人教版九年级上册物理课件：15.2电流和电路（22张）

(共22张PPT)
第二节

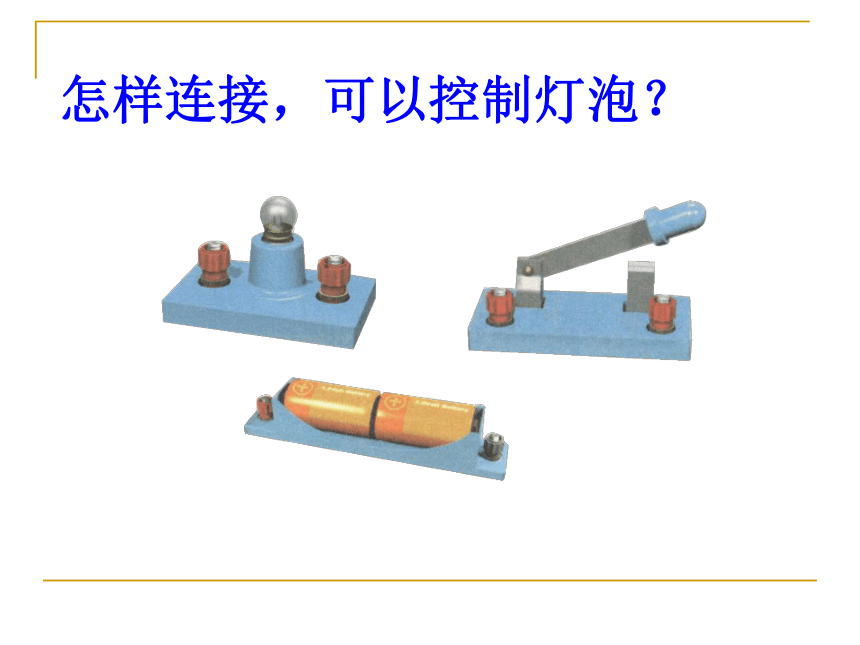

怎样连接，可以控制灯泡？

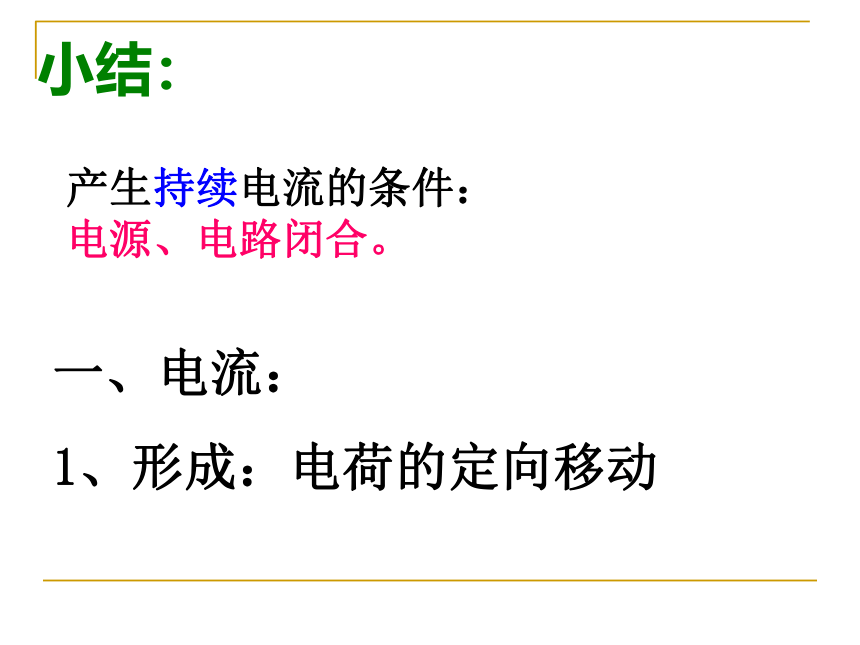

小结：
一、电流：
1、形成：电荷的定向移动
产生持续电流的条件：
电源、电路闭合。
2、电流的方向

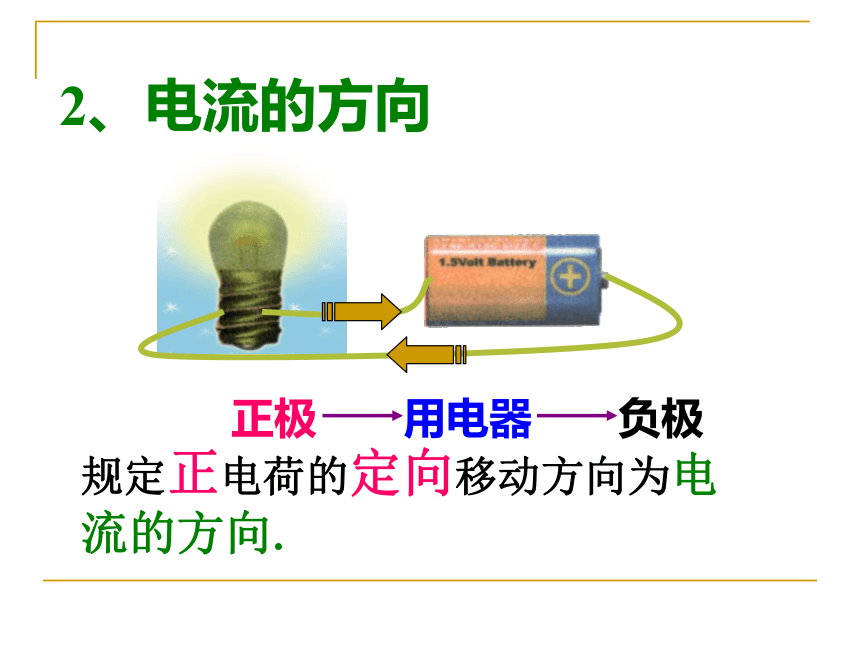

规定正电荷的定向移动方向为电流的方向.
正极
用电器
负极

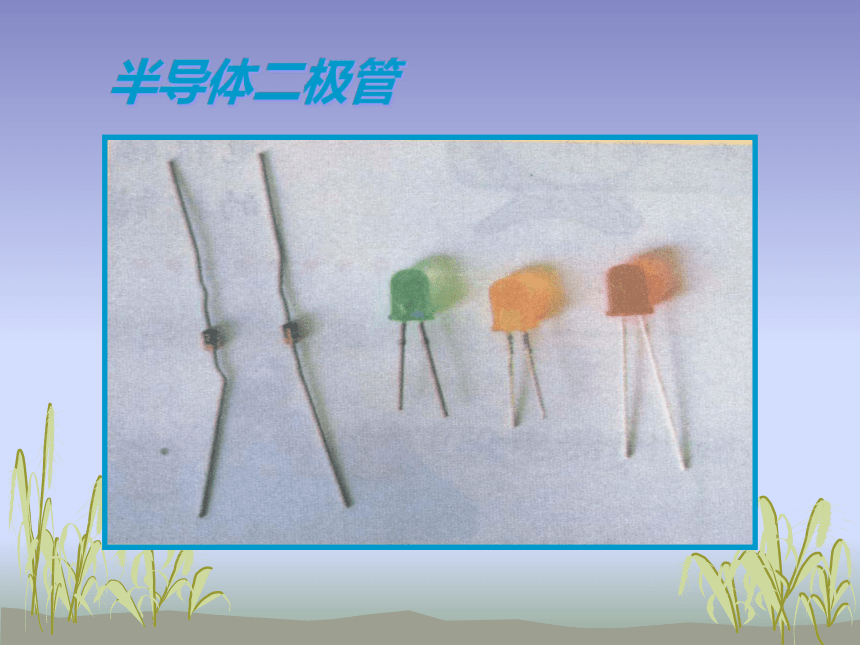

半导体二极管
二、电路的构成：

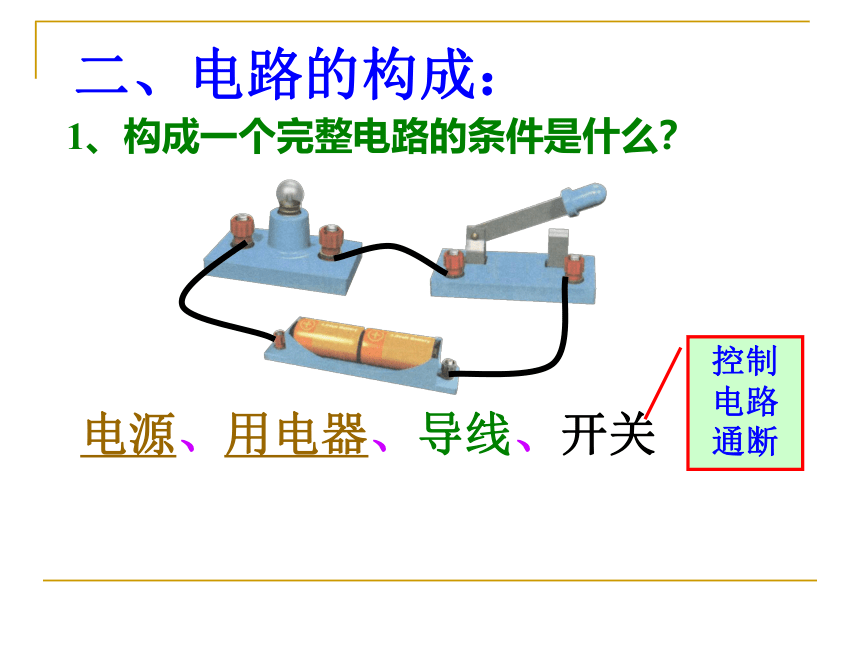

电源、用电器、导线、开关
1、构成一个完整电路的条件是什么？
控制电路通断
三、电路图：

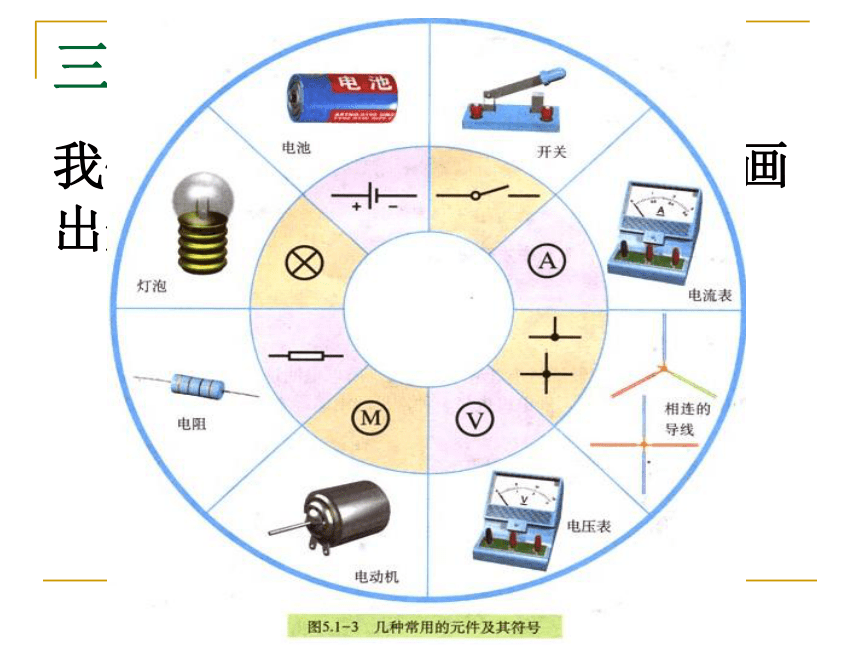

我们用符号来表示物体将电路画出来的就是电路图。

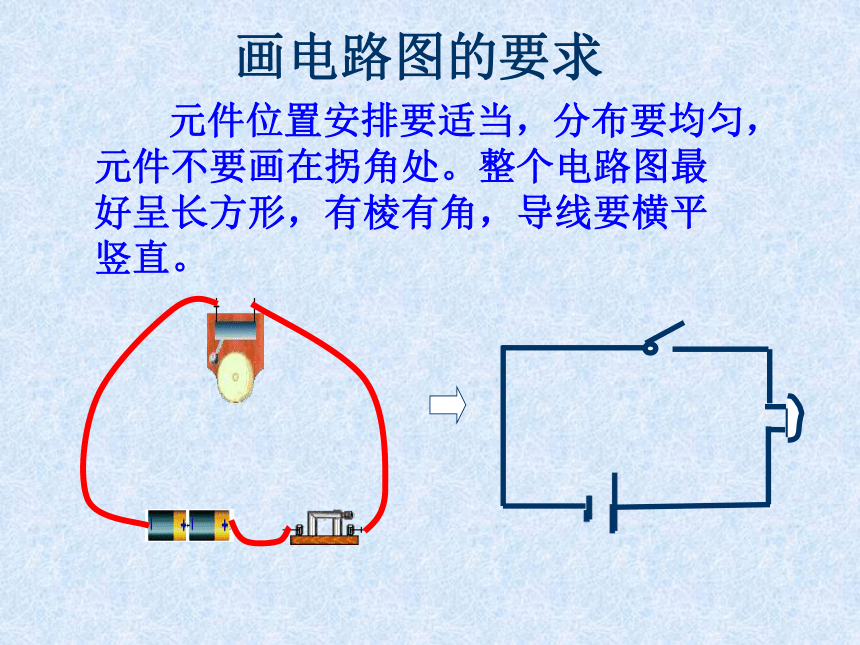

　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件位置安排要适当，分布要均匀,
画电路图的要求
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
电路图
根据实物图画出电路图
-
+
实物图
1、下图所示各电路元件为电路提供电能的是
，消耗
电能的是
。
M
A
B
C
D
C
A、B、D
同步练习
2、画出下面左图的电路图。
开路
(断路)
　断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）
电路中无电流
四、电路的三种状态
短路
直接把导线接在电源两极，
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
通路
接通的电路
电路中有电流,用电器正常工件。
下面正确的电路图是（
）。
D
B
A
C
C
动手动脑学物理（一、二）
电子门铃
动手动脑学物理（三）
[观察]：家用手电筒的电路结构是怎样的？
+
-
1.下列电路完整无缺的是（
）
（A）
（B）
（C）
（D）
D
试一试
2.如图所示，若断开开关S2
、闭合开关S1
，则电路是（
）路；若只闭合开关S2
，则电路是（
）路；若断开开关S
1
、S2
,则电路是（
）路。
S1
S2
通
短
开
