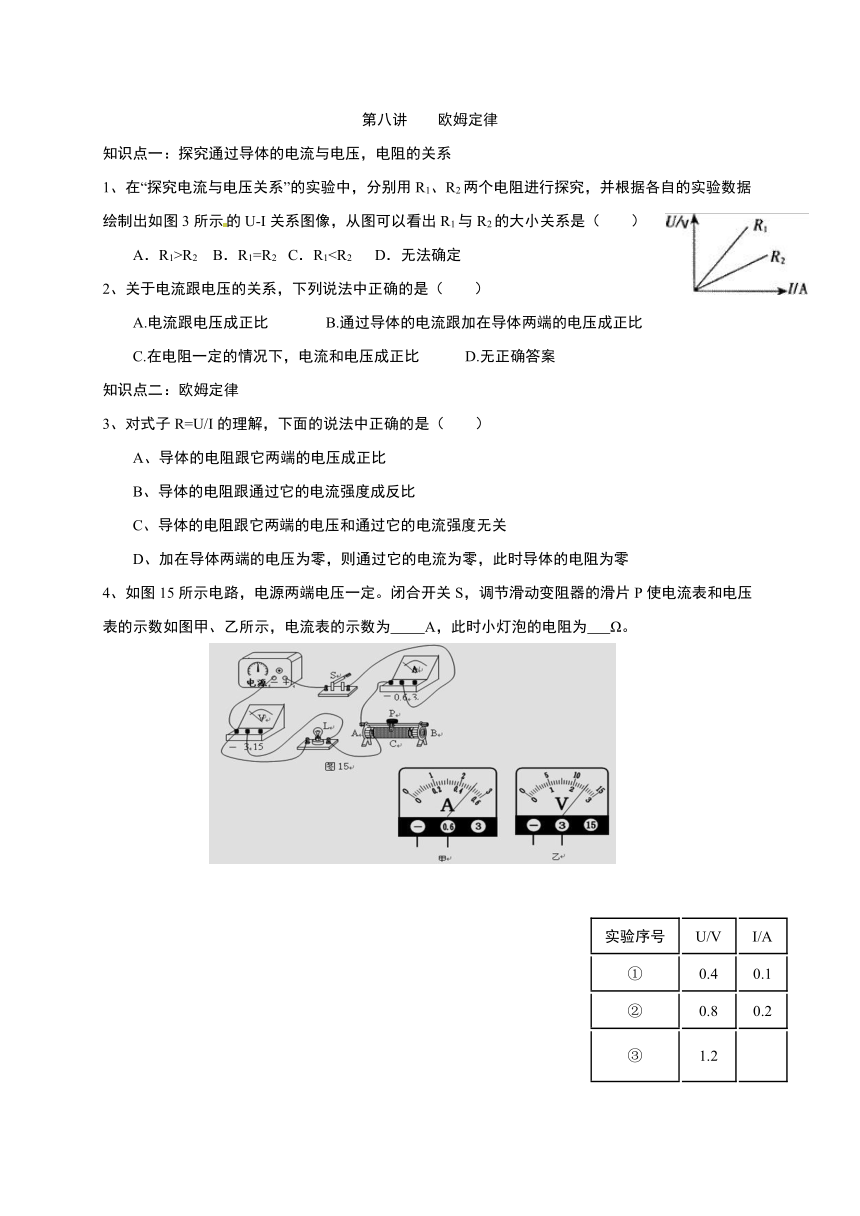

第八讲 欧姆定律
知识点一：探究通过导体的电流与电压，电阻的关系
49491903594101、在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图3所示的U-I关系图像，从图可以看出R1与R2的大小关系是（ ） A．R1>R2?? B．R1=R2? C．R12、关于电流跟电压的关系，下列说法中正确的是（ ）
A.电流跟电压成正比????????????? B.通过导体的电流跟加在导体两端的电压成正比
C.在电阻一定的情况下，电流和电压成正比?????????? D.无正确答案
知识点二：欧姆定律
3、对式子R=U/I的理解，下面的说法中正确的是（ ）
A、导体的电阻跟它两端的电压成正比
B、导体的电阻跟通过它的电流强度成反比
C、导体的电阻跟它两端的电压和通过它的电流强度无关
D、加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零
如图15所示电路，电源两端电压一定。闭合开关S，调节滑动变阻器的滑片P使电流表和电压表的示数如图甲、乙所示，电流表的示数为?? ?????A，此时小灯泡的电阻为???? Ω。
9372603175
实验序号
U/V
I/A
①
0.4
0.1
②
0.8
0.2
③
1.2
④
1.6
0.4
⑤
2.0
0.5

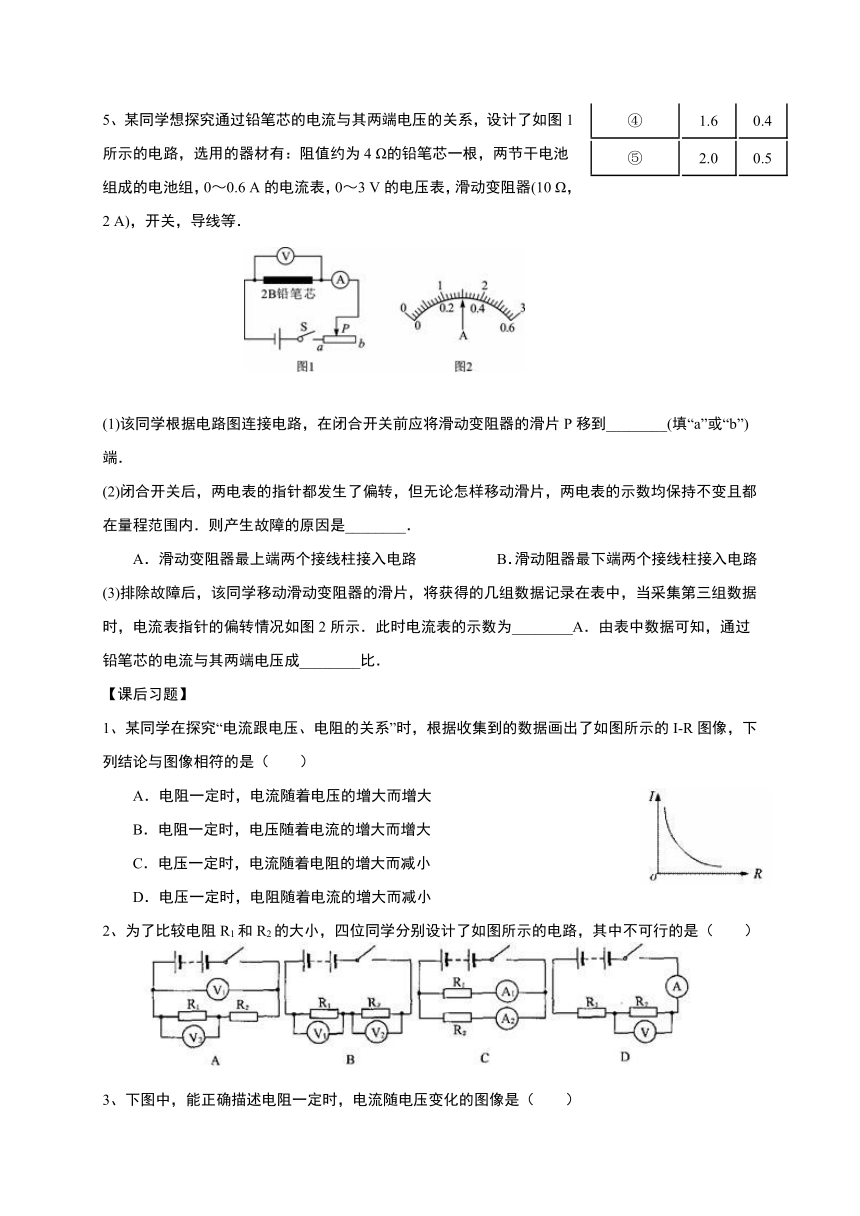

5、某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图1所示的电路，选用的器材有：阻值约为4 Ω的铅笔芯一根，两节干电池组成的电池组，0～0.6 A的电流表，0～3 V的电压表，滑动变阻器(10 Ω，2 A)，开关，导线等．
125222085725
(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(填“a”或“b”)端．
(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．
A．滑动变阻器最上端两个接线柱接入电路 B．滑动阻器最下端两个接线柱接入电路
排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在表中，当采集第三组数据时，电流表指针的偏转情况如图2所示．此时电流表的示数为________A．由表中数据可知，通过铅笔芯的电流与其两端电压成________比．
【课后习题】
1、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是（ ）
473392586360 A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
3619502559052、为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（ ）


3、下图中，能正确描述电阻一定时，电流随电压变化的图像是（ ）
39052511430

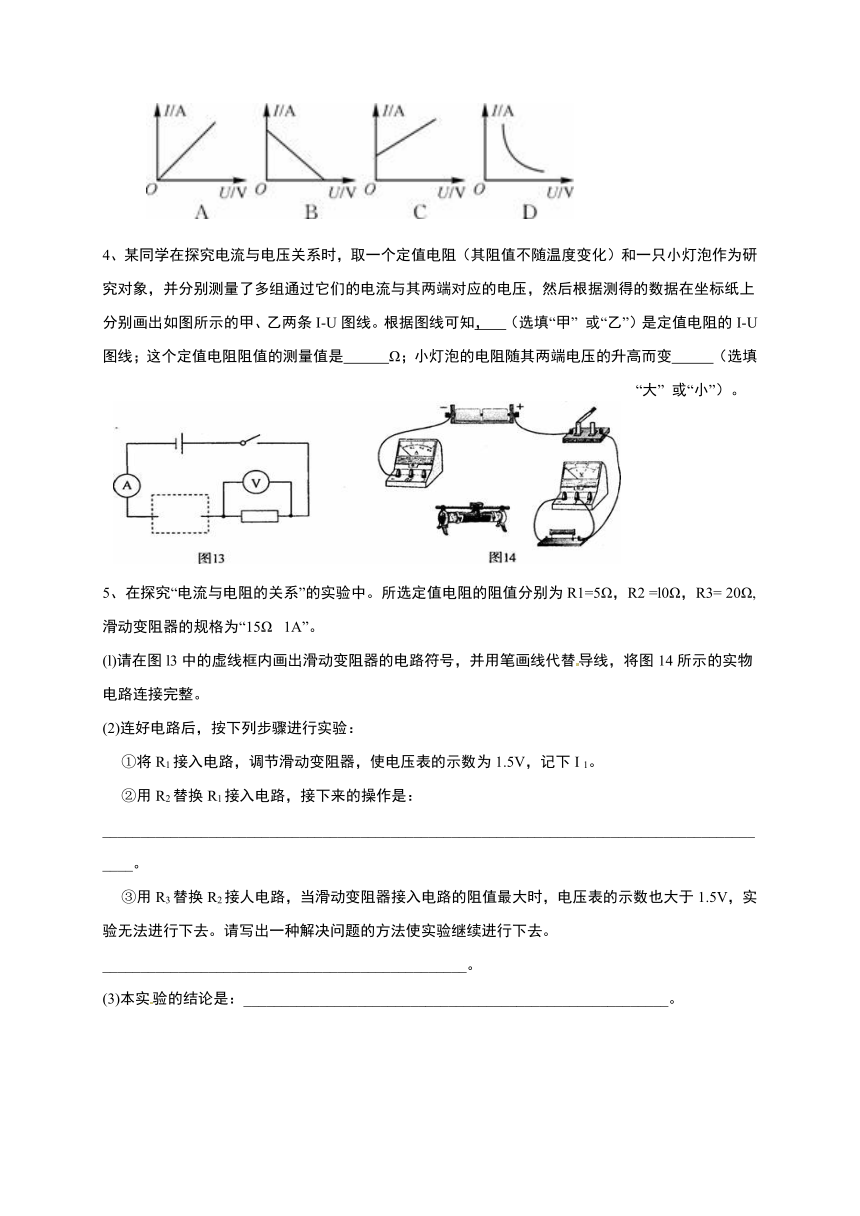

4、某同学在探究电流与电压关系时，取一个定值电阻（其阻值不随温度变化）和一只小灯泡作为研究对象，并分别测量了多组通过它们的电流与其两端对应的电压，然后根据测得的数据在坐标纸上分别画出如图所示的甲、乙两条I-U图线。根据图线可知，??? （选填“甲” 或“乙”）是定值电阻的I-U图线；这个定值电阻阻值的测量值是?? ? ?Ω；小灯泡的电阻随其两端电压的升高而变 ?????????（选填“大” 或“小”）。　
2184400635
5、在探究“电流与电阻的关系”的实验中。所选定值电阻的阻值分别为R1=5Ω，R2 =l0Ω，R3= 20Ω,滑动变阻器的规格为“15Ω? 1A”。
(l)请在图l3中的虚线框内画出滑动变阻器的电路符号，并用笔画线代替导线，将图14所示的实物电路连接完整。
(2)连好电路后，按下列步骤进行实验：
??? ①将R1接入电路，调节滑动变阻器，使电压表的示数为1.5V，记下I 1。
??? ②用R2替换R1接入电路，接下来的操作是：__________________________________________________________________________________________。
??? ③用R3替换R2接人电路，当滑动变阻器接入电路的阻值最大时，电压表的示数也大于1.5V，实验无法进行下去。请写出一种解决问题的方法使实验继续进行下去。________________________________________________。
(3)本实验的结论是：________________________________________________________。
9969503531870
6、如图所示，电源电压恒为12 V，电阻R1为20 Ω，当开关S闭合后，电压表的示数为8 V，求：
501396063500电阻R1两端的电压；
通过电阻R2的电流．
7、一个电阻两端加上30V电压时，通过它的电流是6A，现给它两端加上15V的电压 时，它的电阻是（ ）
?? A．0.2Ω ?????? ?????? ??????? B．2.5Ω? ?????? ?? C．5 Ω?? ?????? ??????? ?????? D．7.5 Ω
8、如图，电源电压保持不变，电阻R1=R2=R3=10Ω．要使R2、R3并联，应闭合开关 ? ? ? ? ? ? ??，此时电流表的示数为I1；若断开开关S1、S2，此时电流表的示数为I2；则I1：I2= ? ? ? ? ? ??
26200108890
第8题 第9题
9、如图甲所示的电路中，电源电压为6V，R1为定值电阻，开关S闭合后，将滑动变阻器R2滑片移动时，电流表与电压表示数关系如图乙所示，则R1=? Ω，R2的最大阻值为 Ω。
10、如图所示电路中，R1=20Ω，闭合开关电流表A1示数为0.3A，A2示数0.5A请计算：
478663044450（1）电源电压
通过R2的电流
电阻R2的阻值．

11、小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω.
(1)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)．
(2)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，_____________________________.
②上述实验中，小明用5 Ω的电阻做完实验后，接下来的操作是________，然后将10 Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________V时，读出电流表的示数．
为完成整个实验，应该选取最大阻值不小于________Ω的滑动变阻器．
【参考答案】
A
C
C
0.5；5
b；B；。3；正
【课后习题】
C
D
A
乙；15；大
图略；调节滑动变阻器，使电压表的示数为1.5V，记下I2；更换一个最大阻值更大的滑动变阻器；当电压一定时，电流与电阻成反比
4V；0.5A
C
S1S2;4:1
20;40
6V;0.2A；30Ω
图略；电流与电阻成反比；断开开关，将滑动变阻器滑片移至阻值最大处；2.5V；35
