第九讲 欧姆定律的应用—苏科版九年级物理上册同步练习（机构）(含答案)

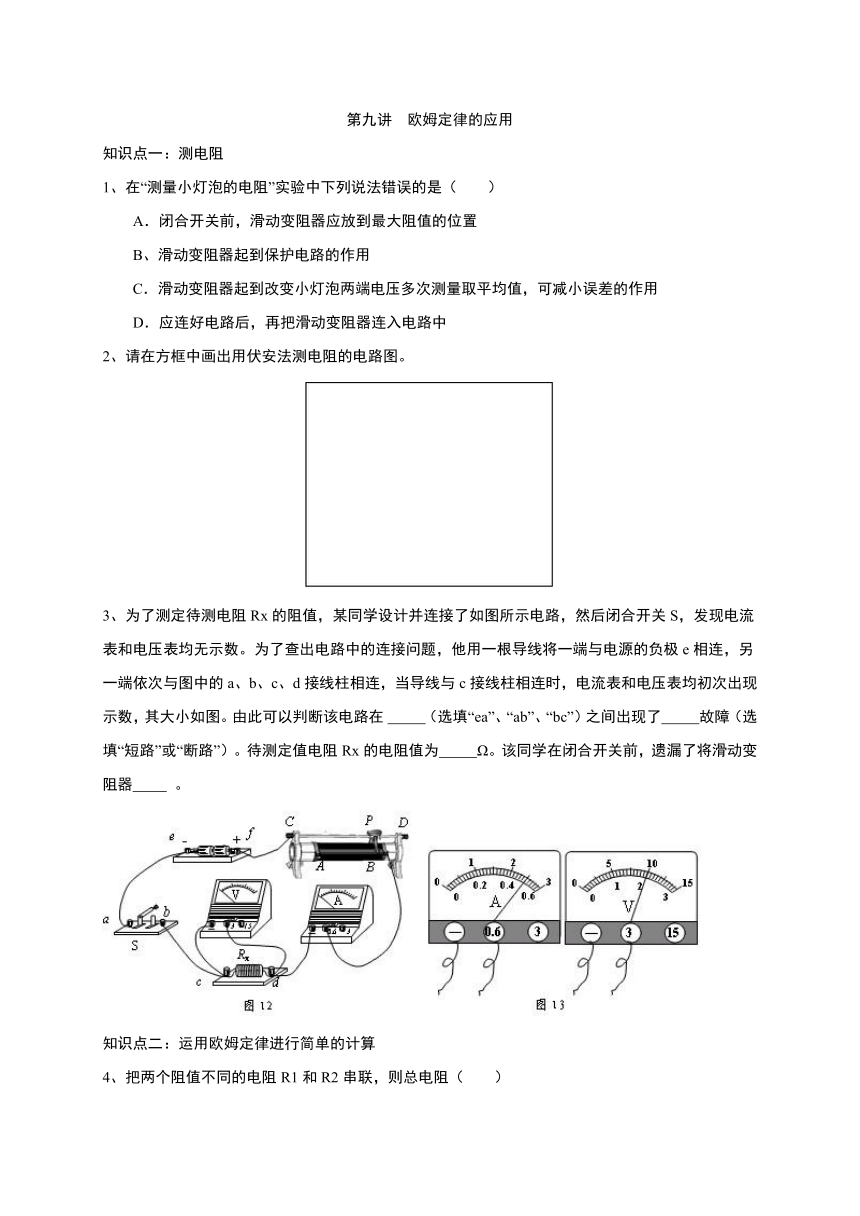

1047750011836400第九讲 欧姆定律的应用
知识点一：测电阻
1、在“测量小灯泡的电阻”实验中下列说法错误的是（ ）
A．闭合开关前，滑动变阻器应放到最大阻值的位置
B、滑动变阻器起到保护电路的作用
C．滑动变阻器起到改变小灯泡两端电压多次测量取平均值，可减小误差的作用
D．应连好电路后，再把滑动变阻器连入电路中
2、请在方框中画出用伏安法测电阻的电路图。
3、为了测定待测电阻Rx的阻值，某同学设计并连接了如图所示电路，然后闭合开关S，发现电流表和电压表均无示数。为了查出电路中的连接问题，他用一根导线将一端与电源的负极e相连，另一端依次与图中的a、b、c、d接线柱相连，当导线与?c接线柱相连时，电流表和电压表均初次出现示数，其大小如图。由此可以判断该电路在? ? ? ??（选填“ea”、“ab”、“bc”）之间出现了? ? ? ?故障（选填“短路”或“断路”）。待测定值电阻Rx的电阻值为? ? ? ?Ω。该同学在闭合开关前，遗漏了将滑动变阻器? ? ? ??。
知识点二：运用欧姆定律进行简单的计算
4、把两个阻值不同的电阻R1和R2串联，则总电阻（ ）

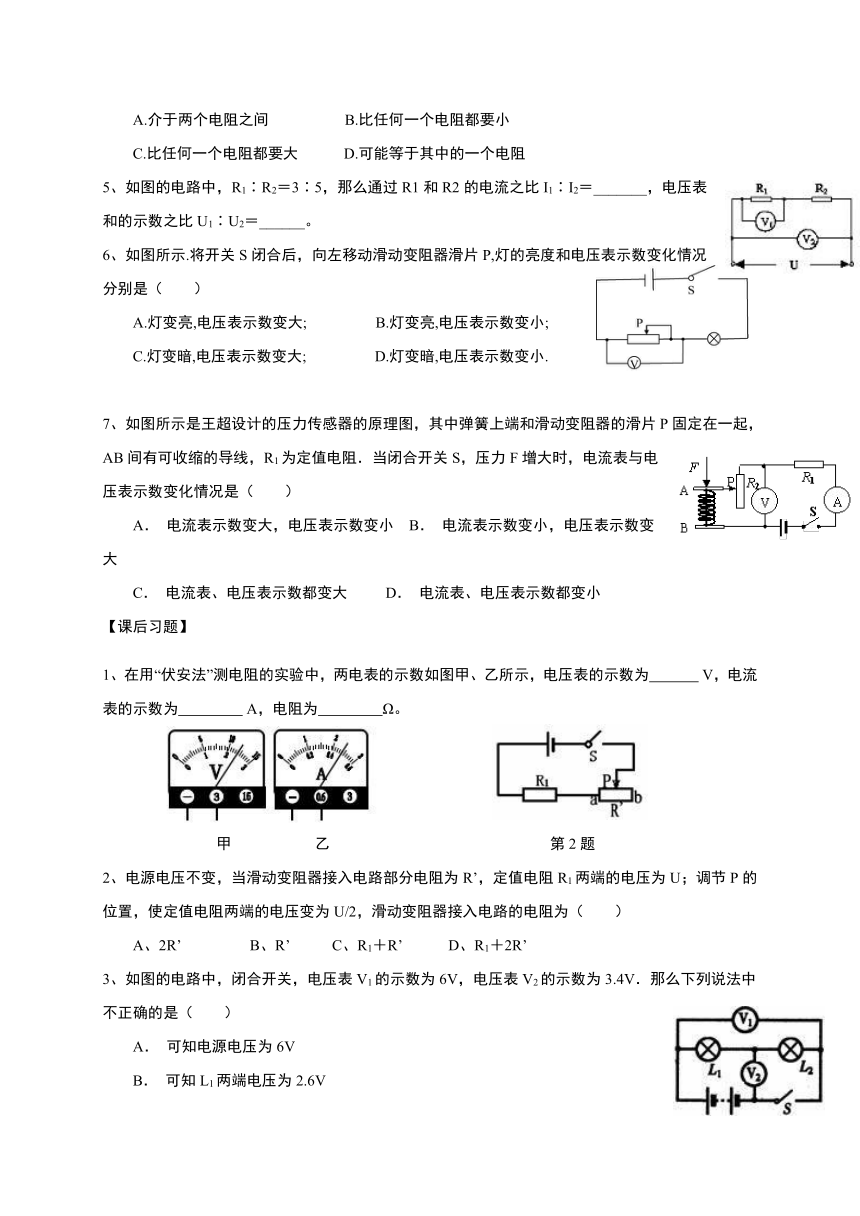

A.介于两个电阻之间????????? ????? B.比任何一个电阻都要小
C.比任何一个电阻都要大?????????? D.可能等于其中的一个电阻
5542280908055、如图的电路中，R1∶R2＝3∶5，那么通过R1和R2的电流之比I1∶I2＝_______，电压表和的示数之比U1∶U2＝______。
43434002444756、如图所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是（ ）
A.灯变亮,电压表示数变大;?? B.灯变亮,电压表示数变小;
C.灯变暗,电压表示数变大; D.灯变暗,电压表示数变小.
51765204051307、如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A． 电流表示数变大，电压表示数变小?? B． 电流表示数变小，电压表示数变大
C． 电流表、电压表示数都变大???????? D． 电流表、电压表示数都变小
【课后习题】
34290005892801、在用“伏安法”测电阻的实验中，两电表的示数如图甲、乙所示，电压表的示数为? ? ????V，电流表的示数为? ?? ???A，电阻为????? ?? Ω。
49530013970
甲 乙 第2题
2、电源电压不变，当滑动变阻器接入电路部分电阻为R’，定值电阻R1两端的电压为U；调节P的位置，使定值电阻两端的电压变为U/2，滑动变阻器接入电路的电阻为（ ）
A、2R’ ???????? B、R’????????? C、R1＋R’ ???????? D、R1＋2R’
50196753911603、如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（ ）
A． 可知电源电压为6V
　 B． 可知L1两端电压为2.6V

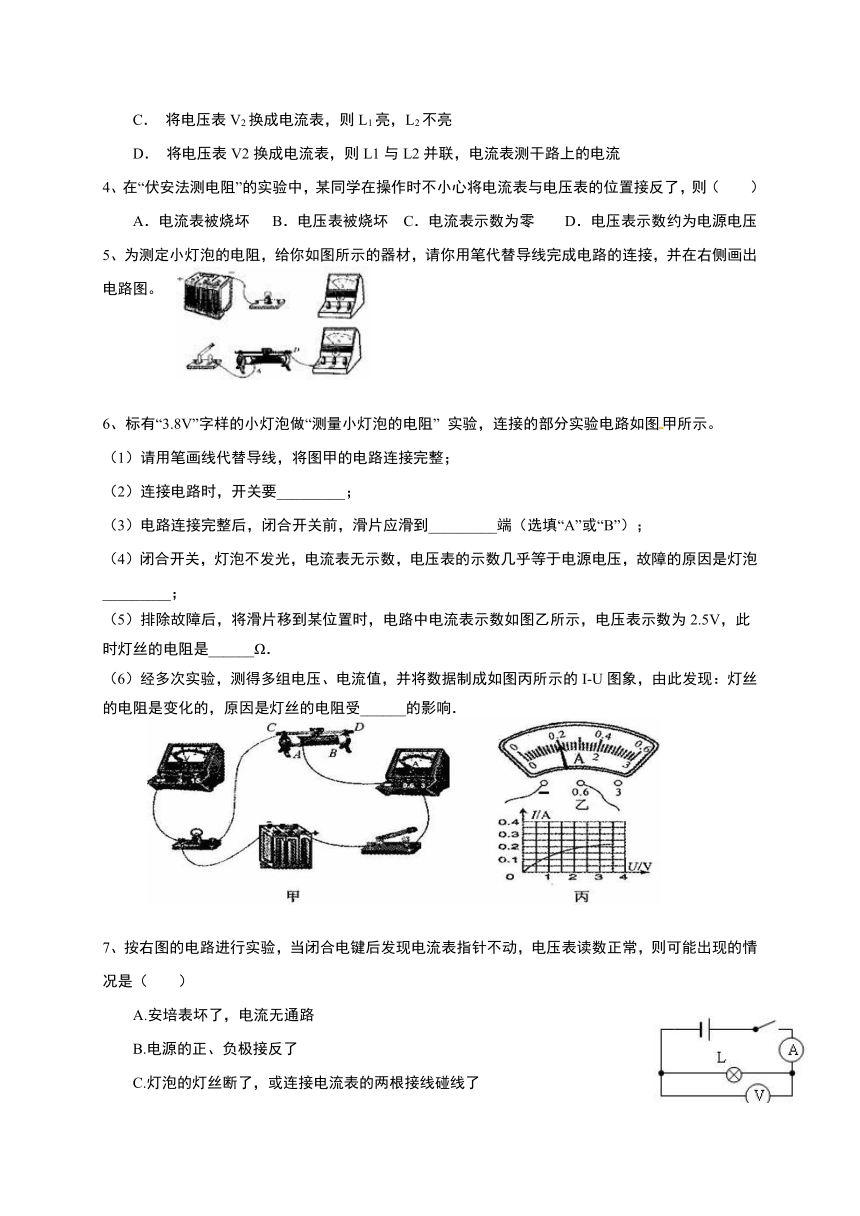

　 C． 将电压表V2换成电流表，则L1亮，L2不亮
　 D． 将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
4、在“伏安法测电阻”的实验中，某同学在操作时不小心将电流表与电压表的位置接反了，则（ ）
A．电流表被烧坏 B．电压表被烧坏 C．电流表示数为零 D．电压表示数约为电源电压
6477002540005、为测定小灯泡的电阻，给你如图所示的器材，请你用笔代替导线完成电路的连接，并在右侧画出电路图。
6、标有“3.8V”字样的小灯泡做“测量小灯泡的电阻” 实验，连接的部分实验电路如图甲所示。
（1）请用笔画线代替导线，将图甲的电路连接完整；
（2）连接电路时，开关要_________；
（3）电路连接完整后，闭合开关前，滑片应滑到_________端（选填“A”或“B”）；
（4）闭合开关，灯泡不发光，电流表无示数，电压表的示数几乎等于电源电压，故障的原因是灯泡_________；
391795961390（5）排除故障后，将滑片移到某位置时，电路中电流表示数如图乙所示，电压表示数为2.5V，此时灯丝的电阻是______Ω．
（6）经多次实验，测得多组电压、电流值，并将数据制成如图丙所示的I-U图象，由此发现：灯丝的电阻是变化的，原因是灯丝的电阻受______的影响．
7、按右图的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）
484822583185　　A.安培表坏了，电流无通路
　　B.电源的正、负极接反了
　　C.灯泡的灯丝断了，或连接电流表的两根接线碰线了
? ? D.电流表的量程选得不合适
8、如图所示的电路中，电源电压保持不变。当开关S断开，甲、乙两表为电流表时，两表的示数之比I甲∶I乙为3∶5，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙为（ ）
3978275124460A．2∶5;? ? ????????? ?
B．3∶2?; ? ?????????? ?
C．5∶2?; ????????? ?
D．5∶3.
9、有一种自动测定油箱内油面高度的装置如图所示，油量表是由电流表改装而成的，R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表指针所指的刻度，就可以知道油箱内油面的高度或存油量，请简要说明它的工作原理。
18923076835
10、如图16所示电路电源两端电压不变，R1是电阻箱，R2是定值电阻。当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图像如图17所示。请你根据图像写出电压U和电流I的关系式：U=
934720128270
【参考答案】
C
图略
bc；断路；20；滑片移至阻值最大处
C
1：1；3：8
B
B
【课后习题】
1.2.4；0.48；5
D
D
D
图略
图略；断开；B；断路；12.5；温度
C
C
当油量减少时，浮子会下降，带动滑片向上，接入电路的电阻增大，油量表示数就会减小。
-20I+12V
