人教版九年级物理17.4欧姆定律在串、并联电路中的应用同步练习

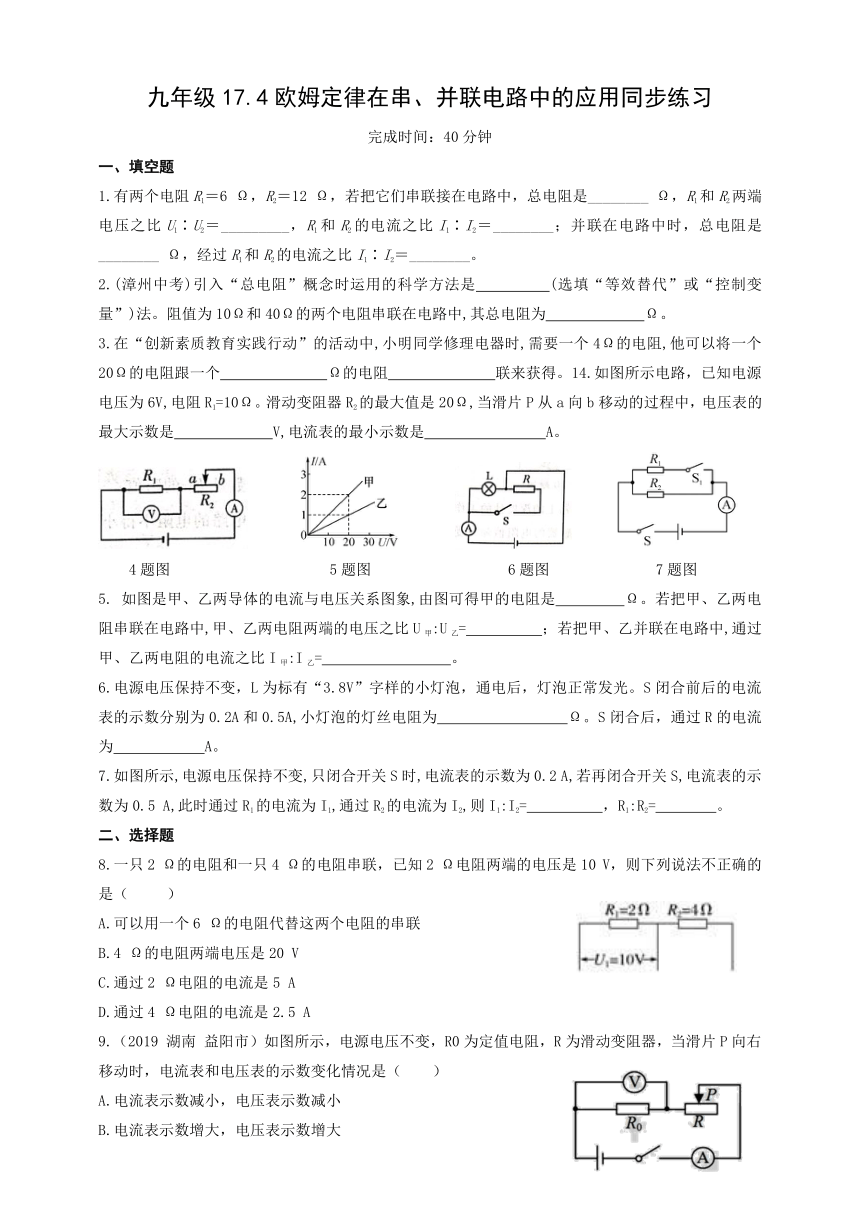

九年级17.4欧姆定律在串、并联电路中的应用同步练习
完成时间：40分钟
一、填空题
1.有两个电阻R1＝6
Ω，R2＝12
Ω，若把它们串联接在电路中，总电阻是________
Ω，R1和R2两端电压之比U1∶U2＝_________，R1和R2的电流之比I1∶I2＝________；并联在电路中时，总电阻是________
Ω，经过R1和R2的电流之比I1∶I2＝________。
2.(漳州中考)引入“总电阻”概念时运用的科学方法是
(选填“等效替代”或“控制变量”)法。阻值为10Ω和40Ω的两个电阻串联在电路中,其总电阻为
Ω。
3.在“创新素质教育实践行动”的活动中,小明同学修理电器时,需要一个4Ω的电阻,他可以将一个20Ω的电阻跟一个
Ω的电阻
联来获得。14.如图所示电路，已知电源电压为6V,电阻R1=10Ω。滑动变阻器R2的最大值是20Ω,当滑片P从a向b移动的过程中，电压表的最大示数是
V,电流表的最小示数是
A。
4题图
5题图
6题图
7题图
5.
如图是甲、乙两导体的电流与电压关系图象,由图可得甲的电阻是
Ω。若把甲、乙两电阻串联在电路中,甲、乙两电阻两端的电压之比U甲:U乙=
；若把甲、乙并联在电路中,通过甲、乙两电阻的电流之比I甲:I乙=
。
6.电源电压保持不变，L为标有“3.8V”字样的小灯泡，通电后，灯泡正常发光。S闭合前后的电流表的示数分别为0.2A和0.5A,小灯泡的灯丝电阻为
Ω。S闭合后，通过R的电流为
A。
7.如图所示,电源电压保持不变,只闭合开关S时,电流表的示数为0.2
A,若再闭合开关S,电流表的示数为0.5
A,此时通过R1的电流为I1,通过R2的电流为I2,则I1:I2=
，R1:R2=
。
二、选择题
8.一只2
Ω的电阻和一只4
Ω的电阻串联，已知2
Ω电阻两端的电压是10
V，则下列说法不正确的是（
）
A.可以用一个6
Ω的电阻代替这两个电阻的串联
B.4
Ω的电阻两端电压是20
V
C.通过2
Ω电阻的电流是5
A
D.通过4
Ω电阻的电流是2.5
A
9.（2019
湖南
益阳市）如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是（　　）
A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数增大
C.电流表示数减小，电压表示数增大
D.
电流表示数增大，电压表示数减小

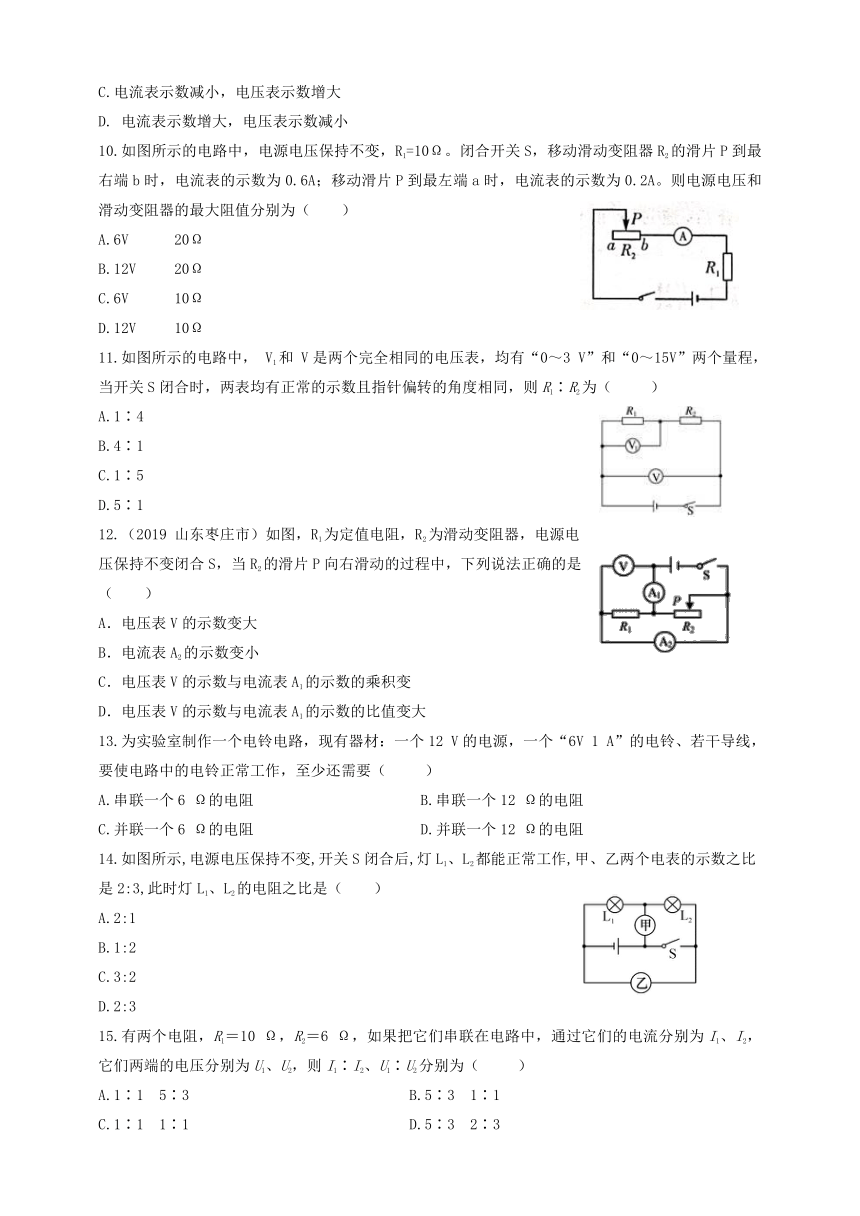

10.如图所示的电路中，电源电压保持不变，R1=10Ω。闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A。则电源电压和滑动变阻器的最大阻值分别为（
）
A.6V
20Ω
B.12V
20Ω
C.6V
10Ω
D.12V
10Ω
11.如图所示的电路中，
V1和
V是两个完全相同的电压表，均有“0～3
V”和“0～15V”两个量程，当开关S闭合时，两表均有正常的示数且指针偏转的角度相同，则R1∶R2为（
）
A.1∶4
B.4∶1
C.1∶5
D.5∶1
12.（2019
山东枣庄市）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　）
A．电压表V的示数变大
B．电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变
D．电压表V的示数与电流表A1的示数的比值变大
13.为实验室制作一个电铃电路，现有器材：一个12
V的电源，一个“6V
1
A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要（
）
A.串联一个6
Ω的电阻
B.串联一个12
Ω的电阻
C.并联一个6
Ω的电阻
D.并联一个12
Ω的电阻
14.如图所示,电源电压保持不变,开关S闭合后,灯L1、L2都能正常工作,甲、乙两个电表的示数之比
是2:3,此时灯L1、L2的电阻之比是（
）
A.2:1
B.1:2
C.3:2
D.2:3
15.有两个电阻，R1＝10
Ω，R2＝6
Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为（
）
A.1∶1　5∶3
B.5∶3　1∶1
C.1∶1　1∶1
D.5∶3　2∶3

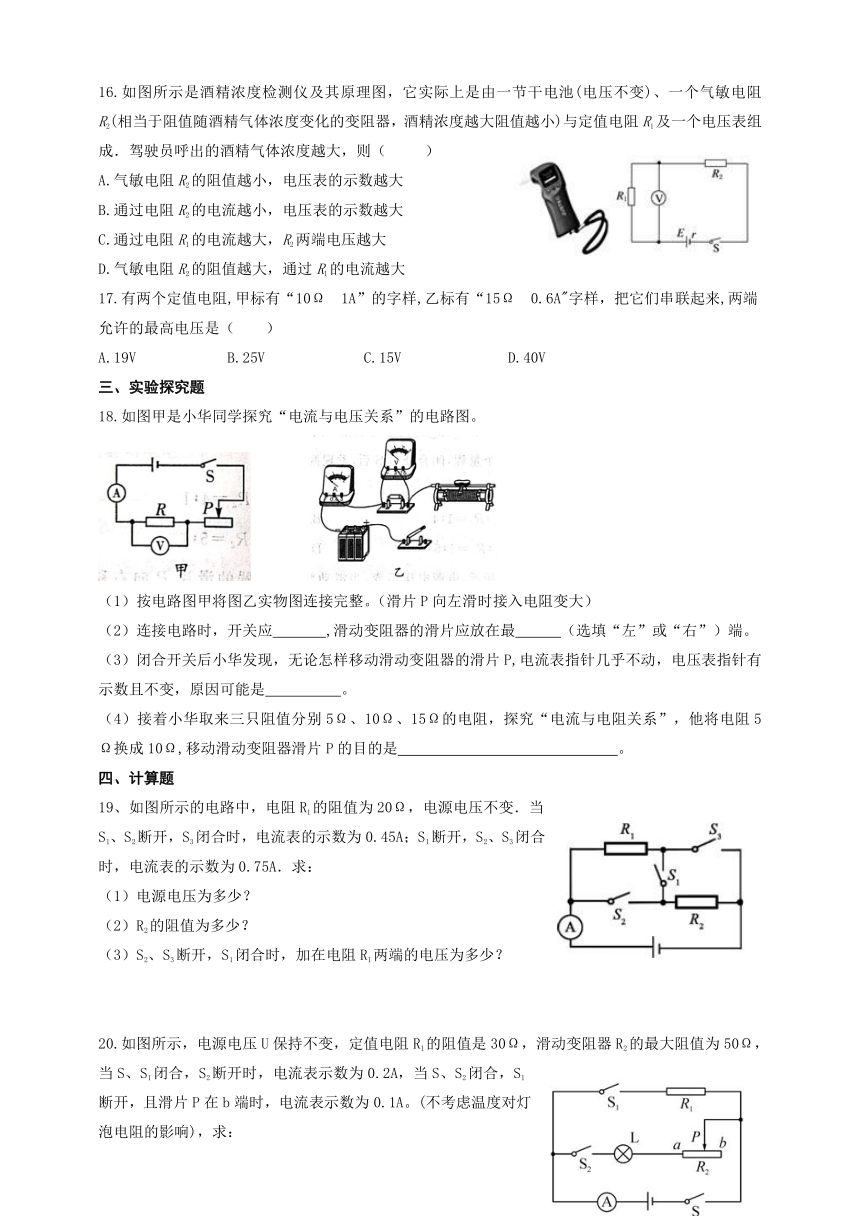

16.如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻R2(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小)与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（
）
A.气敏电阻R2的阻值越小，电压表的示数越大
B.通过电阻R2的电流越小，电压表的示数越大
C.通过电阻R1的电流越大，R2两端电压越大
D.气敏电阻R2的阻值越大，通过R1的电流越大
17.有两个定值电阻,甲标有“10Ω
1A”的字样,乙标有“15Ω
0.6A"字样，把它们串联起来,两端允许的最高电压是（
）
A.19V
B.25V
C.15V
D.40V
三、实验探究题
18.如图甲是小华同学探究“电流与电压关系”的电路图。
（1）按电路图甲将图乙实物图连接完整。（滑片P向左滑时接入电阻变大）
（2）连接电路时，开关应
,滑动变阻器的滑片应放在最
（选填“左”或“右”）端。
（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P,电流表指针几乎不动，电压表指针有示数且不变，原因可能是
。
（4）接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω,移动滑动变阻器滑片P的目的是
。
四、计算题
19、如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：
（1）电源电压为多少？
（2）R2的阻值为多少？
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
20.如图所示，电源电压U保持不变，定值电阻R1的阻值是30Ω，滑动变阻器R2的最大阻值为50Ω，当S、S1闭合，S2断开时，电流表示数为0.2A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1A。(不考虑温度对灯泡电阻的影响)，求：
（1）电源电压U。
（2）灯泡L的阻值。

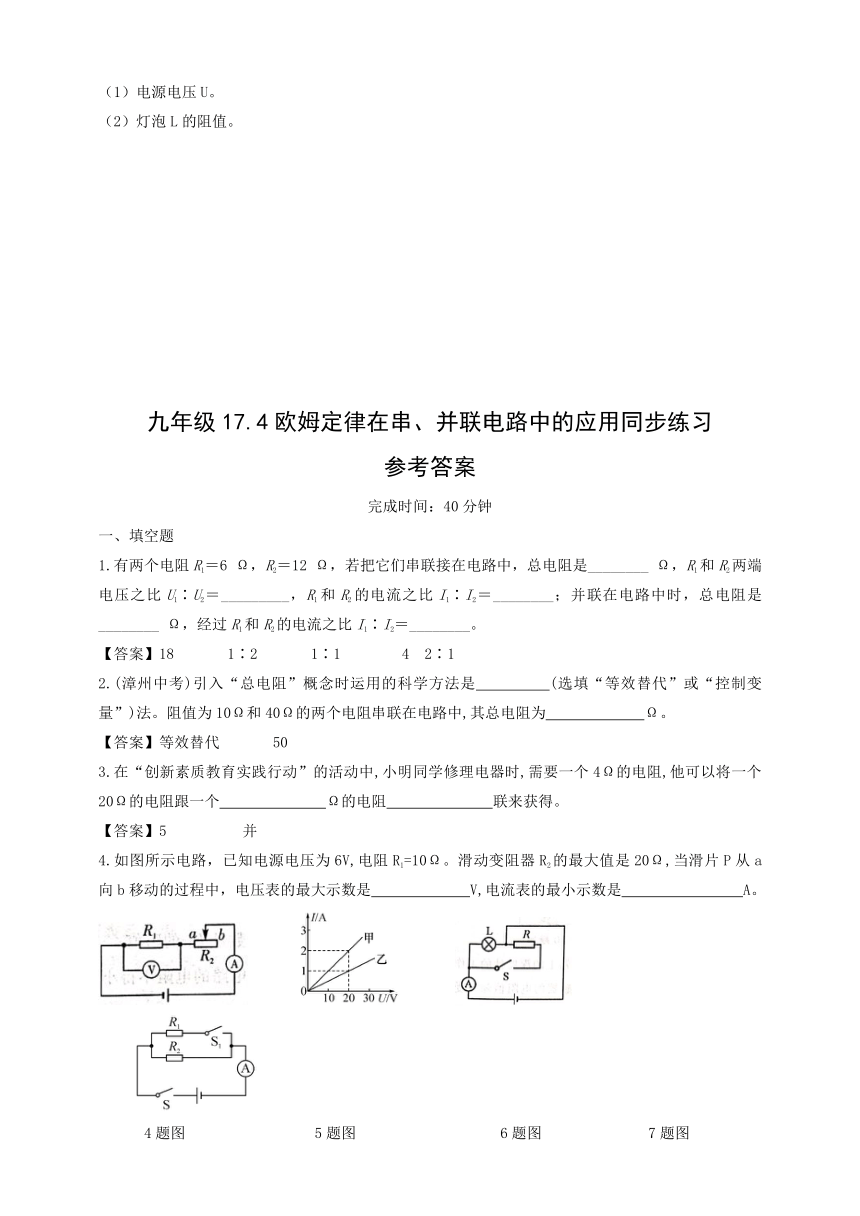

九年级17.4欧姆定律在串、并联电路中的应用同步练习
参考答案
完成时间：40分钟
一、填空题
1.有两个电阻R1＝6
Ω，R2＝12
Ω，若把它们串联接在电路中，总电阻是________
Ω，R1和R2两端电压之比U1∶U2＝_________，R1和R2的电流之比I1∶I2＝________；并联在电路中时，总电阻是________
Ω，经过R1和R2的电流之比I1∶I2＝________。
【答案】18　
1∶2　
1∶1
　4　2∶1
2.(漳州中考)引入“总电阻”概念时运用的科学方法是
(选填“等效替代”或“控制变量”)法。阻值为10Ω和40Ω的两个电阻串联在电路中,其总电阻为
Ω。
【答案】等效替代
50
3.在“创新素质教育实践行动”的活动中,小明同学修理电器时,需要一个4Ω的电阻,他可以将一个20Ω的电阻跟一个
Ω的电阻
联来获得。
【答案】5
并
4.如图所示电路，已知电源电压为6V,电阻R1=10Ω。滑动变阻器R2的最大值是20Ω,当滑片P从a向b移动的过程中，电压表的最大示数是
V,电流表的最小示数是
A。
4题图
5题图
6题图
7题图
【答案】：6
0.2
5.
如图是甲、乙两导体的电流与电压关系图象,由图可得甲的电阻是
Ω。若把甲、乙两电阻串联在电路中,甲、乙两电阻两端的电压之比U甲:U乙=
；若把甲、乙并联在电路中,通过甲、乙两电阻的电流之比I甲:I乙=
。
【答案】10
1：2
2：1
6.电源电压保持不变，L为标有“3.8V”字样的小灯泡，通电后，灯泡正常发光。S闭合前后的电流表的示数分别为0.2A和0.5A,小灯泡的灯丝电阻为
Ω。S闭合后，通过R的电流为
A。
【答案】：19
0.3
7.如图所示,电源电压保持不变,只闭合开关S时,电流表的示数为0.2
A,若再闭合开关S,电流表的示数为0.5
A,此时通过R1的电流为I1,通过R2的电流为I2,则I1:I2=
，R1:R2=
。
【答案】3：2
2：3
二、选择题
8.一只2
Ω的电阻和一只4
Ω的电阻串联，已知2
Ω电阻两端的电压是10
V，则下列说法不正确的是（
）
A.可以用一个6
Ω的电阻代替这两个电阻的串联
B.4
Ω的电阻两端电压是20
V
C.通过2
Ω电阻的电流是5
A
D.通过4
Ω电阻的电流是2.5
A
【答案】D
9.（2019
湖南
益阳市）如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是（　　）
A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数增大
C.电流表示数减小，电压表示数增大
D.
电流表示数增大，电压表示数减小
【答案】A
10.如图所示的电路中，电源电压保持不变，R1=10Ω。闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A。则电源电压和滑动变阻器的最大阻值分别为（
）
A.6V
20Ω
B.12V
20Ω
C.6V
10Ω
D.12V
10Ω
【答案】A
11.如图所示的电路中，
V1和
V是两个完全相同的电压表，均有“0～3
V”和“0～15V”两个量程，当开关S闭合时，两表均有正常的示数且指针偏转的角度相同，则R1∶R2为（
）
A.1∶4
B.4∶1
C.1∶5
D.5∶1
【答案】A
12.（2019
山东枣庄市）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　）
A．电压表V的示数变大
B．电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变
D．电压表V的示数与电流表A1的示数的比值变大
【答案】D
13.为实验室制作一个电铃电路，现有器材：一个12
V的电源，一个“6V
1
A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要（
）
A.串联一个6
Ω的电阻
B.串联一个12
Ω的电阻
C.并联一个6
Ω的电阻
D.并联一个12
Ω的电阻
【答案】A
14.如图所示,电源电压保持不变,开关S闭合后,灯L1、L2都能正常工作,甲、乙两个电表的示数之比
是2:3,此时灯L1、L2的电阻之比是（
）
A.2:1
B.1:2
C.3:2
D.2:3
【答案】B
15.有两个电阻，R1＝10
Ω，R2＝6
Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为（
）
A.1∶1　5∶3
B.5∶3　1∶1
C.1∶1　1∶1
D.5∶3　2∶3
【答案】A
16.如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻R2(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小)与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（
）
A.气敏电阻R2的阻值越小，电压表的示数越大
B.通过电阻R2的电流越小，电压表的示数越大
C.通过电阻R1的电流越大，R2两端电压越大
D.气敏电阻R2的阻值越大，通过R1的电流越大
【答案】A
17.有两个定值电阻,甲标有“10Ω
1A”的字样,乙标有“15Ω
0.6A"字样，把它们串联起来,两端允许的最高电压是（
）
A.19V
B.25V
C.15V
D.40V
【答案】C
三、实验探究题
18.如图甲是小华同学探究“电流与电压关系”的电路图。
（1）按电路图甲将图乙实物图连接完整。（滑片P向左滑时接入电阻变大）
（2）连接电路时，开关应
,滑动变阻器的滑片应放在最
（选填“左”或“右”）端。
（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P,电流表指针几乎不动，电压表指针有示数且不变，原因可能是
。
（4）接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω,移动滑动变阻器滑片P的目的是
。
【答案】（1）答案如右图
（2）断开
左
（3）R断路
（4）保持R两端电压不变
四、计算题
19、如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：
（1）电源电压为多少？
（2）R2的阻值为多少？
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
【解析】：（1）当S1、S2断开，S3闭合时，只有R1工作.电源电压U=U1=I1R1=0.45A×20Ω=9V
（2）S1断开，S2、S3闭合时，R1和R2并联。由题意可知通过R1的电流I1=0.45A，
通过R2的电流I2=I-I1=0.75A-0.45A=0.3A，所以R2的阻值R2=U2/I2=9V/0.3A=30Ω
（3）S2、S3断开，S1闭合时，R1和R2串联。通过R1的电流I1=U/(R1+R2)=9V/50Ω=0.18A
电阻R1两端电压U1=I1R1=0.18A×20Ω=3.6V
20.如图所示，电源电压U保持不变，定值电阻R1的阻值是30Ω，滑动变阻器R2的最大阻值为50Ω，当S、S1闭合，S2断开时，电流表示数为0.2A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1A。(不考虑温度对灯泡电阻的影响)，求：
（1）电源电压U。
（2）灯泡L的阻值。
【解析】：
（1）当S、S1闭合时，S2断开时，此电路只有R1工作，电源电压U=IR1=0.2A×30Ω=60V.
(2)当S、S2闭合，S1断开，且滑片P在b端时，灯泡与滑动变阻器的最大阻值串联，电路总电阻R=U/I=6V/0.1A=60Ω,灯泡电阻R灯=R-R2=60Ω-50Ω=10Ω
