第十三章 探究简单电路
九年级物理沪粤版·上册
13.3　怎样认识和测量电流
新课引入
马路上行人按一定方向运动形成“人流”
马路上车辆按一定方向运动形成“车流”
观察并思考：
电流
新知讲解

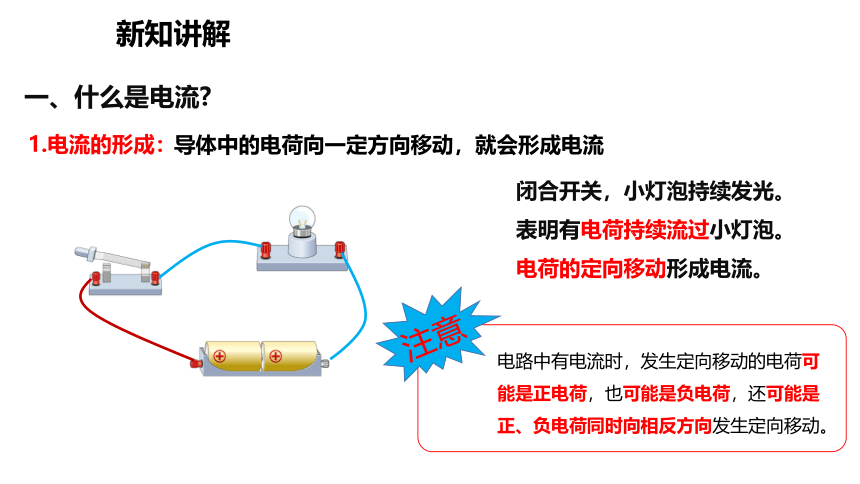

一、什么是电流?
1.电流的形成：
闭合开关，小灯泡持续发光。
表明有电荷持续流过小灯泡。
电荷的定向移动形成电流。
导体中的电荷向一定方向移动，就会形成电流
注意
电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。
新知讲解

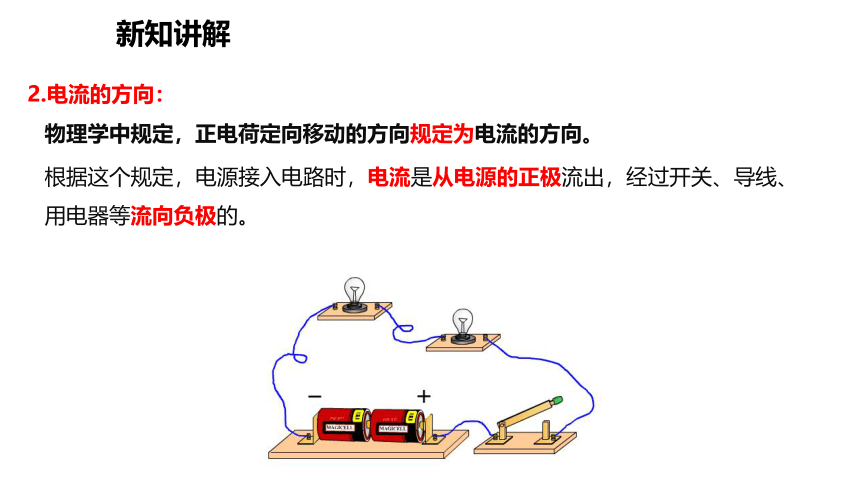

2.电流的方向：
物理学中规定，正电荷定向移动的方向规定为电流的方向。
根据这个规定，电源接入电路时，电流是从电源的正极流出，经过开关、导线、用电器等流向负极的。
强化训练

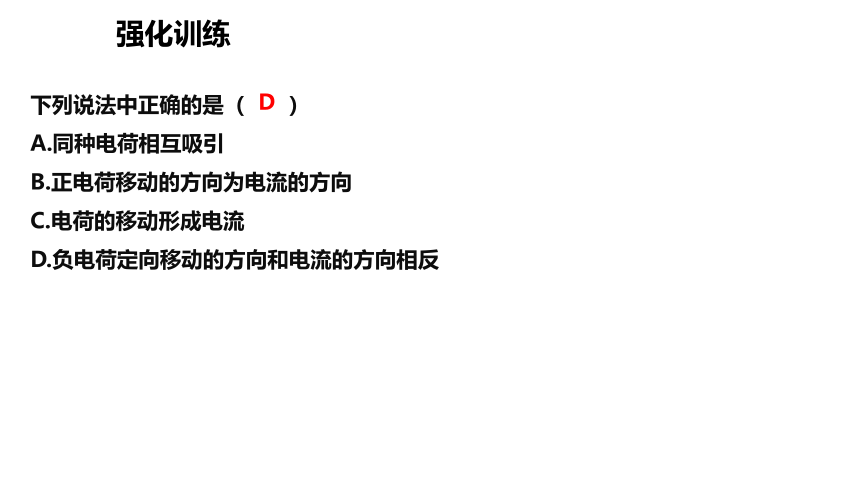

下列说法中正确的是（　　）
A.同种电荷相互吸引
B.正电荷移动的方向为电流的方向
C.电荷的移动形成电流
D.负电荷定向移动的方向和电流的方向相反
D
新知讲解

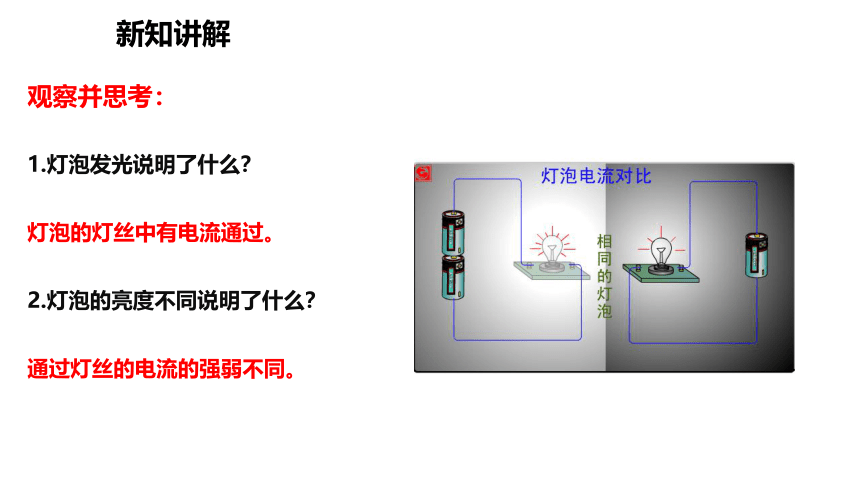

观察并思考：
1.灯泡发光说明了什么？
灯泡的灯丝中有电流通过。
2.灯泡的亮度不同说明了什么？
通过灯丝的电流的强弱不同。
新知讲解
3.电流的强弱
表示电流强弱的物理量。
基本单位是安培，简称安，符号是A。
常用单位有：毫安（mA）微安（μA）
1 mA=10-3 A 1 μA =10-6 A
（1）电流：
I
（2）符号：
（3）单位：
安德烈-马里·安培（1775年－1836年），法国物理学家，在电磁作用方面的研究成就卓著。
新知讲解

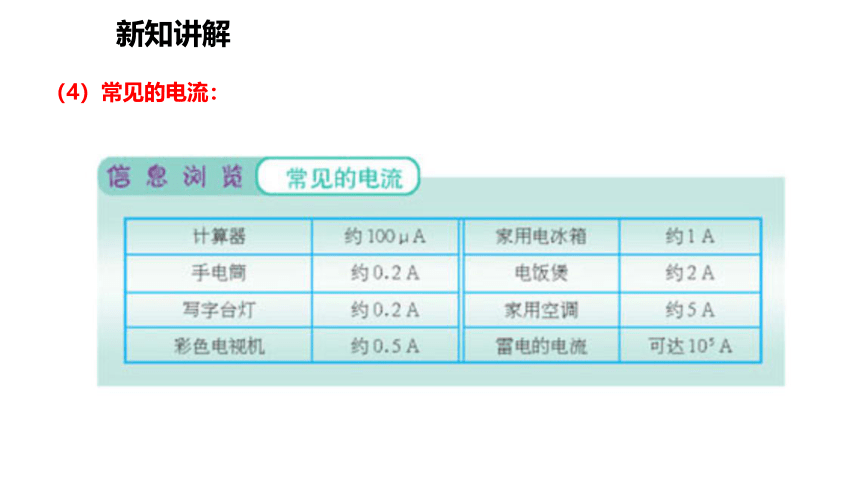

（4）常见的电流：
强化训练

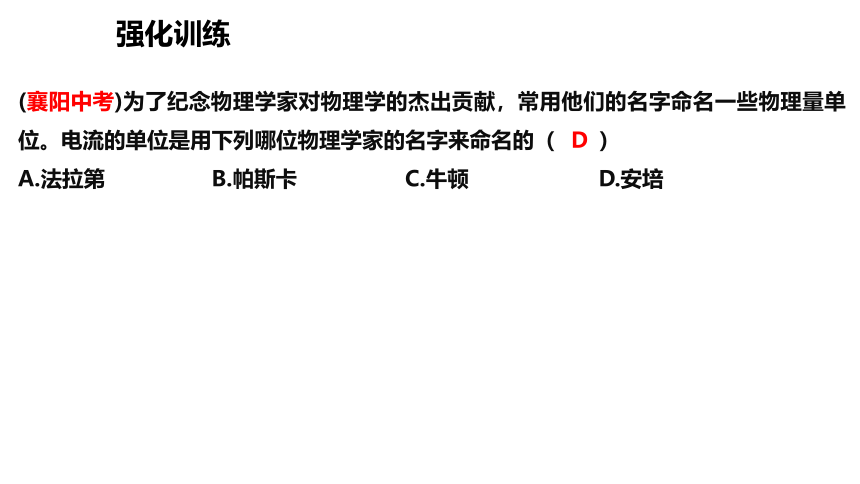

(襄阳中考)为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。电流的单位是用下列哪位物理学家的名字来命名的（　　）
A.法拉第 B.帕斯卡 C.牛顿 D.安培
D
感谢观看
新知讲解
二、怎样测量电流?
1.电流表：测量电流的仪器。
A
+
－
2.电流表的电路符号：
3.认识电流表：
新知讲解
4. 电流表的使用：
（1）使用前，应检查指针是否对准零刻度线。如果有偏差，需先校零；
（2）电流表必须串联在被测的那部分电路中；
（3）测量时，应使电流从电流表的“+”接线柱流入，从“-”接线柱流出。
（4）必须正确选择量程。
（5）严禁将电流表与电源或用电器并联，否则会烧坏电流表！
新知讲解
请完成下列填空：
（1）电流表的图形符号是______________。
（2）电流表有________个接线柱，其中标有“-”的接线柱为共用。连接电路时，应使电流从__________接线柱流出。
（3）电流表接入电路时应跟被测电路__________联。
（4）电流表有__________个量程。对于0~3A量程，刻度盘上每小格表示的电流是__________A，对于0~0.6A量程，每小格表示的电流是_________A.
A
三
负
串
两
0.1
0.02
新知讲解
5. 电流表的读数：
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
（3）由指针位置读出示数。
新知讲解
6. 用电流表测电流
（1）画出实验电路图；
（2）按电路图连接实验器材；
（3）进行实验。
注意
为避免电流过大损坏电流表，在不能事先估计电流的情况下，要先接最大量程，闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
L
A
新知讲解
a.选用0~3A量程，将电流表串联接入电路中。先对电流表进行“校零”，再闭合开关。这时，电流表的示数是______A。
B.换用0~0.6A量程，重新对电流表进行“校零”，再闭合开关。此时，电流表的示数是___________A。
　　比较两次的测量结果，说明合理选择量程对测量结果的影响。在这个实验中，选择多大的量程比较合理？
强化训练
以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
知识总结
巩固练习
1.如图所示的电路中，开关控制 ，电流表A1 测 的电流，电流表A2 测 ______________的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
巩固练习
2.请读出下列电流表的示数。
0.58 A
1.4 A
巩固练习
3.“0.15A”最有可能是下列哪个家用电器工作时的电流 （ ）
A.家用电冰箱 B.家用空调
C.普通照明灯 D.普通计算器
C
巩固练习
4.根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
巩固练习
5.(安徽中考) 在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确地测出电路中的电流，常常通过“试触”来确定电流表的量程。
（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针_________________________，则换用电流表的大量程；
（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针________________________，则换用电流表的小量程。
偏转超过最大测量值
偏转幅度过小
