第十三章 探究简单电路
九年级物理沪粤版·上册
13.5　怎样认识和测量电压

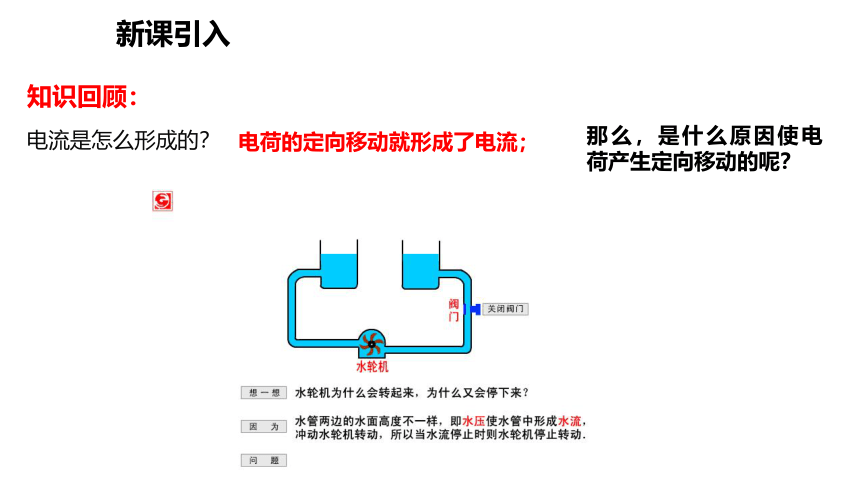

新课引入
知识回顾：
电流是怎么形成的？
电荷的定向移动就形成了电流；
那么，是什么原因使电荷产生定向移动的呢？
新知讲解

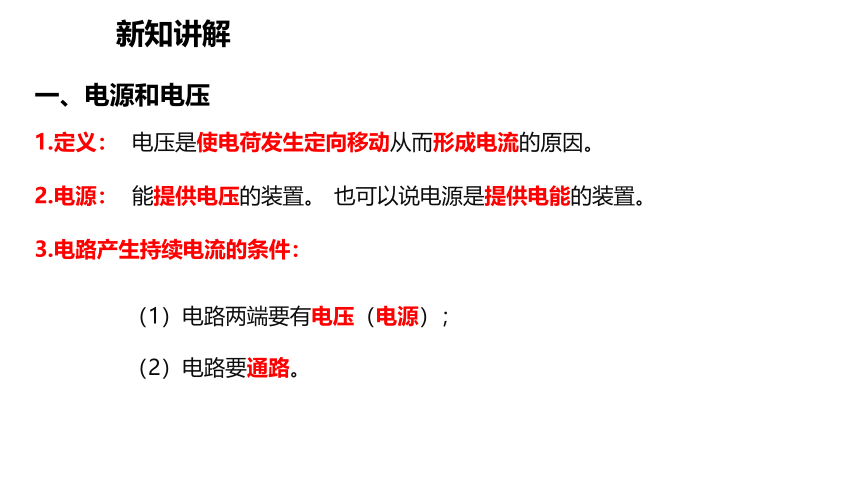

一、电源和电压
1.定义：
电压是使电荷发生定向移动从而形成电流的原因。
2.电源：
能提供电压的装置。
3.电路产生持续电流的条件：
（1）电路两端要有电压（电源）；
（2）电路要通路。
也可以说电源是提供电能的装置。
新知讲解

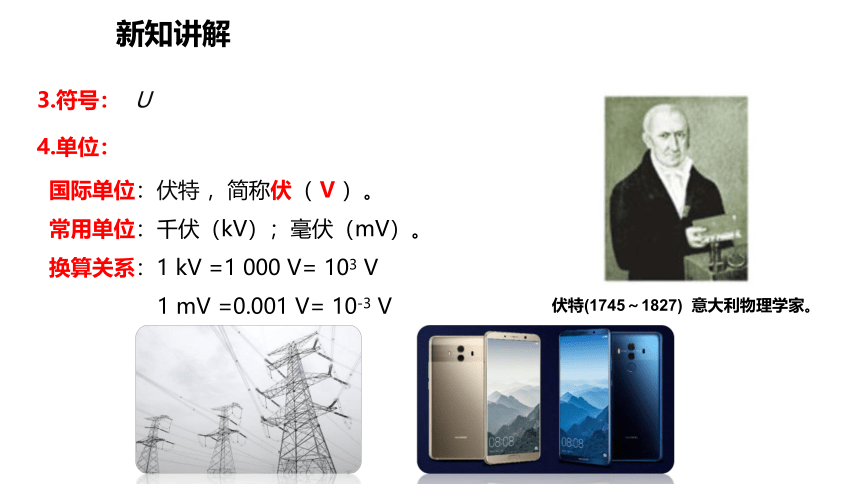

3.符号：
U
4.单位：
国际单位：伏特 ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算关系：1 kV =1 000 V= 103 V　　　　
1 mV =0.001 V= 10-3 V
伏特(1745～1827) 意大利物理学家。
新知讲解

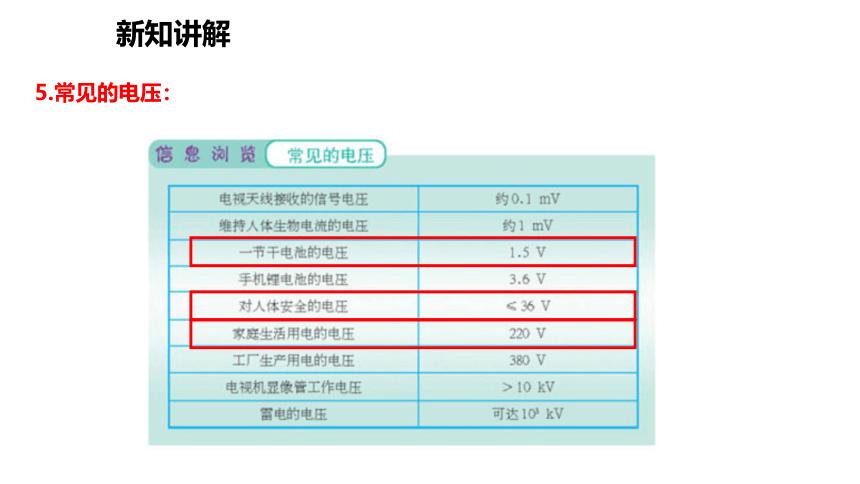

5.常见的电压：
强化训练

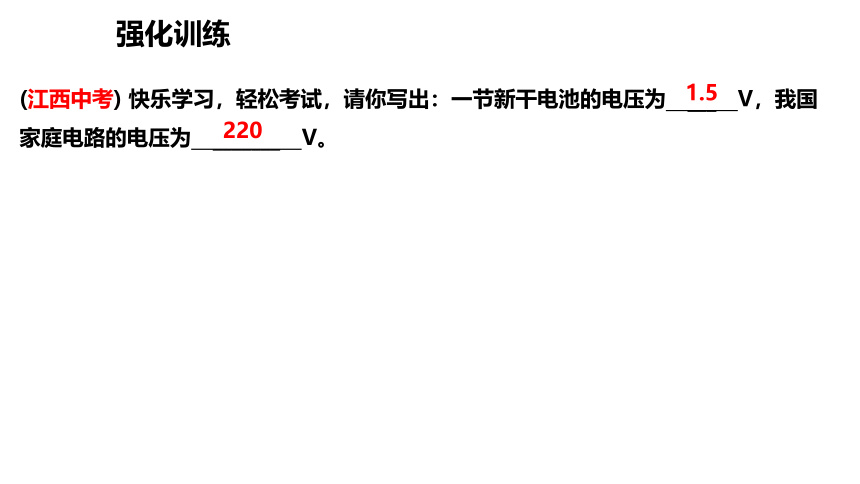

(江西中考) 快乐学习，轻松考试，请你写出：一节新干电池的电压为　___　V，我国家庭电路的电压为　_______　V。
1.5
220
新知讲解
二、怎样测量电压？
1.认识电压表：
V
（1）作用：______________________。
（2）电压表的图形符号是_____________。
（2）实验室常用的电压表有两个量程，分别是
_________、___________，刻度盘上每一小格表示的电压分别是_______、________。
（3）测某段电路的电压时，应将电压表_____联在该电路两端。
（4）电压表并联在电路中时，应使电流从___接线柱流入，从_________接线柱流出。
测量电压高低的仪器
0~3V
0~15V
0.1V
0.5V
并
“+”
“-”
新知讲解
2. 电压表的使用：
（1）测量前，应检查指针是否对准零刻度线。如果有偏差，需先校零。
（2）测电压时，电压表必须并联在被测电路的两端，并使电流从电压表的“+”接线柱流入，从“-”接线柱流出。
（3）各种电压表都有一定的量程（允许测量的最大电压），被测电压不能超过它的量程。
（4）在不能估计被测电压大小的情况下，应选用最大的量程，并用试触法判断电压的大小，然后再根据判断结果，选用合适的量程。
新知讲解
3. 电压表的读数：
（1）明确所选电压表的量程；
（2）确定电压表的分度值；
（3）由指针位置读出示数。
新知讲解
4. 用电压表测干电池的电压
1.用电压表分别测出一节干电池、两节干电池串联、三节干电池串联的电压。
2.它们的电压之间有什么关系？
3.测一节干电池的电压时，有同学用“0~3V”量程，也有用“0~15V”量程，你认为用哪种量程更合理？
串联电池组的总电压等于各电池的电压之和。
电流表和电压表
类型
电流表
电压表
符号
量程和
分度值
　0～0.6 A：_________A
　0～3 V：________V
　0～3 A：____A
　0～15 V：______V
0.5　
0.02　
0.1　
0.1　
连接方式
　______联
　______联
等效识
图技巧
　看作________(将电流表直接接在电源两极上，会______)
　看作________
使用方法
　①选择适当的量程；
　②电流从电表“＋”接线柱流入，“－”接线柱流出，否则指针将_______，易损坏电表；
　③根据电表所选用的量程确定__________
分度值
串　
并　
导线　
短路　
断路
反偏　
归纳拓展
强化训练
如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
正负接线柱接反，不能测出L1两端的电压
B
与电源并联，电压表测的是电源两端的电压
与 L1 并联，正负接线柱的接法也正确
与 L2并联，测的是 L2两端的电压
知识总结
巩固练习
1.下列说法正确的是（ ）
A.电路中只要有电压，就会有电流
B.电压一定会使物体中的电子不断移动
C.电路中有电流，电路两端一定有电压
D.电流使导体中不断形成电压
C
巩固练习
2.请说出下列两个电压表测量时所用的量程以及读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
巩固练习
3.(益阳中考) 在如图所示的电路中，开关闭合后电压表测量的是（　　）

A.L1两端的电压 B.L1和L2两端的电压
C.L3和电源两端电压 D.电源两端电压
B
巩固练习
4.请根据实物图画出相应的电路图。
V
巩固练习
5.（大连中考）请将图中的器材连线完整。要求：两灯串联，电压表只测L1灯两端的电压。
