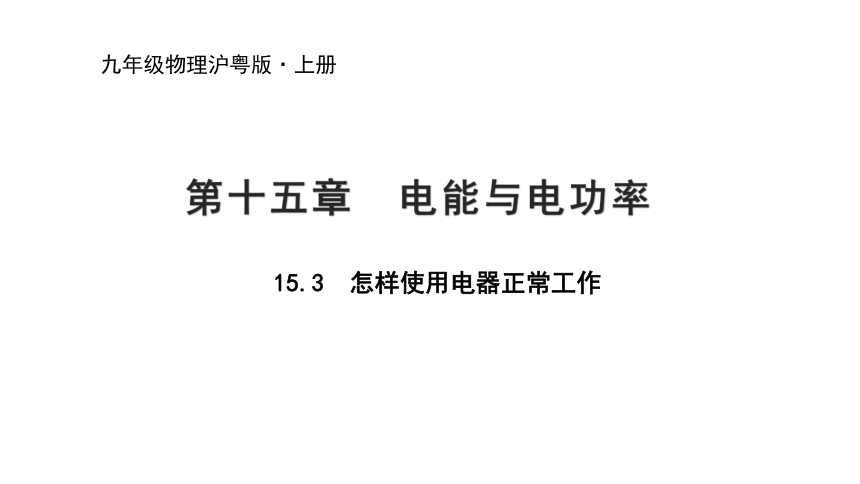

第十五章 电能与电功率
九年级物理沪粤版·上册
15.3　怎样使用电器正常工作
新课引入

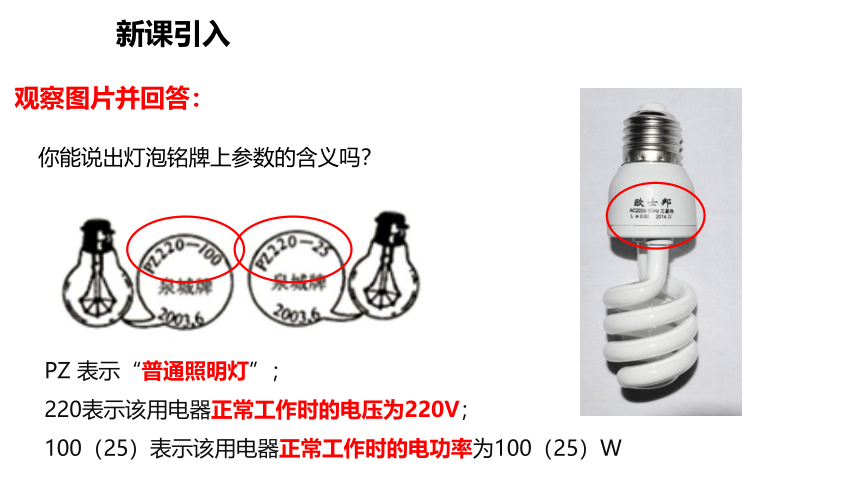

观察图片并回答：
你能说出灯泡铭牌上参数的含义吗？
PZ 表示“普通照明灯”；
220表示该用电器正常工作时的电压为220V；
100（25）表示该用电器正常工作时的电功率为100（25）W
新知讲解

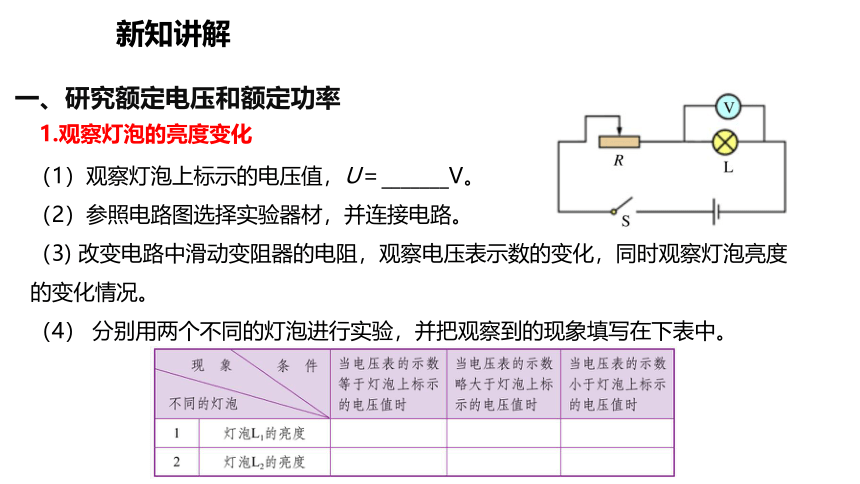

一、研究额定电压和额定功率
（1）观察灯泡上标示的电压值，U＝_______V。
（2）参照电路图选择实验器材，并连接电路。
（3) 改变电路中滑动变阻器的电阻，观察电压表示数的变化，同时观察灯泡亮度的变化情况。
（4） 分别用两个不同的灯泡进行实验，并把观察到的现象填写在下表中。　　　　　　　　　　　　　　
1.观察灯泡的亮度变化
新知讲解
新知讲解

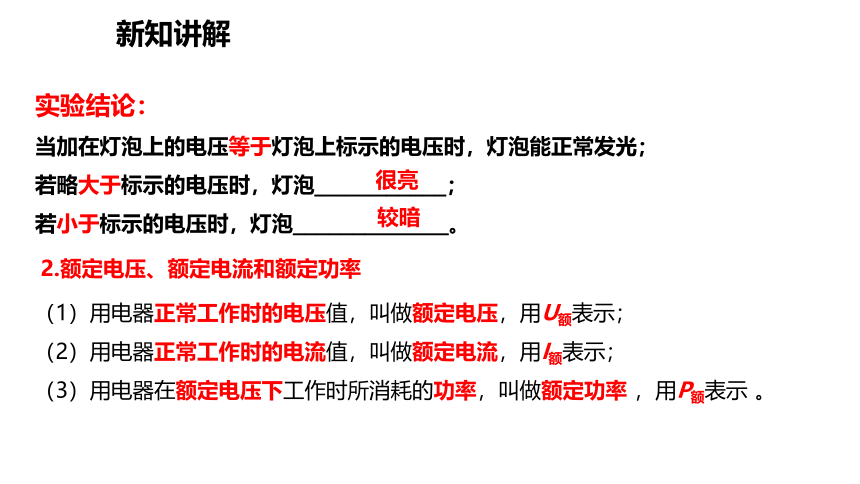

实验结论：
当加在灯泡上的电压等于灯泡上标示的电压时，灯泡能正常发光；
若略大于标示的电压时，灯泡___________；
若小于标示的电压时，灯泡_____________。
很亮
较暗
（1）用电器正常工作时的电压值，叫做额定电压，用U额表示；
（2）用电器正常工作时的电流值，叫做额定电流，用I额表示；
（3）用电器在额定电压下工作时所消耗的功率，叫做额定功率 ，用P额表示?。
2.额定电压、额定电流和额定功率
新知讲解

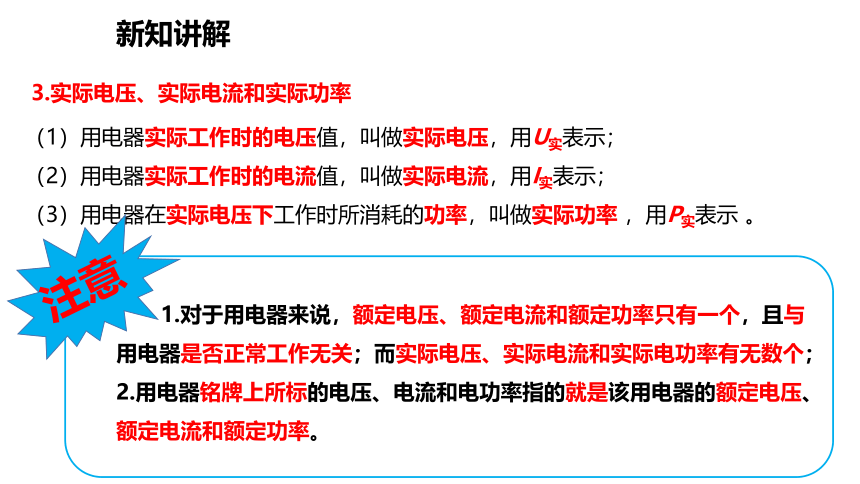

（1）用电器实际工作时的电压值，叫做实际电压，用U实表示；
（2）用电器实际工作时的电流值，叫做实际电流，用I实表示；
（3）用电器在实际电压下工作时所消耗的功率，叫做实际功率 ，用P实表示?。
3.实际电压、实际电流和实际功率
1.对于用电器来说，额定电压、额定电流和额定功率只有一个，且与用电器是否正常工作无关；而实际电压、实际电流和实际电功率有无数个；
2.用电器铭牌上所标的电压、电流和电功率指的就是该用电器的额定电压、额定电流和额定功率。
注意
强化训练

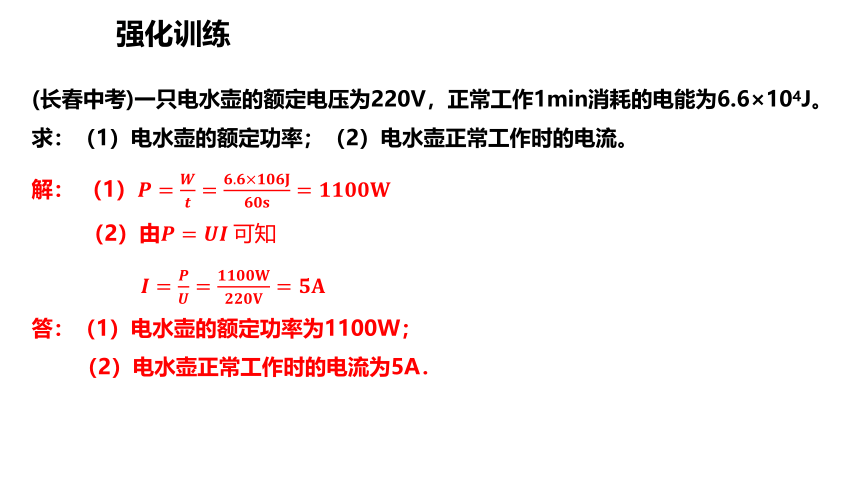

(长春中考)一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J。求：（1）电水壶的额定功率；（2）电水壶正常工作时的电流。
解： （1）????=????????=????.????×????????????????????????????=????????????????????
（2）由????=?????????可知
????=????????=????????????????????????????????????=????????
答：（1）电水壶的额定功率为1100W；
（2）电水壶正常工作时的电流为5A．
?
新知讲解
二、测量小灯泡的电功率
测量小灯泡的电功率
P =UI
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）
实验目的
实验原理
实验器材
实验电路图
新知讲解

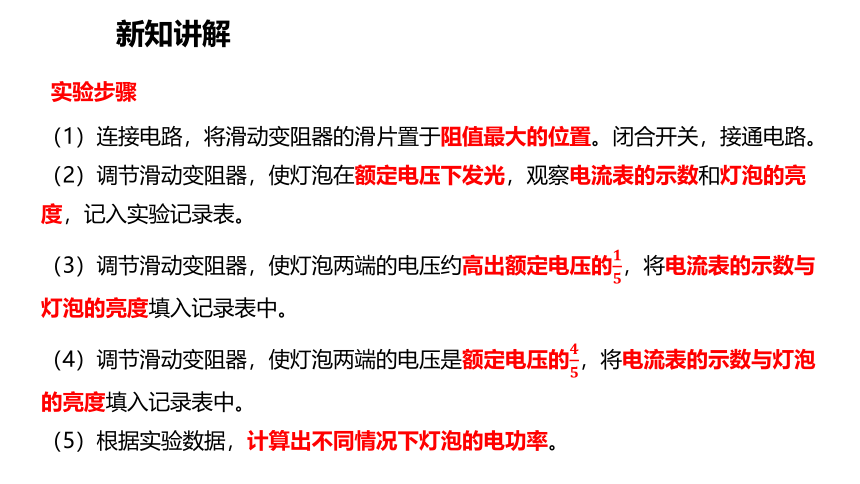

实验步骤
（1）连接电路，将滑动变阻器的滑片置于阻值最大的位置。闭合开关，接通电路。
（2）调节滑动变阻器，使灯泡在额定电压下发光，观察电流表的示数和灯泡的亮度，记入实验记录表。
（3）调节滑动变阻器，使灯泡两端的电压约高出额定电压的????????，将电流表的示数与灯泡的亮度填入记录表中。
（4）调节滑动变阻器，使灯泡两端的电压是额定电压的????????，将电流表的示数与灯泡的亮度填入记录表中。
（5）根据实验数据，计算出不同情况下灯泡的电功率。
?
新知讲解
实验记录表
小灯泡的额定电压是_________V
小灯泡的额定功率是_________W
新知讲解
强化训练
(青海中考) 小灯泡上标有“2.5V”字样，现在要测量它的额定功率。

(1)请你设计并在方框内画出该实验电路图。
(2)按电路图连接实物时，开关应______，滑动变阻器的滑片滑到____________处，起到保护电路的作用。
(3)当电压表示数为2.5V时，电流表的示数如图所示，则小灯泡的额定功率P额=______W。
断开
阻值最大
0.75
新知讲解
例题　把标有“PZ 220-40”字样的白炽灯泡分别接入220 V和110 V的电路，灯泡实际功率各为多少？ (?假设灯丝的电阻不随温度的变化而变化?)
解：(?1?)?当灯泡被接入220 V的电路时，其实际功率就是它的额定功率，因此，
????1＝????额＝?40?W。
(?2?)?当灯泡被接入110 V的电路时，因为????额＝????额????额?＝????额2???? ，所以，
????=????额2????额=220V240W=1210Ω
假设灯泡的电阻R不变，则????2=????实2????=110V21210Ω=10W
答：把灯泡分别接入220 V和110 V的电路时，实际功率各为40W和10W。
?
三、有关电功率的计算
强化训练
电灯泡上标着“220V 110W”字样，它的意义是__________________________________，如果将灯泡接在电压为55V的电源上，则灯泡的实际功率是_________W.（灯泡的电阻不变）
额定电压为220V，额定电功率为110W
6.875
解：????=????额2????额=220V2110W=440Ω
因为灯泡的电阻R不变，则????2=????实2????=55V2440Ω=6.875W
?
知识总结
巩固练习
1.有三盏电灯L1、L2、L3分别标有“220V 40W” 、“110V 40W” 和“36V 40W”的字样，当它们正常发光时，下列说法中正确的是（ ）
A.通过三盏灯的电流和三盏灯的亮度一样 。
B.通过L3的电流最大，但三盏灯亮度一样。
C.通过三盏灯的电流一样，但L1最亮。
D.通过电灯L1的电流最大，L1也最亮。
B
巩固练习
2.如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（　　）

A.电压表示数变小，灯L变亮 B.电压表示数变小，灯L变暗
C.电压表示数变大，灯L变亮 D.电压表示数变大，灯L变暗
D
巩固练习
3.(宁夏中考) 甲灯泡标有“22V 2W”，乙灯泡标有“20V 100W”，忽略温度对灯丝电阻的影响，下列说法中正确的是( )
A.甲灯泡的功率一定小于乙灯泡的功率
B.甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C.两灯串联在电路中，甲灯泡一定比乙灯泡亮
D.两灯并联在电路中，甲灯泡一定比乙灯泡亮
C
巩固练习
4.（海南中考）如图所示，A、B为两盏白炽灯，A灯型号是“110V 25W”，B灯型号是“110V 100W”，R是一个未知电阻。若把它们接到电压为220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（　　）
C
巩固练习
5.(淮安中考）在“测量小灯泡的功率”实验中，小灯泡标有“2.5V”字样。
（1）图甲中有一处导线连接错误，无法正常完成实验，错误的导线是　___（选填“①”或“②”）。

②　
巩固练习
（2）正确连接电路并检查无误后，闭合开关，发现灯泡不亮，两电表均无示数。为了检查故障，小华将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是　　。
A.电源 B.开关 C.灯泡 D.滑动变阻器
（3）排除故障后，使小灯泡正常发光，电流表示数如图乙所示，电流为　0.26　A，小灯泡的额定功率为　_____　W
（4）你认为利用本实验电路能探究电流与电压的关系吗？答：　_____________　，理由是　_________________________________　。

B
0.65
不能
灯的电阻随温度的变化而变化
