2020-2021学年上学期苏科版九年级上册物理第11章第1节杠杆同步练习(word含答案)

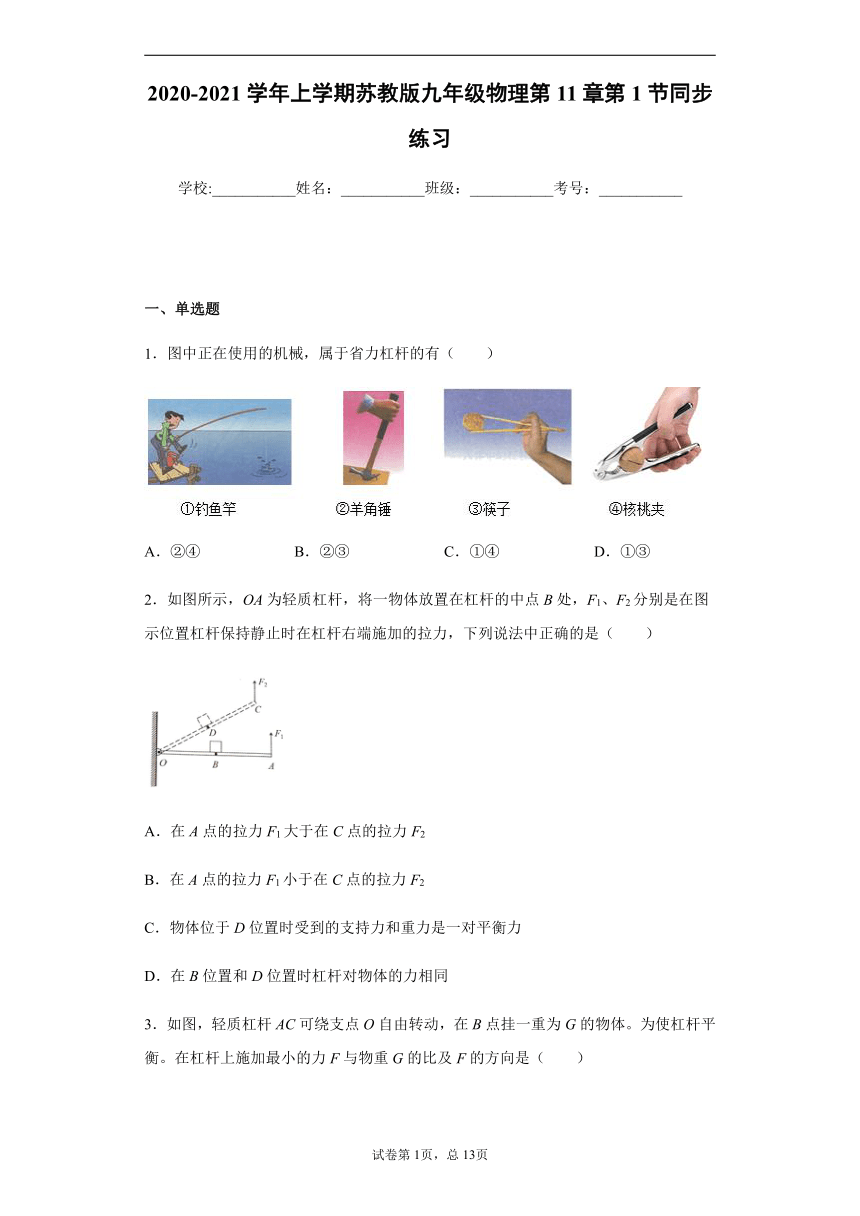

2020-2021学年上学期苏教版九年级物理第11章第1节同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．图中正在使用的机械，属于省力杠杆的有（　　）
A．②④
B．②③
C．①④
D．①③
2．如图所示，OA为轻质杠杆，将一物体放置在杠杆的中点B处，F1、F2分别是在图示位置杠杆保持静止时在杠杆右端施加的拉力，下列说法中正确的是（　　）
A．在A点的拉力F1大于在C点的拉力F2
B．在A点的拉力F1小于在C点的拉力F2
C．物体位于D位置时受到的支持力和重力是一对平衡力
D．在B位置和D位置时杠杆对物体的力相同
3．如图，轻质杠杆AC可绕支点O自由转动，在B点挂一重为G的物体。为使杠杆平衡。在杠杆上施加最小的力F与物重G的比及F的方向是（　　）
A．1：4
竖直向下
B．1：4
竖直向上
C．1：3
竖直向下
D．1：3
竖直向上

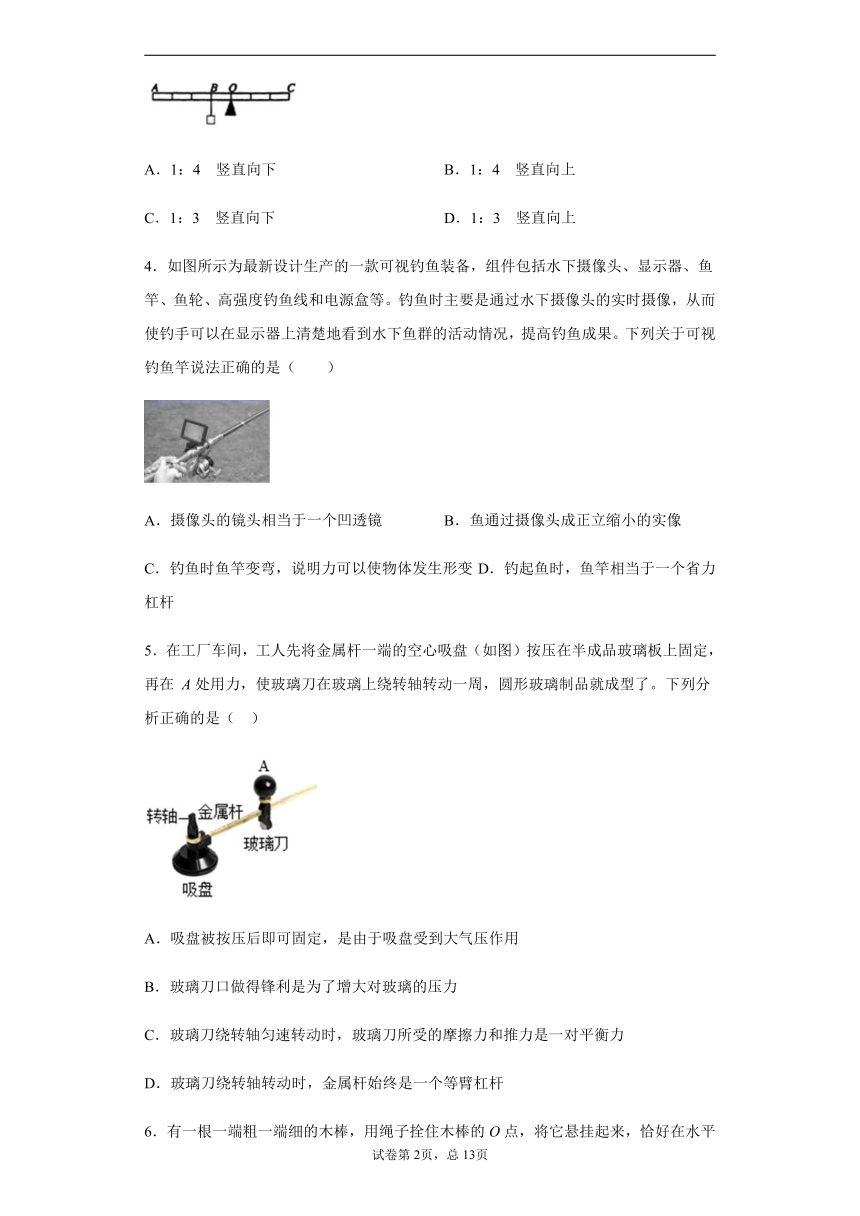

4．如图所示为最新设计生产的一款可视钓鱼装备，组件包括水下摄像头、显示器、鱼竿、鱼轮、高强度钓鱼线和电源盒等。钓鱼时主要是通过水下摄像头的实时摄像，从而使钓手可以在显示器上清楚地看到水下鱼群的活动情况，提高钓鱼成果。下列关于可视钓鱼竿说法正确的是（　　）
A．摄像头的镜头相当于一个凹透镜
B．鱼通过摄像头成正立缩小的实像
C．钓鱼时鱼竿变弯，说明力可以使物体发生形变
D．钓起鱼时，鱼竿相当于一个省力杠杆
5．在工厂车间，工人先将金属杆一端的空心吸盘（如图）按压在半成品玻璃板上固定，再在
A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析正确的是（
）
A．吸盘被按压后即可固定，是由于吸盘受到大气压作用
B．玻璃刀口做得锋利是为了增大对玻璃的压力
C．玻璃刀绕转轴匀速转动时，玻璃刀所受的摩擦力和推力是一对平衡力
D．玻璃刀绕转轴转动时，金属杆始终是一个等臂杠杆

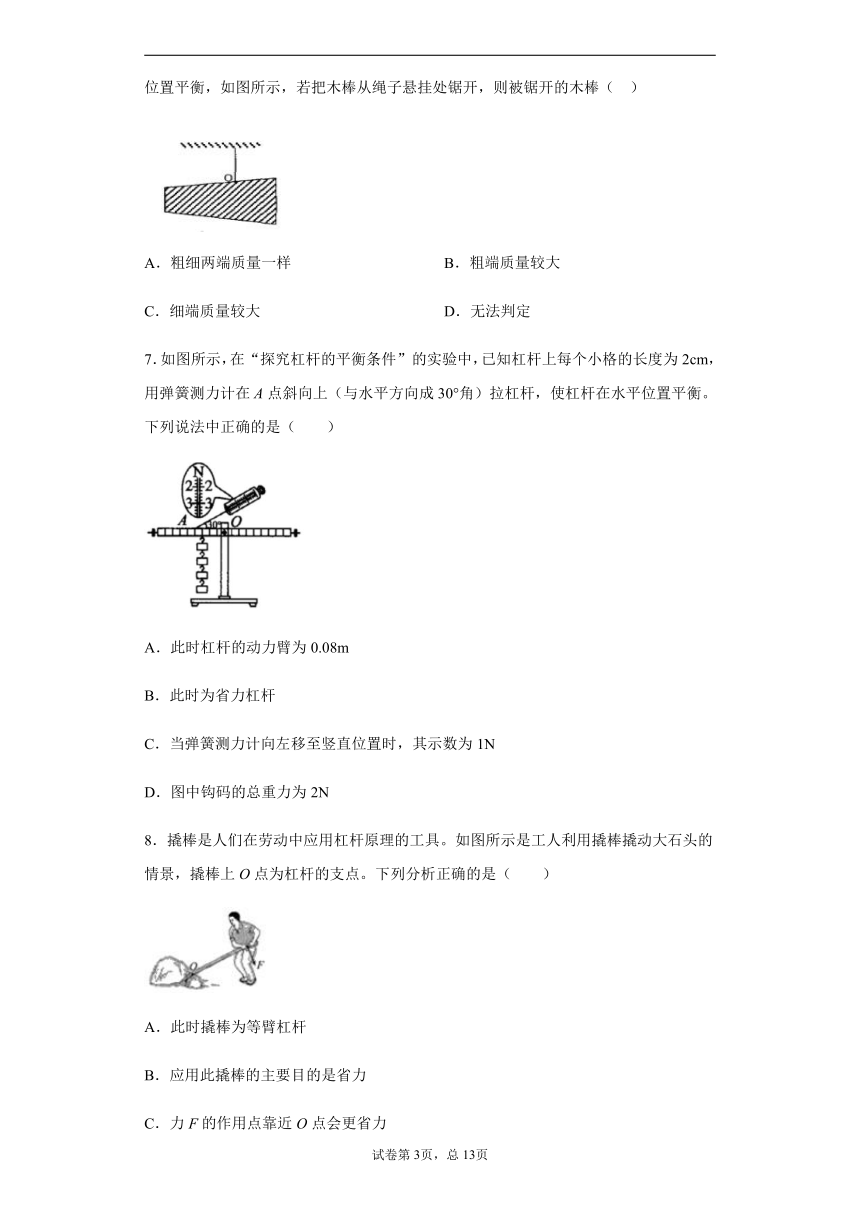

6．有一根一端粗一端细的木棒，用绳子拴住木棒的O点，将它悬挂起来，恰好在水平位置平衡，如图所示，若把木棒从绳子悬挂处锯开，则被锯开的木棒（
）
A．粗细两端质量一样
B．粗端质量较大
C．细端质量较大
D．无法判定
7．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm，用弹簧测力计在A点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。下列说法中正确的是（　　）
A．此时杠杆的动力臂为0.08m
B．此时为省力杠杆
C．当弹簧测力计向左移至竖直位置时，其示数为1N
D．图中钩码的总重力为2N
8．撬棒是人们在劳动中应用杠杆原理的工具。如图所示是工人利用撬棒撬动大石头的情景，撬棒上O点为杠杆的支点。下列分析正确的是（　　）
A．此时撬棒为等臂杠杆
B．应用此撬棒的主要目的是省力
C．力F的作用点靠近O点会更省力
D．应用此撬棒的主要目的是省距离

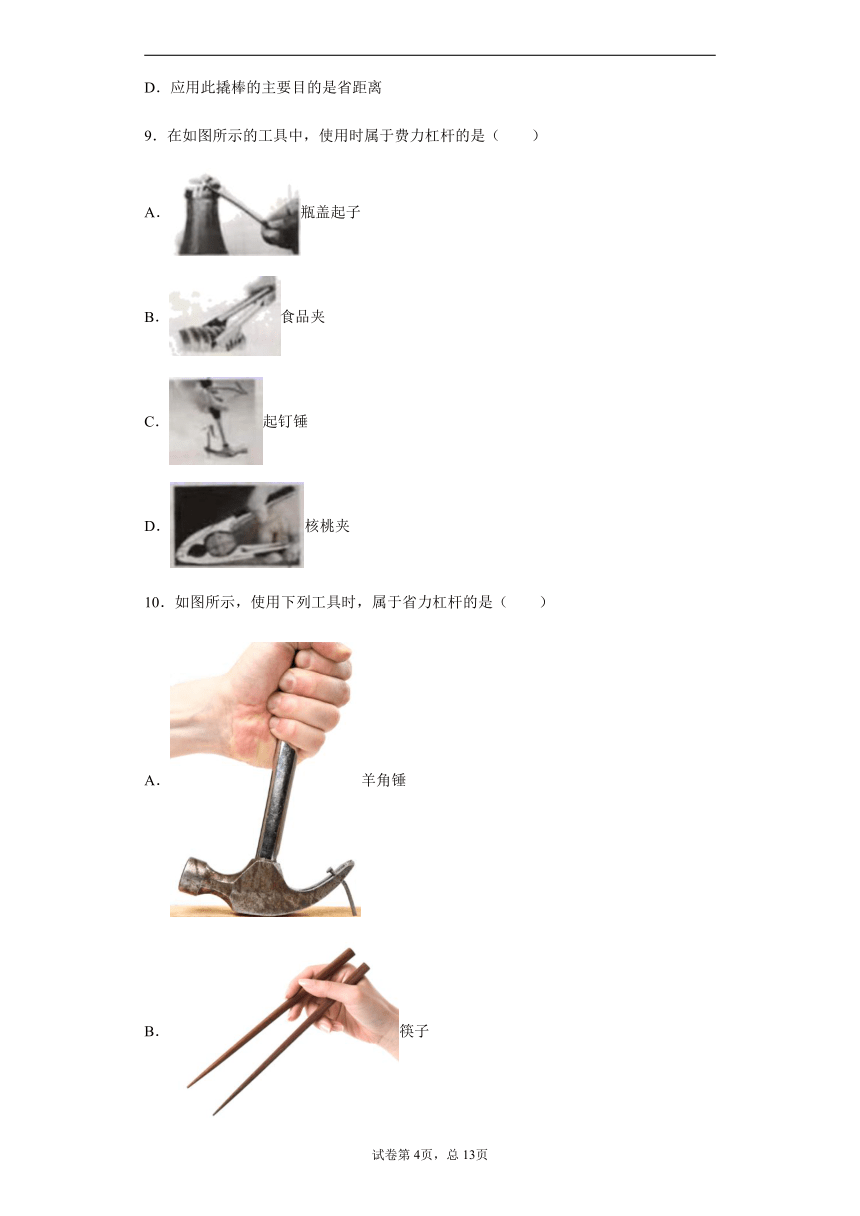

9．在如图所示的工具中，使用时属于费力杠杆的是（　　）
A．瓶盖起子
B．食品夹
C．起钉锤
D．核桃夹
10．如图所示，使用下列工具时，属于省力杠杆的是（　　）
A．羊角锤
B．筷子
C．
钓鱼竿
D．
扫帚

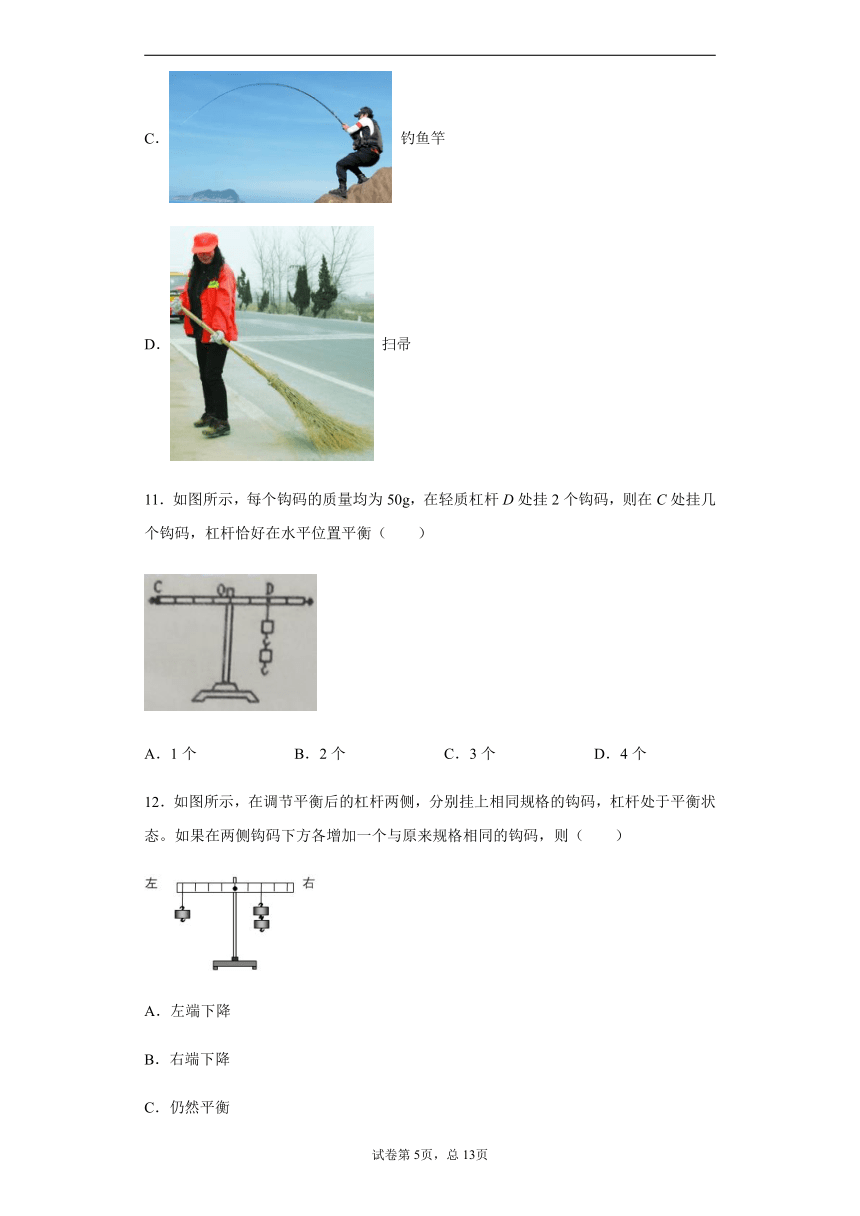

11．如图所示，每个钩码的质量均为50g，在轻质杠杆D处挂2个钩码，则在C处挂几个钩码，杠杆恰好在水平位置平衡（　　）
A．1个
B．2个
C．3个
D．4个
12．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。如果在两侧钩码下方各增加一个与原来规格相同的钩码，则（　　）
A．左端下降
B．右端下降
C．仍然平衡
D．无法判断
13．如图，一个长方体木箱，重心在它的几何中心，其高度为H、正方形底面的边长为L、重为G。想把这个木推倒（木箱较重，不会移动），在其中部的中心最初施加一个水平推力大小是（　　）
A．
B．
C．
D．
14．如图所示是一根重为G的均匀木棒OA，能以支点O
自由转动，现用力FC作用于木棒的A端，使木棒OA在水平位置上保持平衡。当力F由FC的方向逐渐转到FB时，力的大小为（　　）
A．一直在减小
B．保持不变
C．先减小后增大
D．先增大后减小
15．有一平衡的不等臂杠杆，下面哪种情况下杠杆仍能平衡：（
）
A．使动力、阻力的大小减少相同的数值
B．使动力、阻力的大小增加相同的数值
C．使动力臂、阻力臂增加相同的长度
D．使动力、阻力的大小增加相同的倍数
16．工人师傅利用如图所示的两种方式，将重均为300N的货物从图示位置向上缓慢提升一段距离。F1、F2始终沿竖直方向；图甲中
OB=2OA，图乙中动滑轮重为
60N，重物上升速度为0.01m/s，不计杠杆重、绳重和摩擦，则下列说法正确的是（
）
A．甲乙两种方式都省一半的力
B．甲方式F1由150N逐渐变大
C．乙方式机械效率约为83.3%
D．乙方式F2的功率为3W
17．如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（　　）
①刀刃很薄可以增大压力
②铡刀实质上是一种省力杠杆
③甘蔗放在a点比b点更易被切断
④手沿F1方向用力比沿F2方向更省力
A．只有①③正确
B．只有②④正确
C．只有②③正确
D．只有③④正确
18．在物理学的实验研究中，经常需要进行多次实验（测量）：①在“测量物体的长度”时，进行多次测量；②在“探究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），进行多次实验；③在“探究光的折射定律”时，改变入射角的大小，进行多次实验；④在“测量定值电阻阻值的实验”中，多次调节滑动变阻器滑片，测出多组对应的电压值和电流值。上述4个实验中，多次实验（测量）的目的相同的是（　　）
A．①②
B．①③
C．②③
D．②④
19．如图所示的杠杆正处于水平平衡状态，若在杠杆两边的钩码下再加一个钩码(钩码的质量都相同)，杠杆将(　　)
A．还继续处于水平平衡
B．右端上升，左端下降
C．右端下降，左端上升
D．无法确定杠杆的运动状态
20．下图中正在使用的机械，属于费力杠杆的
①
钓鱼竿
②
钢丝钳
③
筷子
④
核桃夹
A．①③
B．②③
C．①④
D．②④
二、填空题
21．如图所示，一个与地面接触面积为500cm2，质量为62kg的人站在水平地面上，人所受到的重力为______N，他用轻绳竖直拉着光滑长木板AB的A端，AB可绕O点转动，OA=90cm，OB=30cm。现在B处挂一重为100N的圆柱体，当圆柱体浸入水中静止时，从盛满水的溢水杯中溢出来的水的体积为4×10?3
m3。此时A端绳子的拉力为______N，人对地面的压强是______Pa。（AB质量不计，且始终保持在水平位置，g=10N/kg）
22．如图所示，秤砣的质量为500g，秤杆的质量忽略不计。在A端悬挂质量为3
kg的物体，秤砣移至B点时此时秤杆水平静止，则OA:OB=_______，此时手对提钮的拉力大小为______N（g=10N/kg）。若秤砣有缺损时，则杆秤所示的质量值_____（填“大于”、“等于”或“小于”）被测物的真实质量值。
三、作图题
23．如图，O点是轻质杠杆AOB的支点，杠杆上的C点受到阻力F2的作用。若使杠杆在图中所示位置静止，请在杠杆上画出所要施加的最小动力F1的示意图，并画出动力臂l1和阻力臂l2。
四、简答题
24．王明用如图所示的夹子夹核桃，发现下面两种情况：
①如果将核桃放在夹子里的同一位置（C或D），当力垂直作用于杆上时，在B点比A点省力。
②如果将力作用在同一点（A或B）时，将核桃放在C点更易夹开。
请你利用所学的物理知识完成以下两个问题：
(1)请画出F对支点O的力臂L；
(2)请你选择上述现象中的一个进行分析。
五、实验题
25．利用一个重为G的钠码，进行两组关于杠杆的实验。
(1)首先调好杠杆在水平位置平衡、然后挂上钩码，并用弹簧测力计竖直向上拉杠杆，使杠杆在水平位置再次平衡(如图所示)弹簧测力计的示数为______N，由此可以推导出：G=______N；
(2)把测力计顺时针转动至图位置时，杠杆仍保持水平位置平衡。
①画出测力计拉力的力臂l______；
②与图测力计相比，图测力计示数______
(选填“变大”、“变小”或“不变”)，依据是______；
(3)借助此钩码，小明设计了一个实验(如图所示)测出了一根木棍的质量m。在图的步骤中，他用刻度尺测量了两个长度L1和L2。
①在图中，用“”标出测量的两个长度L1和L2______
②用题目所给及所测出的物理量推导出木棍质量的表达式:m=______。
26．如图甲所示是路边交通指示牌，通过横杆
A、B
与立柱相连，细心的小明发现路边的立柱都是空心圆柱而不是空心方柱。
(1)小明猜想可能是空心圆柱比空心方柱的抗压能力强，为此设计了下面的探究活动，如图乙所示，分别在圆纸管和方纸管上面施加压力，观察并记录纸管的形变情况，如下表所示：
压力
N
类型
3
6
9
12
圆纸管
完好
完好
完好
完好
方纸管
完好
完好
轻度瘪
严重瘪
在探究过程中，除了要保持纸管的材料、长度、横截面积相同外，还要保持纸管的______相同。小明经过多次实验验证了自己的猜想是正确的；
(2)图甲中指示牌的总质量是
300kg，长为
4m，高为
2.5m，AB
间距离为
1m。（忽略指示牌与立柱之间的距离，g
取
10N/kg）立柱对横杆
B
的作用力的方向是______，大小是______
N。立柱固定在地面上，为了增加立柱的稳定性，最好在立柱底座的______（选填“左”或“右”）侧增加固定螺丝；
(3)请你写出生活中应用本实验结论的一个实例______。
六、计算题
27．某学校组织学生到工厂的锅炉车间进行参观，活动中工厂的锅炉技术师傅介绍了锅炉的一些配套设备及工作原理。请你利用所学知识对一些设计数据进行计算。
(1)图甲为锅炉冷水自控装置，水箱与锅炉构成了连通器。水箱内的浮球C和活塞B及连杆OC构成了一个杠杆，控制进水管中水的流出。当杠杆呈水平状态时，浮球的一半浸入水中，活塞B刚好顶住进口管的出水口。如果浮球C的体积为500cm3，OC=25cm，OD=1cm，活塞B的横截面积为1×10-4m2。则进水管中水的压强是多大?（杠杆、塞子和浮球的质量均不计）
(2)图乙为锅炉保险，安全压强p的大小为1.2×105Pa。当蒸汽压力产生的压强超过安全压强值时，铁锤A被顶起，排出部分蒸汽。若铁锤A的底面积为1×10-3m2，则铁锤A的质量不能超过多少千克?（铁锤A上方的气压p0＝1.0×105Pa）
28．甲、乙是两个完全相同的均匀实心圆柱体，重力都为5.4N。甲放在水平地面上，细绳的一端系于圆柱体甲上表面的中央，另一端竖直拉着轻质杠杆的A端。当把圆柱体乙悬挂在杠杆的B端时，杠杆在水平位置平衡，且AO：OB＝2：1，如图1所示，此时甲对地面的压强为1350Pa；当把圆柱体乙放入底面积为30cm2的薄壁圆柱形容器M中，将质量为450g的水注入容器，圆柱体乙刚好有四分之三体积浸在水中，水在容器中的深度为20cm，如图2所示。（已知ρ水＝1.0×103kg/m3）求：
(1)圆柱体甲的底面积是多少cm2？
(2)当圆柱体乙刚好有四分之三体积浸在水中时，所受到的浮力是多少N？
(3)圆柱体甲的密度是多少kg/m3？
试卷第1页，总3页
试卷第1页，总3页
参考答案
1．A
2．D
3．B
4．C
5．A
6．B
7．D
8．B
9．B
10．A
11．A
12．A
13．D
14．C
15．D
16．C
17．C
18．C
19．C
20．A
21．620N
20N
22．1:6
35
大于
23．
24．(1)(2)详见解析
25．0.8
2
见解析
变大
拉力的力臂变小
见解析
26．厚度
水平向左
6000
右
拱桥、隧道拱顶、窑洞拱顶
27．(1)6.25×105Pa；(2)铁锤A的质量不能超过2kg
28．(1)
20cm2；(2)
1.5N；(3)
2.7×103kg/m3
