人教版九年级物理第15章第五节串并、联电路中电流的规律（串联电路中电流的规律）同步练习 含答案

人教版九年级物理第15章第五节串并、联电路中电流的规律（串联电路中电流的规律）同步练习
含答案
知识点
探究串联电路的电流规律

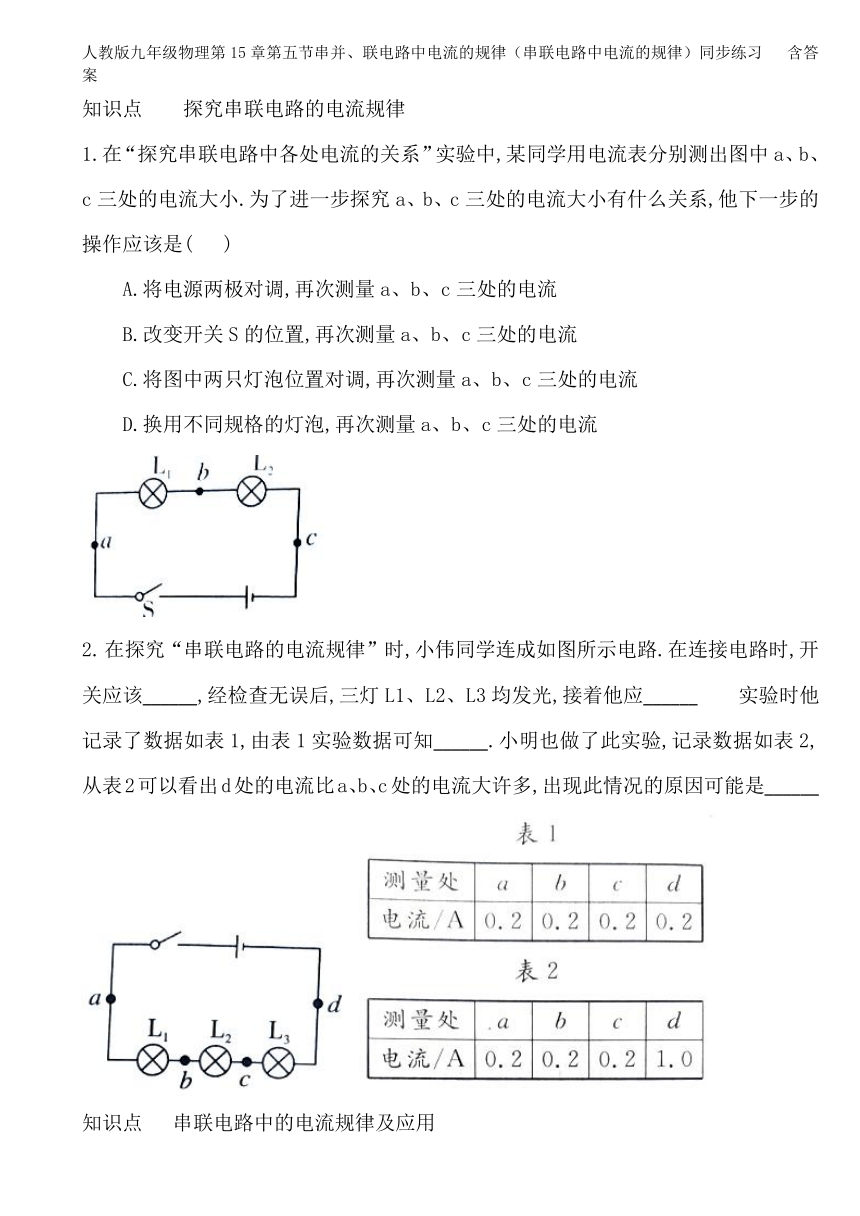

1.在“探究串联电路中各处电流的关系”实验中,某同学用电流表分别测出图中a、b、c三处的电流大小.为了进一步探究a、b、c三处的电流大小有什么关系,他下一步的操作应该是(
)
A.将电源两极对调,再次测量a、b、c三处的电流
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流
在探究“串联电路的电流规律”时,小伟同学连成如图所示电路.在连接电路时,开关应该______,经检查无误后,三灯L1、L2、L3均发光,接着他应______
实验时他记录了数据如表1,由表1实验数据可知______.小明也做了此实验,记录数据如表2,从表2可以看出d处的电流比a、b、c处的电流大许多,出现此情况的原因可能是______
知识点
串联电路中的电流规律及应用

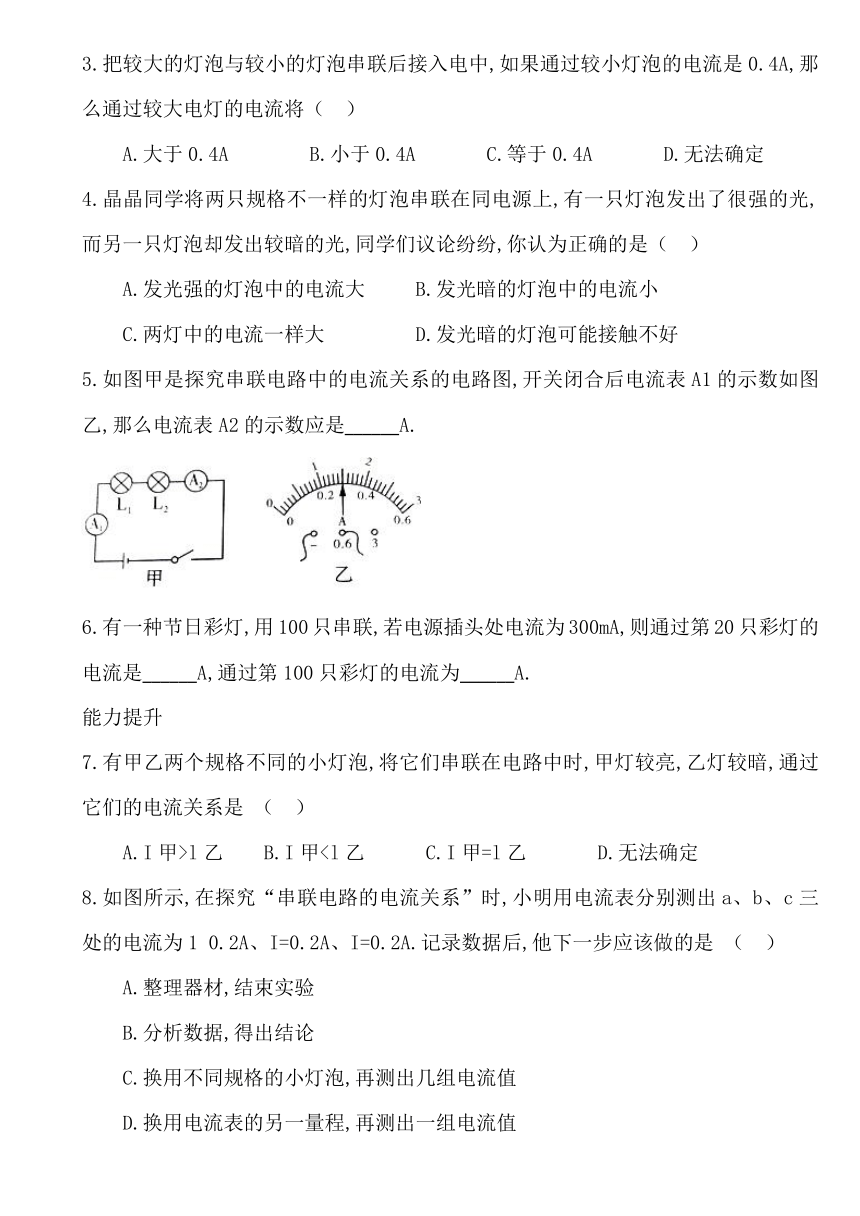

3.把较大的灯泡与较小的灯泡串联后接入电中,如果通过较小灯泡的电流是0.4A,那么通过较大电灯的电流将（
）
A.大于0.4A
B.小于0.4A
C.等于0.4A
D.无法确定
4.晶晶同学将两只规格不一样的灯泡串联在同电源上,有一只灯泡发出了很强的光,而另一只灯泡却发出较暗的光,同学们议论纷纷,你认为正确的是（
）
A.发光强的灯泡中的电流大
B.发光暗的灯泡中的电流小
C.两灯中的电流一样大
D.发光暗的灯泡可能接触不好
5.如图甲是探究串联电路中的电流关系的电路图,开关闭合后电流表A1的示数如图乙,那么电流表A2的示数应是______A.
6.有一种节日彩灯,用100只串联,若电源插头处电流为300mA,则通过第20只彩灯的电流是______A,通过第100只彩灯的电流为______A.
能力提升
7.有甲乙两个规格不同的小灯泡,将它们串联在电路中时,甲灯较亮,乙灯较暗,通过它们的电流关系是
（
）
A.I甲>l乙
B.I甲C.I甲=l乙
D.无法确定
8.如图所示,在探究“串联电路的电流关系”时,小明用电流表分别测出a、b、c三处的电流为1
0.2A、I=0.2A、I=0.2A.记录数据后,他下一步应该做的是
（
）
A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电流值
D.换用电流表的另一量程,再测出一组电流值
9.如图所示,电路接通后发现的示数比的示数大一些,下列原因不可能的是（
）
A.可能是电路未接通之前,某电流表的指针不在零刻度线处
B.可能表和表都不准确
C.可能是两电表所用量程不同
D.因为电流从正极流到负极越来越小
10.电灯L1和L2串联后接入电路,用电流表测电路中的电流,闭合开关后,发现电流表的示数为零,那么可能出现的问题是（
）
A.电灯L1被短路
B.电灯L2被短路
C.有一盏灯的灯丝断了
D.电流表正负接线柱接反了
11.如图所示,小明在做研究串联电路电流的特点的实验中,闭合开关后,发现电流表无示数,灯L1与L2不发光,线路中可能有一处断路.已知开关S没有问题,现在小明手中只有表,采取以下步骤检查线路故障.请你帮他分析各步实验的道理
(1)用电流表将c、c连接起来,如果检测用的电流表有示数,说明______
（2）用电流表将c、b连接起来,如果灯L2亮了则说明______;如果灯L2不亮,则说明______
12.(2019·成都)在“探究串联电路的电流特点”实验中,小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流
(1)她先把电流表接在a处,闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动,故障的原因可能是______
A.某段导线断开
B.某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
（2）她排除故障后,重新闭合开关,电流表的指针指示位置如图乙所示,则所测的电流值为______A
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,发现三处的测量值有差异.下列分析正确的是
______
A.可能是因为测量误差造成的
B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小
拓展在线
小明同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律.所连接电路图如图甲所示,闭合开关后,两电流表指针偏转情况如图乙所示
(1)电流表A2的读数是______A
(2)该同学发现电流表A1指针偏转较A2小所以他认为“串联电路电流每流经一个用电器,电流都会减弱一些”,请你指出造成他判断错误的原因:______
答案
D
断开
用电流表测量串联电路中各点电流
串联电路中各点电流处处相等
看错电流表量程
C
C
0.3
0.3
0.3
C
C
D
C
C与e点之间断路
c与b点之间断路
c与b点之外电路断路
B
0.22
A
0.4A
没有看清电流表的量程
