人教版九年级物理第16章《电压 电阻》第二节同步练习 有答案

人教版九年级物理第16章《电压
电阻》第二节同步练习
有答案
知识点
探究并联电路的电压规律

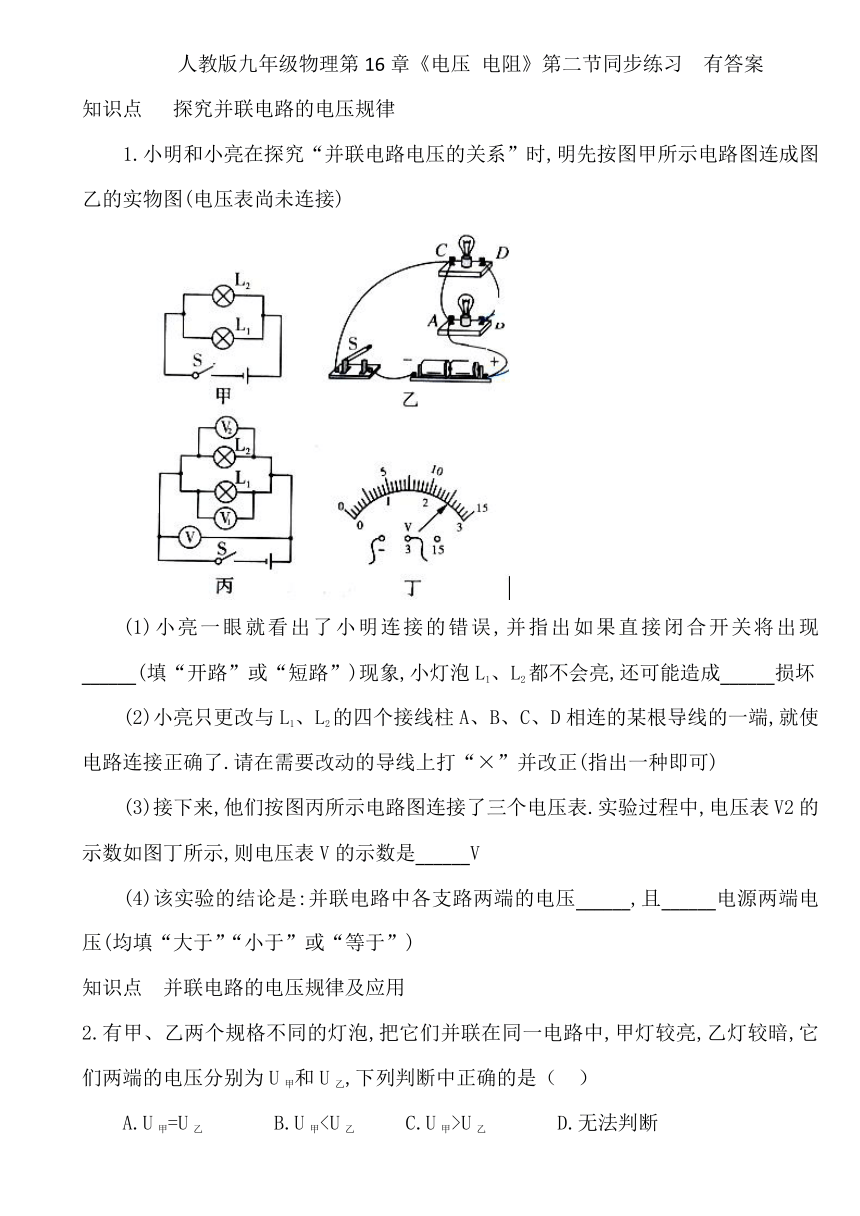

1.小明和小亮在探究“并联电路电压的关系”时,明先按图甲所示电路图连成图乙的实物图(电压表尚未连接)
(1)小亮一眼就看出了小明连接的错误,并指出如果直接闭合开关将出现______(填“开路”或“短路”)现象,小灯泡L1、L2都不会亮,还可能造成______损坏
(2)小亮只更改与L1、L2的四个接线柱A、B、C、D相连的某根导线的一端,就使电路连接正确了.请在需要改动的导线上打“×”并改正(指出一种即可)
(3)接下来,他们按图丙所示电路图连接了三个电压表.实验过程中,电压表V2的示数如图丁所示,则电压表V的示数是______V
(4)该实验的结论是:并联电路中各支路两端的电压______,且______电源两端电压(均填“大于”“小于”或“等于”)
知识点
并联电路的电压规律及应用
2.有甲、乙两个规格不同的灯泡,把它们并联在同一电路中,甲灯较亮,乙灯较暗,它们两端的电压分别为U甲和U乙,下列判断中正确的是（
）
A.U甲=U乙
B.U甲C.U甲>U乙
D.无法判断

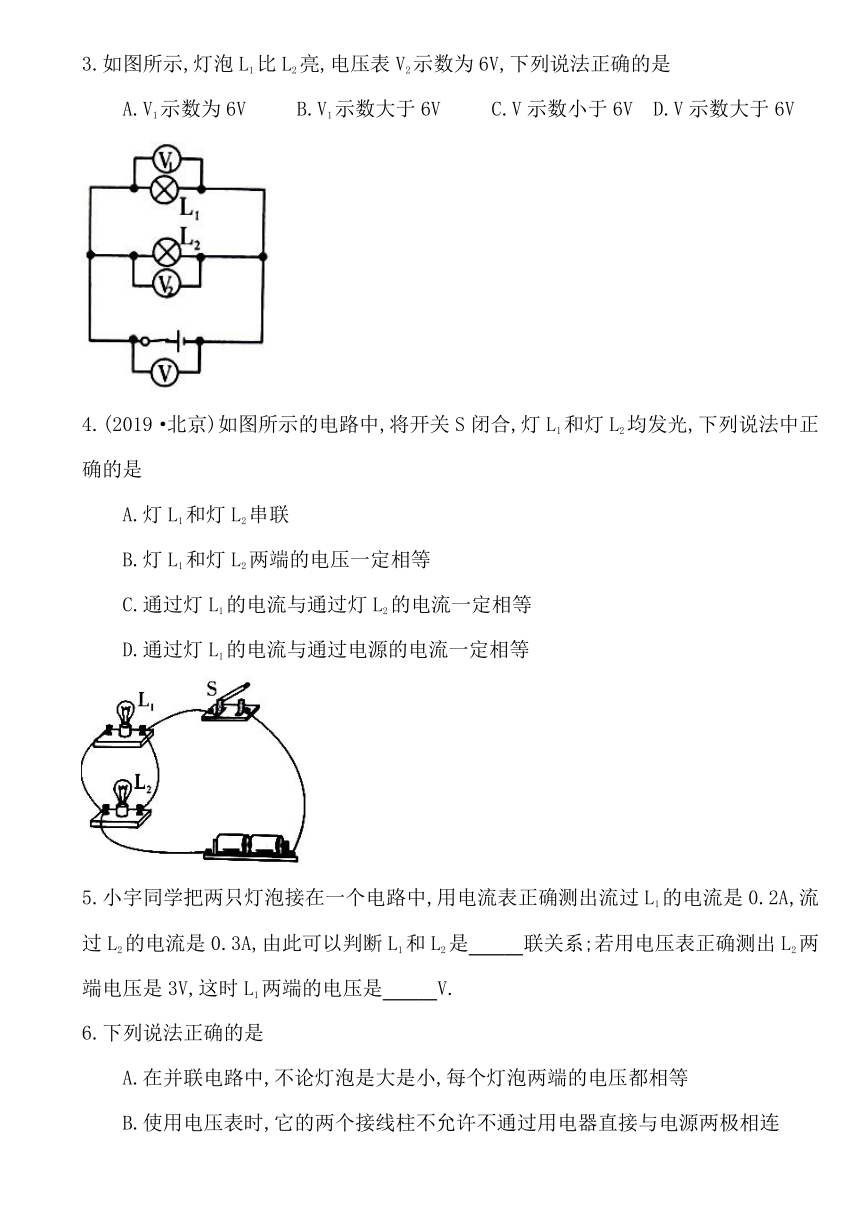

3.如图所示,灯泡L1比L2亮,电压表V2示数为6V,下列说法正确的是
A.V1示数为6V
B.V1示数大于6V
C.V示数小于6V
D.V示数大于6V
4.(2019·北京)如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法中正确的是
A.灯L1和灯L2串联
B.灯L1和灯L2两端的电压一定相等
C.通过灯L1的电流与通过灯L2的电流一定相等
D.通过灯L1的电流与通过电源的电流一定相等
5.小宇同学把两只灯泡接在一个电路中,用电流表正确测出流过L1的电流是0.2A,流过L2的电流是0.3A,由此可以判断L1和L2是______联关系;若用电压表正确测出L2两端电压是3V,这时L1两端的电压是______V.
6.下列说法正确的是
A.在并联电路中,不论灯泡是大是小,每个灯泡两端的电压都相等
B.使用电压表时,它的两个接线柱不允许不通过用电器直接与电源两极相连
C.只要电路两端接上电压表,则电路中一定有电流通过
D.电流表和电压表都有一定的量程,使用时应注意选择量程,量程越大越好
7.如图是利用电压表测量并联电路电压的三种接法,下列说法正确的是
A.(a)(b)的测量结果之和等于(c)的测量结果
B.三种接法的测量结果是一样的
C.三种接法的测量结果都不相同
D.只有(a)(b)两种接法的测量结果相同
8.如图所示,当开关S闭合后,下列说法正确的是
A.灯L1与灯L2是串联,且灯L1被短路
B.电压表可测出灯L1两端的电压
C.电流表A1测的是灯L1的电流
D.电流表A2测的是灯L1的电流
9.在“探究串、并联电路电压特点”实验中,有同学整理课堂笔记如下,其中有问题的是
A.在连接电路过程中,开关要保持断开状态
B.在不确定待测电压时,应该先采用大量程试触
C.测量时,应该尽量选取相同规格的灯泡进行实验
D.电压表应该与待测用电器并联
10.如图所示,开关S闭合,两个灯均正常发光,电流表A1的示数为0.8A,电流表A2的示数为0.5A,电压表的示数为8V.下列判断不正确
A.通过灯L1的电流为0.3A
B.灯L1两端的电压为8V
C.灯L2两端的电压为8V
D.电源两端的电压为16V
11.如图所示是A、B两元件的U1图象,由图中信息可知:通过A导体的电流为0.2A时,A导体两端电压为4V;若将A、B两元件并联接在______V电源的两端,则电路中干路里的电流为______A
12.如图所示的电路,当S1、S2都断开时,电压表的示数______电源电压,当S1、S2都闭合时,电压表的示数______电源电压;当S1闭合、S2断开时,电压表的示数______电源电压.(均填“大于”“小于”或“等于”)
13.(2019·济南)如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表,闭合开关S后,灯L1、L2均正常发光.则
A.甲是电流表,乙、丙是电压表
B.甲是电压表,乙、丙是电流表
C.乙是电流表,甲、丙是电压表
D.乙是电压表,甲、丙是电流表
答案
短路
电源
2.5
相等
等于
A
A
B
并
3
A
B
B
C
D
4
0.6
小于
等于
等于
B
