11.1.1杠杆 —苏科版九年级上册同步练习（答案不全）

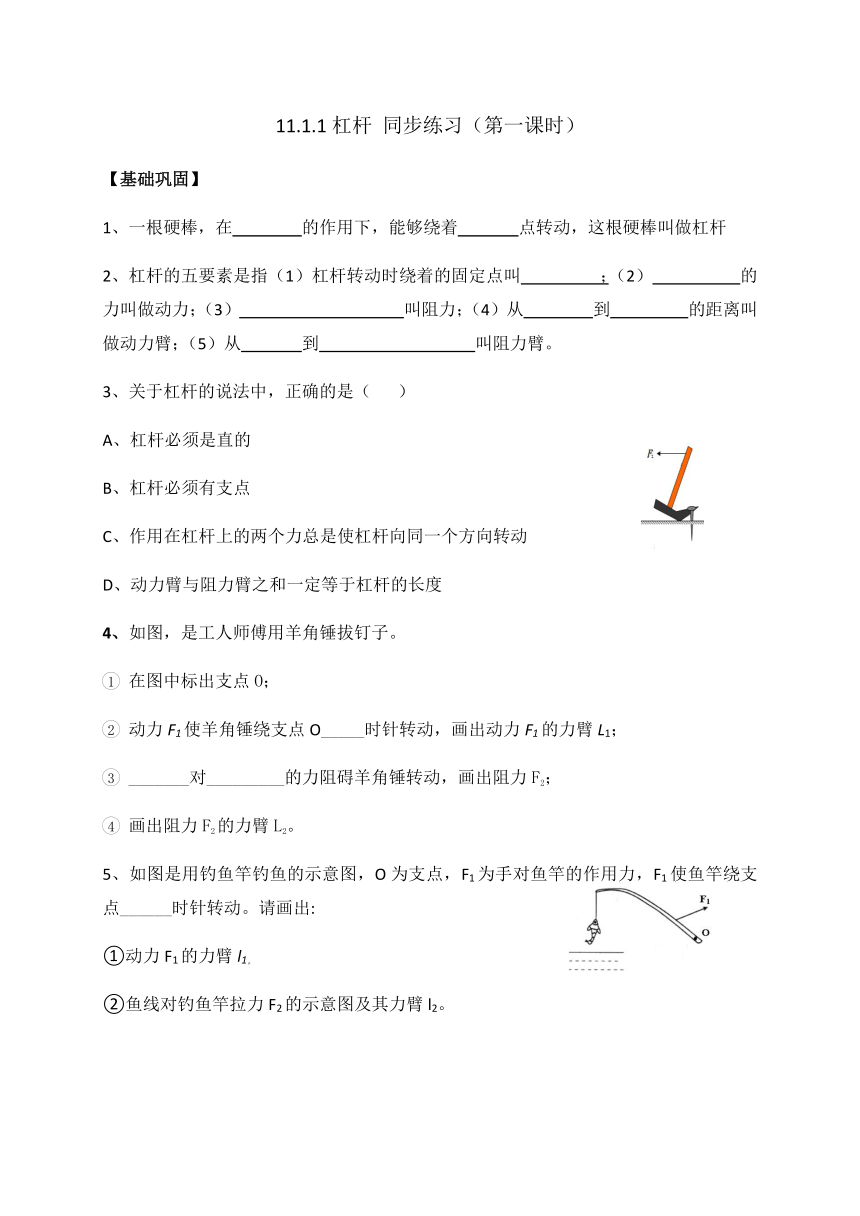

11.1.1杠杆 同步练习（第一课时）
【基础巩固】
一根硬棒，在 的作用下，能够绕着 点转动，这根硬棒叫做杠杆
杠杆的五要素是指（1）杠杆转动时绕着的固定点叫 ；（2） 的力叫做动力；（3） 叫阻力；（4）从 到 的距离叫做动力臂；（5）从 到 叫阻力臂。
关于杠杆的说法中，正确的是（ ）
4742180187960杠杆必须是直的
杠杆必须有支点
作用在杠杆上的两个力总是使杠杆向同一个方向转动
动力臂与阻力臂之和一定等于杠杆的长度
4、如图，是工人师傅用羊角锤拔钉子。
在图中标出支点O；
动力F1使羊角锤绕支点O_____时针转动，画出动力F1的力臂L1；
_______对_________的力阻碍羊角锤转动，画出阻力F2；
画出阻力F2的力臂L2。
41065452584455、如图是用钓鱼竿钓鱼的示意图，O为支点，F1为手对鱼竿的作用力，F1使鱼竿绕支点______时针转动。请画出:
①动力F1的力臂l1。
②鱼线对钓鱼竿拉力F2的示意图及其力臂l2。
4272915197485

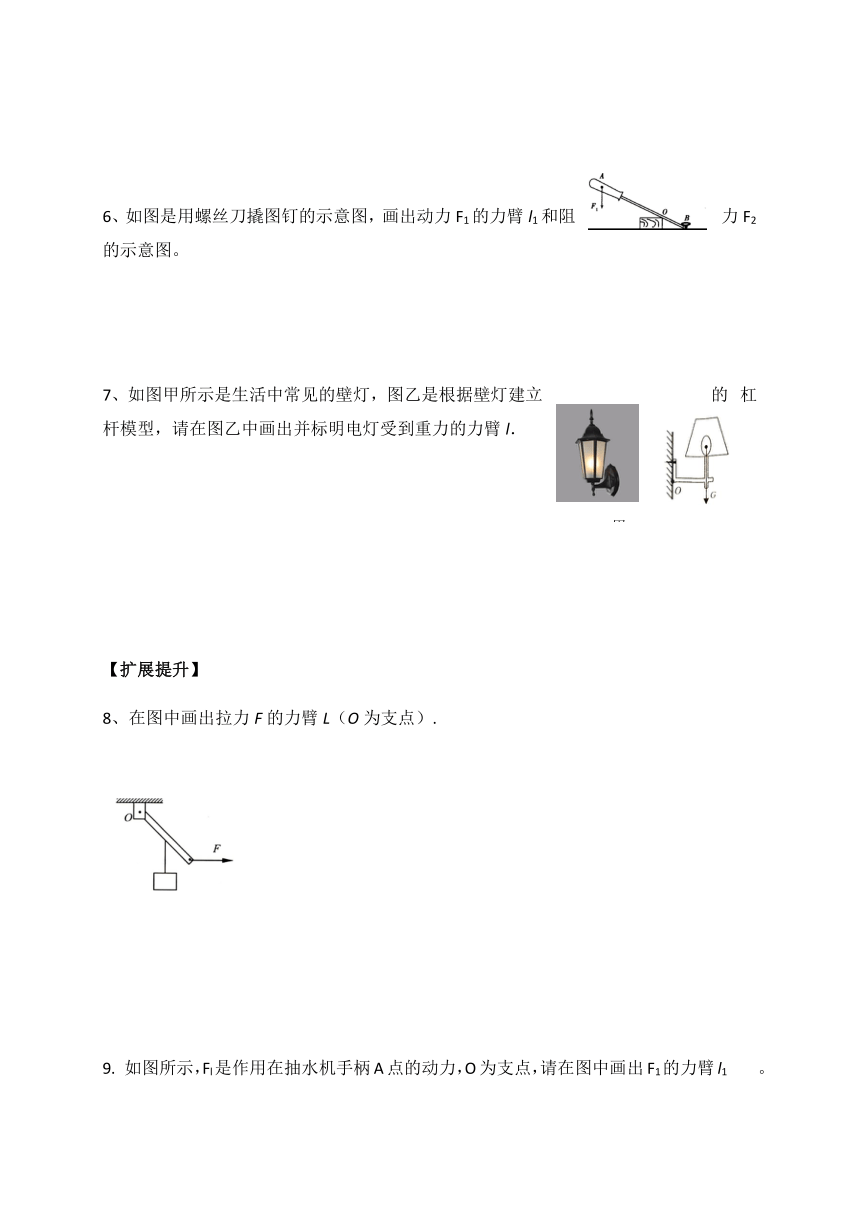

6、如图是用螺丝刀撬图钉的示意图，画出动力F1的力臂l1和阻力F2的示意图。
3984625237490甲 乙
甲 乙
7、如图甲所示是生活中常见的壁灯，图乙是根据壁灯建立的杠杆模型，请在图乙中画出并标明电灯受到重力的力臂l．
【扩展提升】
8、在图中画出拉力F的力臂L（O为支点）.
11811012065

9. 如图所示，Fl是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂l1。
1463040-366395
3051175-17145010.如图是吊车吊起重物的情景，点O是起重臂OB的支点。请在图中作出F1、F2的力臂L1、L2。
11、在图中画出拉力F的力臂L（O为支点）.
37528578740
368173085090
12、如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图。




13、如图所示，当人曲臂将重物端起时, 人的前臂可以看作一个杠杆。请在示意图上画出F1和F2的力臂。
3480435436880
答案：1、力 固定
（1）支点 （2）使杠杆转动 （3）阻碍杠杆转动的力（4） 支点 动力作用线 （5）支点 阻力作用线
B 4、逆 钉子 羊角锤 作图略 5、顺 作图略
6--13 作图答案略
