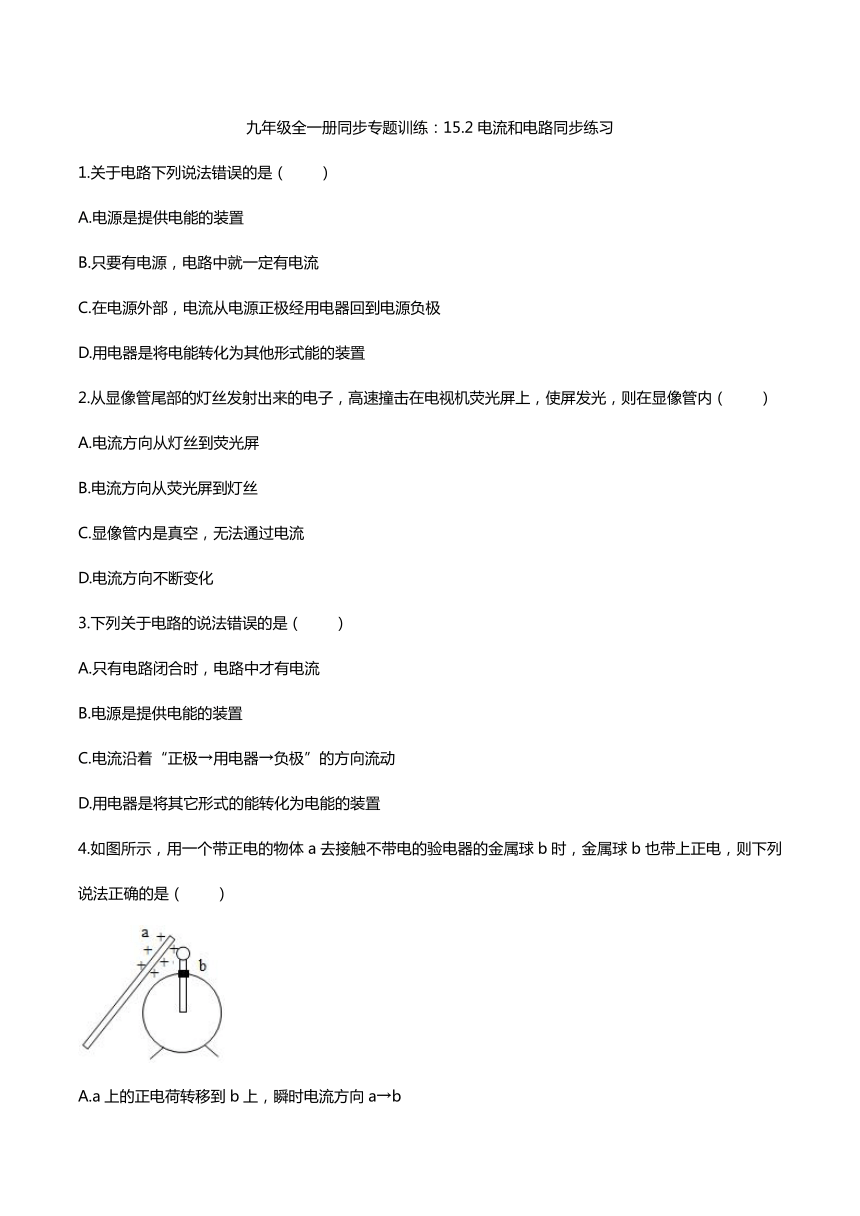

九年级全一册同步专题训练：15.2电流和电路同步练习
1.关于电路下列说法错误的是（　　）
A.电源是提供电能的装置
B.只要有电源，电路中就一定有电流
C.在电源外部，电流从电源正极经用电器回到电源负极
D.用电器是将电能转化为其他形式能的装置
2.从显像管尾部的灯丝发射出来的电子，高速撞击在电视机荧光屏上，使屏发光，则在显像管内（　　）
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空，无法通过电流
D.电流方向不断变化
3.下列关于电路的说法错误的是（　　）
A.只有电路闭合时，电路中才有电流
B.电源是提供电能的装置
C.电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其它形式的能转化为电能的装置
4.如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A.a上的正电荷转移到b上，瞬时电流方向a→b
B.a上的正电荷转移到b上，瞬时电流方向b→a
C.b上的一些电子转移到a上，瞬时电流方向b→a
D.b上的一些电子转移到a上，瞬时电流方向a→b

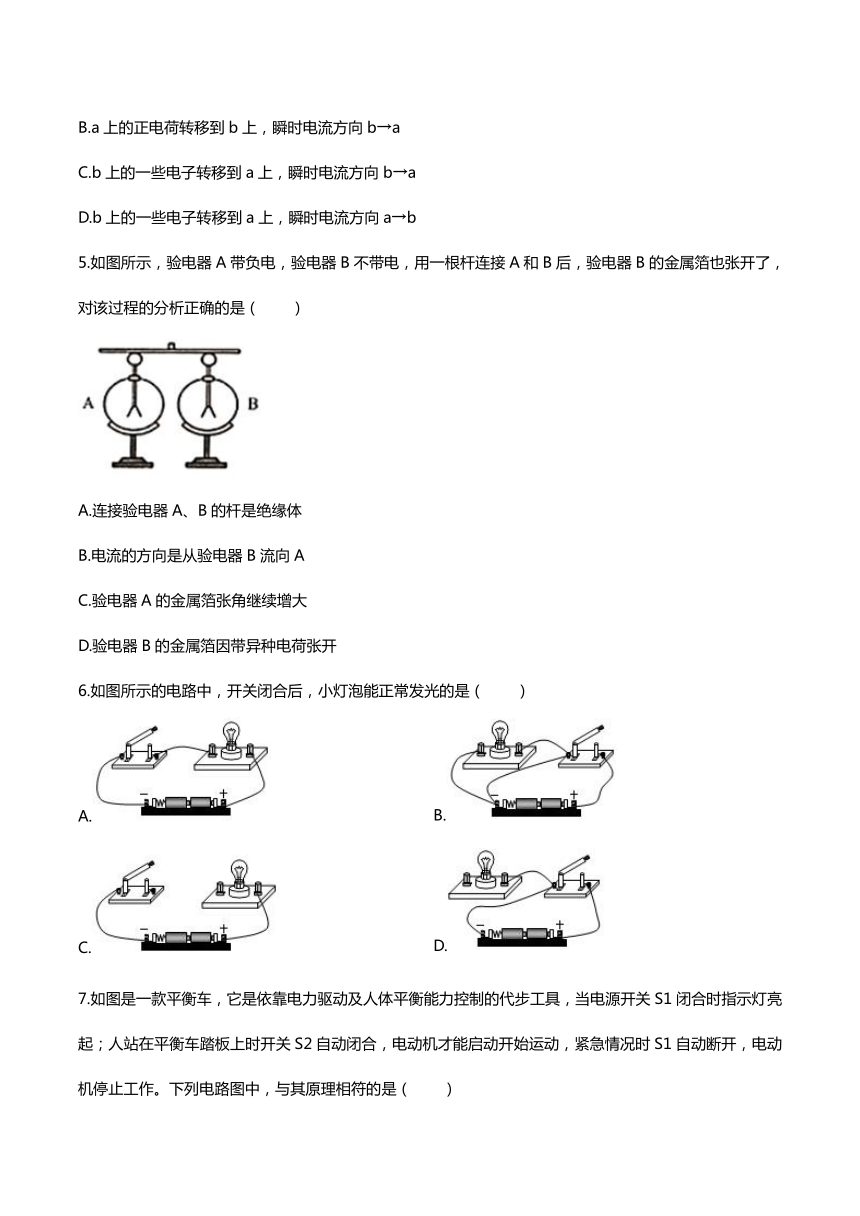

5.如图所示，验电器A带负电，验电器B不带电，用一根杆连接A和B后，验电器B的金属箔也张开了，对该过程的分析正确的是（　　）
A.连接验电器A、B的杆是绝缘体
B.电流的方向是从验电器B流向A
C.验电器A的金属箔张角继续增大
D.验电器B的金属箔因带异种电荷张开
6.如图所示的电路中，开关闭合后，小灯泡能正常发光的是（　　）
A.
B.
C.
D.

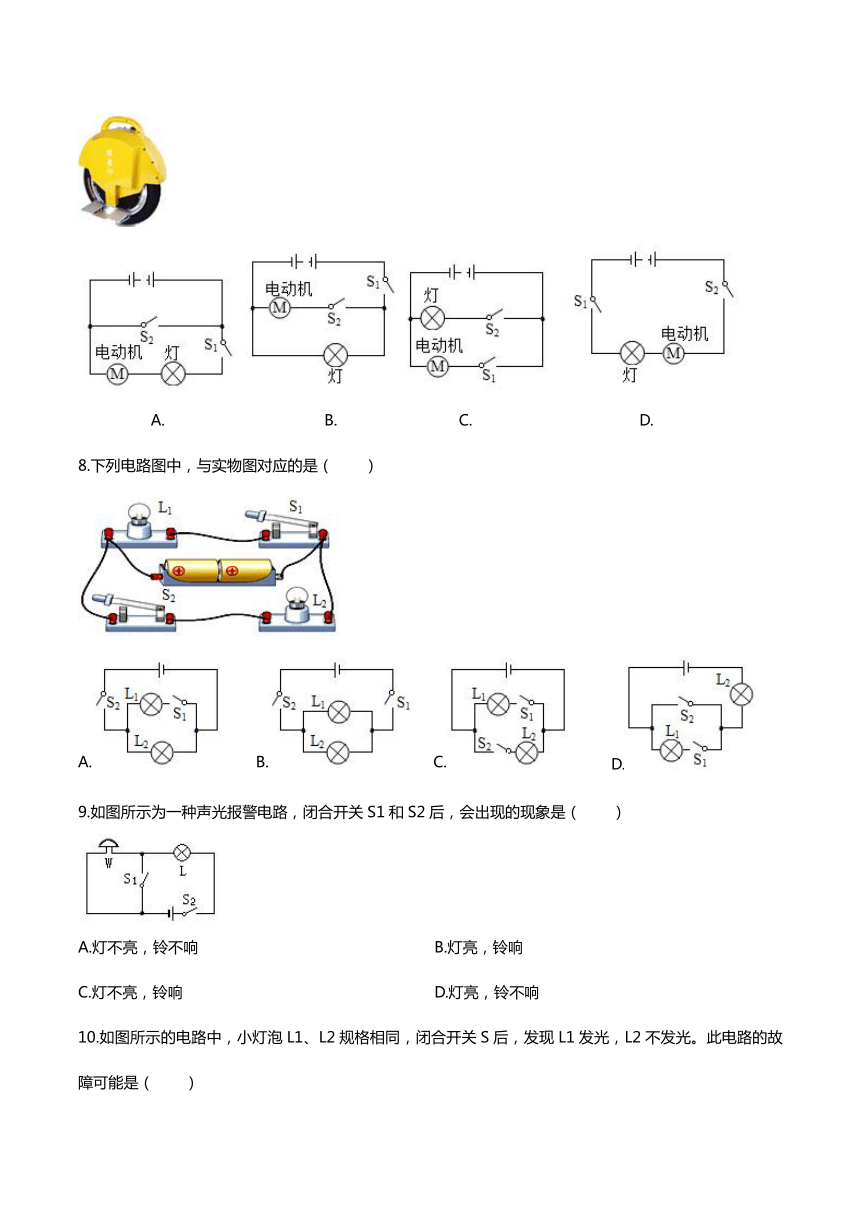

7.如图是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动开始运动，紧急情况时S1自动断开，电动机停止工作。下列电路图中，与其原理相符的是（　　）
A.
B.
C.
D.
8.下列电路图中，与实物图对应的是（　　）
A.
B.
C.
D.
9.如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（　　）
A.灯不亮，铃不响
B.灯亮，铃响
C.灯不亮，铃响
D.灯亮，铃不响
10.如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1发光，L2不发光。此电路的故障可能是（　　）
A.灯L1短路
B.灯L2短路
C.开关S接触不良
D.灯L2断路

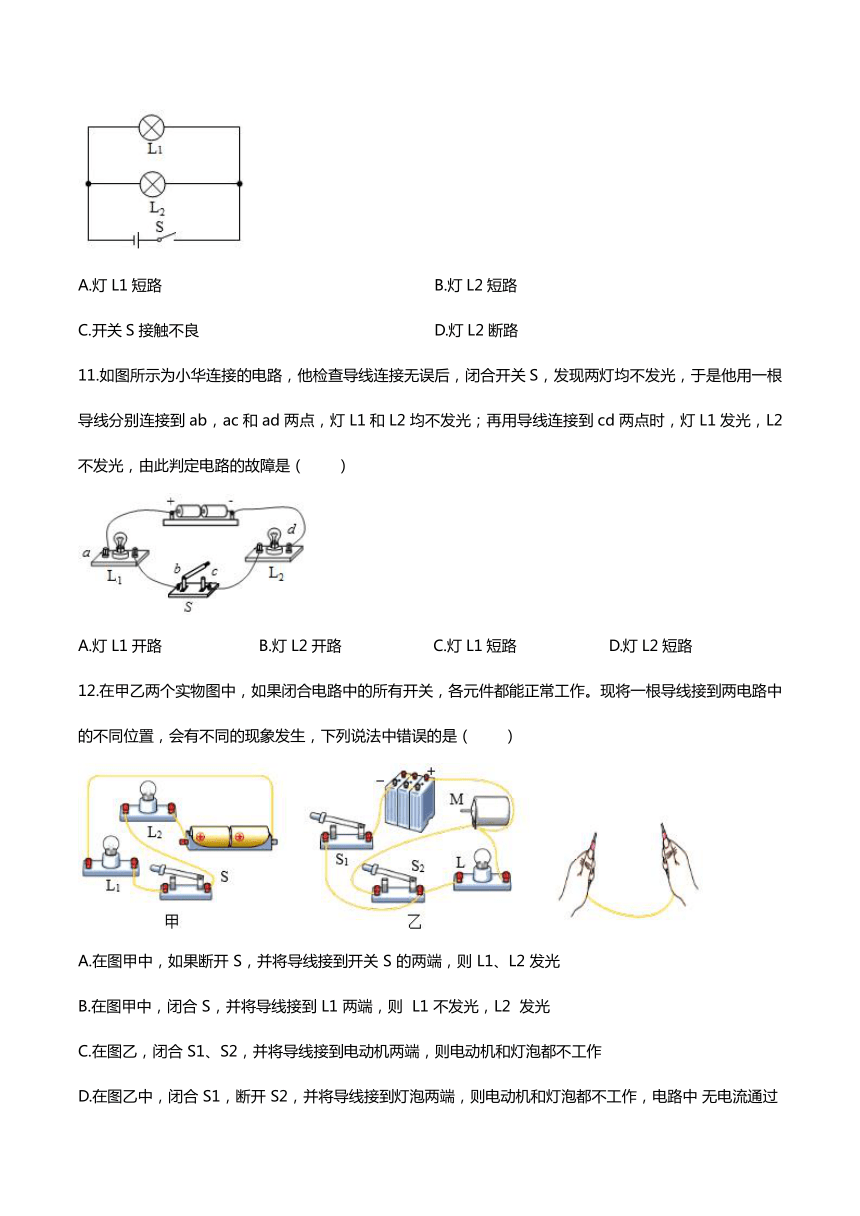

11.如图所示为小华连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，ac和ad两点，灯L1和L2均不发光；再用导线连接到cd两点时，灯L1发光，L2不发光，由此判定电路的故障是（　　）
A.灯L1开路
B.灯L2开路
C.灯L1短路
D.灯L2短路
12.在甲乙两个实物图中，如果闭合电路中的所有开关，各元件都能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（　　）
A.在图甲中，如果断开?S，并将导线接到开关?S?的两端，则?L1、L2?发光
B.在图甲中，闭合?S，并将导线接到?L1?两端，则??L1?不发光，L2??发光
C.在图乙，闭合?S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D.在图乙中，闭合?S1，断开?S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中?无电流通过

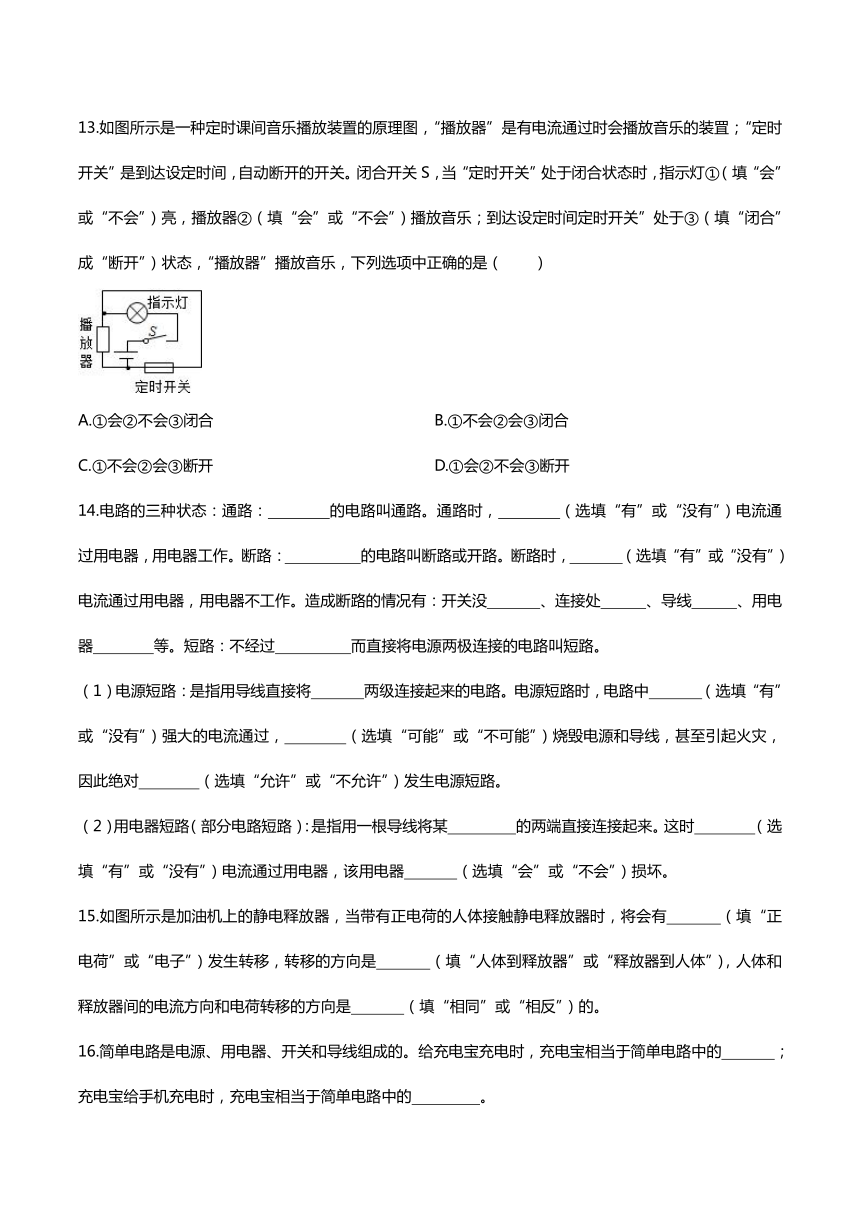

13.如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（　　）
A.①会②不会③闭合
B.①不会②会③闭合
C.①不会②会③断开
D.①会②不会③断开
14.电路的三种状态：通路：
的电路叫通路。通路时，
（选填“有”或“没有”）电流通过用电器，用电器工作。断路：
的电路叫断路或开路。断路时，
（选填“有”或“没有”）电流通过用电器，用电器不工作。造成断路的情况有：开关没
、连接处
、导线
、用电器
等。短路：不经过
而直接将电源两极连接的电路叫短路。
（1）电源短路：是指用导线直接将
两级连接起来的电路。电源短路时，电路中
（选填“有”或“没有”）强大的电流通过，
（选填“可能”或“不可能”）烧毁电源和导线，甚至引起火灾，因此绝对
（选填“允许”或“不允许”）发生电源短路。
（2）用电器短路（部分电路短路）：是指用一根导线将某
的两端直接连接起来。这时
（选填“有”或“没有”）电流通过用电器，该用电器
（选填“会”或“不会”）损坏。
15.如图所示是加油机上的静电释放器，当带有正电荷的人体接触静电释放器时，将会有
（填“正电荷”或“电子”）发生转移，转移的方向是
（填“人体到释放器”或“释放器到人体”），人体和释放器间的电流方向和电荷转移的方向是
（填“相同”或“相反”）的。
16.简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的
；充电宝给手机充电时，充电宝相当于简单电路中的
。
17.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。请你根据所给的电路图回答下列问题：
①起爆前定时开关S是
（闭合/断开）的。
②电路中安装一个灯泡，是为了在起爆前对电路起保护作用，防止发生
故障。
③设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作，拆弹专家应在图中
（填“a”或“b”）处剪断导线。
18.对于灯泡来说，电流在灯丝中无论沿什么方向流动都能发光。但是用半导体材料做成的二极管只能让一个方向的电流流过它（即单向导电性，二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）.如图所示灯泡发光，可知道电池的左边是
极，右边是
极（填“+”、“-”），导线中电流方向为
→
→
（填“A”、“B”、“C”）。
19.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）
20.根据电路图连接实物图
21.如图所示的电路中，有带风扇的电动机一只，电热丝一段，开关两只（S1、S2），插头一只，导线若干，利用这些器材可以连成一个有冷、热两档风的电吹风电路。要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。请你用笔画线作导线按要求将图中的元件连接起来（连线不要交叉）。
22.根据如图所示的实物图画出对应的电路图。
23.根据实物图画出相应的电路图：
24.为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图乙中的器材连成符合楼道灯要求的电路
25.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路。
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、Sl，断开S2
L1发光、L2不发光
闭合S、S2，断开S1
L1不发光、L2发光
断开S，闭合S1、S2
L1、L2均不发光
26.如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为一根导线的两端，可以用图乙所示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上。当n连接E时小灯泡发光，连接F时小灯泡不发光。由此可以确定
为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与
相连时，另一端只需接触一根导线就能将两根导线辨别开。若另一端接E时小灯泡不发光，则A和
为同一根导线的两端。
（3）接着小明和小亮两同学按照如图丙所示的电路图合作连接了电路。当他们刚连接好最后一根导线时，就发现灯L2亮了，而灯L1不亮，他们在实验操作中的不当之处是
。
（4）关于灯L1不亮，小明认为是L1断路了，而小亮说L1没有断路，你认为造成灯L1不亮的原因可能是
，理由是
。
九年级全一册同步专题训练：15.2电流和电路同步练习答案
1.关于电路下列说法错误的是（　　）
A.电源是提供电能的装置
B.只要有电源，电路中就一定有电流
C.在电源外部，电流从电源正极经用电器回到电源负极
D.用电器是将电能转化为其他形式能的装置
答案：B
2.从显像管尾部的灯丝发射出来的电子，高速撞击在电视机荧光屏上，使屏发光，则在显像管内（　　）
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空，无法通过电流
D.电流方向不断变化
答案：B
3.下列关于电路的说法错误的是（　　）
A.只有电路闭合时，电路中才有电流
B.电源是提供电能的装置
C.电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其它形式的能转化为电能的装置
答案：D
4.如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A.a上的正电荷转移到b上，瞬时电流方向a→b
B.a上的正电荷转移到b上，瞬时电流方向b→a
C.b上的一些电子转移到a上，瞬时电流方向b→a
D.b上的一些电子转移到a上，瞬时电流方向a→b
答案：D
5.如图所示，验电器A带负电，验电器B不带电，用一根杆连接A和B后，验电器B的金属箔也张开了，对该过程的分析正确的是（　　）
A.连接验电器A、B的杆是绝缘体
B.电流的方向是从验电器B流向A
C.验电器A的金属箔张角继续增大
D.验电器B的金属箔因带异种电荷张开
答案：B
6.如图所示的电路中，开关闭合后，小灯泡能正常发光的是（　　）
A.
B.
C.
D.
答案：A
7.如图是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动开始运动，紧急情况时S1自动断开，电动机停止工作。下列电路图中，与其原理相符的是（　　）
A.
B.
C.
D.
答案：B
8.下列电路图中，与实物图对应的是（　　）
A.
B.
C.
D.
答案：C
9.如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（　　）
A.灯不亮，铃不响
B.灯亮，铃响
C.灯不亮，铃响
D.灯亮，铃不响
答案：D
10.如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1发光，L2不发光。此电路的故障可能是（　　）
A.灯L1短路
B.灯L2短路
C.开关S接触不良
D.灯L2断路
答案：D
11.如图所示为小华连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，ac和ad两点，灯L1和L2均不发光；再用导线连接到cd两点时，灯L1发光，L2不发光，由此判定电路的故障是（　　）
A.灯L1开路
B.灯L2开路
C.灯L1短路
D.灯L2短路
答案：B
12.在甲乙两个实物图中，如果闭合电路中的所有开关，各元件都能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（　　）
A.在图甲中，如果断开S，并将导线接到开关S的两端，则L1、L2发光
B.在图甲中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
C.在图乙，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D.在图乙中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
答案：D
13.如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（　　）
A.①会②不会③闭合
B.①不会②会③闭合
C.①不会②会③断开
D.①会②不会③断开
答案：D
14.电路的三种状态：通路：
的电路叫通路。通路时，
（选填“有”或“没有”）电流通过用电器，用电器工作。断路：
的电路叫断路或开路。断路时，
（选填“有”或“没有”）电流通过用电器，用电器不工作。造成断路的情况有：开关没
、连接处
、导线
、用电器
等。短路：不经过
而直接将电源两极连接的电路叫短路。
（1）电源短路：是指用导线直接将
两级连接起来的电路。电源短路时，电路中
（选填“有”或“没有”）强大的电流通过，
（选填“可能”或“不可能”）烧毁电源和导线，甚至引起火灾，因此绝对
（选填“允许”或“不允许”）发生电源短路。
（2）用电器短路（部分电路短路）：是指用一根导线将某
的两端直接连接起来。这时
（选填“有”或“没有”）电流通过用电器，该用电器
（选填“会”或“不会”）损坏。
答案：处处连通；有；断开；没有；闭合；接触不良；断开；损坏；用电器；（1）电源；有；可能；不允许；（2）用电器；没有；不会。
15.如图所示是加油机上的静电释放器，当带有正电荷的人体接触静电释放器时，将会有
（填“正电荷”或“电子”）发生转移，转移的方向是
（填“人体到释放器”或“释放器到人体”），人体和释放器间的电流方向和电荷转移的方向是
（填“相同”或“相反”）的。
答案：电子；释放器到人体；相反。
16.简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的
；充电宝给手机充电时，充电宝相当于简单电路中的
。
答案：用电器
电源
17.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。请你根据所给的电路图回答下列问题：
①起爆前定时开关S是
（闭合/断开）的。
②电路中安装一个灯泡，是为了在起爆前对电路起保护作用，防止发生
故障。
③设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作，拆弹专家应在图中
（填“a”或“b”）处剪断导线。
答案：①闭合；②短路；③a。
18.对于灯泡来说，电流在灯丝中无论沿什么方向流动都能发光。但是用半导体材料做成的二极管只能让一个方向的电流流过它（即单向导电性，二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）.如图所示灯泡发光，可知道电池的左边是
极，右边是
极（填“+”、“-”），导线中电流方向为
→
→
（填“A”、“B”、“C”）。
答案：-，+，B，C，A。
19.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）
答案：
20.根据电路图连接实物图
答案：
21.如图所示的电路中，有带风扇的电动机一只，电热丝一段，开关两只（S1、S2），插头一只，导线若干，利用这些器材可以连成一个有冷、热两档风的电吹风电路。要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。请你用笔画线作导线按要求将图中的元件连接起来（连线不要交叉）。
答案：
22.根据如图所示的实物图画出对应的电路图。
答案：
23.根据实物图画出相应的电路图：
答案：
24.为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图乙中的器材连成符合楼道灯要求的电路
答案：
25.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路。
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、Sl，断开S2
L1发光、L2不发光
闭合S、S2，断开S1
L1不发光、L2发光
断开S，闭合S1、S2
L1、L2均不发光
答案：
26.如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为一根导线的两端，可以用图乙所示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上。当n连接E时小灯泡发光，连接F时小灯泡不发光。由此可以确定
为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与
相连时，另一端只需接触一根导线就能将两根导线辨别开。若另一端接E时小灯泡不发光，则A和
为同一根导线的两端。
（3）接着小明和小亮两同学按照如图丙所示的电路图合作连接了电路。当他们刚连接好最后一根导线时，就发现灯L2亮了，而灯L1不亮，他们在实验操作中的不当之处是
。
（4）关于灯L1不亮，小明认为是L1断路了，而小亮说L1没有断路，你认为造成灯L1不亮的原因可能是
，理由是
。
答案：（1）CF；（2）F；D；（3）连接电路时没有断开开关；（4）L1短路了；若L1断路，则L2也不会亮。
