串、并联电路中电压的规律
引入新课
家用电器通常东欧要并联在电路中，而节日小彩灯既有串联、又有并联，他们为什么不像家用电器那样，全部并联起来呢？
观察与思考：
现在有不同规格的两个灯泡串联，闭合开关，两灯泡都能发光吗？发光亮度一样吗？
提出问题：
串联电路中，用电器两端的电压与电源两端电压有什么关系？
一、串联电路的电压规律
L1
L2
1

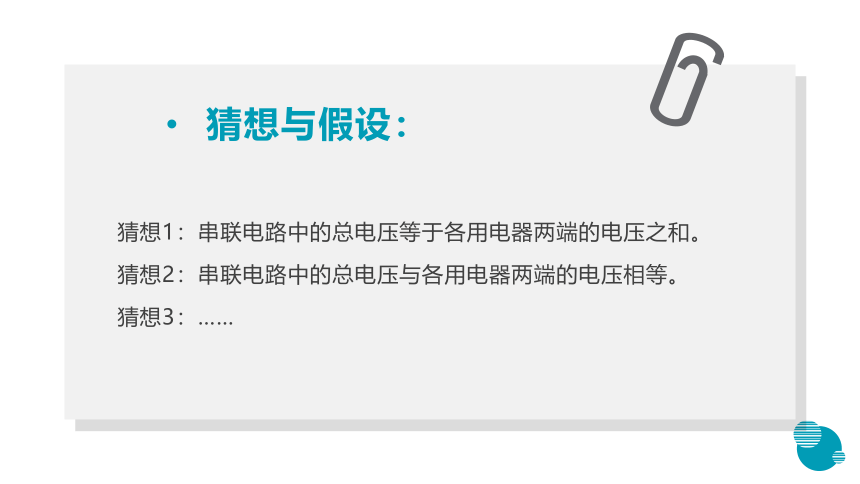

猜想与假设：
猜想1：串联电路中的总电压等于各用电器两端的电压之和。
猜想2：串联电路中的总电压与各用电器两端的电压相等。
猜想3：……
设计实验：
L2
A
B
C
L1
1.设计实验电路并画出电路图。
2.选用不同规格的小灯泡L1、L2连接电路。根据电源电压选择电压表的量程。
3.将电压表的两端分别连到A与B、B与C、A与C，测量电压UAB、UBC、UAC。
进
行
实
验
与
收
集
数
据
A
B
C
V
+
-
A
B
C
观测对象
灯泡L1两端的电压U1/V
灯泡L2两端的电压U2/V
L1和L2串联后的总电压U/V
测量
结果
第一次
第二次
进行实验与收集数据：
A
B
C
+
-
V
V
+
-
分析与论证：
分析以上的实验数据，可得出探究的结论：
串联电路中的总电压等于各用电器两端的电压之和。
字母表达式为：
U=U1+U2
想想做做
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
实验结果表明：
电池组两端的电压等于每节电池电压之和。
二、并联电路的电压规律
L2
S
L1
提出问题:
并联电路各支路用电器两端的电压与电源两端电压有怎样的关系？
1
猜想与假设：
猜想1：并联电路各支路两端的电压之和等于电源两端的总电压
猜想2：并联电路各支路两端的电压相等，并等于电源两端的总电压
猜想3：……
设计实验：
L1
L2
L1
L2
1.设计实验电路图。
2.电压表要选择合适的量程。
3.设计实验步骤
4.设计实验数据表格，如实记录实验数据
分别把电压表接在L1两端、L2两端和电源两端，测量电压，看看它们之间有什么关系。
换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。
实验注意事项：
进
行
实
验
与
收
集
数
据
观测对象
灯泡L1两端的电压U1/V
灯泡L2两端的电压U2/V
总电压U/v
测量结果
第一次
第二次
+
-
V
+
-
V
+
V
-
进行实验与收集数据：
分析以上的实验数据，可得出探究的结论：
并联电路各支路两端的电压相等，且等于电源两端的总电压
字母表达式为：
U=U1=U2
分析与论证：
——课堂小结——
2、并联电路的电压规律：
1、串联电路的电压规律：
串联电路中的总电压等于各用电器两端的电压之和
字母表达式为：
U=U1+U2
并联电路各支路两端的电压相等，且等于电源两端的总电压
U=U1=U2
字母表达式为：
——随堂练习——
1.灯L1、L2并联接入电路中，测得L1两端电压2.5V，则L2两端电压为（
）
A.大于2.5V
B.等于2.5V
C.小于2.5V
D.条件不足，无法确定
B
2.灯L1与L2串联在电路中，灯L1比L2亮两倍，通过L1电流为0.5A，则通过灯L2电流为（
）
A.小于0.5A
B.大于0.5A
C.等于0.5A
D.等于0.25A
C
3.下列说法正确的是（
）
A、两灯串联，这两灯的亮度一定相同
B、通过两灯的电流相同，这两灯一定是串联
C、两灯并联，这两灯两端的电压一定相同　　　　　　　　　　　　　　　D、两灯两端的电压相同，这两灯一定是并联
C
——随堂练习——
4.下列电路图中正确的是（
）
——随堂练习——
A.
B.
C.
D.
D
5.将两灯串联接在电路中，加在它们两端的电压之比为2:1，若把它们并联后接入电路中，则加在它们两端的电压（
）
A.
2
:
1
B.
1
:
2
C.
1
:
1
D.条件不足，无法判断
C
——随堂练习——
