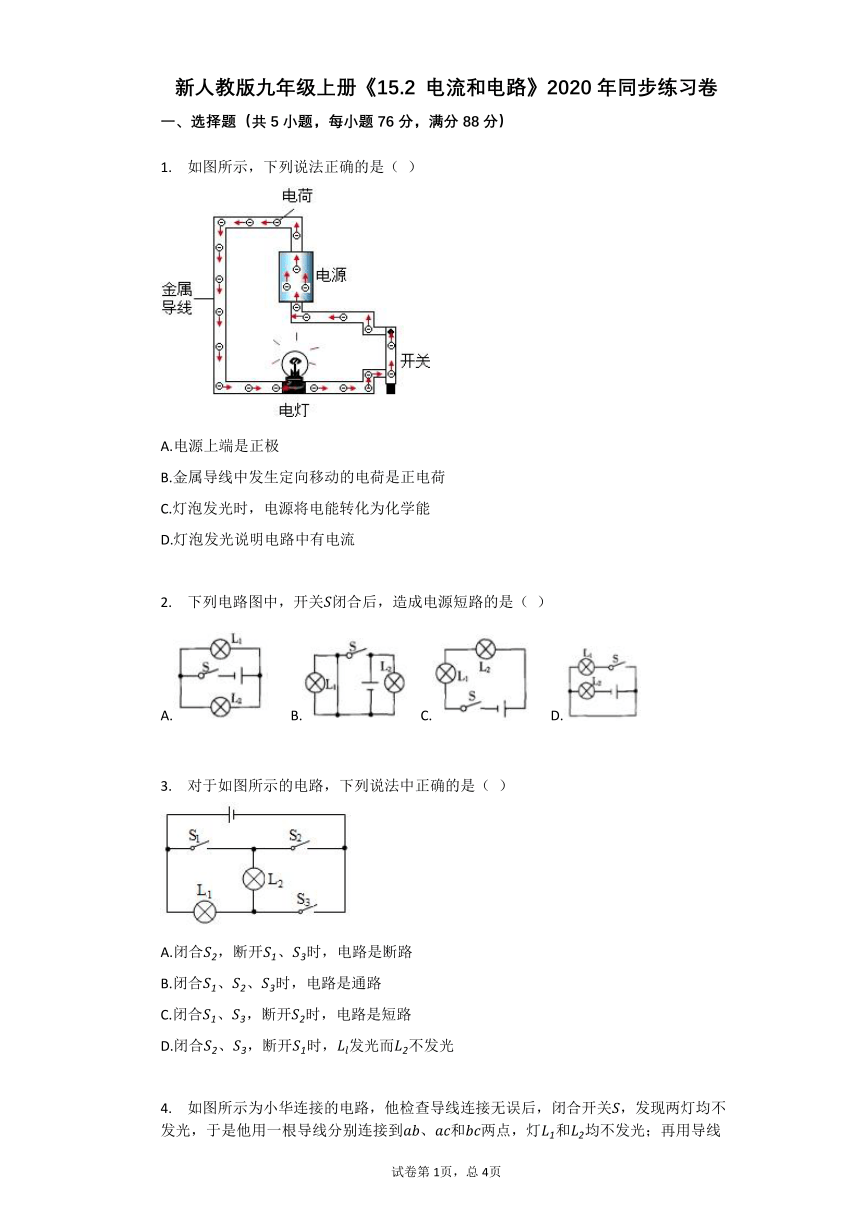

新人教版九年级上册《15.2 电流和电路》2020年同步练习卷
一、选择题（共5小题，每小题76分，满分88分）
?
1. 如图所示，下列说法正确的是（ ）

A.电源上端是正极
B.金属导线中发生定向移动的电荷是正电荷
C.灯泡发光时，电源将电能转化为化学能
D.灯泡发光说明电路中有电流
?
2. 下列电路图中，开关S闭合后，造成电源短路的是（ ）




A. B. C. D.
?
3. 对于如图所示的电路，下列说法中正确的是（ ）

A.闭合S2，断开S1、S3时，电路是断路
B.闭合S1、S2、S3时，电路是通路
C.闭合S1、S3，断开S2时，电路是短路
D.闭合S2、S3，断开S1时，Ll发光而L2不发光
?

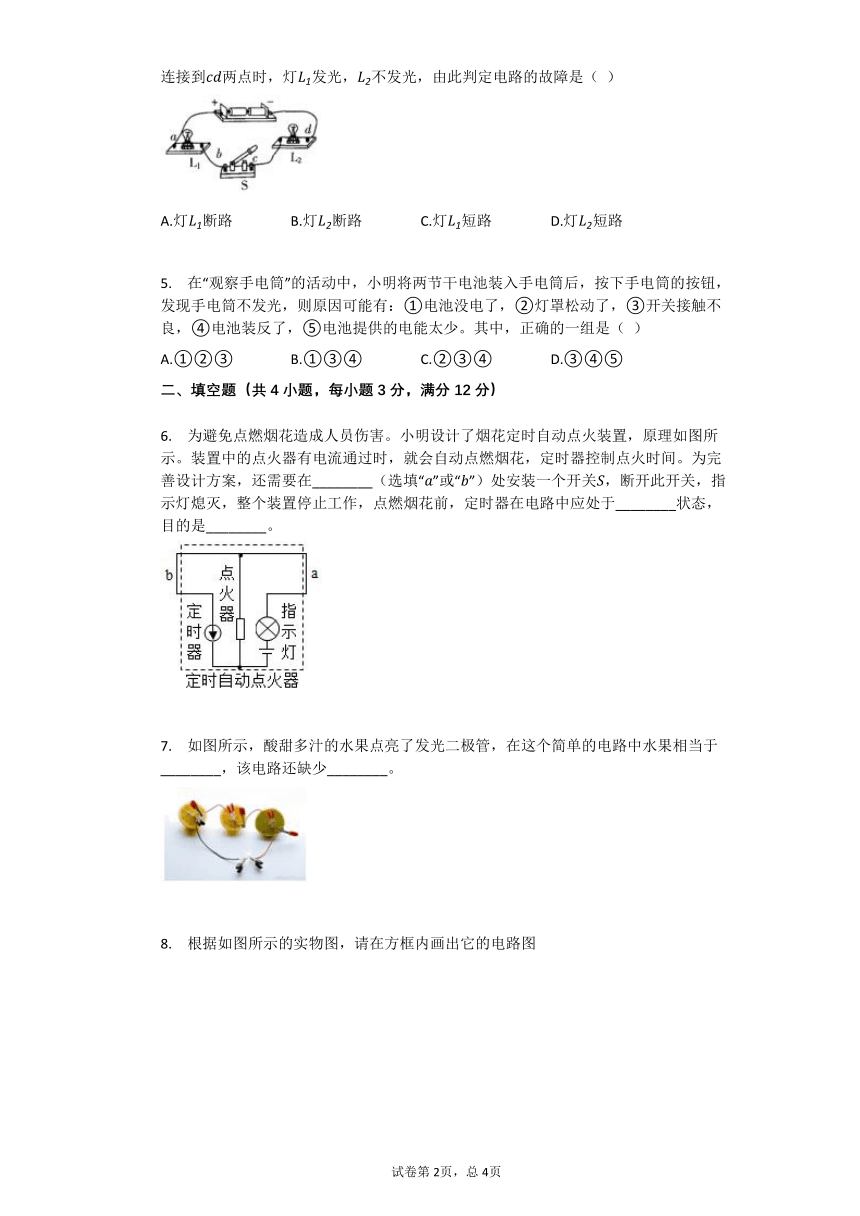

4. 如图所示为小华连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、ac和bc两点，灯L1和L2均不发光；再用导线连接到cd两点时，灯L1发光，L2不发光，由此判定电路的故障是（ ）





A.灯L1断路 B.灯L2断路 C.灯L1短路 D.灯L2短路
?
5. 在“观察手电筒”的活动中，小明将两节干电池装入手电筒后，按下手电筒的按钮，发现手电筒不发光，则原因可能有：①电池没电了，②灯罩松动了，③开关接触不良，④电池装反了，⑤电池提供的电能太少。其中，正确的一组是（ ）




A.①②③ B.①③④ C.②③④ D.③④⑤
二、填空题（共4小题，每小题3分，满分12分）
?
6. 为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在________（选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点燃烟花前，定时器在电路中应处于________状态，目的是________。

?
7. 如图所示，酸甜多汁的水果点亮了发光二极管，在这个简单的电路中水果相当于________，该电路还缺少________。

?
8. 根据如图所示的实物图，请在方框内画出它的电路图
?
9. 按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示。当单刀多掷开关接通位置“1”时，东西方向的________灯发光。当单刀多掷开关接通位置“3”时，允许________方向的车辆通行。

参考答案与试题解析
新人教版九年级上册《15.2 电流和电路》2020年同步练习卷
一、选择题（共5小题，每小题76分，满分88分）
1.
【答案】
D
2.
【答案】
B
3.
【答案】
D
4.
【答案】
B
5.
【答案】
A
二、填空题（共4小题，每小题3分，满分12分）
6.
【答案】
a,通路,进行倒计时，避免点燃烟花造成人员伤害
7.
【答案】
电源,开关
8.
【答案】
9.
【答案】
红,东西
