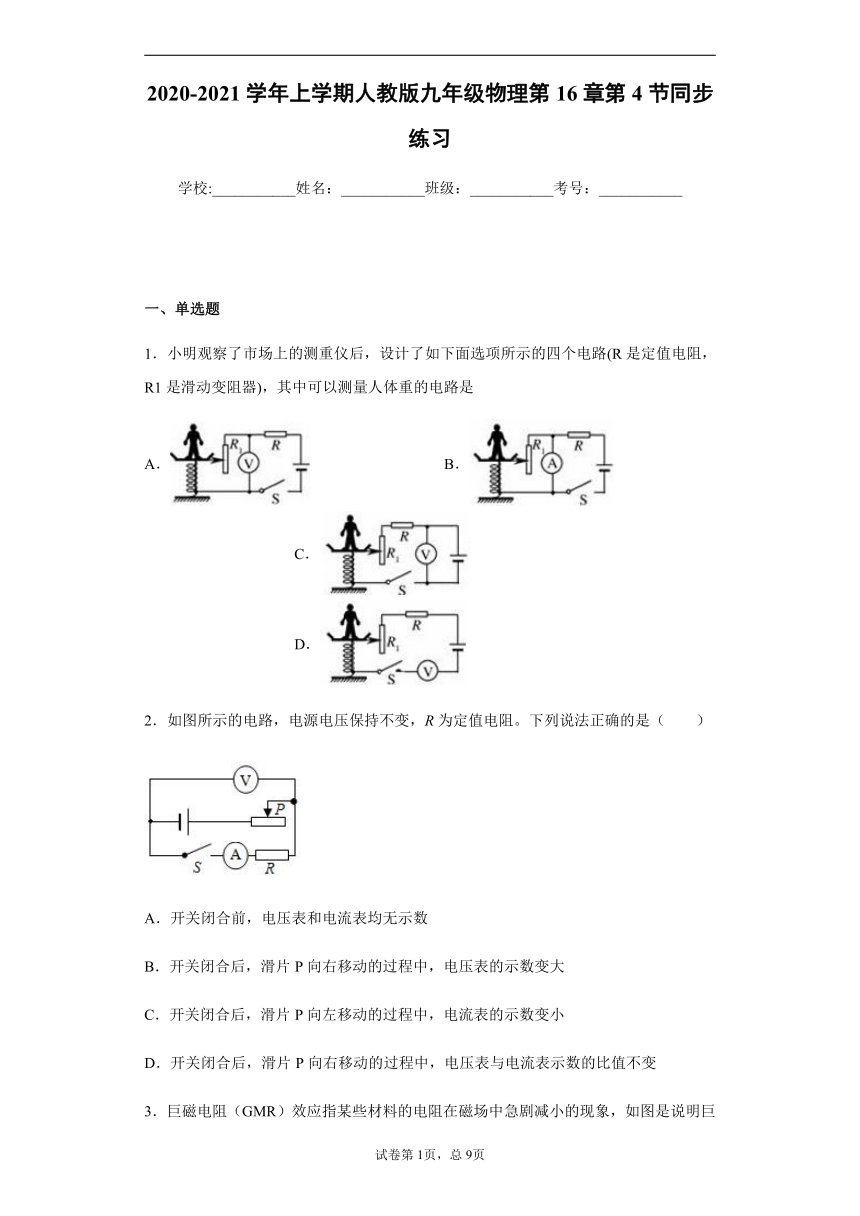

2020-2021学年上学期人教版九年级物理第16章第4节变阻器同步练习word版有答案

2020-2021学年上学期人教版九年级物理第16章第4节同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．小明观察了市场上的测重仪后，设计了如下面选项所示的四个电路(R是定值电阻，R1是滑动变阻器)，其中可以测量人体重的电路是
A．
B．
C．
D．
2．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（　　）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大
C．开关闭合后，滑片P向左移动的过程中，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变
3．巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（　　）
A．指示灯变暗，电压表示数变大
B．指示灯变暗，电压表示数变小
C．指示灯变亮，电压表示数变大
D．指示灯变亮，电压表示数变小
4．小明自制了一种测定风速的装置，如图所示。其中风速表是由电压表改装而成，R
为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连。当风速增大时，下列判断正确的是（　　）
A．活塞A向下移动，电压表示数变大
B．活塞A向下移动，电压表示数变小
C．活塞A向上移动，电压表示数变大
D．活塞A向上移动，电压表示数变小
5．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装面成能实现身高越高身高仪示数越大且刻度均匀的电路是（　　）
A．
B．
C．
D．

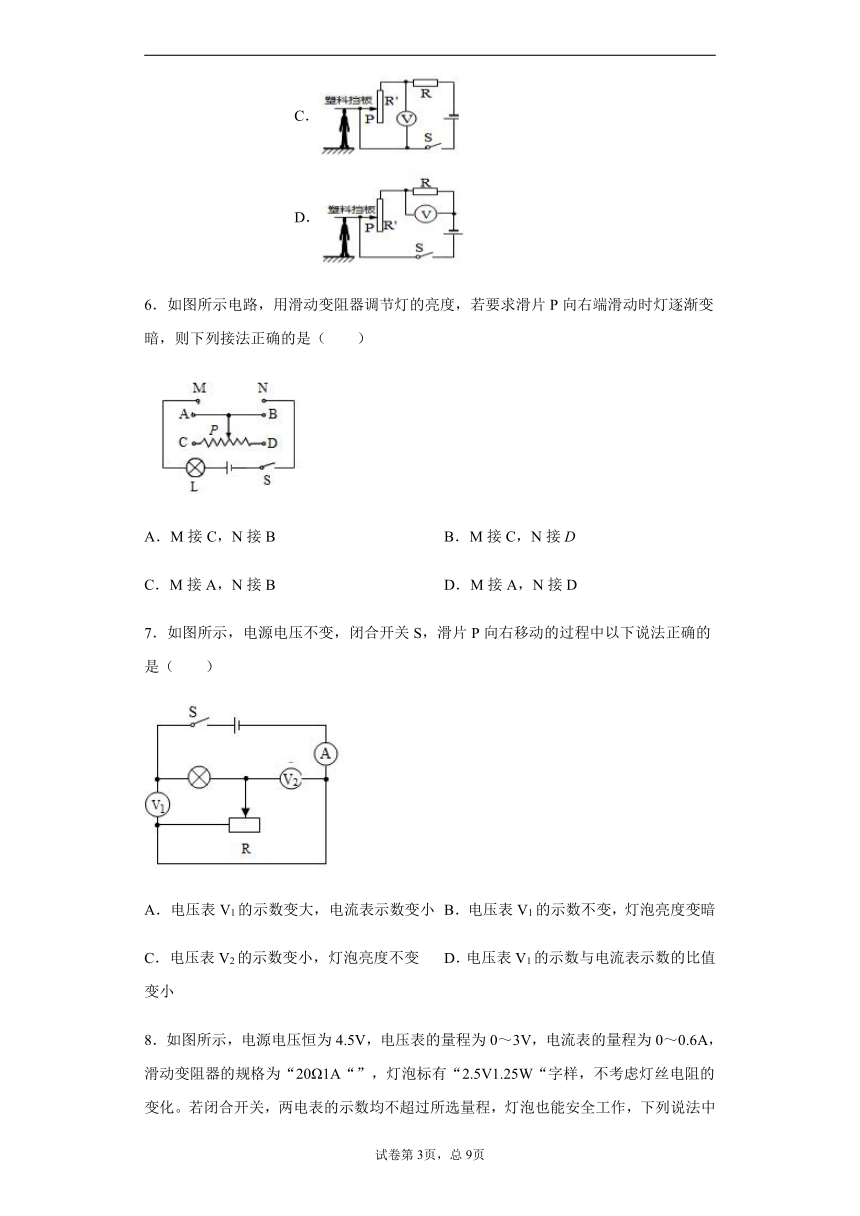

6．如图所示电路，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（　　）
A．M接C，N接B
B．M接C，N接D
C．M接A，N接B
D．M接A，N接D
7．如图所示，电源电压不变，闭合开关S，滑片P向右移动的过程中以下说法正确的是（　　）
A．电压表V1的示数变大，电流表示数变小
B．电压表V1的示数不变，灯泡亮度变暗
C．电压表V2的示数变小，灯泡亮度不变
D．电压表V1的示数与电流表示数的比值变小

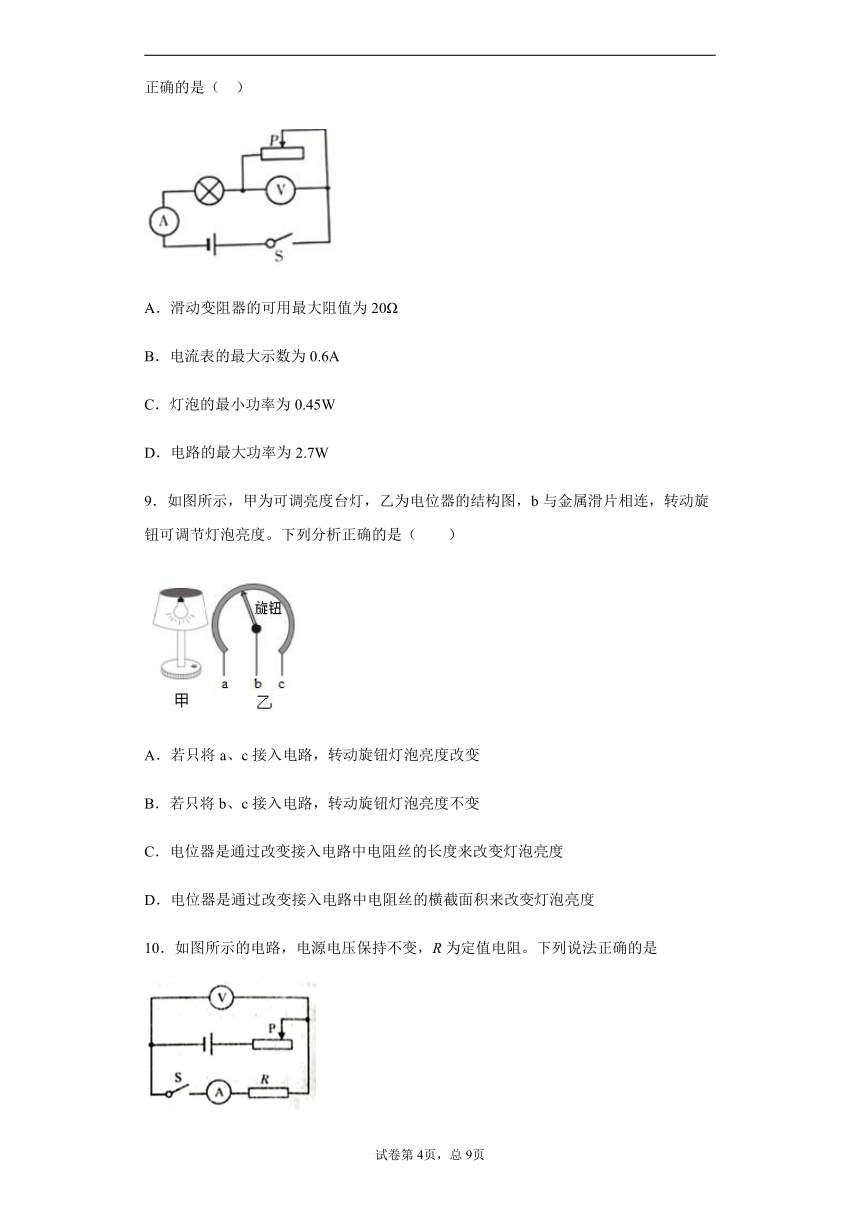

8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。若闭合开关，两电表的示数均不超过所选量程，灯泡也能安全工作，下列说法中正确的是（
）
A．滑动变阻器的可用最大阻值为20Ω
B．电流表的最大示数为0.6A
C．灯泡的最小功率为0.45W
D．电路的最大功率为2.7W
9．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
10．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，R的功率变大
C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小

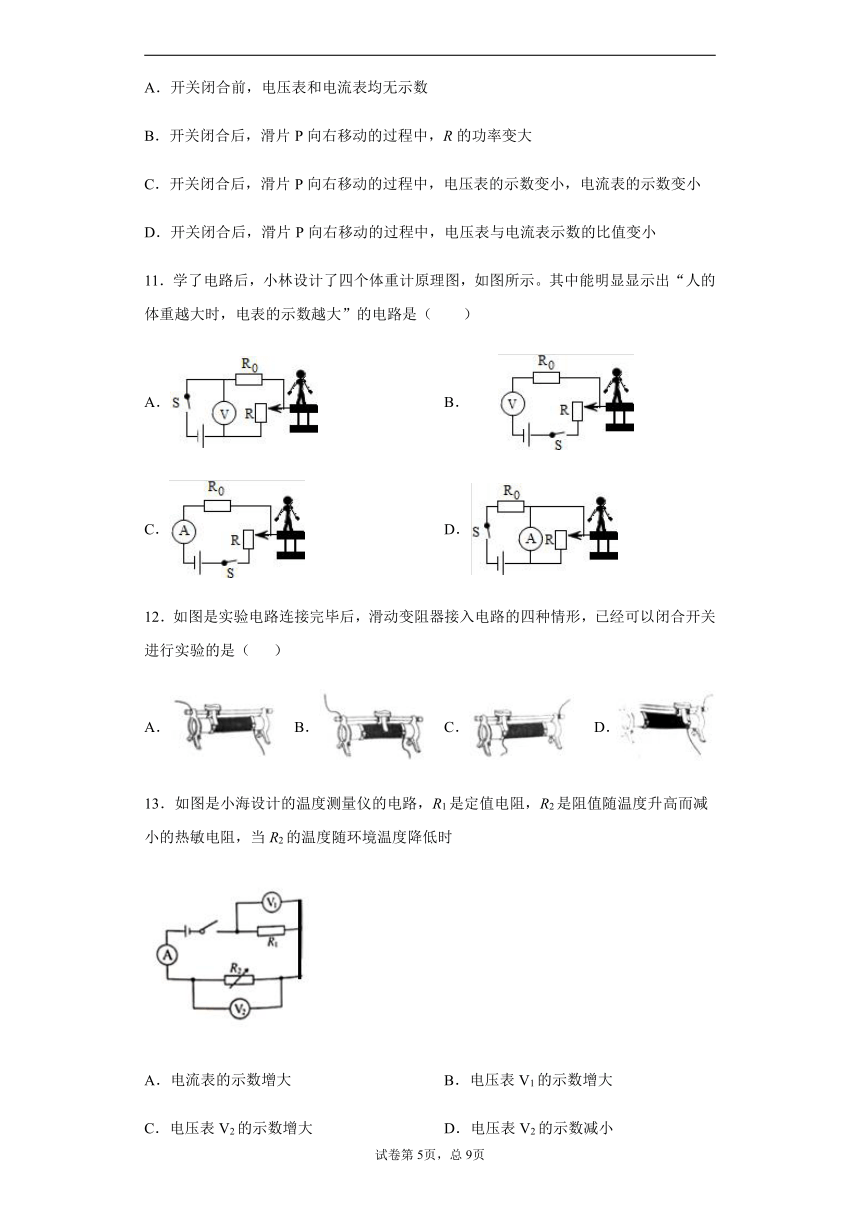

11．学了电路后，小林设计了四个体重计原理图，如图所示。其中能明显显示出“人的体重越大时，电表的示数越大”的电路是（　　）
A．
B．
C．
D．
12．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（
）
A．
B．
C．
D．
13．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时
A．电流表的示数增大
B．电压表V1的示数增大
C．电压表V2的示数增大
D．电压表V2的示数减小
14．小林同学学习完滑动变阻器的知识后，自己设计了如图的电路。如将图中滑动变阻器的滑片向右慢慢移动，观察各电表的示数变化，下列判断正确的是（　　）
A．电流表示数都变小，电压表示数变大
B．电流表、电压表示数都不变
C．电流表A1示数变大，电压表示数不变
D．电流表A1和电压表示数都不变
15．在如图所示的电路中，闭合开关后，当滑片P向右移动时，下列说法正确的是（
）
A．电流表示数变大
B．电流表示数变小
C．灯泡L的亮度变暗
D．电压表V示数变大
16．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（　　）
A．6V、1.5W
B．6V、0.75W
C．3V、1.5W
D．3V、0.75W
二、填空题
17．如图甲所示，将一重为8N的物块用细线系在弹簧测力计的挂钩上，将它浸没在水中静止时弹簧测力计示数为5N，则物块受到的浮力是_______N，浮力的方向是____。如图乙所示电路，电源电压恒定不变且等于灯泡的额定电压，闭合开关S，当滑动变阻器的滑片P向左移动时，电路的总电阻_____，电压表示数_____。（两空均选填“变大”、“变小”或“不变”）
18．如图所示是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向滑动变阻器的______（填“上端”或“下端”）滑动，变阻器连入电路的电阻_______（填“变大”或“不变”或“变小”），电流表（重量表）的示数将______（填“变大”或“不变”或“变小”）。
三、作图题
19．将所给电路连接完整，已知L1、L2电阻约为8Ω。要求：L1、L2并联，S1、S2分别控制L1、L2，电流表测干路电流，滑动变阻器滑片向左滑动时L1变亮，导线不能交叉。
（______）
四、简答题
20．如图是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属片是杠杆的一端，从油量表
(相当于电流表)指针所指的刻度，就可以知道油箱内油面的高度。请简述其工作原理。
五、实验题
21．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图；
（______）
（2）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是__________________；如发现电流表、电压表的指针均反偏，最简单的解决方法是________；如移动滑片P发现灯泡亮度很暗，且亮度没有什么变化，则原因可能为___________。
22．按要求完成填空。
(1)如图1所示，敲击音叉时，音叉发声，乒乓球弹起，说明_____。
(2)如图2所示，A、B是质量相同的物体，图中实验操作是为了探究重力势能大小与_____的关系。
(3)如图3所示，电阻箱的电阻是_____Ω。
(4)如图4所示，用力击打鸡蛋下面的硬纸片，可以发现硬纸片被击飞而鸡蛋却落在杯中，鸡蛋没有飞出是因为鸡蛋具有_____。
试卷第1页，总3页
试卷第1页，总3页
参考答案
1．A
2．D
3．A
4．C
5．A
6．A
7．B
8．C
9．C
10．C
11．C
12．A
13．C
14．D
15．A
16．B
17．3
竖直向上
变小
变小
18．下端
变小
变大
19．
20．见解析
21．
小灯泡断路
调换电源的正负极
滑动变阻器同时接入下方两个接线柱
22．声音是由物体振动产生的
高度
7308
惯性
答案第1页，总2页
答案第1页，总2页
