2020-2021学年上学期人教版九年级物理第17章第4节同步练习（含答案）

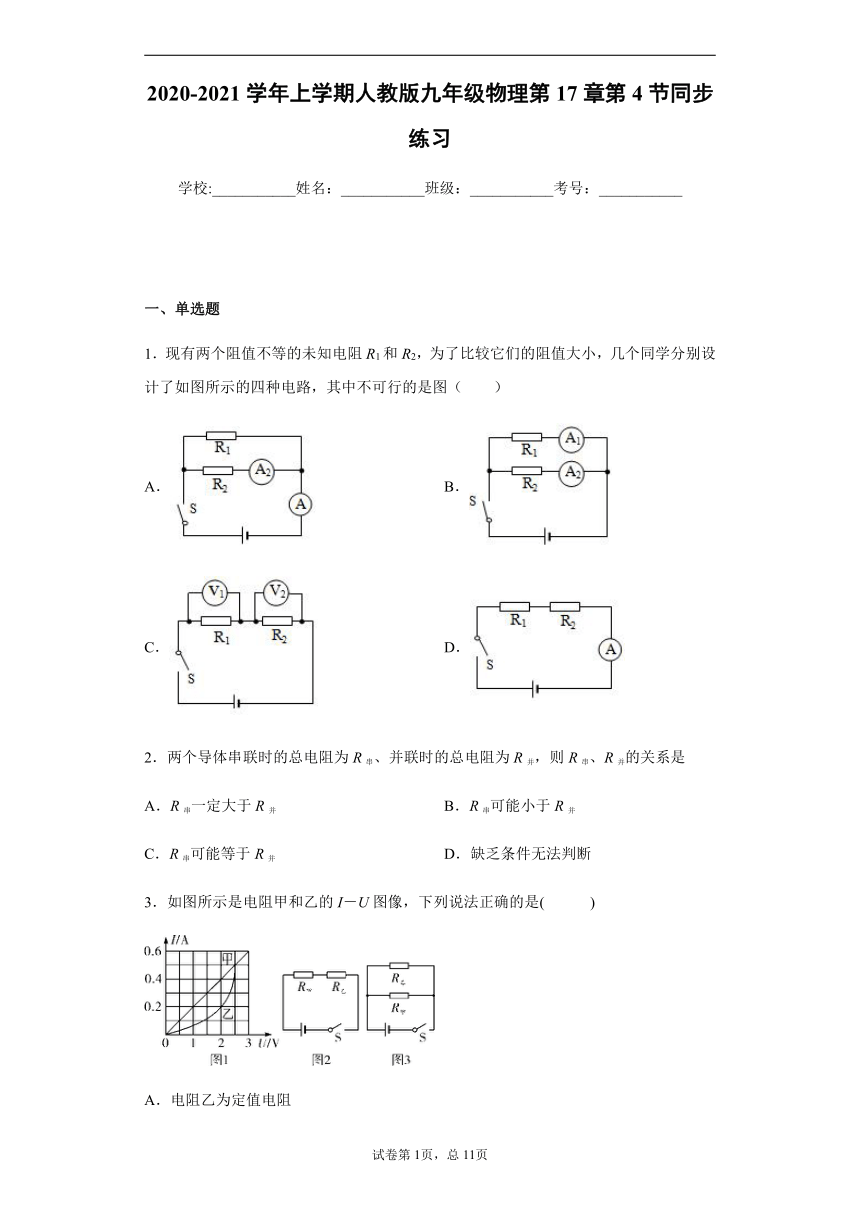

2020-2021学年上学期人教版九年级物理第17章第4节同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（
）
A．
B．
C．
D．
2．两个导体串联时的总电阻为R串、并联时的总电阻为R并，则R串、R并的关系是
A．R串一定大于R并
B．R串可能小于R并
C．R串可能等于R并
D．缺乏条件无法判断
3．如图所示是电阻甲和乙的I－U图像，下列说法正确的是(　
　)
A．电阻乙为定值电阻
B．当电阻甲两端电压为2
V时，R甲＝0.4
Ω
C．如图2所示，当开关S闭合，电路电流为0.2
A时，电路总电阻是15
Ω
D．如图3所示，当开关S闭合，电源电压为2
V时，电路总电流为0.4
A

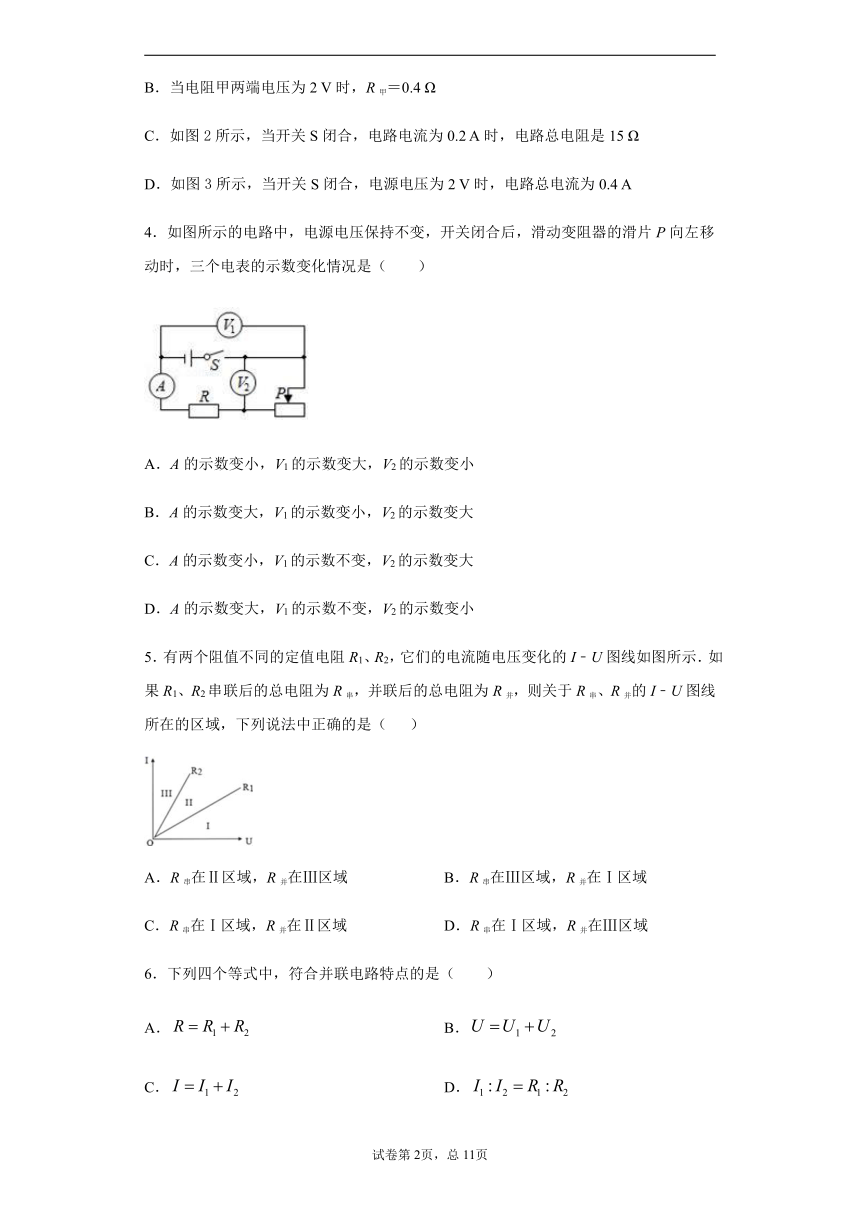

4．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（
）
A．A的示数变小，V1的示数变大，V2的示数变小
B．A的示数变大，V1的示数变小，V2的示数变大
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数不变，V2的示数变小
5．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I﹣U图线所在的区域，下列说法中正确的是（
）
A．R串在Ⅱ区域，R并在Ⅲ区域
B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域
D．R串在Ⅰ区域，R并在Ⅲ区域
6．下列四个等式中，符合并联电路特点的是（　　）
A．
B．
C．
D．

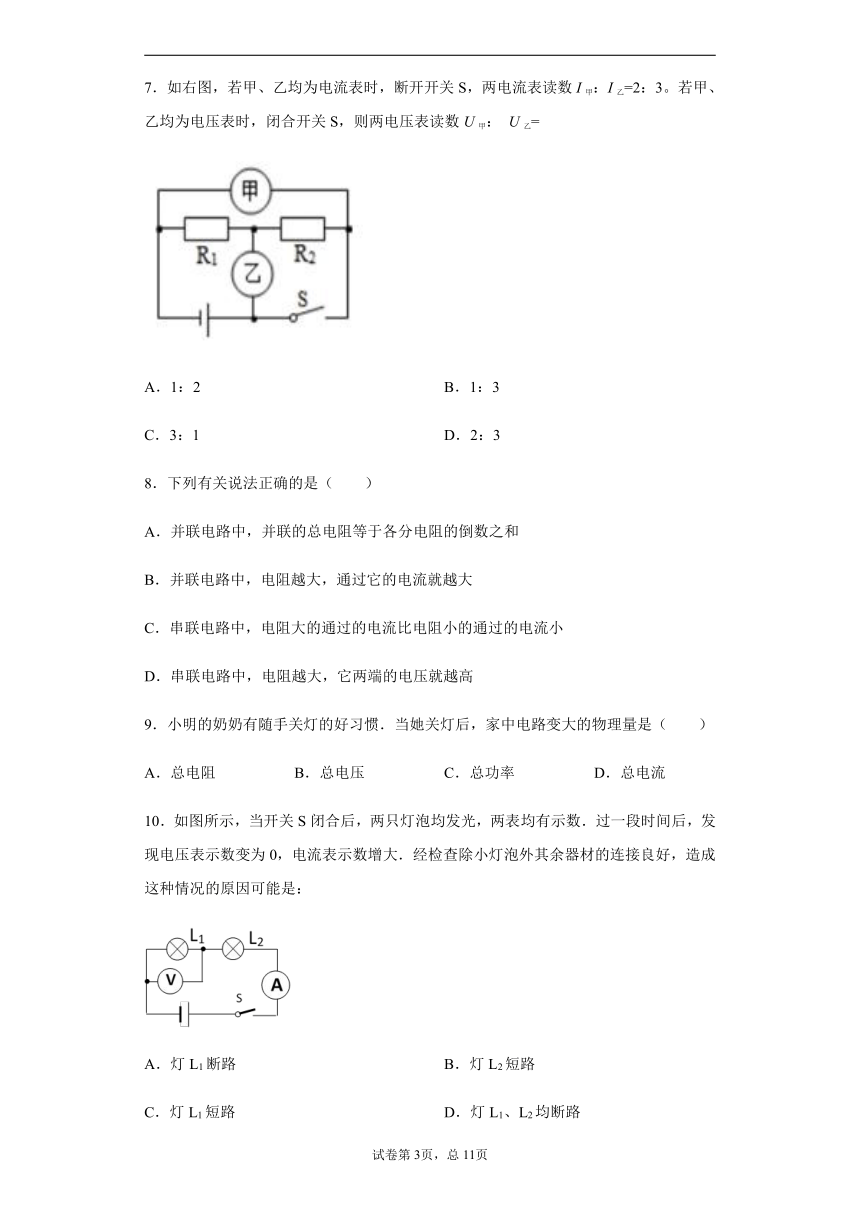

7．如右图，若甲、乙均为电流表时，断开开关S，两电流表读数I甲：I乙=2：3。若甲、乙均为电压表时，闭合开关S，则两电压表读数U甲：
U乙=
A．1：2
B．1：3
C．3：1
D．2：3
8．下列有关说法正确的是（　　）
A．并联电路中，并联的总电阻等于各分电阻的倒数之和
B．并联电路中，电阻越大，通过它的电流就越大
C．串联电路中，电阻大的通过的电流比电阻小的通过的电流小
D．串联电路中，电阻越大，它两端的电压就越高
9．小明的奶奶有随手关灯的好习惯．当她关灯后，家中电路变大的物理量是（　　）
A．总电阻
B．总电压
C．总功率
D．总电流
10．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为0，电流表示数增大．经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是：
A．灯L1断路
B．灯L2短路
C．灯L1短路
D．灯L1、L2均断路

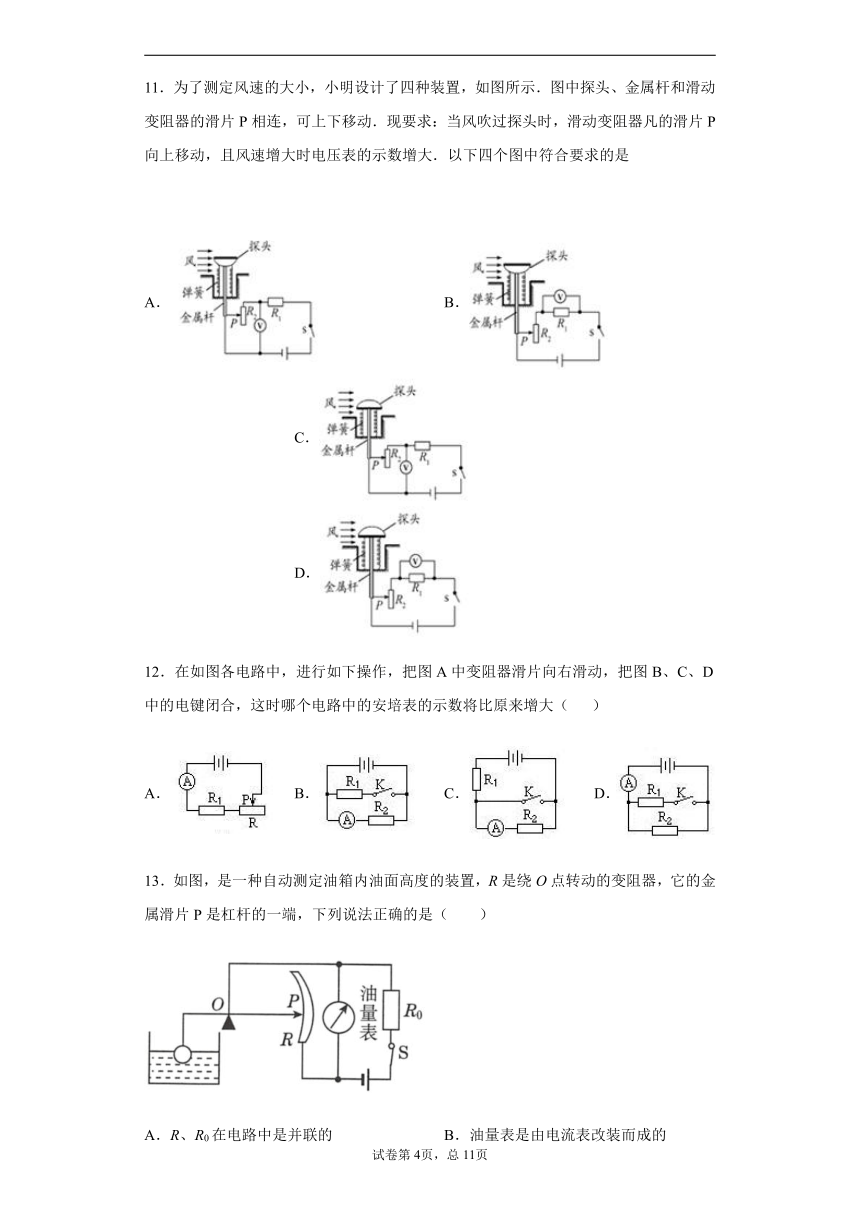

11．为了测定风速的大小，小明设计了四种装置，如图所示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器凡的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是
A．
B．
C．
D．
12．在如图各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的安培表的示数将比原来增大（
）
A．
B．
C．
D．
13．如图，是一种自动测定油箱内油面高度的装置，R是绕O点转动的变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）
A．R、R0在电路中是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越高，R两端的电压越大

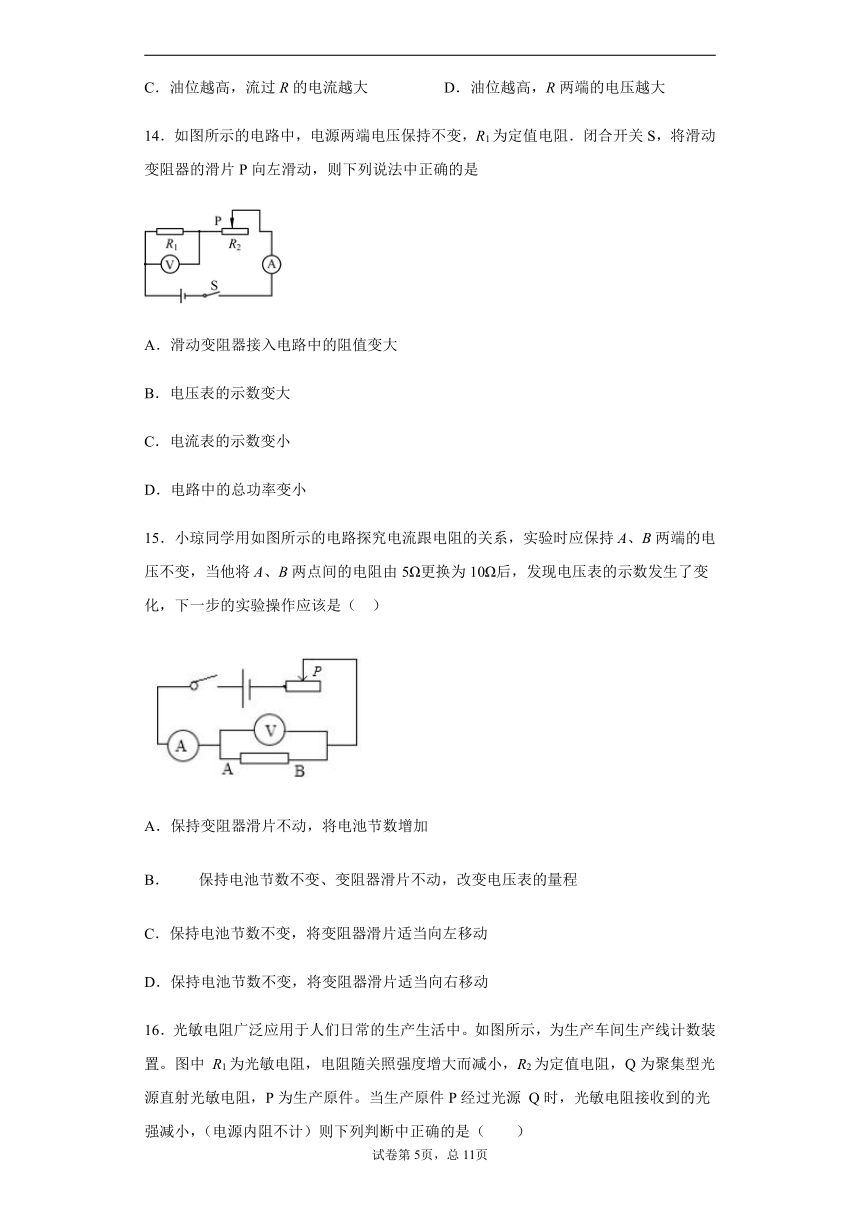

14．如图所示的电路中，电源两端电压保持不变，R1为定值电阻．闭合开关S，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是
A．滑动变阻器接入电路中的阻值变大
B．电压表的示数变大
C．电流表的示数变小
D．电路中的总功率变小
15．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（
）
A．保持变阻器滑片不动，将电池节数增加
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程
C．保持电池节数不变，将变阻器滑片适当向左移动
D．保持电池节数不变，将变阻器滑片适当向右移动
16．光敏电阻广泛应用于人们日常的生产生活中。如图所示，为生产车间生产线计数装置。图中
R1为光敏电阻，电阻随关照强度增大而减小，R2为定值电阻，Q为聚集型光源直射光敏电阻，P为生产原件。当生产原件P经过光源
Q时，光敏电阻接收到的光强减小，（电源内阻不计）则下列判断中正确的是（　　）
A．经过
R1电流变大，R1两端电压变大
B．经过
R2电流变大，R2两端电压变大
C．经过
R1电流变小，R1两端电压变大
D．经过
R2电流变小，R2两端电压变大
17．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了
B．开关接触不良
C．灯泡L2的灯丝断了
D．灯泡L2被短路
18．如图所示的电路中，闭合开关S后，将滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．R0两端的电压变小
B．电压表的示数变小
C．电流表的示数变大
D．电路的总电阻变小
二、填空题
19．用均匀的电阻丝围成一个正方形ABCD，如图所示，其中E为CD的中点。当A、C两点接入电路中时，阻值为16Ω；那么将D、E两点接入电路时，阻值为________Ω。
20．如图
甲所示电路中，R为定值电阻，a、b为滑动变阻器R2的两个点，当滑片P从a端移动到b端的过程中，将电流表和电压表对应的示数绘成I-U图像如图乙所示，则滑动变阻器R2的最大阻值为_____
Ω，电路的最小电流为_____A
三、作图题
21．两个固定电阻R1R2的伏安曲线如图所示，请你在图中画出它们串联和并联电阻的伏安曲线，并标注出来。__
四、简答题
22．在电工学中常用物理量“电导”（符号为G）来表示导体的导电能力。导电能力强，则电导G的值大；导电能力弱，则电导G的值小。对于同一导体，其电导G和电阻R的关系为G＝．现有甲、乙两个导体，已知导体甲的电导为G1，导体乙的电导为G2，请根据串联电路的电流、电压的关系，推导出导体甲和导体乙串联时的总电导G总与G1、G2的关系式。
五、实验题
23．为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，其简化电路如图（甲）所示，其中定值电阻R0=20Ω，电源电压恒定为8V，R为酒精气体传感器，电流表用“0～0.6A”量程。经多次实验测得酒精气体传感器的阻值与酒精气体浓度的关系，如下表。
酒精气体浓度/mg·mL－1
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
酒精气体传感器的阻值R/Ω
60
40
30
20
16
13
11
10.5
10
请回答下面问题：
(1)请在图（乙）所示的图中画出酒精气体传感器的阻值随酒精气体浓度变化的图像；
（______）
(2)由上表可知，当酒精气体浓度增大时，酒精气体传感器R的电阻会_____，电流表示数会_____；（选填“变大”
、“变小”或“不变”）
(3)按规定，若酒精气体浓度在0.2mg/mL～0.8mg/mL之间，属于酒驾；等于或大于0.8mg/mL为醉酒驾车。当电流表的示数为0.2A时，酒精气体浓度为_____mg/mL，属于_____（选填“正常驾驶”、“酒驾”或“醉酒驾车”）。
24．为探究导体并联时的电阻规律，某同学将阻值不等的
、、、、按照不同方式先后接入如图电路中MN两点之间（电源电压恒定不变），每次实验闭合开关时，正确读取记录的电流表示数如下表所示
实验序号
1
2
3
4
5
6
7
8
MN之间接入的元件
R2R3并联
并联
并联
电流表示数（安）
0.5
0.4
0.3
0.2
0.1
0.7
0.5
0.4
（1）在电源电压恒定不变时，通过电路中的总电流越小，电路中的总电阻
____
（2）分析比较实验序号__________________的实验条件和现象，可以表明两个电阻并联可以用另一个电阻等效替代
（3）分析比较实验序号7与8等的实验条件和现象，可以进一步发现：并联电路中，__________
（4）综合分析表中数据，可推理得出、、间的等量关系为______________
六、计算题
25．在一次电学实验中，小明用图甲进行实验，其中R1=14
Ω，R2=9Ω。当只闭合S1时，电流表读数I1=0.2
A，当只闭合S2时，电流表读数I2=0.3A，爱思考的小明发现分别只闭合S1时算出的电源电压U1和只闭合S2时算出的电源电压U2不同；于是他问老师其中的原因，老师说：实际的电源都有一定的电阻，如你做实验的干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图乙所示。
（1）小明原来计算的电源电压U1和U2分别是多少？
（2）通过老师解释后，小明重新正确计算甲图中电源电压U和电源电阻r应该是多少？
26．如图（a）所示，电源电压U＝4V，电阻R1＝10Ω，闭合开关S，当滑动变阻器的滑片P移中点时，电路中电流表A的示数如图（b）所示．求：
（1）电流表A1的示数．
（2）滑动变阻器的最大阻值．
（3）当滑动变阻器的滑片P移到最左端时，电路中电流表A的示数．
试卷第1页，总3页
试卷第1页，总3页
参考答案
1．D
2．A
3．C
4．D
5．D
6．C
7．C
8．D
9．A
10．C
11．D
12．D
13．C
14．B
15．D
16．C
17．C
18．B
19．7
20．40
0.2
21．
22．G＝
23．
变小
变大
0.3
酒驾
24．越大
1与7或2与8
一条支路电阻阻值相同时，另一条支路电阻阻值越大，并联总阻值越大
25．（1）2.8V；2.7V（2）3V；1Ω
26．（1）0.4A；（2）5Ω；（3）1.2A．
