第五节
串、并联电路中电流的规律
第十五章 电流和电路
2020年秋人教版九年级全册物理
上节课我们发现：电流表接在串联电路的不同位置，两次电流表的示数有什么关系？
S
L
A
S
L
A
思考：串、并联电路中电流有什么规律？
导入新课
学习目标
1.会正确使用电流表测量串联电路的电流。
2.会正确使用电流表测量并联电路的电流。
3.会利用串、并联电路中电流的规律来分析相关的问题。
学习目标
S
L2
A
B
C
L1

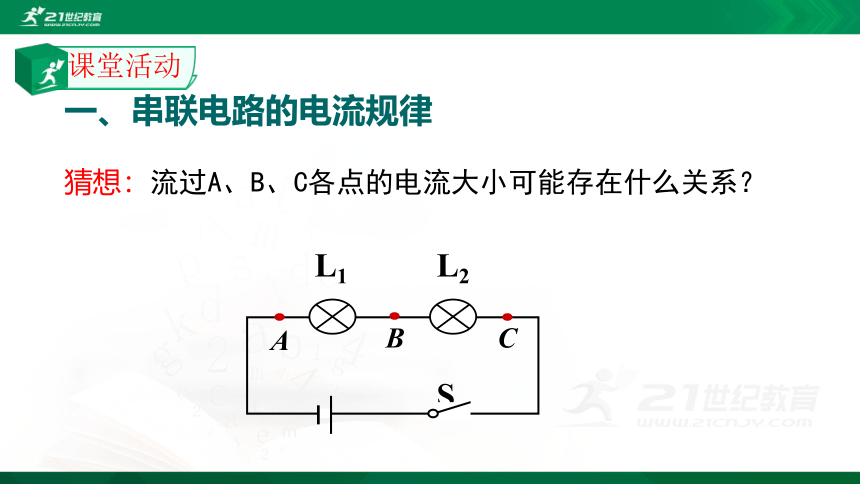

猜想：流过A、B、C各点的电流大小可能存在什么关系？
一、串联电路的电流规律

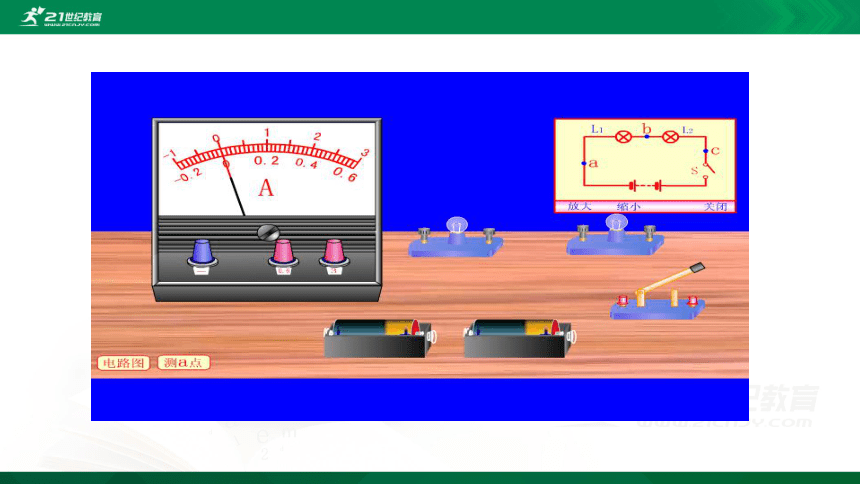

课堂活动
1.设计实验电路；
2.根据电路图连接电路；
3.进行测量，将测量数据记录在表格中；
4.换上另外两个规格不同的小灯泡，再次实验。

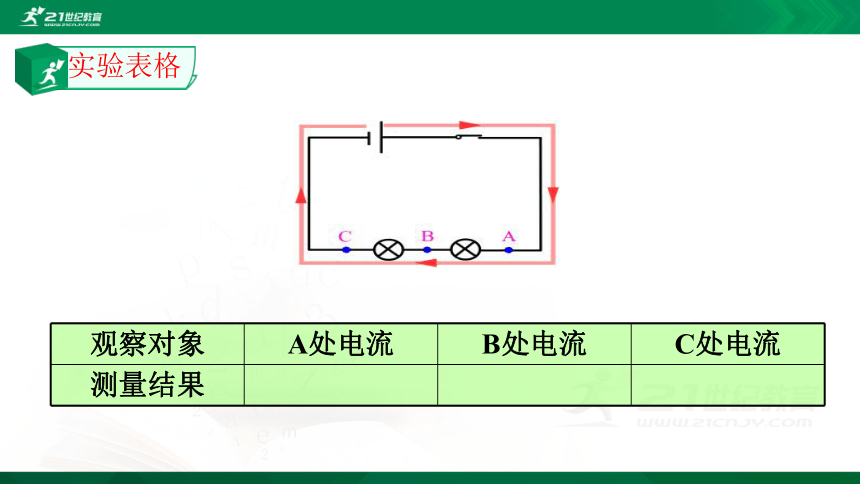

试验探究
观察对象
A处电流
B处电流
C处电流
测量结果

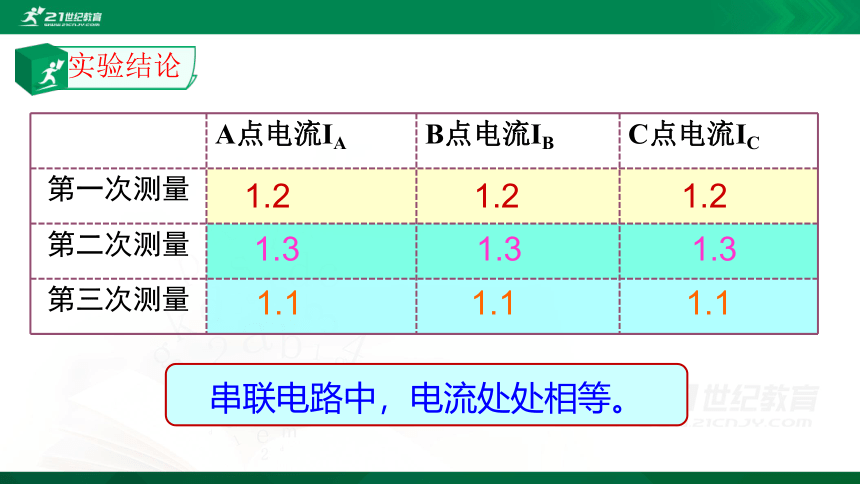

实验表格
A点电流IA
B点电流IB
C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1
串联电路中，电流处处相等。
实验结论
猜想：流过A、B、C各点的电流大小可能存在什么关系？
L1
L2
L1
A
B
C
二、并联电路的电流规律
课堂活动
1.设计实验电路；
2.根据电路图连接电路；
3.进行测量，将测量数据记录在表格中；
4.换上另外两个规格不同的小灯泡，再次实验。
试验探究
观察对象
A处电流
B处电流
C处电流
测量结果
L1
L2
L1
A
B
C
实验表格
A点电流IA
B点电流IB
C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.3
2.5
1.3
1.1
2.4
1.2
1.2
2.4
并联电路中，干路电流等于各支路电流之和。
实验结论
1.串联电路中电流处处相等。
I=I1=I2=……
2.并联电路中干路电流等于各支路电流之和。
I=I1+I2+……
课堂小结
1.两只小灯泡串联在同一电源上，发现甲灯比乙亮，则下列说法正确的是（　　）
A．甲灯中电流较大
B．乙灯中电流较大
C．通过两灯的电流一样大
D．条件不足，无法判断
Ｃ
课堂练习
2.如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）；一定不相等的呢（　　）。
　Ａ　　　　　　Ｂ　　　　　　Ｃ　　　　　　Ｄ
Ｂ
Ｄ
3.小明用三个电流表和两个规格不同的小灯泡做实验，检验并联干路电路电流是否等于各支路电流之和，其连接的电路如图所示。以下判断不正确的是（　　）
A．电流表A1测量干路电流
B．电流表A2测量灯L1的电流
C．电流表A3测量灯L2的电流
D．电流表A2的电流等于电流表A3的电流
Ｄ
4.为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是（　　）
A．最好选用型号不相同、量程不同的三个电流表测量
B．最好选用型号相同、量程相同的三个电流表测量
C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小
Ｂ
5.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（　　）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.5A
Ｄ
6.将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（　　）
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24A
C．电流表A2的示数一定为2A
D．通过灯L2的电流可能为0.12A
Ｄ
7.如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A，则（　　）
A．两灯是串联连接的
B．流过L1的电流是0.3A
C．流过L2的电流是0.6A
D．干路电流是1.1A
Ｂ
8.在如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（　　）
A．通过灯L1 的电流为0.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.7A
D．通过灯L2的电流为0.3A
Ｂ
9.如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是_____A，灯L2的电流是______A。
A2
A1
L2
L1
S
0.7
0.8
10.如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是____A, L2的电流是___A, L3的电流是_____A。
0.4
0.5
0.3
A1
A2
A3
L3
L1
L2
11.如图所示，电流表A1、A2和A3的示数分别为1.5A、0.8A和1.2A，那么通过灯L1的电流是_____A, L2的电流是____A, L3的电流是_____A。
0.7
0.5
0.3
A1
A2
A3
L3
L1
L2
12.为了探究并联电路的电流特点，同学们设计了如图1甲所示的电路进行实验。
（1）在实验操作中，A组同学试触时电流表的指针向着没有刻度的左侧偏转（如图5乙所示），出现这种情况的原因是电流表的　 　　　　　 　。
（2）B组同学试触时电流表的指针扫过有刻度的地方，直到右侧没有刻度的地方（如图5丙所示），出现这种情况的原因是电流表的　 　　　 　。
正负接线柱接反了
量程太小了
（3）A组同学经过努力，排除故障后，测出了L1、L2支路和干路上的电流分别为IB、IC、IA，电流表示数如图2中甲、乙、丙所示，可读出：IB＝0.56A，IC＝　 　A，IA＝　 　A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和支路电流的关系是：　 　　　 　。
（4）为了验证结论的普遍性，有些同学采用了更换不同电源继续实验的方法进行验证，你还可以采用的方法是：　 　　　　　　　　　　 　。
（5）结合你用一个电流表做这个实验时的体会，提出一条对本实验的改进意见：　 　　　　　　　 　。
0.44
1
IA＝IB+IC
换用不同规格灯泡进行多次实验
使用三个电流表同时接在电路中的A、B、C处，测出它们的电流。
