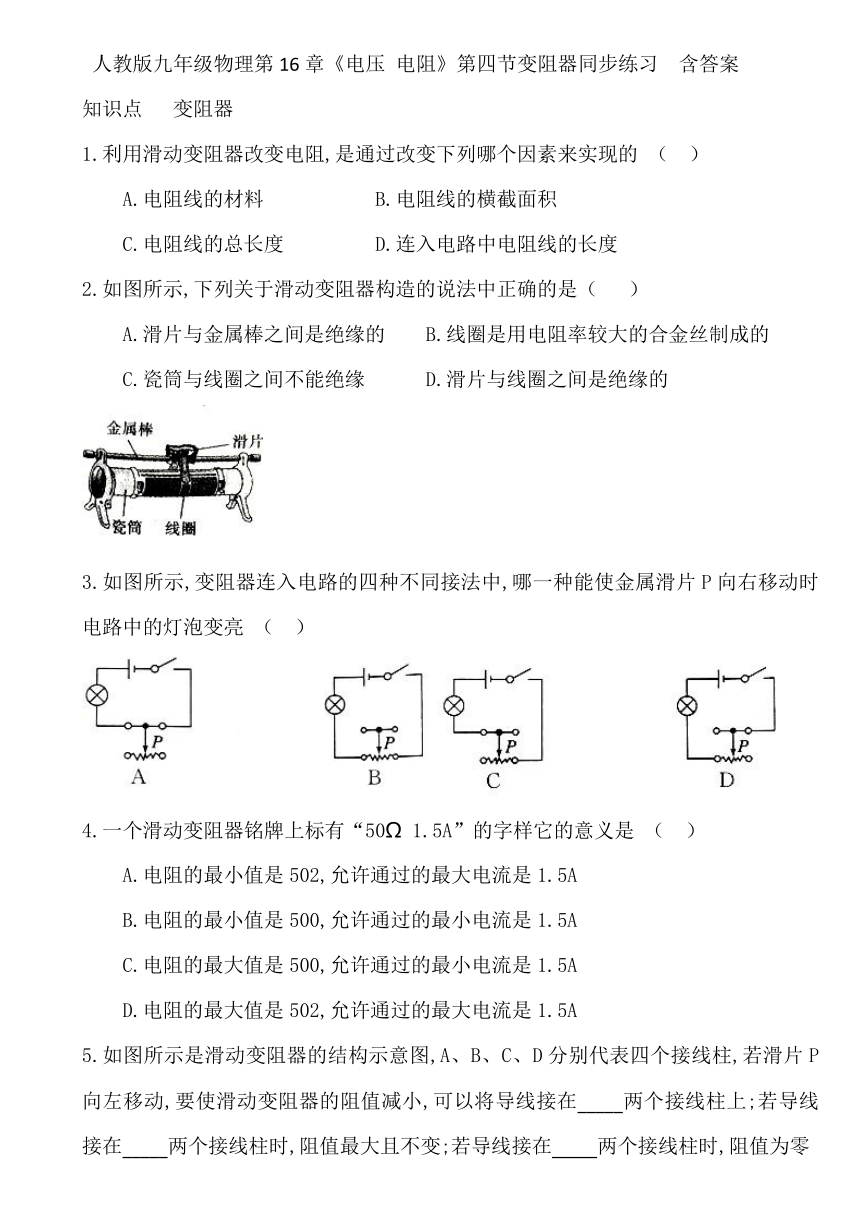

人教版九年级物理第16章《电压 电阻》第四节变阻器同步练习 word版含答案

人教版九年级物理第16章《电压
电阻》第四节变阻器同步练习
含答案
知识点
变阻器
1.利用滑动变阻器改变电阻,是通过改变下列哪个因素来实现的
（
）
A.电阻线的材料
B.电阻线的横截面积
C.电阻线的总长度
D.连入电路中电阻线的长度
2.如图所示,下列关于滑动变阻器构造的说法中正确的是（
）
A.滑片与金属棒之间是绝缘的
B.线圈是用电阻率较大的合金丝制成的
C.瓷筒与线圈之间不能绝缘
D.滑片与线圈之间是绝缘的
3.如图所示,变阻器连入电路的四种不同接法中,哪一种能使金属滑片P向右移动时电路中的灯泡变亮
（
）
4.一个滑动变阻器铭牌上标有“50Ω
1.5A”的字样它的意义是
（
）
A.电阻的最小值是502,允许通过的最大电流是1.5A
B.电阻的最小值是500,允许通过的最小电流是1.5A
C.电阻的最大值是500,允许通过的最小电流是1.5A
D.电阻的最大值是502,允许通过的最大电流是1.5A

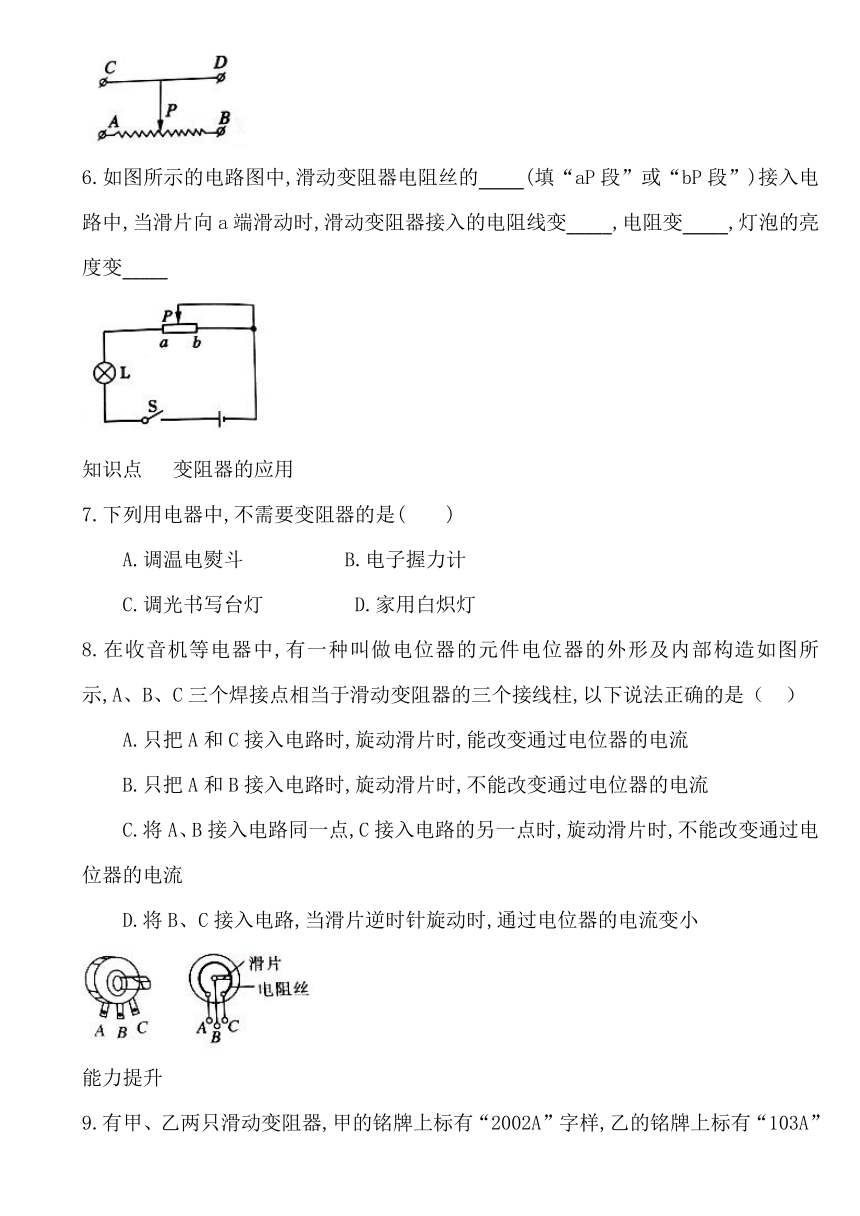

5.如图所示是滑动变阻器的结构示意图,A、B、C、D分别代表四个接线柱,若滑片P向左移动,要使滑动变阻器的阻值减小,可以将导线接在_____两个接线柱上;若导线接在_____两个接线柱时,阻值最大且不变;若导线接在_____两个接线柱时,阻值为零
6.如图所示的电路图中,滑动变阻器电阻丝的_____(填“aP段”或“bP段”)接入电路中,当滑片向a端滑动时,滑动变阻器接入的电阻线变_____,电阻变_____,灯泡的亮度变_____
知识点
变阻器的应用
7.下列用电器中,不需要变阻器的是(
)
A.调温电熨斗
B.电子握力计
C.调光书写台灯
D.家用白炽灯
8.在收音机等电器中,有一种叫做电位器的元件电位器的外形及内部构造如图所示,A、B、C三个焊接点相当于滑动变阻器的三个接线柱,以下说法正确的是（
）
A.只把A和C接入电路时,旋动滑片时,能改变通过电位器的电流
B.只把A和B接入电路时,旋动滑片时,不能改变通过电位器的电流
C.将A、B接入电路同一点,C接入电路的另一点时,旋动滑片时,不能改变通过电位器的电流
D.将B、C接入电路,当滑片逆时针旋动时,通过电位器的电流变小
能力提升
9.有甲、乙两只滑动变阻器,甲的铭牌上标有“2002A”字样,乙的铭牌上标有“103A”字样若将甲、乙两只滑动变阻器串联起来使用,则电路中允许通过的最大电流为（
）
A.5
A
B.2
A
C.3
A
D
.1A
10.如图所示,将两个滑动变阻器串联连入电路后,要使电路中电流最小,则滑片P1和P2的位置应为（
）
A.P、P2都移至最左端
B.P1、P2都移至最右端
C.P1移至最左边,P2移至最右边
D.P1移至最右边,P2移至最左边
11.如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是（
）
A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源
12.如图所示的两个电路中,电源电压相等且保持不变.闭合开关S,当滑动变阻器的滑片P都向右移动时,灯泡L和L2的亮度变化情况是（
）
A.L1变暗,L2亮度不变
B.L1、L2都变亮
C.L1变亮,L2变暗
D.L1、L2都变暗
13.一个滑动变阻器标有“1.5A
50Ω”的字样,当它与一个阻值为30Ω的电阻串联接入电路时整个电路总电阻的变化范围为_____
14.小华拆开了他家的调光台灯,发现台灯的电路是电灯跟一个电位器串联组成,原理如图所示.调节电位器使P由a滑向b,此时电路的总电阻_____(填“变大”或“变小”),台灯_____(填“变亮”或“变暗”),灯两端的电压_____(填“变大”“变小”或“不变”).
答案
D
B
C
D
AC
AB
CD
ap
段
短
小
亮
D
D
B
D
D
A
30-80Ω
变小
变亮
变大
