人教版九年级物理全册同步训练：第十八章 第1节电能电功(word版，含答案）

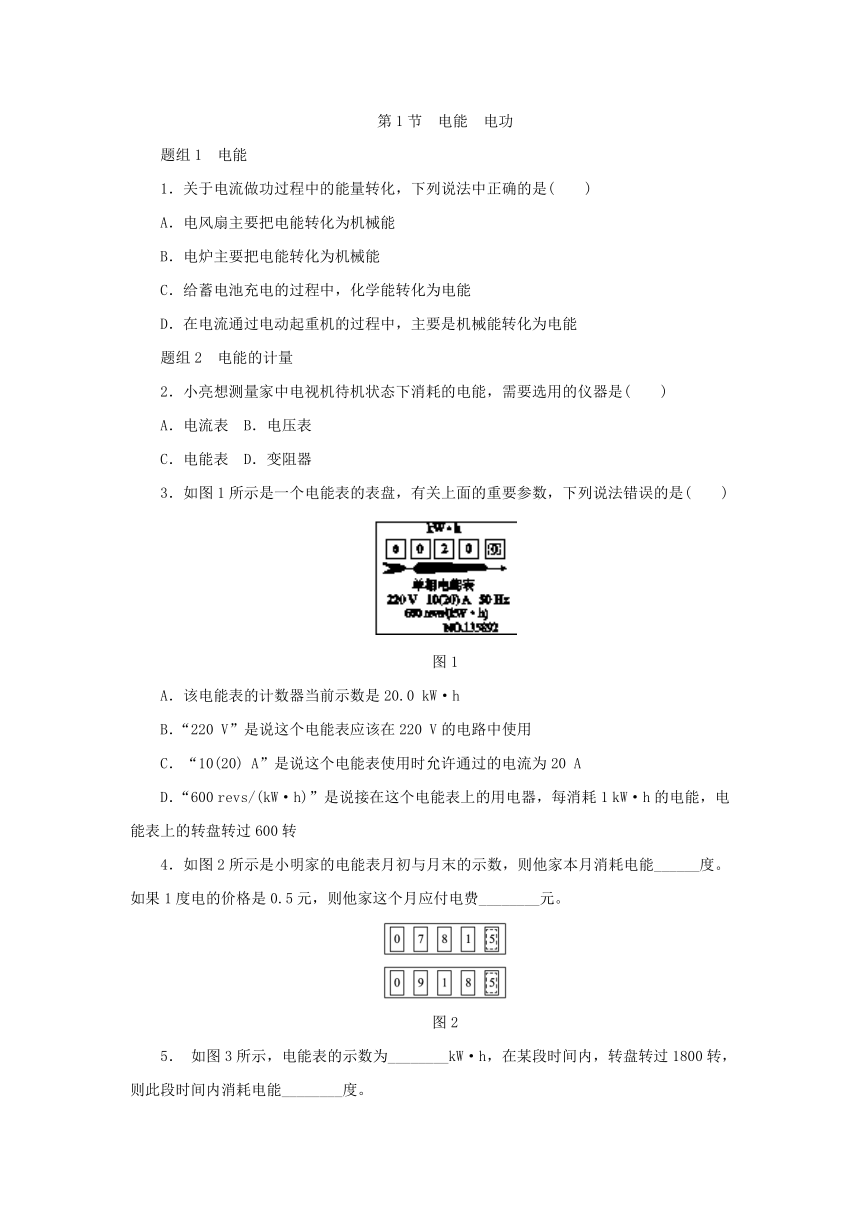

第1节　电能　电功
题组1　电能
1．关于电流做功过程中的能量转化，下列说法中正确的是(　　)
A．电风扇主要把电能转化为机械能
B．电炉主要把电能转化为机械能
C．给蓄电池充电的过程中，化学能转化为电能
D．在电流通过电动起重机的过程中，主要是机械能转化为电能
题组2　电能的计量
2．小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是(　　)
A．电流表 B．电压表
C．电能表 D．变阻器
3．如图1所示是一个电能表的表盘，有关上面的重要参数，下列说法错误的是(　　)
图1
A．该电能表的计数器当前示数是20.0 kW·h
B．“220 V”是说这个电能表应该在220 V的电路中使用
C．“10(20) A”是说这个电能表使用时允许通过的电流为20 A
D．“600 revs/(kW·h)”是说接在这个电能表上的用电器，每消耗1 kW·h的电能，电能表上的转盘转过600转
4．如图2所示是小明家的电能表月初与月末的示数，则他家本月消耗电能______度。如果1度电的价格是0.5元，则他家这个月应付电费________元。
图2

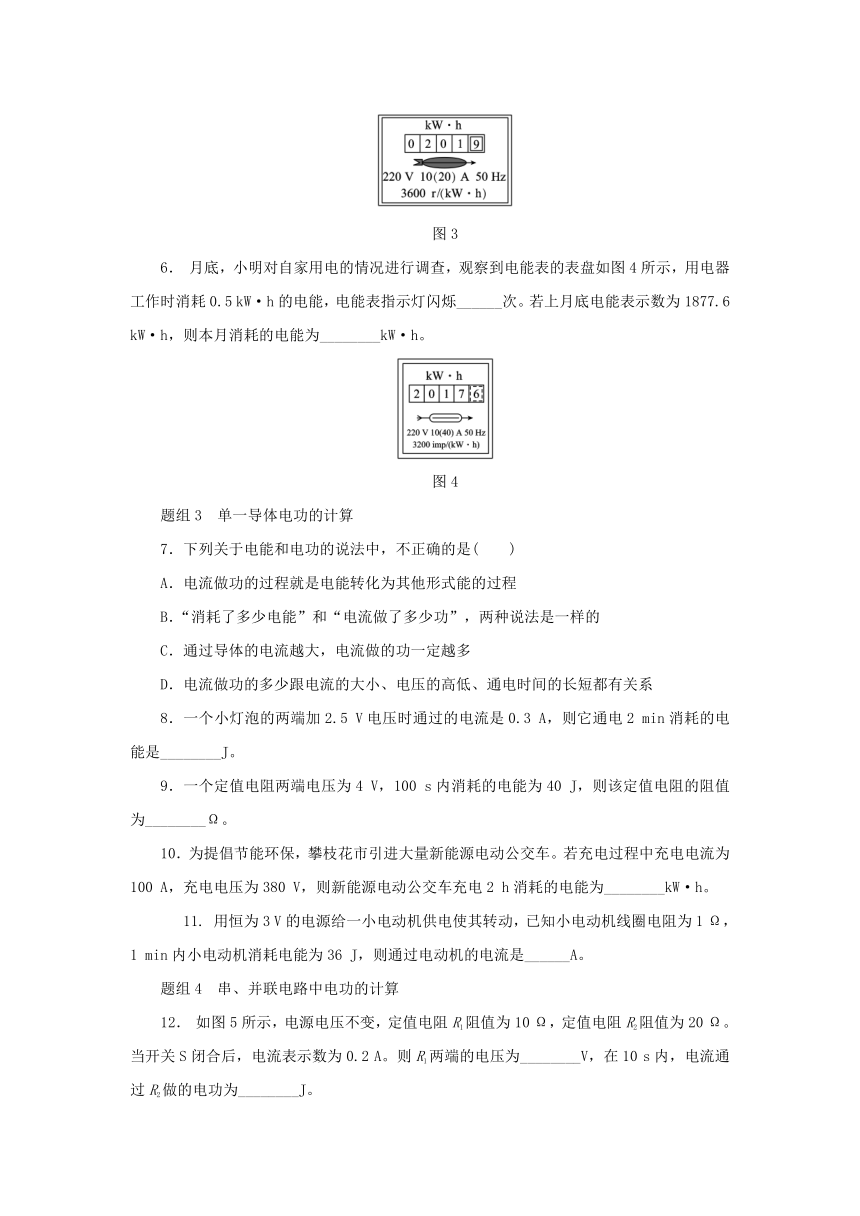

5． 如图3所示，电能表的示数为________kW·h，在某段时间内，转盘转过1800转，则此段时间内消耗电能________度。
图3
6． 月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图4所示，用电器工作时消耗0.5 kW·h的电能，电能表指示灯闪烁______次。若上月底电能表示数为1877.6 kW·h，则本月消耗的电能为________kW·h。
图4
题组3　单一导体电功的计算
7．下列关于电能和电功的说法中，不正确的是(　　)
A．电流做功的过程就是电能转化为其他形式能的过程
B．“消耗了多少电能”和“电流做了多少功”，两种说法是一样的
C．通过导体的电流越大，电流做的功一定越多
D．电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系
8．一个小灯泡的两端加2.5 V电压时通过的电流是0.3 A，则它通电2 min消耗的电能是________J。
9．一个定值电阻两端电压为4 V，100 s内消耗的电能为40 J，则该定值电阻的阻值为________Ω。
10．为提倡节能环保，攀枝花市引进大量新能源电动公交车。若充电过程中充电电流为100 A，充电电压为380 V，则新能源电动公交车充电2 h消耗的电能为________kW·h。
11. 用恒为3 V的电源给一小电动机供电使其转动，已知小电动机线圈电阻为1 Ω，1 min内小电动机消耗电能为36 J，则通过电动机的电流是______A。
题组4　串、并联电路中电功的计算

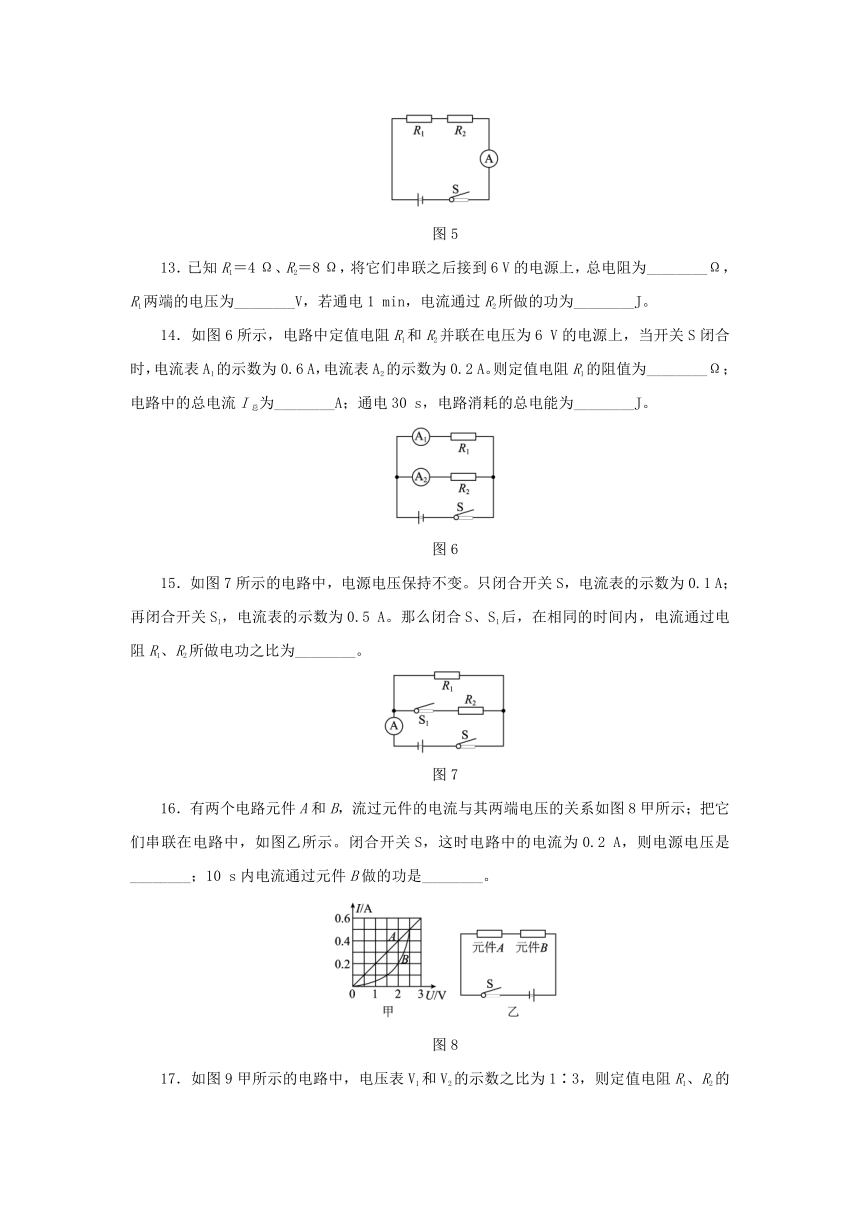

12． 如图5所示，电源电压不变，定值电阻R1阻值为10 Ω，定值电阻R2阻值为20 Ω。当开关S闭合后，电流表示数为0.2 A。则R1两端的电压为________V，在10 s内，电流通过R2做的电功为________J。
图5
13．已知R1＝4 Ω、R2＝8 Ω，将它们串联之后接到6 V的电源上，总电阻为________Ω，R1两端的电压为________V，若通电1 min，电流通过R2所做的功为________J。
14．如图6所示，电路中定值电阻R1和R2并联在电压为6 V的电源上，当开关S闭合时，电流表A1的示数为0.6 A，电流表A2的示数为0.2 A。则定值电阻R1的阻值为________Ω；电路中的总电流I总为________A；通电30 s，电路消耗的总电能为________J。
图6
15．如图7所示的电路中，电源电压保持不变。只闭合开关S，电流表的示数为0.1 A；再闭合开关S1，电流表的示数为0.5 A。那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比为________。
图7
16．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图8甲所示；把它们串联在电路中，如图乙所示。闭合开关S，这时电路中的电流为0.2 A，则电源电压是________；10 s内电流通过元件B做的功是________。
图8
17．如图9甲所示的电路中，电压表V1和V2的示数之比为1∶3，则定值电阻R1、R2的阻值之比R1∶R2＝________。若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为________，在相同的时间内R1、R2消耗的电能之比为________。
图9
18．如图10甲所示的电路中，电源电压恒为6 V，小灯泡的电流随电压的变化曲线如图乙所示，闭合开关S，求：
图10
(1)当电流表示数为0.3 A时，小灯泡的电阻。
(2)当电压表示数为5 V时，电路1 min消耗的电能。
(1)求解整个电路或电路中单一用电器消耗的电能
串联电路：W总＝U总It；W1＝U1It＝I2R1t。
并联电路：W总＝UIt总；W1＝UI1t＝t。
(2)求解各用电器消耗的电能比例
串联电路：＝，电功与电阻成正比；
并联电路：＝，电功与电阻成反比。
答案
1．A　
2．C　3．C　
4．137　68.5　
5．201.9　0.5
6．1600　140
7．C　
8．90　
9．40　
10．76　
11．0.2　
12．2　8　
13．12　2　120　
14．10　0.8　144　
15．1∶4　
16．3 V　4 J　
17．1∶2　2∶3　2∶1
18．(1)此时小灯泡的电阻为RL＝＝＝10 Ω。
(2)小灯泡两端电压：UL′＝U－UR＝6 V－5 V＝1 V，由图象可知，电路中的电流I′＝0.2 A，
所以整个电路1 min消耗的电能为W＝UI′t＝6 V×0.2 A×60 s＝72 J。
