2020年人教版九年级物理上册15.2电流和电路同步练习（word版含答案）

15.2
电流和电路
同步练习
一、单选题
1．（2019·广西河池·中考真题）如图所示的电路中，如果闭合S1、S2，则下列判断正确的是（　　）
A．灯L1、L2都亮
B．灯L1、L2都不亮
C．灯L2不亮，灯L1亮
D．灯L1不亮，灯L2亮
2．（2020·新疆期末）在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（　　）
A．开关S断路
B．灯L1断路
C．灯L1短路
D．灯L2断路

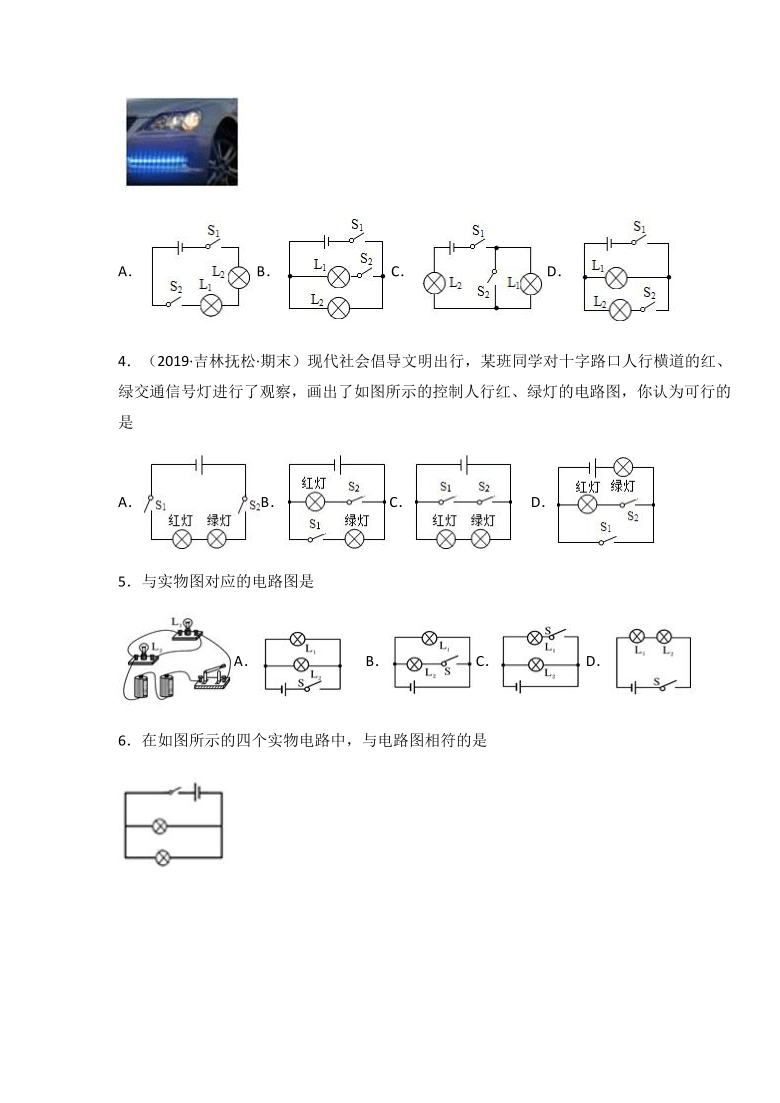

3．（2019·西藏日喀则·一模）为了提高行车的安全性，汽车安装了日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，则符合上述要求的电路图是（　　）
A．B．C．D．
4．（2019·吉林抚松·期末）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是
A．B．C．
D．
5．与实物图对应的电路图是
A．
B．
C．
D．
6．在如图所示的四个实物电路中，与电路图相符的是
A．B．C．D．

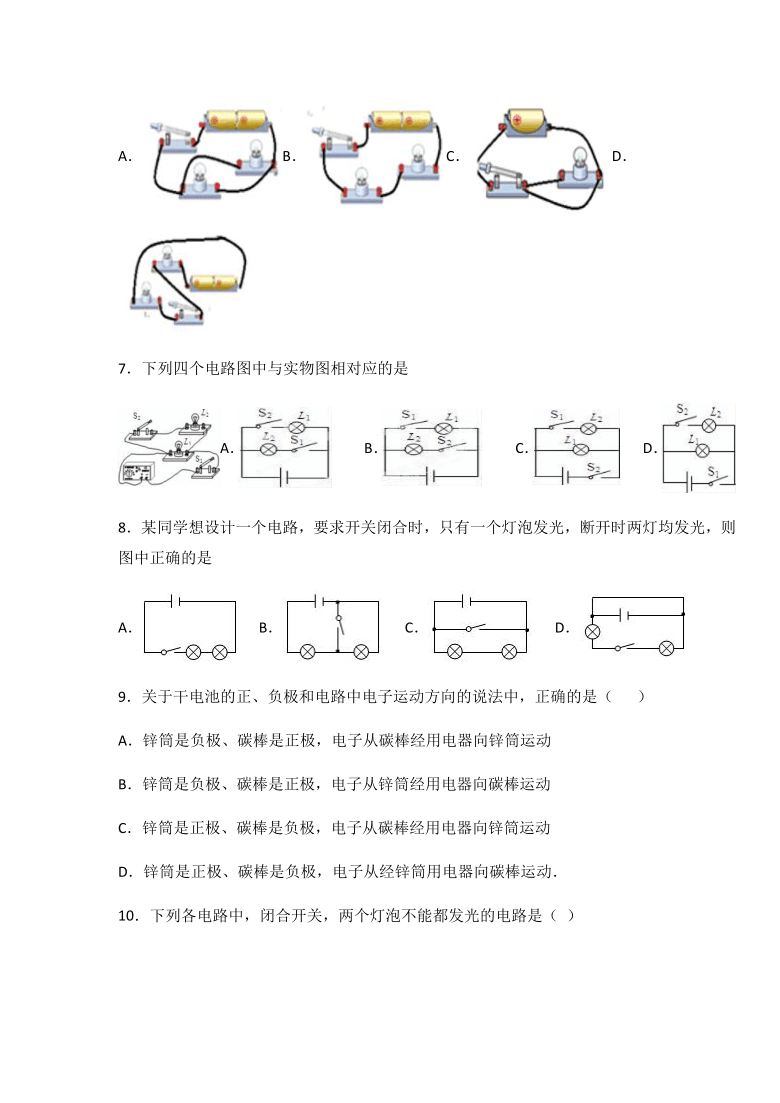

7．下列四个电路图中与实物图相对应的是
A．
B．
C．
D．
8．某同学想设计一个电路，要求开关闭合时，只有一个灯泡发光，断开时两灯均发光，则图中正确的是
A．
B．
C．
D．
9．关于干电池的正、负极和电路中电子运动方向的说法中，正确的是（
）
A．锌筒是负极、碳棒是正极，电子从碳棒经用电器向锌筒运动
B．锌筒是负极、碳棒是正极，电子从锌筒经用电器向碳棒运动
C．锌筒是正极、碳棒是负极，电子从碳棒经用电器向锌筒运动
D．锌筒是正极、碳棒是负极，电子从经锌筒用电器向碳棒运动．
10．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（
）
A．B．C．D．
二、多选题

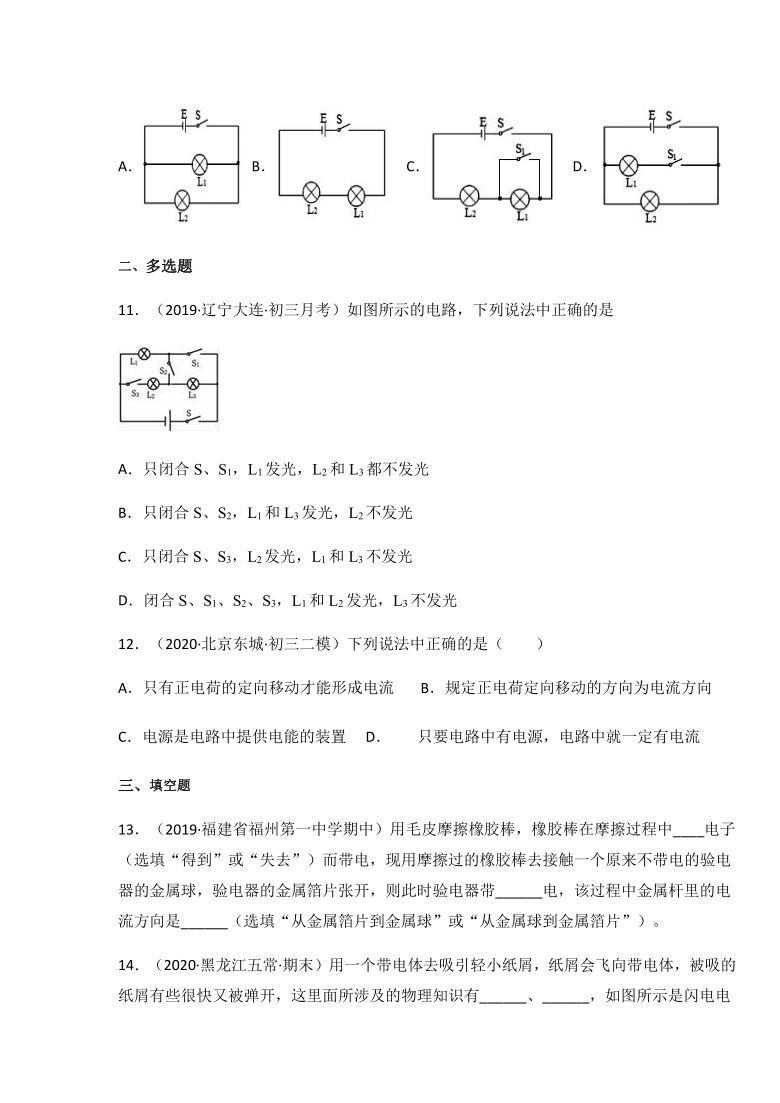

11．（2019·辽宁大连·初三月考）如图所示的电路，下列说法中正确的是
A．只闭合S、S1，L1发光，L2和L3都不发光
B．只闭合S、S2，L1和L3发光，L2不发光
C．只闭合S、S3，L2发光，L1和L3不发光
D．闭合S、S1、S2、S3，L1和L2发光，L3不发光
12．（2020·北京东城·初三二模）下列说法中正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．规定正电荷定向移动的方向为电流方向
C．电源是电路中提供电能的装置
D．只要电路中有电源，电路中就一定有电流
三、填空题
13．（2019·福建省福州第一中学期中）用毛皮摩擦橡胶棒，橡胶棒在摩擦过程中____电子（选填“得到”或“失去”）而带电，现用摩擦过的橡胶棒去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带______电，该过程中金属杆里的电流方向是______（选填“从金属箔片到金属球”或“从金属球到金属箔片”）。
14．（2020·黑龙江五常·期末）用一个带电体去吸引轻小纸屑，纸屑会飞向带电体，被吸的纸屑有些很快又被弹开，这里面所涉及的物理知识有______、______，如图所示是闪电电流通过避雷针的示意图，此时避雷针中的电流方向是______（选填“大地流向云层”、“云层流向大地”或“无法确定”）。
15．贺子健同学将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是________转化为电能，电能再转化为光能．由图可知铜片是柠檬电池的_________极．
16．如图所示是一款自带投影功能的手机，我们看到的彩色投影画面是由红、______、蓝三种色光混合而成。充电宝给手机充电时，充电宝相当于电路中的______（填“电源”或“用电器”）。
17．（2020·广西上思·初三期末）如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于
（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带
电．
18．（2018·山西河津·初三月考）如图所示电路中，两个灯泡始终都完好，当开关S闭合时，L1、L2
的发光情况是______，此电路的状态是______；当开关S和S1都闭合时，L1、L2的发光情况是
______，一部分灯不发光的电路的状态是______。
19．（2019·成都·四川电子科大实验中学期中）验电器的原理是______；如图甲所示，验电器A不带电，B带负电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中电流的方向是______。
四、实验题
20．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定
________
为同一导线的两端（填字母，下同）．
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与_______
相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A和_______
为同一根导线的两端．
参考答案
1．C
2．D
3．A
4．B
5．B
6．D
7．D
8．B
9．A
10．C
11．BCD
12．BD
13．做功
机械
内
14．转化
转移
15．做功
机械
内
热传递
16．电
静止
0.24
17．内能
机械能
18．转化
转移
19．增大
能量守恒
20．乙
液体升高的温度
丙
加热时间
小于
b
4.2×105
偏小
