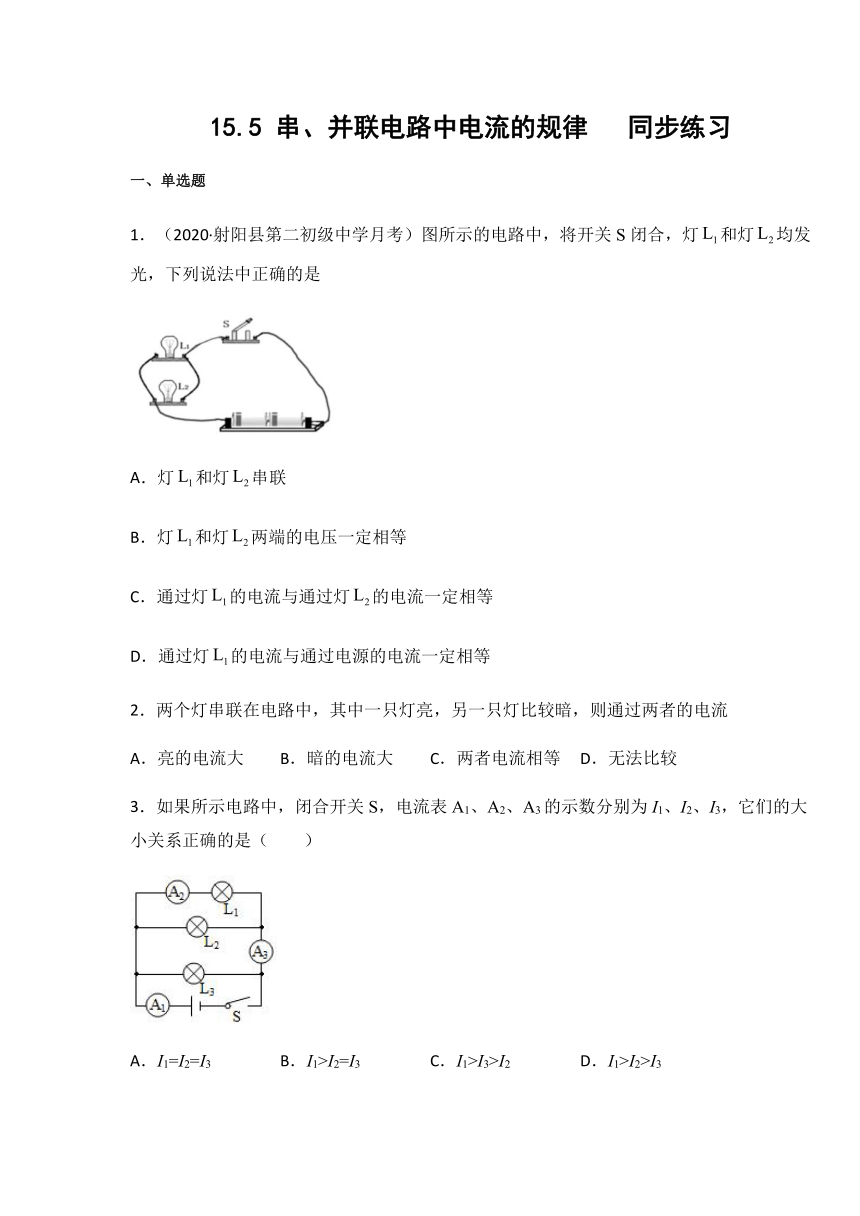

2020年人教版九年级物理上册15.5串、并联电路中电流的规律同步练习（含答案）

15.5
串、并联电路中电流的规律
同步练习
一、单选题
1．（2020·射阳县第二初级中学月考）图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
2．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大
B．暗的电流大
C．两者电流相等
D．无法比较
3．如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3
B．I1>I2=I3
C．I1>I3>I2
D．I1>I2>I3

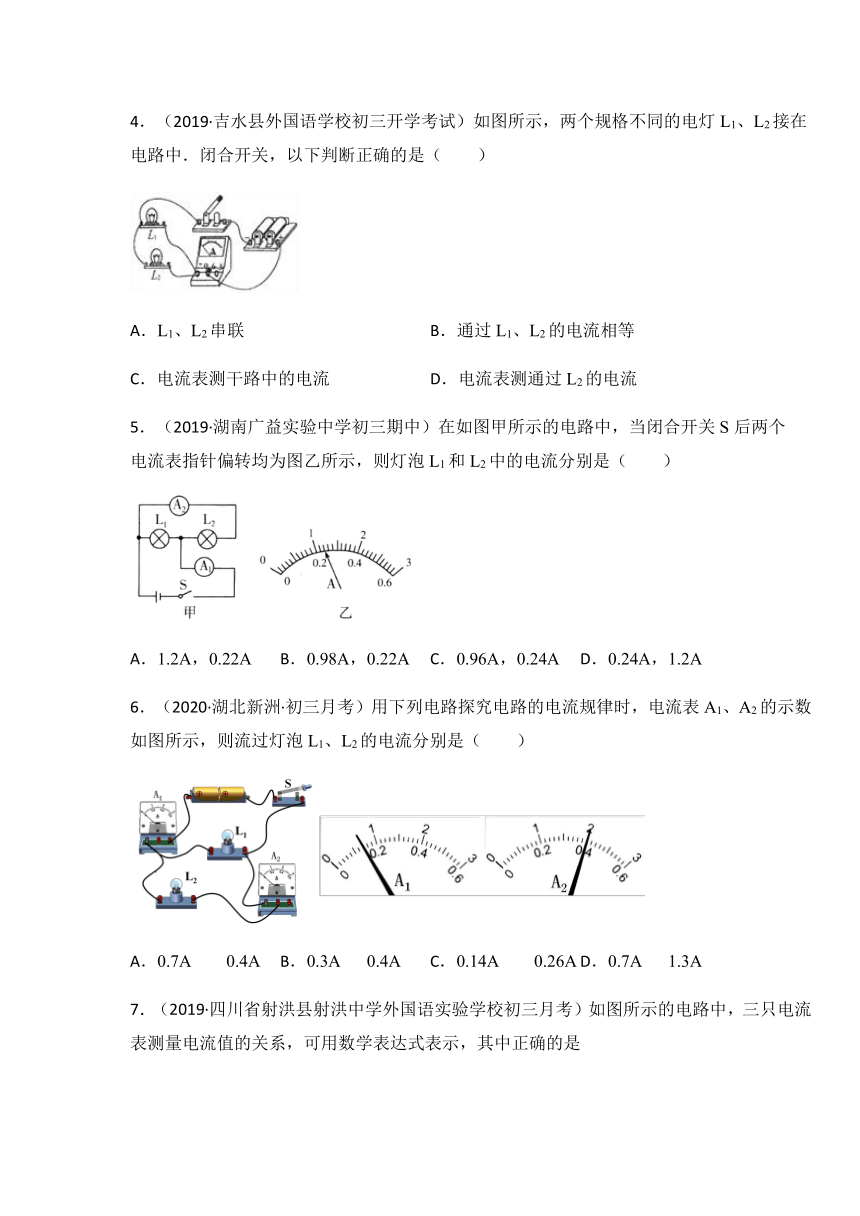

4．（2019·吉水县外国语学校初三开学考试）如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（　　）
A．L1、L2串联
B．通过L1、L2的电流相等
C．电流表测干路中的电流
D．电流表测通过L2的电流
5．（2019·湖南广益实验中学初三期中）在如图甲所示的电路中，当闭合开关S后两个电流表指针偏转均为图乙所示，则灯泡L1和L2中的电流分别是（　　）
A．1.2A，0.22A
B．0.98A，0.22A
C．0.96A，0.24A
D．0.24A，1.2A
6．（2020·湖北新洲·初三月考）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.7A
0.4A
B．0.3A
0.4A
C．0.14A
0.26A
D．0.7A
1.3A

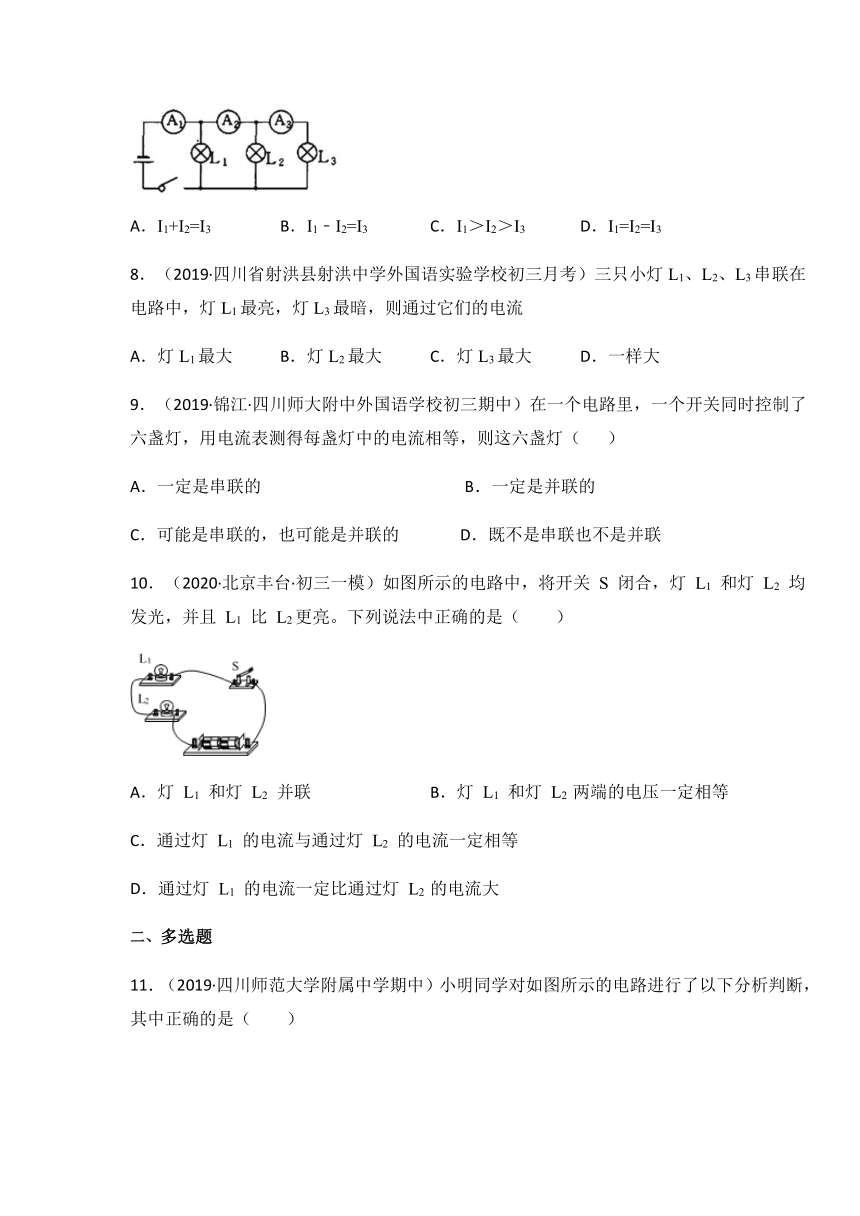

7．（2019·四川省射洪县射洪中学外国语实验学校初三月考）如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是
A．I1+I2=I3
B．I1﹣I2=I3
C．I1＞I2＞I3
D．I1=I2=I3
8．（2019·四川省射洪县射洪中学外国语实验学校初三月考）三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流
A．灯L1最大
B．灯L2最大
C．灯L3最大
D．一样大
9．（2019·锦江·四川师大附中外国语学校初三期中）在一个电路里，一个开关同时控制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯（
）
A．一定是串联的
B．一定是并联的
C．可能是串联的，也可能是并联的
D．既不是串联也不是并联
10．（2020·北京丰台·初三一模）如图所示的电路中，将开关
S
闭合，灯
L1
和灯
L2
均发光，并且
L1
比
L2更亮。下列说法中正确的是（　　）
A．灯
L1
和灯
L2
并联
B．灯
L1
和灯
L2
两端的电压一定相等
C．通过灯
L1
的电流与通过灯
L2
的电流一定相等
D．通过灯
L1
的电流一定比通过灯
L2
的电流大
二、多选题

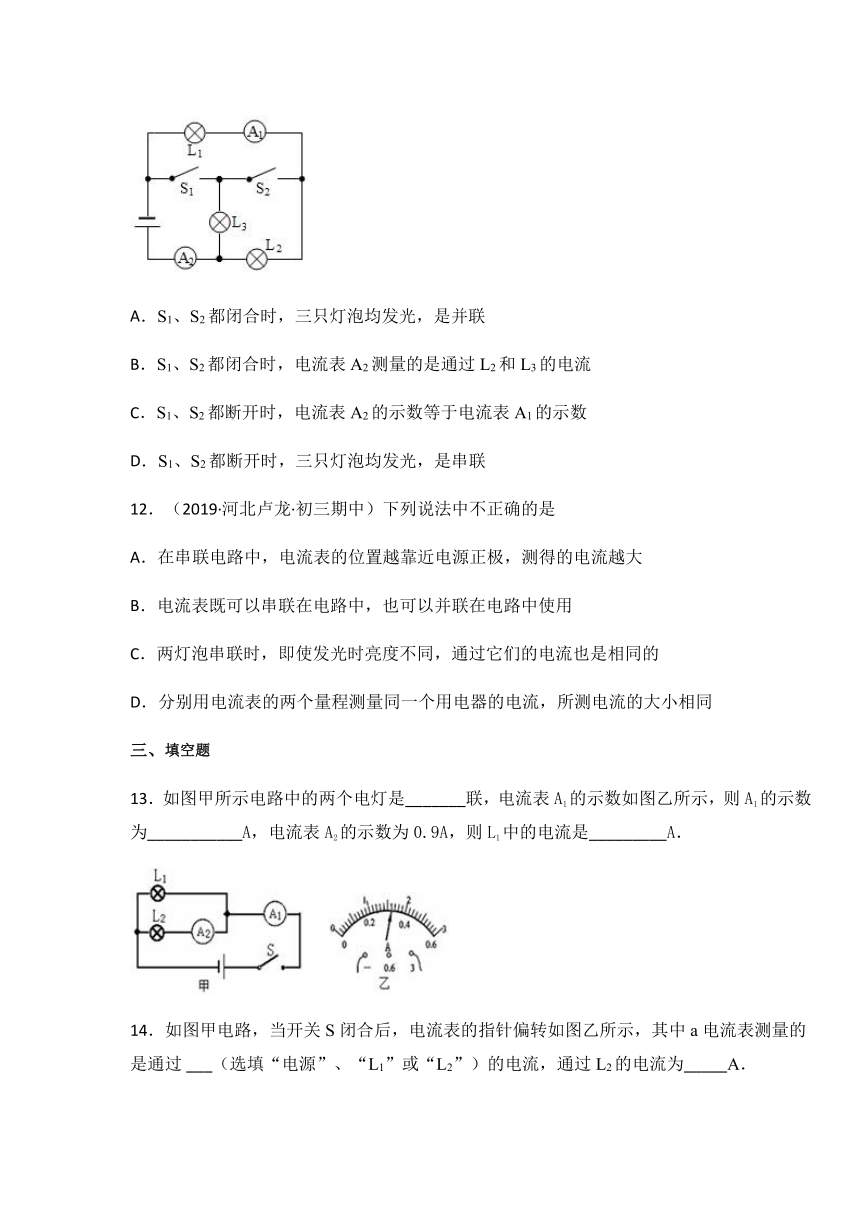

11．（2019·四川师范大学附属中学期中）小明同学对如图所示的电路进行了以下分析判断，其中正确的是（　　）
A．S1、S2都闭合时，三只灯泡均发光，是并联
B．S1、S2都闭合时，电流表A2测量的是通过L2和L3的电流
C．S1、S2都断开时，电流表A2的示数等于电流表A1的示数
D．S1、S2都断开时，三只灯泡均发光，是串联
12．（2019·河北卢龙·初三期中）下列说法中不正确的是
A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大
B．电流表既可以串联在电路中，也可以并联在电路中使用
C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的
D．分别用电流表的两个量程测量同一个用电器的电流，所测电流的大小相同
三、填空题
13．如图甲所示电路中的两个电灯是_______联，电流表A1的示数如图乙所示，则A1的示数为___________A，电流表A2的示数为0.9A，则L1中的电流是_________A．
14．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过?___（选填“电源”、“L1”或“L2”）的电流，通过L2的电流为_____A．
15．（2019·四川省射洪县射洪中学外国语实验学校初三月考）如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是________
A，L2中的电流是________
A．
16．（2019·四川成都实外）如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表的左端是它的_____接线柱，通过小灯泡L2的电流为_____A。
17．（2019·河南南阳·初三期中）在图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡
L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”）
18．（2018·辽宁甘井子·初三期中）如图所示电路中，三只电流表的读数分别为I1、I2和I3，则它们大小的关系是I1_____I2_____I3（选填“＞”、“＜”或“=”）
19．（2020·江西石城·初三期末）英语听力考试时，教室里的各个广播是________联的，当教室里多开一盏照明灯时，干路上的电流大小将________。（选填“变大”、“不变”或“变小”）。
四、实验题
20．（2020·广东梅州·一模）为了验证并联电路的电流特点，小薇设计了如图1所示的实验。
(1)在连接电路时，开关应处于______状态；
(2)小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2=______A，I=______A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是______；（写出关系式即可）
(4)其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现，“并联各支路电流是相等的”这个结论一定成立吗？______（选填“一定”或“不一定”）。为了检验这个结论是否成立，应该用规格______（相同或不相同）的灯泡替代L1或L2继续进行多次实验。
(4)在测量电流时发现指针指在如图丙所示的位置，存在的问题是_______；解决办法是：________。
参考答案
1．B
2．C
3．C
4．C
5．C
6．B
7．C
8．D
9．C
10．C
11．BC
12．AB
13．并
1.6
0.7
14．L1
0.9
15．0.7
0.9
16．负
0.9
17．发光
不发光
变小
18．＜
＜
19．并
变大
20．断开
L1或电流表断路
0.52
1
I=I1+I2
不一定
不相同
