人教版九年级物理 16.2 串、并联电路中电压的规律 同步练习（含答案）

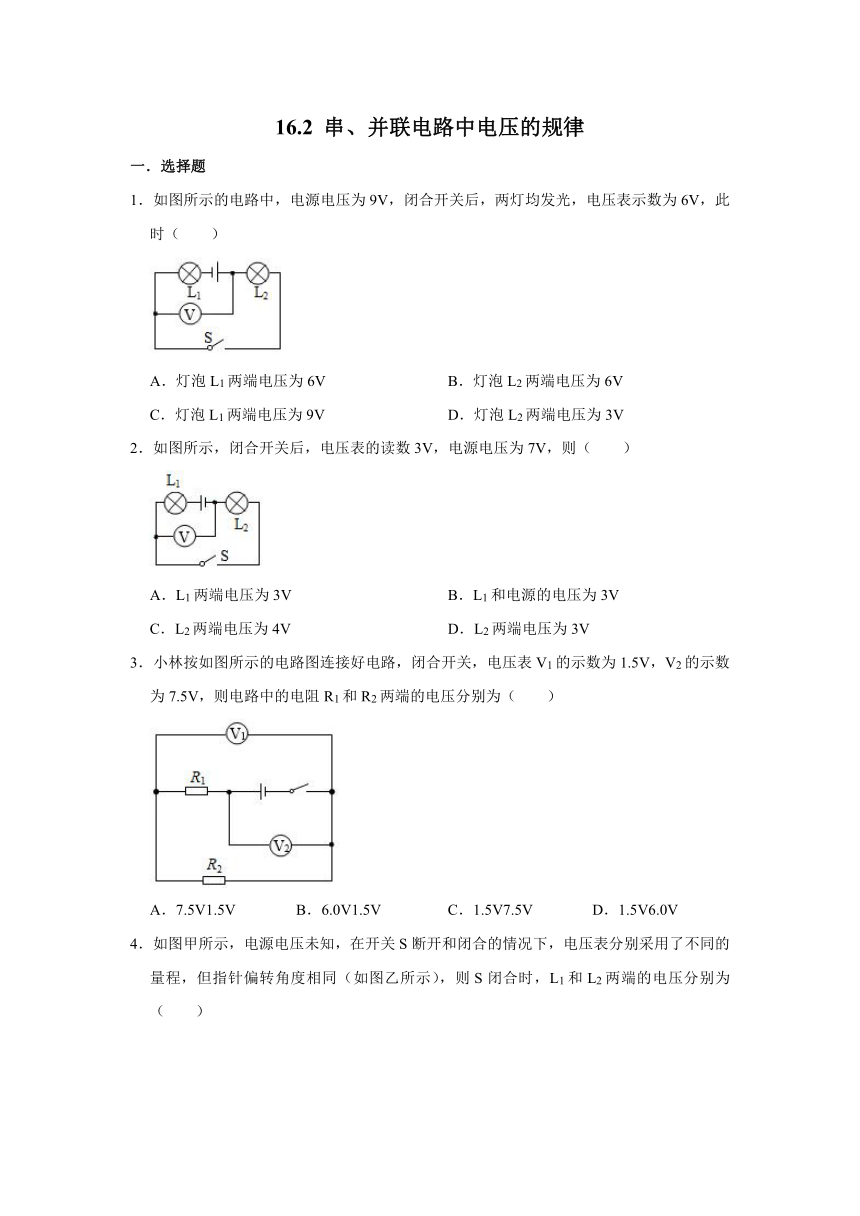

16.2
串、并联电路中电压的规律
一．选择题
1．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V
2．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（　　）
A．L1两端电压为3V
B．L1和电源的电压为3V
C．L2两端电压为4V
D．L2两端电压为3V
3．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（　　）
A．7.5V1.5V
B．6.0V1.5V
C．1.5V7.5V
D．1.5V6.0V
4．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，L1和L2两端的电压分别为（　　）
A．8.8V
2.2V
B．2.2V
8.8V
C．11V
8.8V
D．11V
2.2V
5．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为（　　）
A．6V
1.5V
B．7.5V
1.5V
C．1.5V
7.5V
D．1.5V
6V
6．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．9
V
B．10V
C．11V
D．12
V
7．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（　　）
A．4.5V
B．5.5V
C．3V
D．2V
8．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（　　）
A．1V
B．2V
C．3V
D．4V
9．所示图中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V，S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端电压分别为（　　）
A．3V和4.5V
B．1.5V和4.5V
C．3V和1.5V
D．1.5V和3V
10．在图所示的电路中，当开关S闭合时，电压表V1的示数为3V，V2的示数为6V，则电源电压为（　　）
A．3V
B．6V
C．9V
D．12V
11．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（　　）
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4
B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4
D．I1＜I2，I3＜I4，U1＝U2，U3＝U4
12．在如图所示电路中，当闭合开关后，电压表V1V2示数分别是2V和6V，那么灯泡L1和L2两端电压分别是（　　）
A．6V，2V
B．8V，2V
C．2V，4V
D．4V，2V。
13．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．8V
B．9V
C．10V
D．11V
二．填空题
14．一用电器工作电压为3V，需要　
　节干电池　
　联使用。
15．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L1两端的电压为　
　V，L2两端的电压为　
　V。
16．图中电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么电源电压是　
　，当S1、S2都断开时，L1两端的电压是　
　，L2两端的电压是　
　。
三．实验探究题
17．在“探究并联电路中的电压关系”时，小册想把两个灯泡并联起来，用电压表测量并联电路的总电压。
（1）小册连接了如图所示电路，闭合开关后，会出现的情况是　
　；
A．只有L1亮
B．只有L2亮
C．L1和L2都亮
D．L1和L2都不亮
（2）请你检查一下电路，错在哪里？请把接错的一根导线找出来，打上“×”，再用笔画线将电路连接完整。
（3）通过这个实验，可以得出：在并联电路中，各支路两端的电压　
　。
18．在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：
U/V
U1/V
U2/V
2.6
1.3
1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是　
　（用题中物理量符号表示）。
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　
　，电压表V2示数为　
　。
（3）该实验还有待改进，请写出其中一点：　
　。
19．在“探究串联电路中用电器两端的电压与电源两端的电压的关系”的实验中，三次测量的电路图如下图所示，请你仔细观察后回答：
（1）根据电路图，请你用笔画线代替导线连接对应的实物图。要求：电压表测灯L1两端的电压。
（2）实验中，小奇先用电压表测出灯L1两端的电压，如图甲所示，再测灯L2两端的电压时，只将电压表接a的一端改接c点，这种接法　
　（填“正确”或“不正确”），理由是　
　。
（3）实验中三个小组分别实验记录的数据如下表所示：
实验小组
ab间的电压U1/V
bc间的电压U2/V
ac间的电压U/V
1
1
2
3
2
1.2
1.8
3
3
1.5
1.5
3
请你根据表中实验数据，分析得出结论　
　。
参考答案
一．选择题
1．
B。
2．
D。
3．
B。
4．
B。
5．
A。
6．
C．
7．
A。
8．
B。
9．
C。
10．
C。
11．
C。
12．
C。
13．
C。
二．填空题
14．
2；串。
15．
1.8；7.2。
16．4.5V；3V；1.5V。
三．实验探究题
17．（1）B；
（2）
（1）B；（2）如图；（3）相等。
18．
（1）U1+U2＝U；（2）2.6V；0V；（3）换不同规格的小灯泡再进行多次实验。
19．
（1）如上所示；（2）不正确；电压表正负接线柱接反了；（3）串联电路的总电压等于各部分电压之和。
