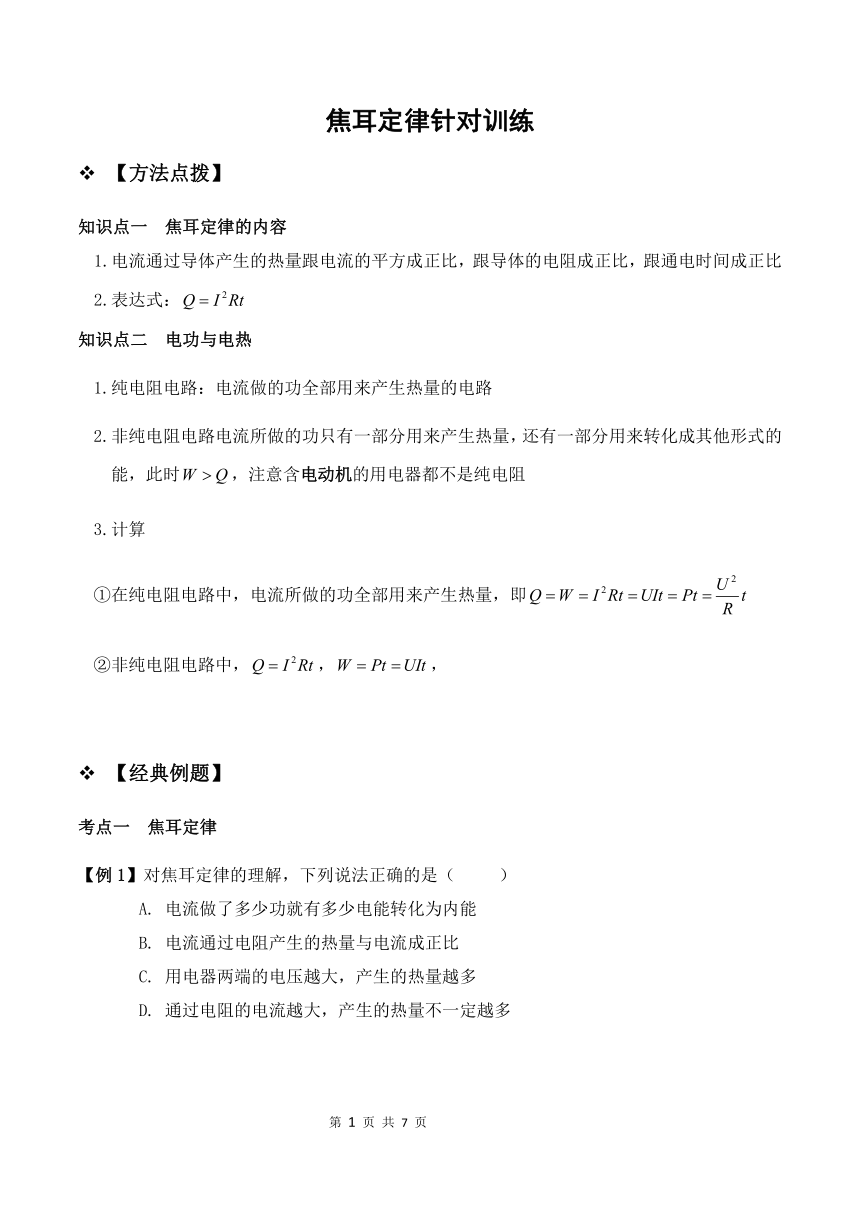

焦耳定律针对训练
【方法点拨】
知识点一
焦耳定律的内容
1.电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比
2.表达式：
知识点二
电功与电热
1.纯电阻电路：电流做的功全部用来产生热量的电路
2.非纯电阻电路电流所做的功只有一部分用来产生热量，还有一部分用来转化成其他形式的能，此时，注意含电动机的用电器都不是纯电阻
3.计算
①在纯电阻电路中，电流所做的功全部用来产生热量，即
②非纯电阻电路中，，，
【经典例题】
考点一
焦耳定律
【例1】对焦耳定律的理解，下列说法正确的是（??
）
电流做了多少功就有多少电能转化为内能
B.
电流通过电阻产生的热量与电流成正比
C.
用电器两端的电压越大，产生的热量越多
D.
通过电阻的电流越大，产生的热量不一定越多

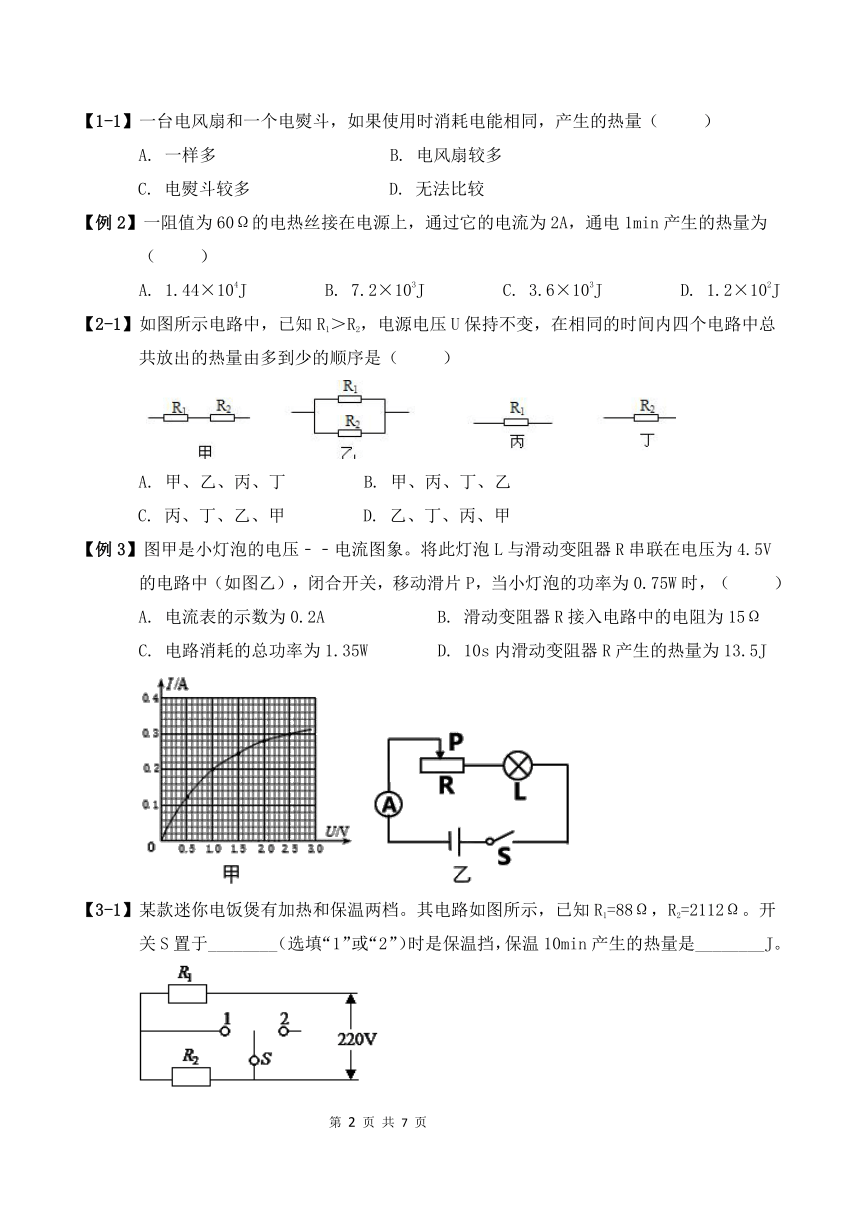

【1-1】一台电风扇和一个电熨斗，如果使用时消耗电能相同，产生的热量（??
）
一样多
B.
电风扇较多
C.
电熨斗较多
D.
无法比较
【例2】一阻值为60Ω的电热丝接在电源上，通过它的电流为2A，通电1min产生的热量为（??
）
1.44×104J
B.
7.2×103J
C.
3.6×103J
D.
1.2×102J
【2-1】如图所示电路中，已知R1＞R2，电源电压U保持不变，在相同的时间内四个电路中总共放出的热量由多到少的顺序是（??
）
甲、乙、丙、丁
B.
甲、丙、丁、乙
C.
丙、丁、乙、甲
D.
乙、丁、丙、甲
【例3】图甲是小灯泡的电压﹣﹣电流图象。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（??
）
电流表的示数为0.2A
B.
滑动变阻器R接入电路中的电阻为15Ω
C.
电路消耗的总功率为1.35W
D.
10s内滑动变阻器R产生的热量为13.5J
【3-1】某款迷你电饭煲有加热和保温两档。其电路如图所示，已知R1=88Ω，R2=2112Ω。开关S置于________（选填“1”或“2”）时是保温挡，保温10min产生的热量是________J。

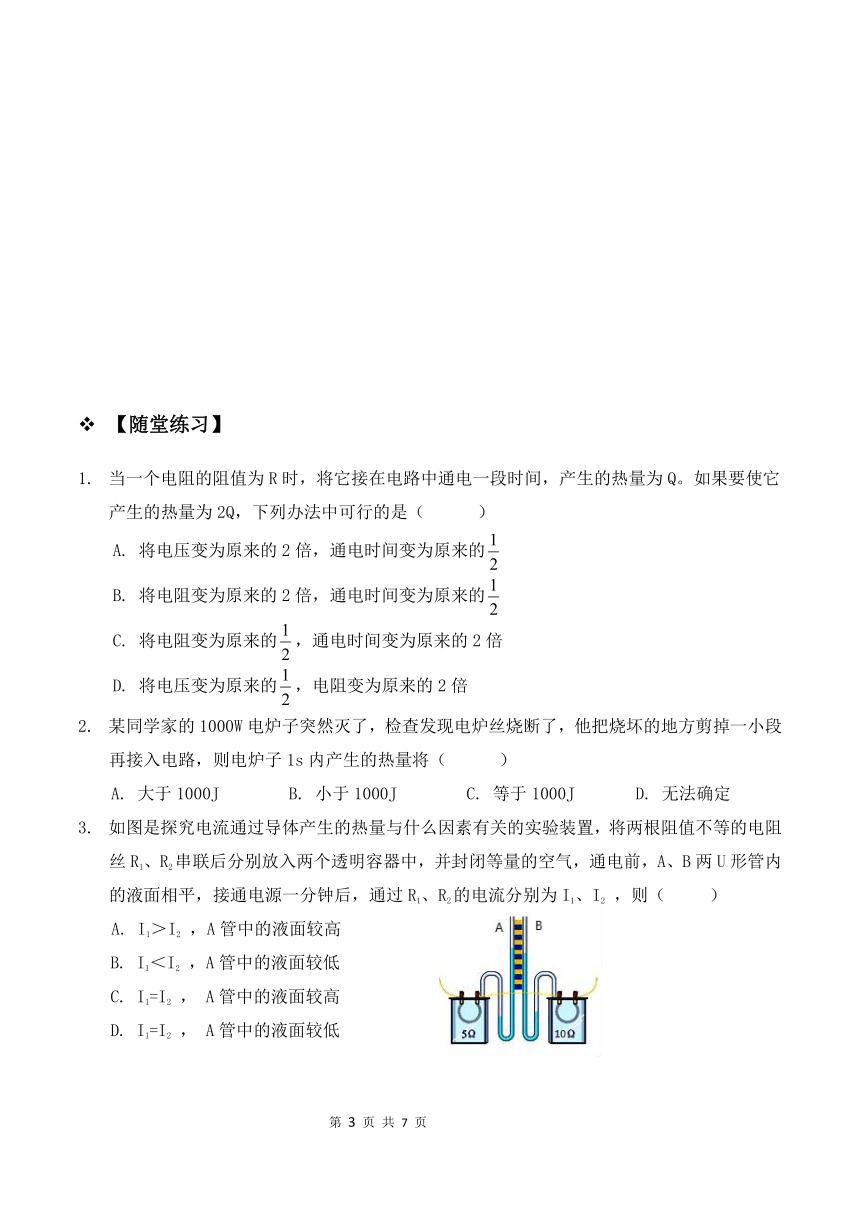

【随堂练习】
当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q。如果要使它产生的热量为2Q，下列办法中可行的是（
）
将电压变为原来的2倍，通电时间变为原来的
将电阻变为原来的2倍，通电时间变为原来的?
C.
将电阻变为原来的，通电时间变为原来的2倍
D.
将电压变为原来的，电阻变为原来的2倍
某同学家的1000W电炉子突然灭了，检查发现电炉丝烧断了，他把烧坏的地方剪掉一小段再接入电路，则电炉子1s内产生的热量将（??
）
大于1000J
B.
小于1000J
C.
等于1000J
D.
无法确定
如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2
，则（??
）
I1＞I2
，A管中的液面较高
B.
I1＜I2
，A管中的液面较低
C.
I1=I2
，
A管中的液面较高
D.
I1=I2
，
A管中的液面较低
如图是一个油量表的示意图，滑动变阻器规格为“20Ω?1A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A。下列说法错误的是（
　　）
电阻R1的阻值为30Ω
B.
电源电压为15V
C.
在加满油后，1min内电阻R1产生的热量为450J
D.
电阻R1最小功率为7.5W
在家庭电路中，有时导线长度不够，需要把两根导线连接起来，连接处电阻比别处要____（选填大、小），在相等时间内，导线连接处发热比别处更_____（选填多、少）。
一个标有“220V
1200W”的电热水壶．要在1个标准大气压下将2kg温度为20℃的水烧开，水需要吸收的热量是________J，若不计热损失，电热水壶正常工作时烧开这壶水需要的时间是________s。（水的比热容为4.2×103J/（kg?℃）
小芳家夏天常用的“电热驱蚊器”是利用电流的________效应工作的，发热元件是一个阻值为1000Ω的电阻，接在照明电路中通电100s产生的热量为________J。她家电能表铭牌上标有“220V
10（40）A?
50HZ
2000r/kW?h”，她用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转________圈。
如图是探究“电流通过导体产生热量与哪些因素有关”的实验装置。将两根阻值不等的电阻丝R1、R2（R1＞R2）串联后分别密封在两个相同的烧瓶中，瓶中气体通过玻璃管分别于与a、b气球相连，闭合开关后，通过R1的电流________通过的R2电流；一段时间后，a体积________b体积。（以上均选填“大于”、“小于”或“等于”）
（2017?扬州）如图，电源电压恒定不变，R1=20Ω，闭合开关S、S1
，电流表示数为0.3A，则电源电压为________?V，l0s内电流通过R1产生的热量为________?J；再闭合开关S2
，调节R2
，使电流表示数为0.6A，则此时变阻器R2的阻值为________Ω。
为了探究电热与电阻的关系，小伟设计了如图甲所示的装置，烧瓶中盛有质量、初温均相等的煤油，R1>R2
（1）实验中电流产生热量的多少是通过___________反映的．
（2）实验时小伟将R1和R2串联接入电路中，这是为了控制____________相同。
（3）小华将两根阻值不同的电阻丝分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，如图乙所示，想利用此装置来探究电热与电阻的关系，比较小伟和小华的装置，你认为________装置更好，理由是：_______________________________。
（4）小明想利用甲装置改成
“比较水和煤油比热容的大小”的实验，则他除了将其中一烧瓶中的煤油换成等质量的水外；还需要使两烧瓶中的电阻丝的_______相同。通过实验观察，发现装有__________（选填“水”或“煤油”）
的烧瓶中温度变化较大，说明水的比热容比较大．
如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气．
(1)实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中____
_．
(2)甲装置可探究电流产生的热量与________的关系，通电一段时间后，________(填“左”或“右”)侧容器中U形管中液面的高度差大．
(3)乙装置中的电阻R3的作用主要是_______________________________．
(4)如果乙装置中R3发生了断路，保证通电时间相同，与步骤(3)相比较，则左侧U形管中液面的高度差将________(填“变大”“变小”或“不变”)．
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生的热量与电阻的关系．可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在________两个接线柱之间即可．
某牌子电热水器储水体积50L，加热管电阻两端电压为220V时，加热功率为2200W，将储水器中的水从17℃加热到50℃。[ρ水=1×103kg/m3
，1m3=1000L，c水=4.2×103J/（kg?℃）]。求：(1)加热管电阻的电阻值是多少？
(2)将这些水从17℃加热到50℃要吸收多少热量？
(3)若加热管产生的热量全部被水吸收，需加热多长时间？
小珊新买了一个电热水壶，其名牌如图所示，请回答[水的比热容c水=4.2×103J/（kg?℃），气压为1标准大气压]
(1)电热水壶正常工作时的电阻是多少？
(2)在额定电压下，不考虑热量损失，用该电热水壶将初温为20℃的2kg的水烧开，需用多长时间？
(3)在额定电压下，小珊实际将初温为20℃的2kg的水烧开，用时7min，则该电热水壶的
效率为多少？
有一款新型智能电热水壶，有高、中、低三档，并可以手动调节，它的等效电路图如图所示，其中R1=R2=88Ω，均为电热丝，单刀双掷开关S2可接a或b。
(1)开关S1、S2处于什么状态时，电热水壶处于低温档？
(2)电热水壶处于中温档时的电流是多大？
(3)用高温档加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？
[已知c水=4.2×103J/（kg?℃），不计热量损失，时间计算结果保留整数即可]
