人教版九年级物理第15章第五节串、并联电路中电流的规律（并联电路中电流的规律）同步练习 含答案

人教版九年级物理第15章第五节串、并联电路中电流的规律（并联电路中电流的规律）同步练习
含答案
知识点
探究并联电路的电流规律

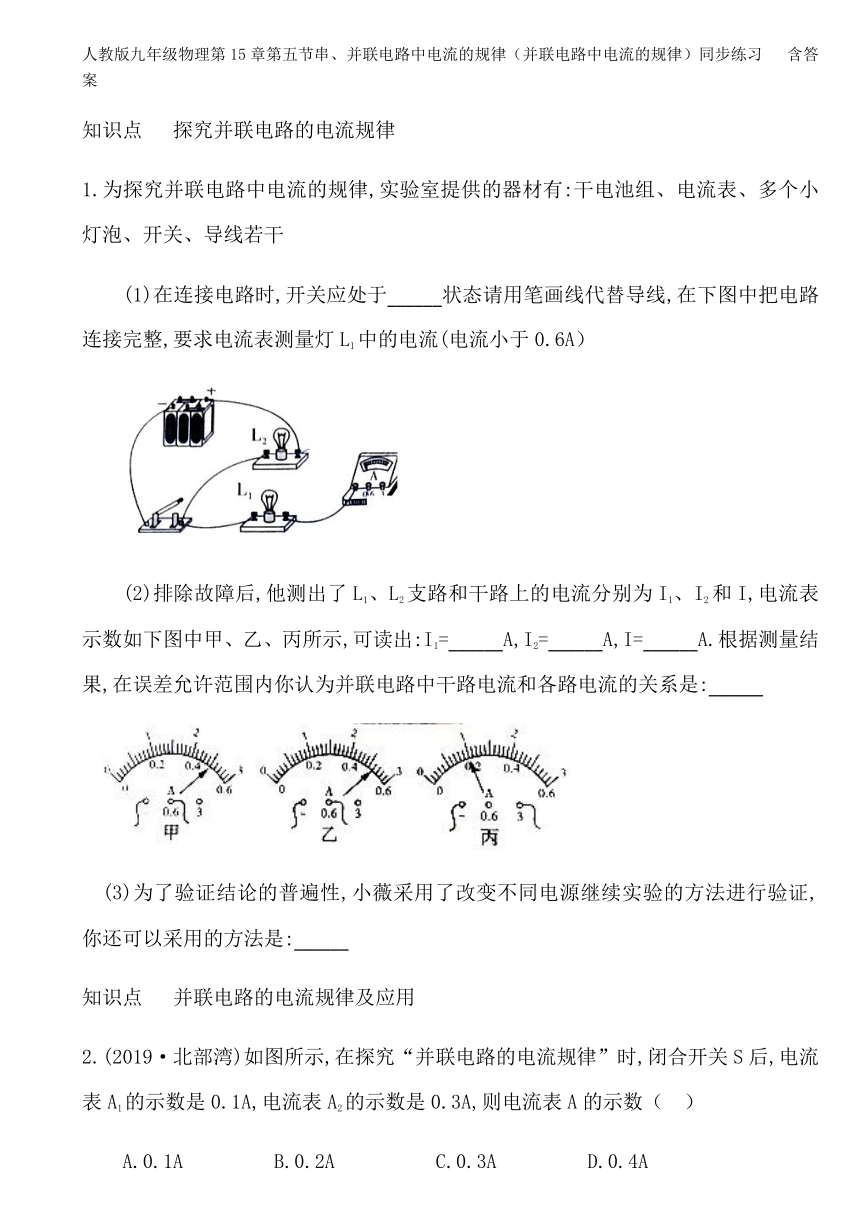

1.为探究并联电路中电流的规律,实验室提供的器材有:干电池组、电流表、多个小灯泡、开关、导线若干
(1)在连接电路时,开关应处于______状态请用笔画线代替导线,在下图中把电路连接完整,要求电流表测量灯L1中的电流(电流小于0.6A）
(2)排除故障后,他测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如下图中甲、乙、丙所示,可读出:I1=______A,I2=______A,I=______A.根据测量结果,在误差允许范围内你认为并联电路中干路电流和各路电流的关系是:______
(3)为了验证结论的普遍性,小薇采用了改变不同电源继续实验的方法进行验证,你还可以采用的方法是:______
知识点
并联电路的电流规律及应用
2.(2019·北部湾)如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A1的示数是0.1A,电流表A2的示数是0.3A,则电流表A的示数（
）
A.0.1A
B.0.2A
C.0.3A
D.0.4A

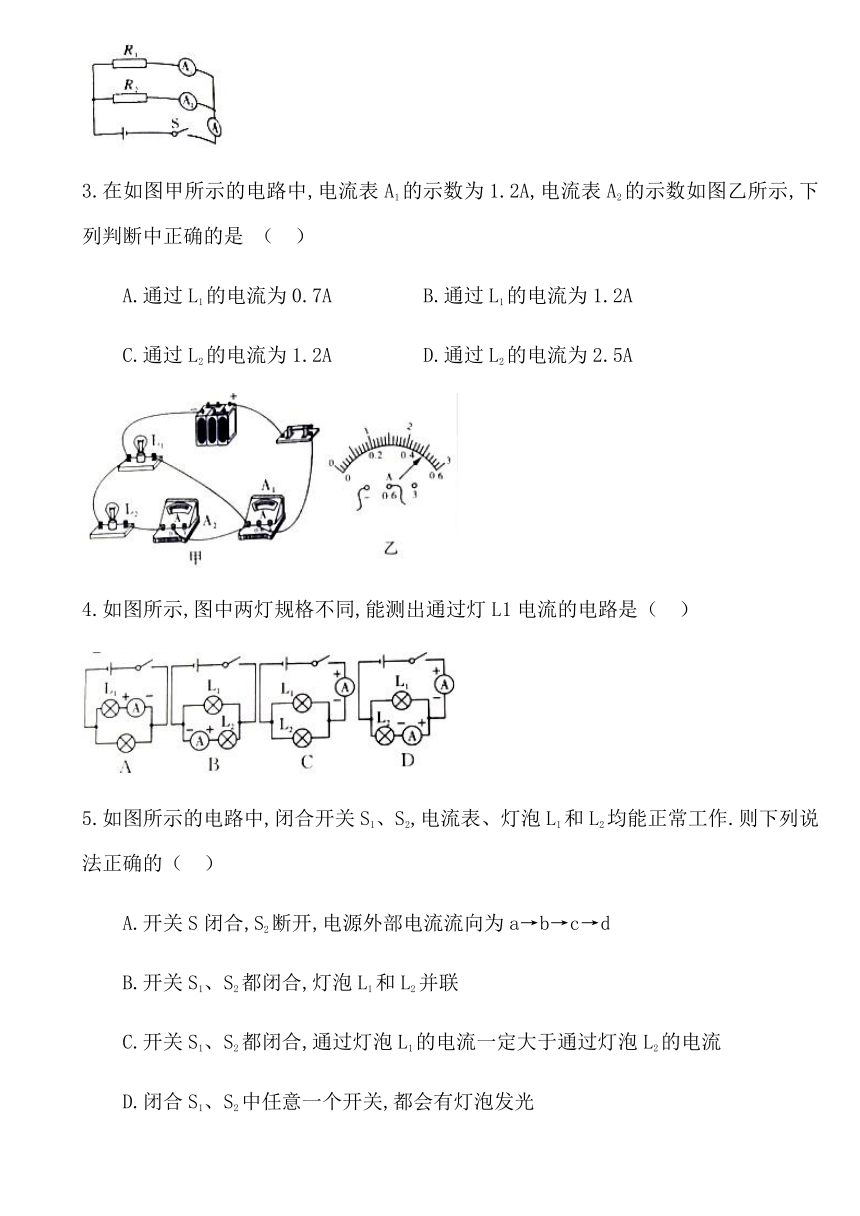

3.在如图甲所示的电路中,电流表A1的示数为1.2A,电流表A2的示数如图乙所示,下列判断中正确的是
（
）
A.通过L1的电流为0.7A
B.通过L1的电流为1.2A
C.通过L2的电流为1.2A
D.通过L2的电流为2.5A
4.如图所示,图中两灯规格不同,能测出通过灯L1电流的电路是（
）
5.如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作.则下列说法正确的（
）
A.开关S闭合,S2断开,电源外部电流流向为a→b→c→d
B.开关S1、S2都闭合,灯泡L1和L2并联
C.开关S1、S2都闭合,通过灯泡L1的电流一定大于通过灯泡L2的电流
D.闭合S1、S2中任意一个开关,都会有灯泡发光

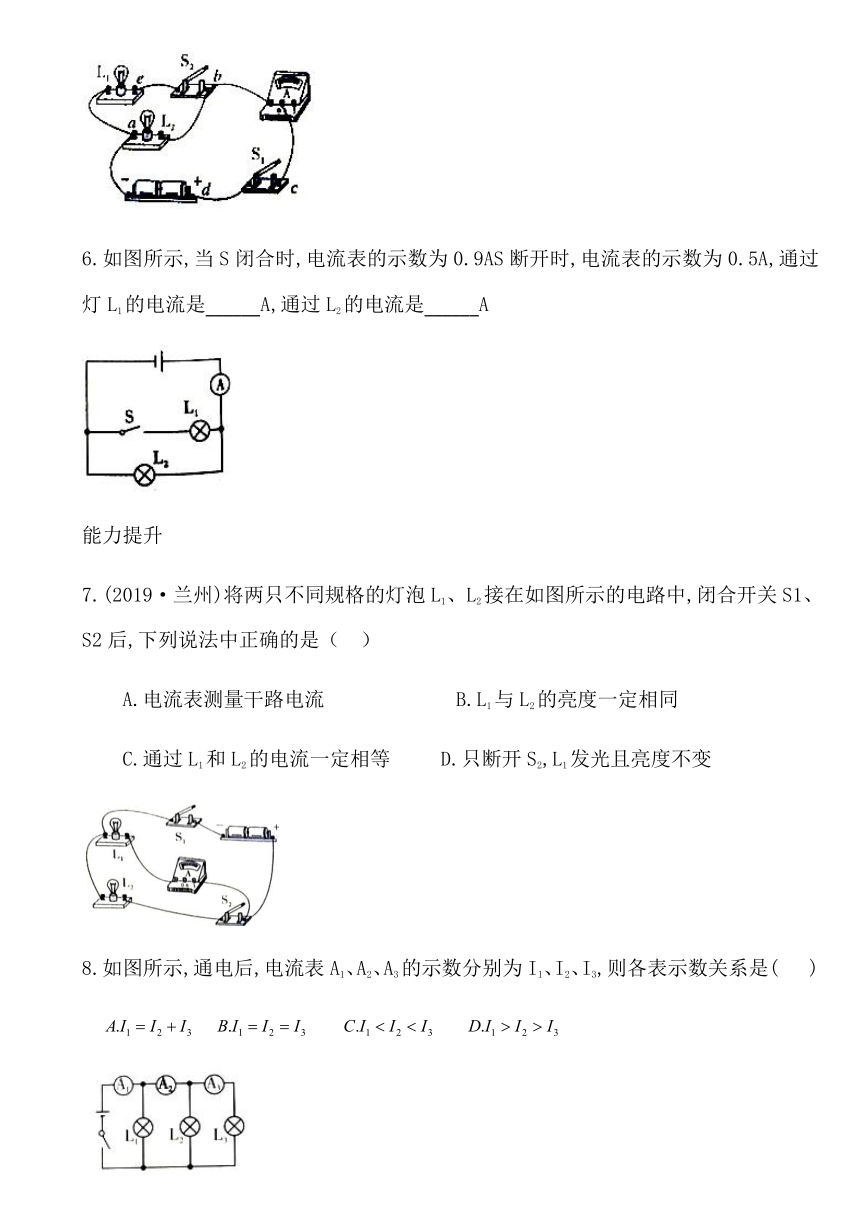

6.如图所示,当S闭合时,电流表的示数为0.9AS断开时,电流表的示数为0.5A,通过灯L1的电流是______A,通过L2的电流是______A
能力提升
7.(2019·兰州)将两只不同规格的灯泡L1、L2接在如图所示的电路中,闭合开关S1、S2后,下列说法中正确的是（
）
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L1和L2的电流一定相等
D.只断开S2,L1发光且亮度不变
8.如图所示,通电后,电流表A1、A2、A3的示数分别为I1、I2、I3,则各表示数关系是(
)
9.如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是
(
)
A.L1与L2串联
B.电流表A1测L1的电流
C.当开关S2断开时,通过L1的电流变小
D.当开关S2断开时,电流表A2的示数变小
10.某同学家中装有一台电视机,一台洗衣机,两盏照明灯,正常工作时电流分别为200mAA,300mA和250mA.如果电路中的电流不允许超过3A,他家中最多还能安装300mA的照明灯______盏
11.在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则通过L1和L2的电流分别为______
12.小余和小乐按照课本要求探究并联电路中电流的关系,他们设计的电路如图1所示
(1)在连接电路的过程中,开关应该______
(2)在实验中,小余试触时电流表的指针偏转情况如图2所示,根据你的分析,你认为原因可能是______
(3)在实验过程中他们连接了如图3所示的电路,闭合开关后,观察到灯L2______(填“发光”或“不发光”),通过分析电路连接情况,该电路存在的问题是______(写出一条即可)
(4)请在图3上只改动一根导线,符合L1、L2并联,电流表A1测干路电流,A2测灯L2的电流,开关控制所有用电器
(5)他们连好电路后把电流表分别接入到电路中的A、B、C处,测出它们的电流,见下表
他们下一步应该做的是____________
A.整理器材,结束实验
B.改变电流表的量程或换电流表再测几次
C.换用不同规格的小灯泡,再测出几组电流值这样做的目的是______通过对上面数据的分析,可以得出的结____________
拓展在线
13.如图所示,规格相同的小彩灯并联后接到暗盒外的电源上,为了判断暗盒内小彩灯的只数现提供一只与暗盒内规格相同的小彩灯、两只电流表和导线,请利用所提供的器材,在虚线内画出你所设计的电路图.
答案
断开
0.5
0.52
1
并联电路中，干路电流等于各支路电流之和
换用不同规格的小灯泡进行多次试验
D
A
D
B
0.4
0.5
D
D
D
4
0.96A
、0.24A
断开
电流表的正负接线柱接反了
不发光
A2L2被短路
略
C
得出普遍规律
并联电路中干路电流等于各支路电流之和
略
