中小学教育资源及组卷应用平台
沪科版物理八年级上学期4.5 科学探究:凸透镜成像
一、单选题
1.一个角的度数比较小,只有5°,为了看清楚些,用一放大倍数为3倍的放大镜观察,可以看到这个角的度数为(?? ) 21cnjy.com
A.?5°????????????????????????????????????????B.?15°????????????????????????????????????????C.?3°????????????????????????????????????????D.?30°
2.如图为一束入射光线经凸透镜折射后的光路,且 ,若 ,该凸透镜的焦距可能是(?? )
A.??????????????????????????B.??????????????????????????C.??????????????????????????D.?
3.下列情景中形成的像,属于实像的是(?? )

A.?亭台在湖面的倒影 B.?从放大镜中看到镜后正立、放大的数字

C.?小孔成的像 D.? “海市蜃楼”21·世纪*育网
4.在光具座上放_????????????è·????_10cm的凸透镜,蜡烛和透镜的位置如图甲所示,图乙是蜡烛点燃后的火焰。调整光屏,可以得到的清晰的像是(?? ) 21教育名师原创作品
A.?????????????????????????????????????B.?????????????????????????????????????C.?????????????????????????????????????D.?
5.将一物体放_??¨???é??é????????_使物距依次为6cm、18cm和24cm,分别得到放大的虚像、放大的实像和缩小的实像,则凸透镜的焦距f满足关系式(?? ) 【来源:21cnj*y.co*m】
A.?f<6cm?????????????????B.?6cm<f<18cm?????????????????C.?9cm<f<12cm?????????????????D.?18cm<f<24cm
6.下图为小红同学的脸庞外形和大小,通过凸透镜看她的脸庞时,不可能看到的像为下图的( ?)
A.???????????????????????????B.???????????????????????????C.???????????????????????????D.?
7.如图所示,小明透过盛水的玻璃杯看物理书封面上的“物理”字样,不可能看到(??? )

A.???????????????????????B.???????????????????????C.???????????????????????D.?
8.如图中画出了光线通过透镜(图中未画出)的情形,其中凸透镜是( ??)
A.?a??????????????????????????????????????B.?b??????????????????????????????????????C.?c??????????????????????????????????????D.?a、b、c、d
9.取一个大烧杯,里面充满烟雾,倒扣在桌上,用手电筒射出平行光,要使射入杯中的光束发散,应在杯底放置的器材是(?? ) 21·cn·jy·com
A.?平板玻璃???????????????????????????????B.?平面镜???????????????????????????????C.?凹透镜???????????????????????????????D.?凹面镜
10.某班同学在“探_??????é??é????????_规律”的实验中,记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像,如图所示,下列判断正确的是( ??) www-2-1-cnjy-com
A.?该凸透镜的焦距是_20cm
B_.?当u=15cm时,光屏上不能成像
C.?当u=25cm时成缩小的像,投影仪就是根据这一原理制成的
D.?把物体从距凸透镜11cm处移动到30cm处的过程中,像逐渐变小21*cnjy*com
11.如图所示,对光有发散作用的透镜是(?? )
A.??????????????????????????????????????B.??????????????????????????????????????C.??????????????????????????????????????D.?
12.在探究“凸透镜成像规律”的_???é??????????¨???_屏上得到了烛焰的像恰好有一个小飞虫落在透镜的中间部分,那么在屏上所成的像(?? ) 【版权所有:21教育】
A.?变成了小飞虫的像?????????????????????????????????????????????? B.?像的中间没有了
C.?像的形状没有变化,只是比原来暗一些???????????????D.?是小飞虫的像和烛焰像重合在一起
13.在凸透镜成像中,若得到一个与物体同侧的像。则这个像一定是(?? )
A.?倒立、放大_???????????????_??????B.?倒立、缩小的实像?????????C.?正立、缩小的虚像?????????D.?正立、放大的虚像
14.把一副眼镜放在太阳光下,在地面上看到如图所示的情形。由此可以判断镜片是(?? )
A.?凸透镜????????????????????????????????B.?凹透镜????????????????????????????????C.?平面镜????????????????????????????????D.?凸面镜
二、填空题
15.如图所示,点燃_???è???????????è·?_为15cm的凸透镜固定在光具座上,要在光屏上承接到烛焰________(选填“正立”或“倒立”)、放大的清晰实像,需将光屏向________(选填“左”或“右”)移动;一段时间后, 蜡烛变短了,烛焰在光屏上成的像会向________(选填“上”或“下”)移。 21*cnjy*com
16.在“探究凸透镜成像规律实验_???????????????è·?_为20cm时,在光屏上呈现一个倒立等大的实像。该透镜的焦距是________cm, 当物距为15cm时,可在光屏上呈现一个倒立________的实像。

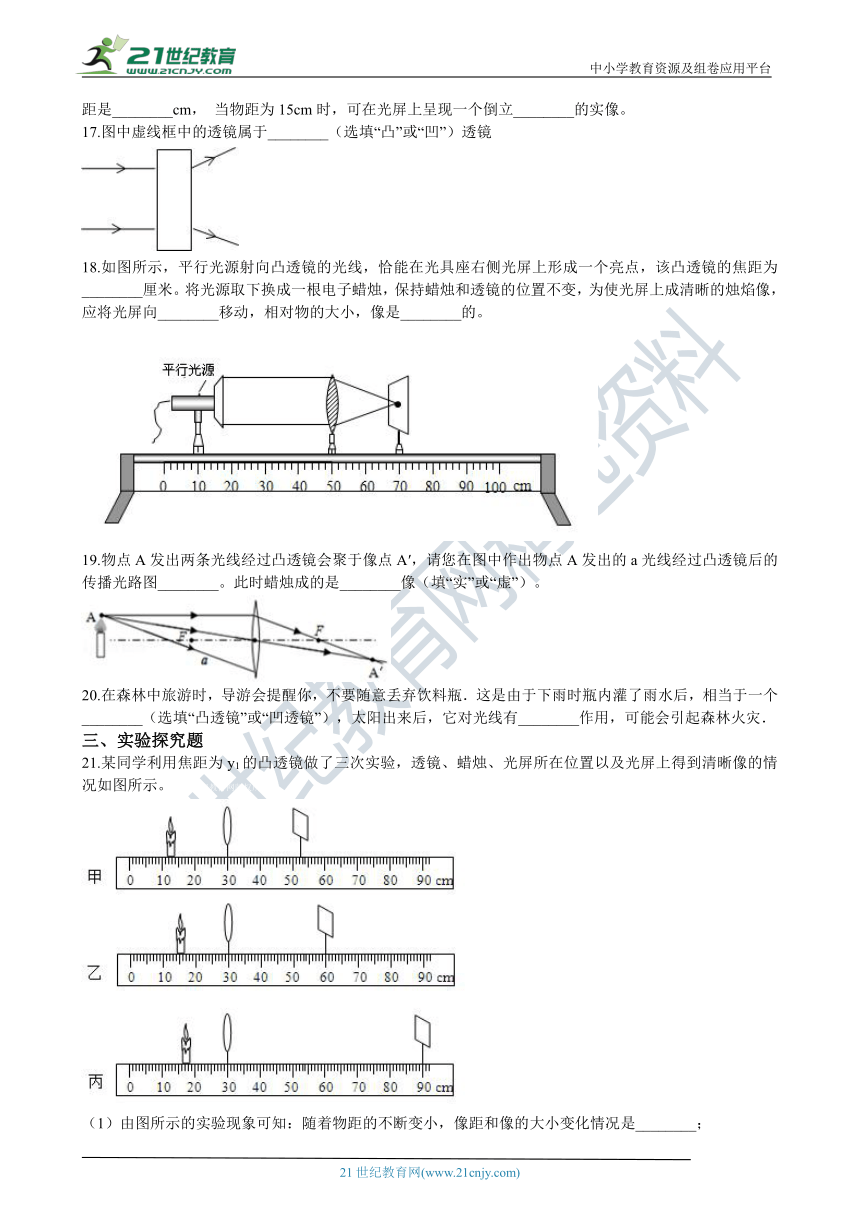

17.图中虚线框中的透镜属于________(选填“凸”或“凹”)透镜
18.如图所示,平行光源射向_???é??é???????????_,恰能在光具座右侧光屏上形成一个亮点,该凸透镜的焦距为________厘米。将光源取下换成一根电子蜡烛,保持蜡烛和透镜的位置不变,为使光屏上成清晰的烛焰像,应将光屏向________移动,相对物的大小,像是________的。
19.物点A发出_??¤????????????è??_凸透镜会聚于像点A′,请您在图中作出物点A发出的a光线经过凸透镜后的传播光路图________。此时蜡烛成的是________像(填“实”或“虚”)。
20.在森林中旅游时,导游会提醒_?????????è??é?????_丢弃饮料瓶.这是由于下雨时瓶内灌了雨水后,相当于一个________(选填“凸透镜”或“凹透镜”),太阳出来后,它对光线有________作用,可能会引起森林火灾.
三、实验探究题
21.某同学利用焦距为y1的凸透镜做了三次实验,透镜、蜡烛、光屏所在位置以及光屏上得到清晰像的情况如图所示。 21世纪教育网版权所有
? ? ?
(1)由图所示的实验现象可知:随着物距的不断变小,像距和像的大小变化情况是________;
(2)在图乙所示的实验中_???????°????é??é??_换为焦距为f1的凸透镜(f1< y1),为在光屏上得到清晰的像,光屏应向________侧移动。
22.雪灵儿用一个焦距为10cm的凸透镜探究凸透镜成像规律,实验如下:
(1)实验前,让平行_????????????é??é??_射入倒扣的烧杯中(如图甲),杯中有烟雾,从烟雾中可以观察到凸透镜对光有________(选填“会聚”或“发散”)作用;
(2)实验中蜡烛在原来的位置越烧越短(如图乙),则像在光屏上的位置会________(选填“往下移”、“不变”或“往上移”);
(3)若将印有字母“F”的纸片(图丙)放在离凸透镜6cm的地方,我们能看到的清晰的像是图丁中的________(请填序号)。
23.某同学用光具座?凸透镜?蜡烛,光屏和度尺等实验器材,探究“凸透镜成像的规律”?
(1)为了测_é?????é??é????????_距,让一束平行于主光轴的光射向凸透镜,移动光屏,直到光屏上出现最小,最亮的光斑,用刻度尺测出光斑到凸透镜中心的距离,如图甲所示,凸透镜焦距为________cm;
(2)将凸透镜固定在光_??·??§50cm_刻度线处,蜡烛放置在光具座40m刻度线处,点燃蜡烛,左右移动光屏,出现图乙所示现象(成像清晰)?为使像呈现在光屏中央,应将光屏向________调节;
(3)保持凸透镜_???????????????è°?_整烛焰中心?透镜中心和光屏中心在同一高度,将蜡烛移至34cm刻度线处,移动光屏?直到光屏上再次出现清晰的像,该像是倒立________的实像,保持凸透镜位置不变,将蜡烛续向左移动10.0cm,仍要在光屏上得到清晰的像,光屏应向________移动一段距离?
答案解析部分
一、单选题
1. A
解:放大镜放大的只_???è§??????¤è??é??_,但角的大小与它的边长大小无关,所以用一放大倍数为3倍的放大镜观察一个5°的角,看到的角的度数仍然是5°, 2-1-c-n-j-y
故答案为:A。
【分析】放大镜观察物体放的是线的的宽度,不能放大角度。
2. C
解:根据题_???AO???OB_可知,A点成像在B点,像距大于物距,满足f<u<2f,成倒立、放大的实像。因为AO=10cm,则f<10cm<2f
即5cm<f<10cm
故答案为:C。
【分析】当光从凸透镜的焦点以外发出,折射光线会汇聚在主光轴上。
3. C
解: A、亭台在湖面的倒影,是平面镜成像,成的是虚像;A不符合题意;
B、从放大镜中看到镜后正立、放大的数字,是因为光的折射现象,看到的虚像,B不符合题意;
C、小孔成的像,是由于光的直线传播而形成的蜡烛的实像,是实际光线汇聚成的,C符合题意;
D、海市蜃楼,因为光的折射现象,看到的是景物的虚像,D不符合题意;
故答案为:C
【分析】小孔成像是实像,平面镜成像、放大镜成像是虚像。
4. C
解:已知凸透_é????????è·????1_0cm,由图可知蜡烛到凸透镜的距离(物距)为27.0cm,大于20cm,即物距大于二倍焦距,所以可得到倒立、缩小的实像,C图正确。 www.21-cn-jy.com
故答案为:C
【分析】该题目考查的是凸透镜成像规律,当物距不同时,成像的性质也不同,结合凸透镜成像规律分析求解即可。【来源:21·世纪·教育·网】
5. C
解:当物距为6cm时,成放大的虚像,所以f>6cm.
当物距等于18cm时,成放大的实像,即物距在一倍到二倍焦距之间,则9cm<f<18cm.
当物距等于24cm时,成缩小的实像,所以24cm>2f,则f<12cm.
故:9cm<f<12cm,C符合题意。
故答案为:C。
【分析】重点是凸透镜成像规律的应用,关键是根据每次成像时的特征,列出相应的不等式,综合求解。
6. C
解:A是_??????????¤§??????_像,说明物距处于1倍和2倍焦距之间,符合实际情况;B是正立放大的像,符合凸透镜成虚像的情况;C成正立缩小的像,凸透镜不能成正立缩小的像,不符合实际情况;D是倒立缩小的实像,说明物距大于2倍焦距,符合实际情况情况。
故答案为:C。
【分析】平面镜成像作图时,利用物和像关于平面镜对称的性质作图即可。
7. A
解:盛水的玻璃_????????±???????·?_右相当于凸透镜,但上下相同,物体经过凸透镜成像时,成实像时左右倒立,上下不相反,A符合题意。
故答案为:A.
【分析】凸透镜成像时,实像是倒立的,虚像是正立的。
8. C
解:_a??????é??é??_对光有发散作用,因此a为凹透镜;b图中透镜对光也有发散作用,因此b为凹透镜;c图中透镜对光有会聚作用,因此c为凸透镜;d图中透镜对光有发散作用,因此d为凹透镜.C选项符合题意.
故答案为:C
【分析】凸透镜对光有会聚作用。
9. C
解:A.平板玻璃可以使光线通过,然后沿平行方向射出,光线不会分散;A项不符合题意;
B.光照到平面镜上被平面镜反射,不能沿原来的方向继续传播;B项不符合题意;
C.凹透镜对光线有发散作用,烧杯底部放上凹透镜,光线经过凹透镜后会发散;C项符合题意;
D.凹面镜对光线有会聚作用;D项不符合题意。
故答案为:C。
【分析】凹透镜对光有发散作用。
10. D
解:A.当 ,凸透镜成倒立、等大的实像,由图可知, ,所以f=10cm;故A项错误; 21教育网
B.当u=15cm时, ,成倒立、放大的实像,光屏上能成像.故B项错误;
C.当u=25cm时,u>2f , 成倒立、缩小的实像,应用于照相机和摄像机.故C项错误;
D.物体从距凸透镜11cm_?¤??§???¨??°30_cm处的过程中,凸透镜的物距大于焦距,成实像,凸透镜成实像时,物距增大,像距减小,像变小.故D项正确;
故答案为:D
【分析】凸透镜成像的四种情况和应用,以及凸透镜成实像时,物距、像距、像之间的关系,是凸透镜成像习题的重要依据,一定要熟练掌握.
11. B
解:_???é?????è?????è??_的透镜是凸透镜,对光有会聚作用,ACD不符合题意,中间薄边缘厚的的透镜是凹透镜,对光有发散作用,B符合题意。
故答案为:B.
【分析】凸透镜对光有会聚作用,凹透镜对光有发散作用。
12. C
解:凸透镜所_????????????è????¨_光屏承接,且物距大于一倍焦距,若小虫在透镜上,不在一倍焦距之外,小虫是不能成像的,所以蜡烛的像形状没有变化,但比原来暗些,C符合题意。
故答案为:C.
【分析】物体在凸透镜的一倍焦距以外时,才能成实像,实像可以出现在光屏上。
13. D
解:在凸透_é??????????????è??_得到一个与物体同侧的像。由凸透镜成像规律可知,当U<f 时,若得到一个与物体同侧的像,那么这个像一定是一个正立的、放大的虚像。
故答案为:D。
【分析】根据凸透镜成像的三种情况,①U>2f 时,在另一侧光屏上得到倒立、缩小的实像;
②2f>U>f 时,在另一侧光屏上得到一个倒立、放大的实像。
③U<f 时,通过凸透镜能看到一个正立的、放大的虚像。
14. B
解:太阳光透过镜片照到了地面上,所以应该是透镜而非平面镜或凸面镜,镜片又对光线具有发散作用,所以镜片是凹透镜。
故答案为:B。
【分析】凹透镜对光线有发散作用,凸透镜对光线有会聚作用,结合入射光线和反射光线求解即可。
二、填空题
15. 倒立;右;上
解:由图知,物距为
根据凸透镜成像的规律知,此时成倒立的、放大的实像;此时像距,应大于 ,故需将光屏向右移动。根据凸透镜成像的规律知,蜡烛变短了,烛焰在光屏上成的像会向上移。2·1·c·n·j·y
【分析】当物体在凸透镜的一倍焦距和二倍焦距之间时,像在二倍焦距以外,像是倒立放大的。
16. 10;放大
解:在光屏上呈现_????????????????¤§_的实像时,物距等于像距等于2倍焦距,所以该凸透镜的焦距是物距的一半为10cm。当物距为15cm时,在1倍焦距和2倍焦距之间,成倒立、放大的实像。
【分析】当物体在凸透镜二倍焦距点时,成像是等大的,根据物距可以计算焦距大小。
17. 凹
解:由图知道,虚线框中的透镜使平行光发散,所以,属于凹透镜。
【分析】凹透镜对光有发散作用。【出处:21教育名师】
18. 20;右;等大
解:平行光线_??????é??é????????_聚到一点,最小、最亮的光斑便是凸透镜的焦点,由图知道,该透镜的焦距为f=70cm-50cm=20cm将光源取下换成一根电子蜡烛,保持蜡烛和透镜的位置不变,由图知道,此时u=2f,由凸透镜的成像规律知道,此时成与物等大的实像,且像距为v=2f,所以,光屏应向右移。
【分析】平行光经过凸透镜会聚的点是凸透镜的焦点,当物体在凸透镜的二倍焦距点时,像距为二倍焦距,像和物体等大。
19. ;实
解:物点A发出的_????????????è?????_透镜的折射,会聚在凸透镜的另一侧所成像的位置A′,因此,将a光线的入射点与像点A′连接即可得到对应的折射光线,如图所示:
此时蜡烛成的像是由实际光线会聚而成的,是实像。
【分析】该题_???è??????????????_透镜作图,三条特殊的光线:经过光心的光线不改变方向,焦点发出的光线会变成平行光,平行光经过凸透镜会聚在焦点上。
20. 凸透镜;会聚
解:因为瓶内灌了雨水_?????????????°????_形状是中间厚、边缘薄,符合凸透镜的形状特点,即相当于一个凸透镜;凸透镜对光线有会聚作用,如果太阳光照射到此水瓶时,此凸透镜将太阳光聚焦到树叶时,会造成树叶燃烧,造成火灾.
【分析】有水的瓶子中间厚、边缘薄,相当于凸透镜,凸透镜对光有会聚作用。
三、实验探究题
21. (1)都变大
(2)左
解:(1)观察甲、乙、丙三个图的实验现象发现,凸透镜位置不变,蜡烛靠近凸透镜时,即物距缩短,光屏远离凸透镜,即像距变大,且光屏上成的像变大。(2)由图乙可知成的是倒立、放大的实像,此时物距大于一倍焦距且小于两倍焦距,像距大于两倍焦距,即
只将凸透镜换为焦距为f1的凸透镜(f1< y1),焦距变小了,相当于物距变大,要想在光屏上得到清晰的像,应该将光屏向左移动。
【分析】(1)当凸透镜成实像时,物距减小,像距变大像变大;(2)当凸透镜焦距减小时,物和像的总距离减小。
22. (1)会聚(2)往上移(3)A
解:(1)由图甲可_??????è?????è?????_束垂直镜面射入倒扣的烧杯中,从烟雾中可以观察到凸透镜对光有会聚作用。(2)凸透镜成实像是倒立的,蜡烛由于燃烧逐渐变短,光屏上的像逐渐向上移动。(3)凸透镜的焦距是10cm,印有字母“F”的纸片放在离凸透镜6cm的地方,物距小于焦距,成正立放大的虚像,故答案为:A。
【分析】(1)凸透镜对光有会聚作用;(2)凸透镜成实像是倒立的;(3)当物体在凸透镜的焦点内时,成正立放大的实像。
23. (1)8.0(2)上(3)等大;左
解:(1)结合图甲及_é??????????????é??_镜的焦距为8.0cm。(2)由图乙知,蜡烛在光屏上的像偏上,是因为蜡烛的高度太低了,应该向上调整蜡烛的高度。(3)蜡烛在34cm刻度线时,物距为16cm,即物距等于二倍焦距,所成的倒立、等大的实像。凸透镜位置不变,蜡烛向左移动10.0cm,则光屏应向左移动,才能在光屏上再次得到清晰的像,其根据是:物近像远像变大,反过来,物远,像就变近了。
【分析】该题目考查的是凸透镜成像规律,当物距不同时,成像的性质也不同,结合凸透镜成像规律分析求解即可。
