粤沪版物理八年级上学期 3.6 探究凸透镜成像规律同步练习（含答案及解析）

中小学教育资源及组卷应用平台

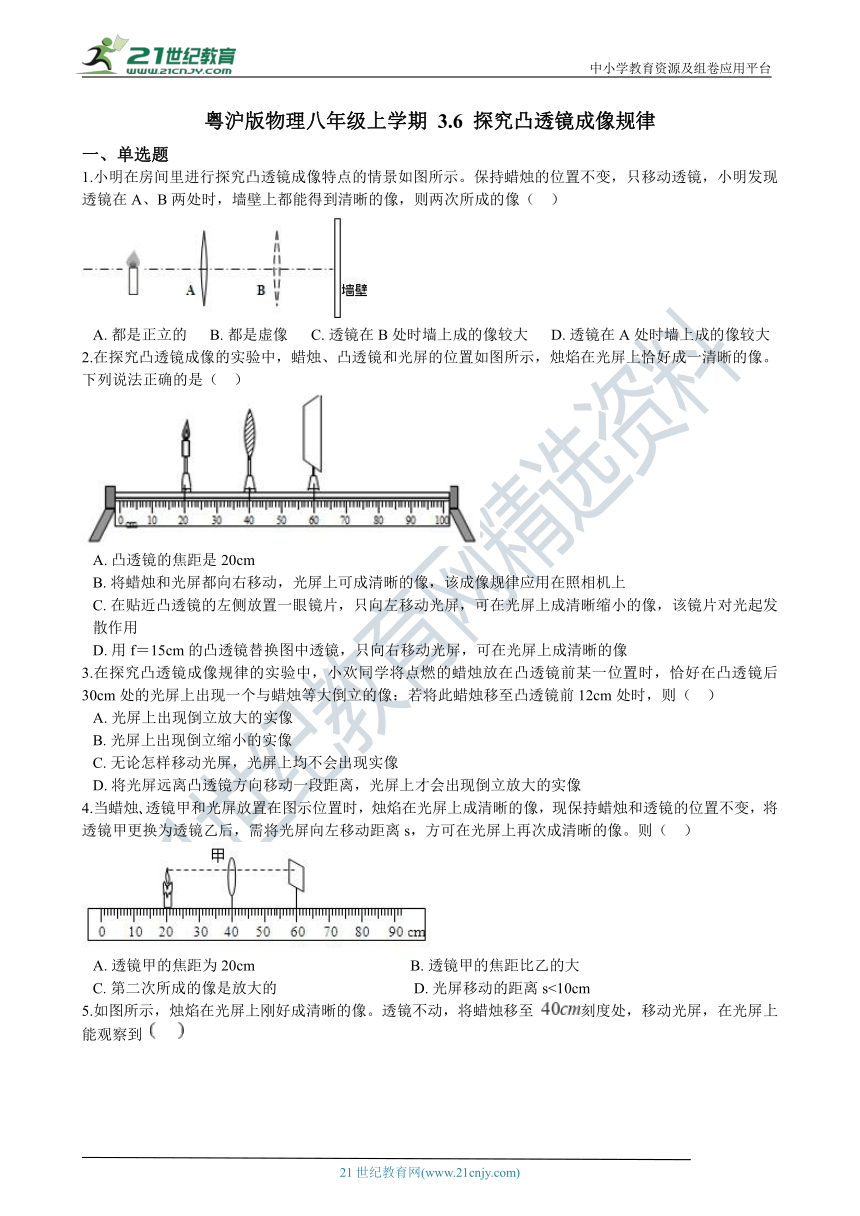

粤沪版物理八年级上学期 3.6 探究凸透镜成像规律
一、单选题
1.小明在房间里进行探_??????é??é????????_特点的情景如图所示。保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（?? ） 21·cn·jy·com
A.?都是正立的??????B.?都是虚像??????C.?透镜在B处时墙上成的像较大??????D.?透镜在A处时墙上成的像较大
2.在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（?? ） 21cnjy.com
A.?凸透镜的焦_è·????20cm_
B.?将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上
C.?在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用
D.?用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
3.在探究凸透镜成像规律的_???é?????????°????_同学将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像：若将此蜡烛移至凸透镜前12cm处时，则（?? ）
A.?光屏上出现倒立放大的实像_
B.??????±?_上出现倒立缩小的实像
C.?无论怎样移动光屏，光屏上均不会出现实像
D.?将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像www.21-cn-jy.com
4.当蜡烛?透镜甲和光屏放_?????¨????¤???????_时，烛焰在光屏上成清晰的像，现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像。则（ ??）
A.?透镜甲的焦距为20cm?????????????????????????????????????????B.?透镜甲的焦距比乙的大
C.?第二次所成的像是放大的????????????????????????????????????D.?光屏移动的距离s<10cm2-1-c-n-j-y

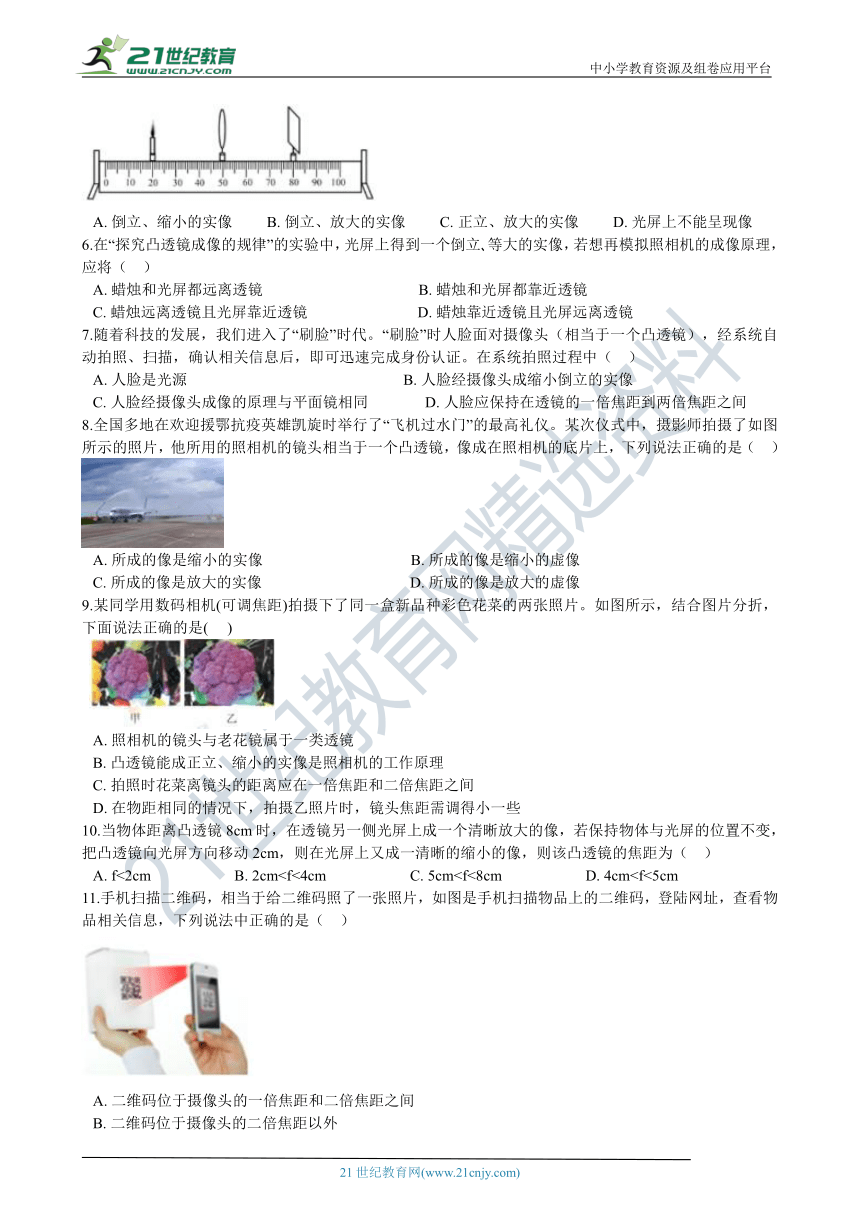

5.如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至 刻度处，移动光屏，在光屏上能观察到 ?? 21*cnjy*com
A.?倒立、缩小的实像?????????B.?倒立、放大的实像?????????C.?正立、放大的实像?????????D.?光屏上不能呈现像
6.在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立?等大的实像，若想再模拟照相机的成像原理，应将（ ??） 【来源：21cnj*y.co*m】
A.?蜡烛和光屏都远离透镜?????????????????????????????????????? ?B.?蜡烛和光屏都靠近透镜
C.?蜡烛远离透镜且光屏靠近透镜?????????????????????????????D.?蜡烛靠近透镜且光屏远离透镜
7.随着科技的发展，_??????è???????????_刷脸”时代。“刷脸”时人脸面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。在系统拍照过程中（?? ）
A.?人脸是光源?????????????????????????????????????????????????????????B.?人脸经摄像头成缩小倒立的实像
C.?人脸经摄像头成像的原理与平面镜相同???????????????D.?人脸应保持在透镜的一倍焦距到两倍焦距之间
8.全国多地在欢迎援鄂抗_???è?±é???????????_举行了“飞机过水门”的最高礼仪。某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于一个凸透镜，像成在照相机的底片上，下列说法正确的是（ ??）
A.?所成的像是缩小的实像???????????????????????????????????????B.?所成的像是缩小的虚像
C.?所成的像是放大的实像???????????????????????????????????????D.?所成的像是放大的虚像【出处：21教育名师】
9.某同学用数码相机(可调焦距)拍摄下了同一盒新品种彩色花菜的两张照片。如图所示，结合图片分折，下面说法正确的是( ???) 21*cnjy*com

A.?照相机的镜头与老花镜_?±????????±?é??é??_
B.?凸透镜能成正立、缩小的实像是照相机的工作原理
C.?拍照时花菜离镜头的距离应在一倍焦距和二倍焦距之间
D.?在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些2·1·c·n·j·y
10.当物体距离凸透镜8cm_????????¨é??é?????_一侧光屏上成一个清晰放大的像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像，则该凸透镜的焦距为（?? ）
A.?f<2cm??????????????????????B.?2cm11.手机扫描二维码_??????????????????_维码照了一张照片，如图是手机扫描物品上的二维码，登陆网址，查看物品相关信息，下列说法中正确的是（ ??）
A.?二维码位于摄_????¤?????????????_距和二倍焦距之间
B.?二维码位于摄像头的二倍焦距以外
C.?物体上的二维码是光源
D.?当二维码超出手机上设定的方框时，物品不动，把手机靠近物品www-2-1-cnjy-com
12.用手机自_??????????????????_轻人的时尚。手机的镜头相当于一个凸透镜，自拍时人离镜头的距离u和镜头焦距f的关系是（?? ） 【来源：21·世纪·教育·网】
A.?u＜f?????????????????????????????????B.?f＜u＜2f?????????????????????????????????C.?u＝2f?????????????????????????????????D.?u＞2f
13.如图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像。下列说法正确的是（　　）
A.?物像在透镜同侧??????????B.?物距小于一倍焦距??????????C.?成的是虚像??????????D.?将透镜远离人，像会变小
二、填空题
14.将矿泉水瓶遗弃野外易引起山_??????????????????_中的水相当于________，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的________的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴________ （选填“靠近字、远离字”或“面积增大”）。
15.小明同学利用光具座探究凸_é??é????????è§????_实验时，将点燃的蜡烛放在距凸透镜光心20cm处时，在另一侧的光屏上得到一个清晰等大的像。则透镜的焦距为________cm；将蜡烛移到距透镜光心25厘米处时，应调节光屏________（选填“远离”或“靠近”）透镜。才能在光屏上得到一个清晰的像，该像是________（选填“倒立”或“正立”）________（选填“放大”或“缩小”）的实像。
16.如图所示，某同学_??¨?????????é??é??_成像规律的实验中，将焦距f =10cm的凸透镜固定在光具座上50cm处，将光屏向________ （选填 “左”或“右”）移动，才能在光屏上观察到烛焰清晰倒立________ （选填 “放大”、“等大”或“缩小”）的像，利用该类透镜可以矫正________眼（选填 “近视”或“远视"）。
17.在“探究凸透镜成_??????è§??????????_验中，应调整凸透镜的中心，光屏的中心与烛焰的中心大致在同一________，以保证像成在光屏中央；将烛焰与光屏置于凸透镜的________（选填“两侧”或“同侧”），移动光屏直到光屏上所成的________像最清晰（选填“实”或“虚”），像是________的（选填“正立”或“倒立”）。
18.微信扫码支付是一种新_??????????????????_小华同学陪妈妈去超市购物时看到妈妈使用智能手机扫描支付码进行支付。手机摄像头相当于照相机镜头，其成像特点为倒立、缩小的________（选填“实”或“虚）像。
三、实验探究题

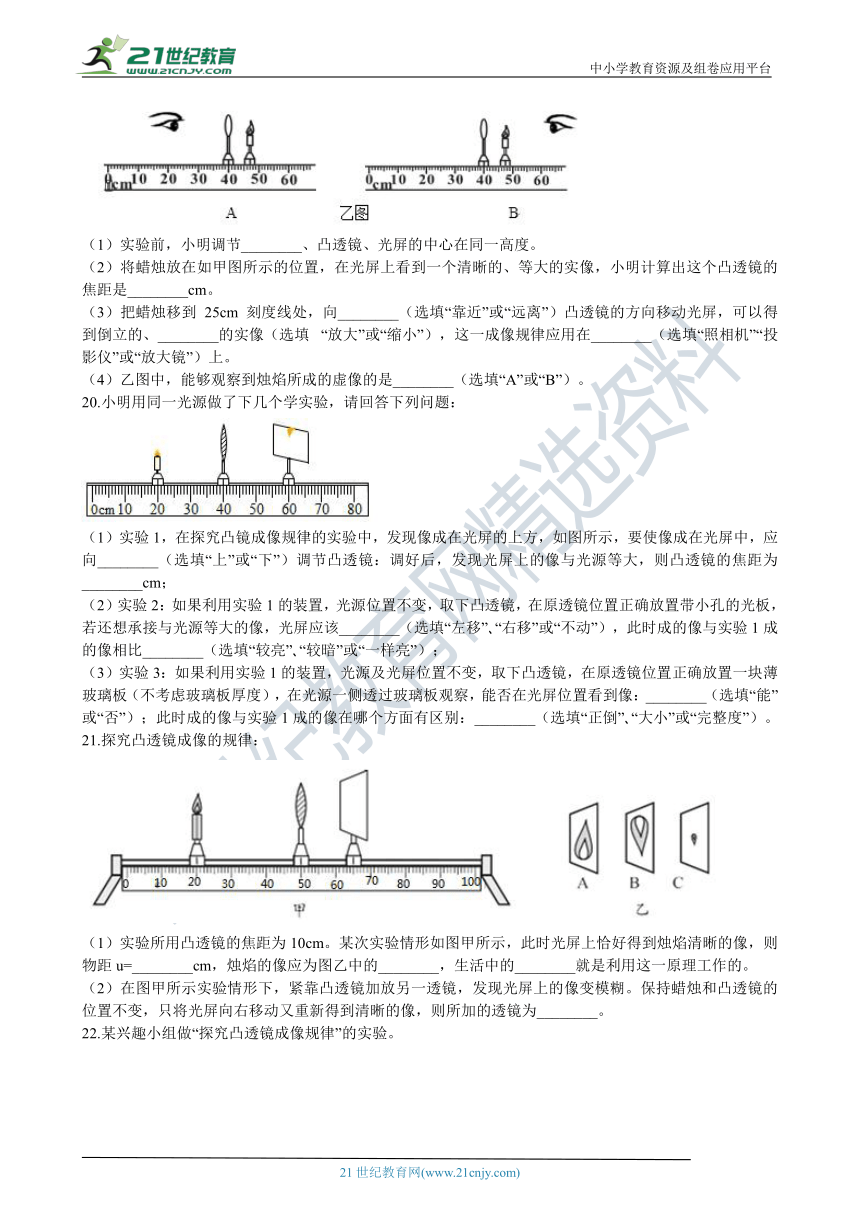

19.小明在探究“凸透镜成像的规律”实验中，操作如下：
（1）实验前，小明调节________、凸透镜、光屏的中心在同一高度。
（2）将蜡烛放在如甲图所示的位置，在光屏上看到一个清晰的、等大的实像，小明计算出这个凸透镜的焦距是________cm。
（3）把蜡烛移_??°_25cm_ 刻度线处，向________（选填“靠近”或“远离”）凸透镜的方向移动光屏，可以得到倒立的、________的实像（选填? “放大”或“缩小”），这一成像规律应用在________（选填“照相机”“投影仪”或“放大镜”）上。
（4）乙图中，能够观察到烛焰所成的虚像的是________（选填“A”或“B”）。
20.小明用同一光源做了下几个学实验，请回答下列问题：
（1）实验1，在探究凸镜_??????è§??????????_验中，发现像成在光屏的上方，如图所示，要使像成在光屏中，应向________（选填“上”或“下”）调节凸透镜：调好后，发现光屏上的像与光源等大，则凸透镜的焦距为________cm；
（2）实验2：如果利用_???é??1???è?????_，光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，若还想承接与光源等大的像，光屏应该________（选填“左移”?“右移”或“不动”），此时成的像与实验1成的像相比________（选填“较亮”?“较暗”或“一样亮”）；
（3）实验3：如果利用实_é??1???è????????_光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板（不考虑玻璃板厚度），在光源一侧透过玻璃板观察，能否在光屏位置看到像：________（选填“能”或“否”）；此时成的像与实验1成的像在哪个方面有区别：________（选填“正倒”?“大小”或“完整度”）。
21.探究凸透镜成像的规律：
（1）实验所用凸透镜的焦_è·????10cm_。某次实验情形如图甲所示，此时光屏上恰好得到烛焰清晰的像，则物距u=________cm，烛焰的像应为图乙中的________，生活中的________就是利用这一原理工作的。
（2）在图甲_????¤????é????????_下，紧靠凸透镜加放另一透镜，发现光屏上的像变模糊。保持蜡烛和凸透镜的位置不变，只将光屏向右移动又重新得到清晰的像，则所加的透镜为________。
22.某兴趣小组做“探究凸透镜成像规律”的实验。
（1）凸透镜的焦距是 ，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、________的实像，在照相机和投影仪中，成像情况与此类似的是________；
（2）实验中，光屏上_?·?????????°?????°_清晰的像，某同学不小心用手指的指尖触摸到了凸透镜，则光屏上会出现________。（选填“指尖的像”“指尖的影子”或“完整烛焰的像”） 21·世纪*教育网
（3）把凸透镜换成薄玻璃板_?????¨è??????????§_观察玻璃板也能看到一个________（选填“放大”“缩小”或“等大”）的蜡烛的像，把光屏移动到这个像所在的位置，光屏上________（选填“有”或“没有”）这个像。
答案解析部分
一、单选题
1. D
解：由题_????????°é??é????¨_A、B两处时，墙壁上都能得到清晰的像，可知透镜在A、B两处时成的是实像。由图可知透镜在A处时，物距小于像距，此时墙壁上成的是倒立放大的实像，物距在一倍焦距与两倍焦距之间；由图可知透镜在B处时，物距大于像距，此时墙壁上成的是倒立缩小的实像，物距在两倍焦距之外。ABC不符合题意，D符合题意。
故答案为：D。
【分析】凸透镜成像时，物距小于像距时，成倒立放大的实像。
2. D
解：A．由图可知，物距等于像距，则光屏上得到一个清晰等大的实像，则有
解得
A不符合题意；
B．将蜡烛和光屏都_???????§???¨??????_屏上可成清晰的像，物体处于一倍焦距和二倍焦距之间，成倒立、放大的实像，投影仪就是利用该原理制成的，B不符合题意；
C．贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，说明透镜对光线有会聚作用，在光屏上成清晰缩小的像，C不符合题意；
D．用f＝15cm的凸透镜替换_??????é??é?????u_＝20cm，则f＜u＜2f，此时成倒立、放大的实像，像距大于2倍焦距，向右移动光屏，可在光屏上成清晰的像，D符合题意。
故答案为：D。
【分析】当凸透镜的物距等于像距时，物体在二倍焦距点，可以计算焦距大小，凸透镜的焦距变大，物体和像的总距离变大。
3. C
解：距离凸透镜30cm的光屏上得到一个清晰的与物体等大的像，所以v=30cm=2f
则f=15cm
若现将物体移至透镜前12cm处时，此时物距u=12cm
则物距应小于焦距，成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不会出现像，
故答案为：C
【分析】当物体在凸透镜的二倍焦距点时，像是等大的，可以计算焦距大小，当物体在凸透镜的一倍焦距内时，光屏上没有像。21教育名师原创作品
4. B
解：A．u=_v=2f??????_透镜成倒立、等大的实像，如图，u=v=2f =20cm时，所以f=10cm，即凸透镜的焦距是10cm，A不符合题意；
B．将透镜甲更换为透镜乙_??????é???°?????±?_向左移动距离s，方可在光屏上再次成清晰的像，说明更换为透镜乙后，成像更近，故透镜乙的焦距小于透镜甲的焦距，B符合题意；
C．透镜乙的焦距小于透镜甲的焦距，因此更换为透镜乙后，物距大于2f，所成的像是缩小的，C不符合题意；
D．透镜甲的焦距为10cm，透镜乙的焦距小于透镜甲的焦距，若透镜乙的焦距为5cm以下，则像在5cm 10cm之间，则光屏移动的距离s 10cm，D不符合题意。
故答案为：B。
【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
5. D
解：如图，物距、像距分别为
此时光屏上出现清晰的像，即
所以焦距为
将蜡烛移至 刻度处时，物距变为
物距小于焦距，凸透镜成正立、放大的虚像，虚像不能用光屏承接，所以光屏上不能呈现像；D符合题意。
故答案为：D。
【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
6. C
解：根据_???é??é???????????_时，遵循物近像远像变大的特点知道，若想再模拟照相机的成像原理，即要得到缩小的实像，应增大物距，减小像距，则让蜡烛远离透镜，同时让光屏靠近透镜。
故答案为：C。
【分析】当凸透镜成实像时，物距发生改变时，像距和像的大小的变化遵循“物远像近小、物近像远大”的变化规律。
7. B
解：A．人脸不会发光，故人脸不是光源，A不符合题意；
B．摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，B符合题意；
C．摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，平面镜成像原理是光的反射，C不符合题意；
D．当 时，成倒立、缩小的实像，所以，“刷脸”时，人脸应位于摄像头两倍焦距之外，D不符合题意。
故答案为：B
【分析】照相机成像是倒立、缩小的实像，物体越近，成像越大。
8. A
解：照相机的镜头相当于一个凸透镜，此时飞机很远，物距大于二倍焦距，凸透镜成倒立、缩小的实像，A符合题意，BCD不符合题意。
故答案为：A。
【分析】照相机的物距大于二倍焦距，成倒立、缩小的实像。
9. A
解：_A.??§?????????_镜头是凸透镜，老花镜是凸透镜，类型相同，A符合题意；
B.凸透镜成倒立缩小的实像，是照相机的工作原理，B不符合题意；
C.利用照相机拍照时，物体在镜头的二倍焦距以外，C不符合题意；
D.在物距相同时，由于乙图成像更大，因为镜头的焦距更大，D不符合题意。
故答案为：A. 【版权所有：21教育】
【分析】照相机的镜头是凸透镜，成的像是倒立缩小的实像，物体在镜头的二倍焦距以外。
10. D
解：物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，则2f＞u＞f
所以2f＞8cm＞f
即8cm＞f＞4cm-----①
由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm＞2f
即f＜5cm----②
综上所述，由①②可4cm＜f＜5cm
故答案为：D。

【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
11. B
解：利用手机扫_??????????????????_由于手机的镜头是凸透镜，物体在镜头的二倍焦距以外，A不符合题意，B符合题意，二维码不能自行发光，不是光源，C不符合题意，若使像变小，应使物体远离手机，D不符合题意。
故答案为：B.
【分析】手机的镜头是凸透镜，对物体拍照时，物体在镜头的二倍焦距以外。
12. D
解：用手机给人照相时，手机的镜头相当于一个凸透镜，人离镜头的距离u和镜头焦距f的关系是u＞2f。
在胶片上成的是一个倒立、缩小的实像。
故答案为：D。
【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。21教育网
13. D
解：由图可知，所成_??????????????????_小的实像，由凸透镜成像规律可知，物像在透镜异侧，物距在二倍焦距以外，此时将透镜远离人，像会变小。
故答案为：D。
【分析】物距在二倍焦距以外，成像为倒立、缩小的实像，物体远离凸透镜时像变小。
二、填空题
14. 凸透镜；正立的放大；远离字
解：矿泉水瓶_???????°???????é??_厚，两边薄，相当于一个凸透镜。隔着薄膜上的水滴看很近的字，此时薄膜上的水滴相当于一个放大镜，物距在一倍焦距内，放大镜成正立的放大的虚像，若要让看到的字再变大点，此时应该在一倍焦距的范围内增大物距，即应让水滴远离字。
【分析】中间厚，两边薄，是凸透镜的特点；物体在凸透镜的焦点内时，成正立放大的虚像；适当远离物体，成像更大。
15. 10；靠近；倒立；缩小
解：已知在光屏上接收到一个倒立等大的像，物距为u=20cm，所以凸透镜焦距为 当蜡烛在距凸透镜25cm处时，则有u=25cm>2f 21世纪教育网版权所有
所以有
故应调节光屏靠近透镜。此时成倒立、缩小的实像；
【分析】当u=2f，物体经过凸透镜成倒立、等大的实像；当u＞2f，物体经过凸透镜成倒立、缩小的实像。
16. 左；缩小；远视
解：将焦距为10cm的凸透镜固定在光具座上50cm刻线处，根据凸透镜成像的规律可知u＝30cm＞2f
成倒立、缩小的实像；此时像距2f＞v＞f
为了在光屏上找到烛焰清晰的像，应将光屏向左移动。该类透镜对光有会聚作用，是凸透镜，可以矫正远视眼。
【分析】当物体在凸透镜的二倍焦距以外时，像在凸透镜的一倍焦距和二倍焦距之间，成倒立缩小的实像，凸透镜可以矫正远视眼。
17. 高度；两侧；实；倒立
解：_?????????????????¨_光屏的中央，实验前要调整凸透镜的中心，光屏的中心与烛焰的中心大致在同一高度。实像与物体在透镜的两侧，所以将烛焰与光屏置于凸透镜的两侧。光屏能接收到的像是实像，虚像不可以用光屏接收。实像都是倒立的。
【分析】探究凸透镜成像规律时，凸透镜、光屏、烛焰的中心大致在同一高度；实像与物体在透镜的两侧；光屏能接收到的像是实像，实像都是倒立的。
18. 实
解：手机摄像头相当于照相机的镜头（凸透镜），用智能手机扫描支付码时，物距u>2f，此时成倒立、缩小的实像。
【分析】凸透镜成像时，当物距大于2倍焦距即u>2f时，成倒立、缩小的实像，应用于照相机和摄像头。
三、实验探究题
19. （1）烛焰
（2）10
（3）远离；放大；投影仪
（4）A
解：(1)为了使像_?????¨????±???????_央，应调整烛焰中心、凸透镜中心、光屏的中心在同一高度。(2)由图可知，物距等于像距等于20.0cm ，在光屏上看到一个清晰的、等大的实像，由凸透镜成像特点知，此时u= v=20.0cm =2f
可得f=10.0cm(3)_?°?è??????§???°???_具座上25cm刻线处，此时2f＞u＞f，物距变小，由物近像远像变大知，像距变大，应向远离凸透镜的方向移动光屏，可以得到倒立的、放大的实像，这一成像规律可应用于投影仪或幻灯机。(4)物体通过凸透镜成虚像时，像与物在透镜同侧，故能够观察到烛焰所成的虚像的是A。
【分析_??????1?????????_凸透镜成像时，烛焰中心、凸透镜中心、光屏的中心在同一高度；（2）当物体在二倍焦距点时，成等大的实像，可以计算焦距大小；（3）当物体靠近凸透镜，像远离凸透镜，成像变大；（4）当物体在焦点内时，观察像要透过凸透镜。
20. （1）下；10.0（或10）
（2）不动；变暗
（3）能；正倒
解：(1)在_?????????é????????_规律的实验中，发现像成在光屏的上方，此时应该将光屏下移，使三者中心大致在同一高度，能够使像呈现在光屏中央。如图所示，物距像距都为20cm，发现光屏上的像与光源等大，即此时物距等于像距等于两倍焦距，即u=v=2f=20cm
解得f为10cm，即凸透镜_??????è·????10_.0cm（或10cm）。(3)小孔成像时，要想光屏上承接与光源等大的像，则物距应该等于像距；光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，即光屏应该保持不动。实验1是凸透镜成像，其原理是光的折射，将光线会聚；实验2是小孔成像，其原理是光在同种均匀介质中沿直线传播，成像光线没有实验1的多，所以成的像与实验1成的像相比较暗一些。(5)光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板，探究的是平面镜成像特点的实验，平面镜成的像是虚像，只能在光源一侧透过玻璃板观察才能看得到。实验1中成的是倒立、等大的实像，平面镜成的是正立、等大的虚像，所以它们在正倒、虚实方面有区别。
【分析】（1）探究_???é??é???????????_，烛焰中心、凸透镜中心和光屏中心在同一高度，当像距等于物距时，物体在凸透镜的 二倍焦距点，可以计算焦距大小；（2）小孔成像是，物距等于像距，像等大；（3）平面镜成像时，是等大的正立的虚像。
21. （1）30；C；照相机
（2）凹透镜
解：(_1)??±?????????_知，凸透镜在50cm刻度处，蜡烛在20cm刻度处，则物距u=50cm-20cm=30cm由图可知，物距大于像距，且光屏上成清晰的像，此时成的是倒立、缩小的实像，所以烛焰的像应该是图乙中的C，生活中照相机是利用这一原理工作的。(4)保持蜡烛和凸透镜的位置不变，只将光屏向右移动又重新得到清晰的像，即相对于没加透镜之前像距变大了，说明成像光线被扩散了，所以加的透镜为凹透镜。
【分析】（1）根据刻度尺上的距离测量长度，当物体在凸透镜的二倍焦距以外时，成像是倒立缩小的实像，应用有照相机；（2）凸透镜成像时，再加凸透镜，可以使像靠距减小。
22. （1）缩小；照相机
（2）完整烛焰的像
（3）等大；没有
解：(1)物距u=50cm-20cm=30cm
凸透镜的焦距是10cmu＞2f
凸透镜成倒立、缩小的实像，应用于_??§?????????(2_)用手指的指尖触摸到了凸透镜，手指遮挡部分入射光线，折射光线变少，其它光线的折射情况不变，所以只能使像变暗淡一些，不能改变像的大小，故像是完整的。(3)把凸透镜换成薄玻璃板，薄玻璃板相当于平面镜，在蜡烛一侧观察玻璃板会看到一个正立、等大的虚像，虚像在光屏上无法呈现，所以光屏上不会接到这个像。
【分析】（1）_??????è·??¤§??????_距时，成倒立缩小的实像，应用有照相机；（2）挡住凸透镜一部分时， 像是完整的；（3）平面镜成像时，是等大的虚像。
