人教版八年级物理上册课时练 4.4 光的折射

人教版八年级物理上册课时练
第四章
光现象
4.4
光的折射
一、选择题
1．有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是：（
）
A．保持水面高度不变使激光笔向右平移
B．保持激光射入角度不变使水面上升
C．保持激光射入角度不变使水面下降
D．保持水面高度和入射点不变使激光入射角增大
2．如图所示的军事观察孔，人可以通过孔观察外面，现在在孔中嵌入玻璃砖后观察的范围将(
)
A．变大
B．变小
C．不变
D．无法确定
3．一束光跟水面成45°角，从水中斜射到空气中时，发生了反射和折射，则反射光线和折射光线的夹角是
A．等于
B．小于
C．大于
D．
4．当光从一种介质射入另一种介质时，下列说法中正确的是
A．折射角大于入射角
B．折射角小于入射角
C．折射角等于入射角
D．以上情况都有可能
5．如图所示，画中的人出现了错误的判断，能正确说明产生这一现象的光路是（）
A．
B．
C．
D．
6．如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是
A．入射角等于30°
B．折射角等于50°
C．MM′的右侧是玻璃
D．NN′是界面

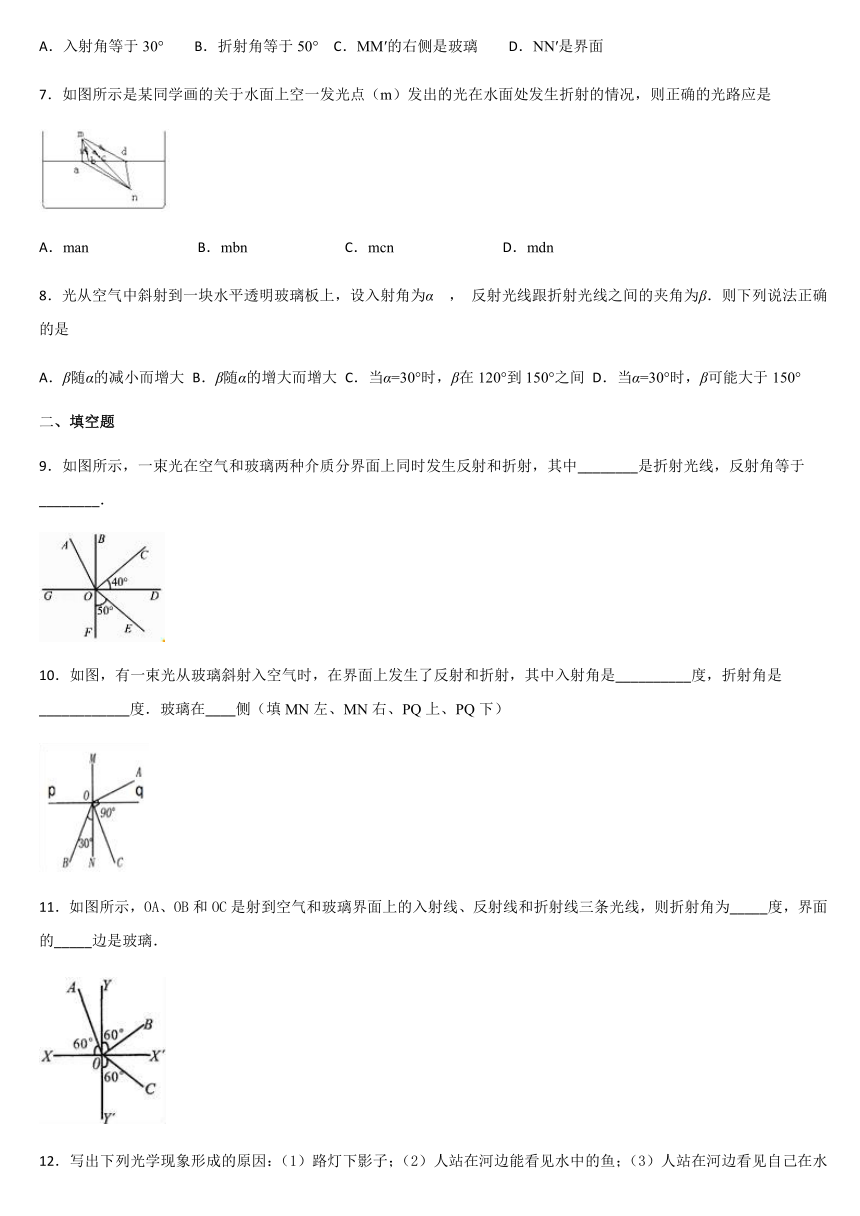

7．如图所示是某同学画的关于水面上空一发光点（m）发出的光在水面处发生折射的情况，则正确的光路应是
A．man????????????????????
B．mbn?????????????????
C．mcn????????????????????
D．mdn
8．光从空气中斜射到一块水平透明玻璃板上，设入射角为α
，
反射光线跟折射光线之间的夹角为β．则下列说法正确的是
A．β随α的减小而增大
B．β随α的增大而增大
C．当α=30°时，β在120°到150°之间
D．当α=30°时，β可能大于150°
二、填空题
9．如图所示，一束光在空气和玻璃两种介质分界面上同时发生反射和折射，其中________是折射光线，反射角等于________．
10．如图，有一束光从玻璃斜射入空气时，在界面上发生了反射和折射，其中入射角是__________度，折射角是____________度．玻璃在____侧（填MN左、MN右、PQ上、PQ下）
11．如图所示，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则折射角为_____度，界面的_____边是玻璃．
12．写出下列光学现象形成的原因：（1）路灯下影子；（2）人站在河边能看见水中的鱼；（3）人站在河边看见自己在水中的倒“影”；（4）插入水中的筷子看上去向上弯折；（5）用平面镜制成的潜望镜可以在战壕里观察外面的景物；（6）小孔能成像；（7）海市蜃楼；（8）立竿见影的“影”；
（9）夏天天晴时，在树荫下的圆形光斑。以上现象中属于光的反射形成的是________，属于光的折射形成的是________（填序号），其余可以用光的________原理来解释。
13．某校新建成一个喷水池，在池底的中央安装了一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置应在________；如果水面上升至b位置时，人看到亮斑的位置应在_____(选填“S点”、“S点下方”或“S点上方”）
14．如图所示，有一束光线从空气射入某种透明介质，在分界面处发生反射和折射．则________是反射光线，________是折射光线．
三、作图题
15．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
16．如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC．一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．
四、实验题
17．如图所示，将透明的薄壁厚度可忽略不计方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象．
（1）如图水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的______现象，此时入射角______角选填“大于”“等于”或“小于”；
（2）为使B处的光点移至C处，则应使水槽中的水量______，若BC间距离为2cm，则水面高度的变化量______选填“”“”或“”；
（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是______，且激光笔照射在水槽底部的位置必须在区______选填“①”②”或“③”内．
18．阅读短文，回答问题
眼镜的秘密
据相关调查，我国中学生近视率已高达60%以上，厚重的眼镜让人感到不适.形状相同的镜片中心与边缘的厚度差跟近视度数、镜片的折射率有关.度数越大、折射率越小的镜片厚度差越大.
折射率为光在真空（因为在空气中与在真空中的传播速度差不多，所以一般用在空气的传播速度）中的速度与光在该材料中的速度之比.材料的折射率越高，使入射光发生折射的能力越强，光的传播方向改变就越大.当光从折射率小的物质进入折射率大的物质时，折射光线会偏向法线.
（1）如下图所示，甲乙两种物质中折射率较大的是________；
（2）如下图所示，如果丙物质折射率小于丁物质，则下列光路正确的是________；
（3）不同材料的折射率与该材料中的光速________（成/不成）正比；
（4）如下图所示的制作的近视度数相同、中心厚度相同的眼镜中，所用材料折射率大的是________；
（5）若下图所示的中心厚度相同近视眼镜是由相同材料制作的，则眼镜度数大的是________.
19．知信息分析推理得出信息，是学习能力的一种表现．在学习了“光的折射”后，小明提出了新的问题：不同物质对光的折射能力不同，折射由什么因素决定的呢？
(1)为了解决小明的疑问，小聪查阅资料，给小明提供了如图所示和如表所示的相关信息，仔细观察图中的光路，对照表中的数据，可以得出结论：
①当_______________________时，折射角小于入射角；反之，折射角大于入射角；②表格中提供的五种物质中，________对光的折射能力最强．
(2)根据上述信息，画出光从酒精斜射入玻璃时折射光线的大概位置
_________．
五、综合题
20．有一块上下两面MN与EF相平行的均匀玻璃砖，现有入射光线AB斜射到玻璃砖上，经玻璃砖两次折射后，出射光线为CD，且AB、CD与玻璃砖的夹角均为α，如图所示．
（1）画出光线在玻璃砖内的传播路径；
（_______）
（2）证明：出射光线CD与入射光线AB相平行．____
21．阅读短文并回答下列问题：
光的全反射
一束激光从某种玻璃中射向空气(如图甲所示)，保持入射点不动，改变入射角(每次增加0.2°)，当入射角增大到41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫作光的全反射，发生这种现象时的入射角叫作这种物质的临界角．当入射角大于临界角时，只发生反射，不发生折射．
(1)上述玻璃的临界角是___________．
(2)折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为___________．
(3)当光从空气射向玻璃，__________(选填“会”或“不会”)发生光的全反射现象．
(4)一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入(如图乙所示)，请在图中完成这束入射光的光路图________
【参考答案】
1．B
2．A
3．B
4．D
5．B
6．C
7．D
8．AC
9．OA
40°
10．
30
60
PQ下
11．60o
右
12．（3）（5）
（2）（4）（7）
直线传播
13．S点下方
S点上方
14．HD
HB
15．
16．
17．折射
小于
增加
平行于DE
②
18．乙
C
不成
a
b
19．光从传播速度大的介质斜射入传播速度小的介质中
玻璃
略
20．
证明过程略
21．41.8°
反射光
不会
