人教版九年级物理全一册同步练习：第二十章 第5节　磁生电

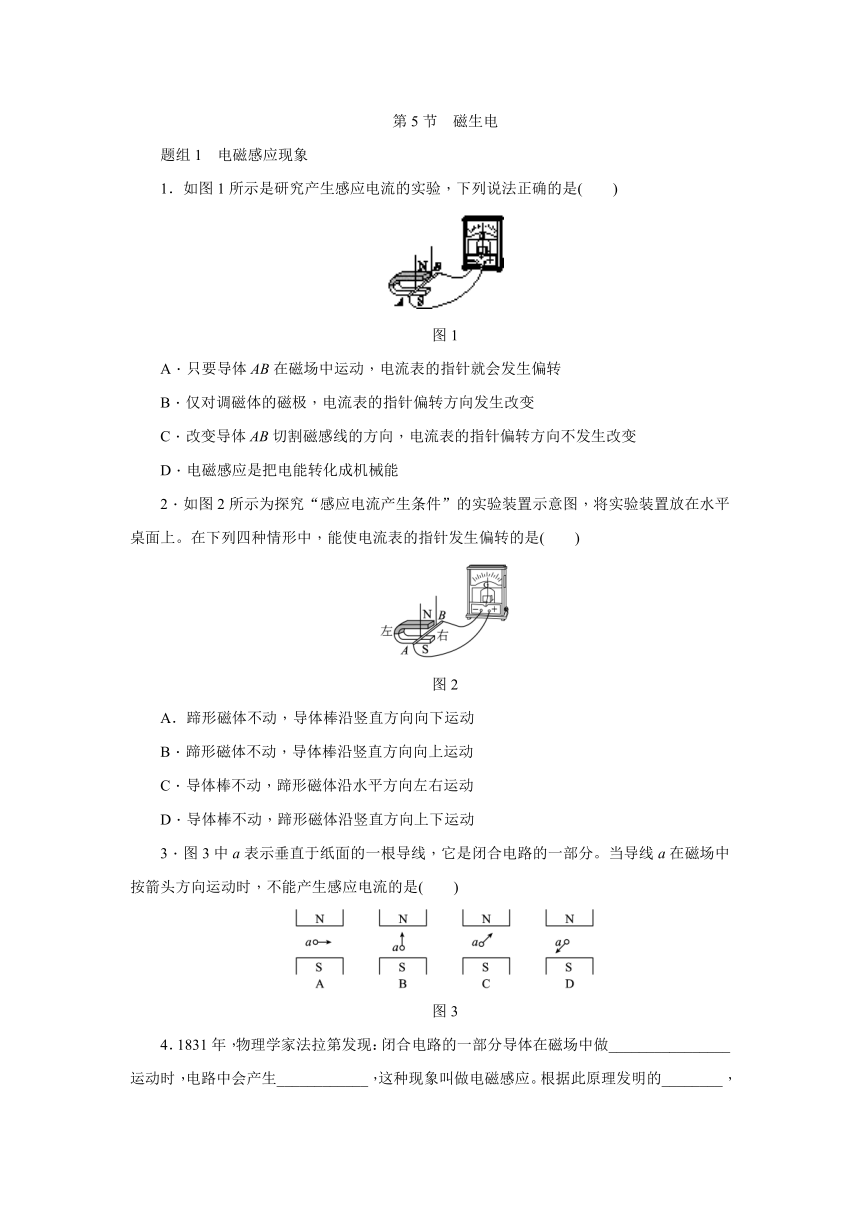

第5节　磁生电
题组1　电磁感应现象
1．如图1所示是研究产生感应电流的实验，下列说法正确的是(　　)
图1
A．只要导体AB在磁场中运动，电流表的指针就会发生偏转
B．仅对调磁体的磁极，电流表的指针偏转方向发生改变
C．改变导体AB切割磁感线的方向，电流表的指针偏转方向不发生改变
D．电磁感应是把电能转化成机械能
2．如图2所示为探究“感应电流产生条件”的实验装置示意图，将实验装置放在水平桌面上。在下列四种情形中，能使电流表的指针发生偏转的是(　　)
图2
A．蹄形磁体不动，导体棒沿竖直方向向下运动
B．蹄形磁体不动，导体棒沿竖直方向向上运动
C．导体棒不动，蹄形磁体沿水平方向左右运动
D．导体棒不动，蹄形磁体沿竖直方向上下运动
3．图3中a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时，不能产生感应电流的是(　　)
图3
4．1831年，物理学家法拉第发现：闭合电路的一部分导体在磁场中做________________运动时，电路中会产生____________，这种现象叫做电磁感应。根据此原理发明的________，为人类进入电气化时代做出了重大贡献。

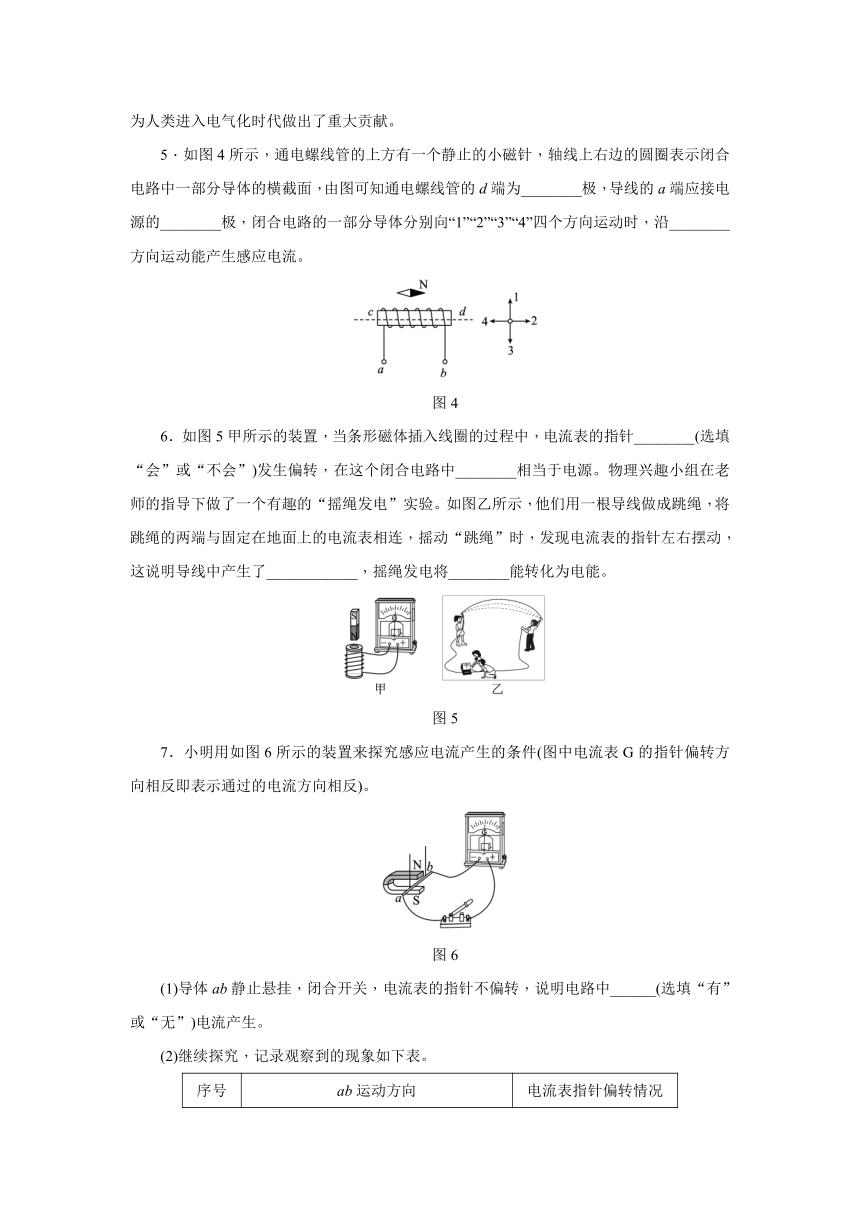

5．如图4所示，通电螺线管的上方有一个静止的小磁针，轴线上右边的圆圈表示闭合电路中一部分导体的横截面，由图可知通电螺线管的d端为________极，导线的a端应接电源的________极，闭合电路的一部分导体分别向“1”“2”“3”“4”四个方向运动时，沿________方向运动能产生感应电流。
图4
6．如图5甲所示的装置，当条形磁体插入线圈的过程中，电流表的指针________(选填“会”或“不会”)发生偏转，在这个闭合电路中________相当于电源。物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。如图乙所示，他们用一根导线做成跳绳，将跳绳的两端与固定在地面上的电流表相连，摇动“跳绳”时，发现电流表的指针左右摆动，这说明导线中产生了____________，摇绳发电将________能转化为电能。
图5
7．小明用如图6所示的装置来探究感应电流产生的条件(图中电流表G的指针偏转方向相反即表示通过的电流方向相反)。
图6
(1)导体ab静止悬挂，闭合开关，电流表的指针不偏转，说明电路中______(选填“有”或“无”)电流产生。
(2)继续探究，记录观察到的现象如下表。

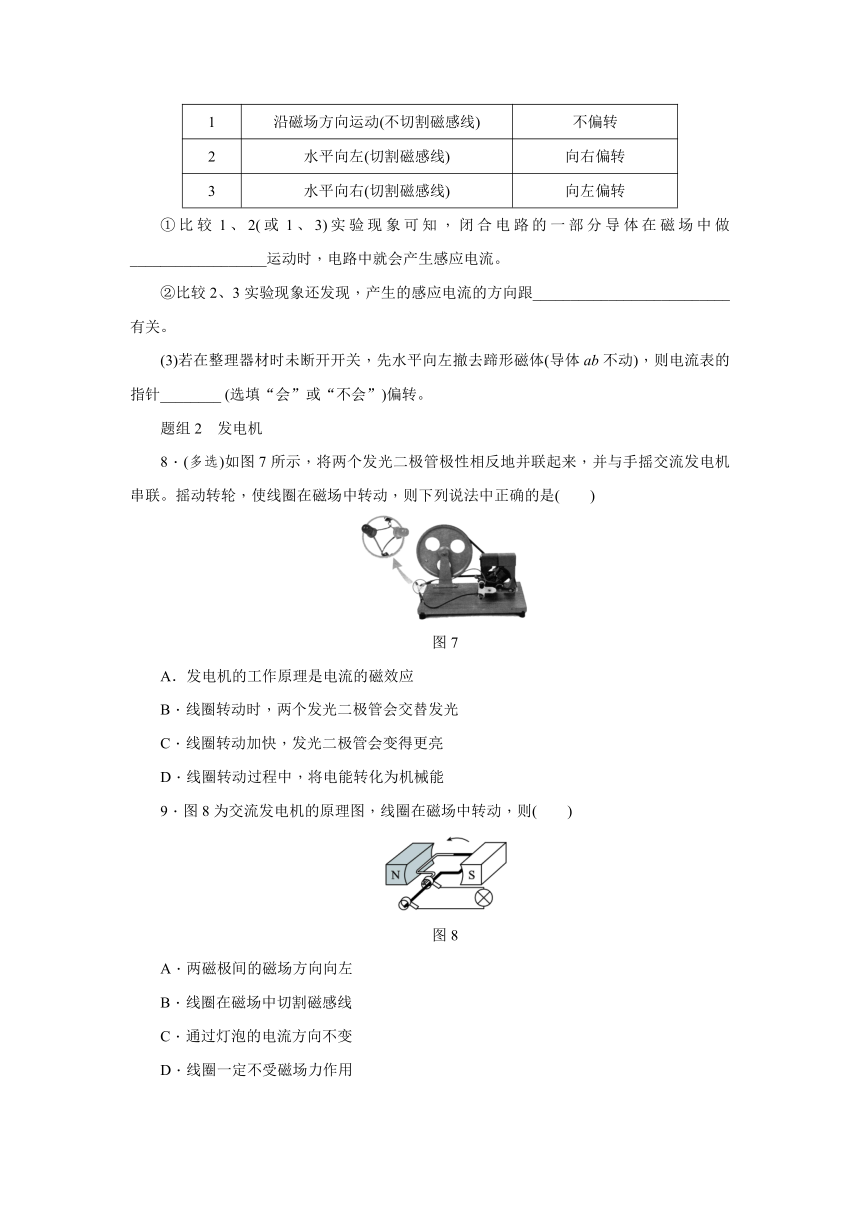

序号 ab运动方向 电流表指针偏转情况
1 沿磁场方向运动(不切割磁感线) 不偏转
2 水平向左(切割磁感线) 向右偏转
3 水平向右(切割磁感线) 向左偏转
①比较1、2(或1、3)实验现象可知，闭合电路的一部分导体在磁场中做__________________运动时，电路中就会产生感应电流。
②比较2、3实验现象还发现，产生的感应电流的方向跟__________________________有关。
(3)若在整理器材时未断开开关，先水平向左撤去蹄形磁体(导体ab不动)，则电流表的指针________ (选填“会”或“不会”)偏转。
题组2　发电机
8．(多选)如图7所示，将两个发光二极管极性相反地并联起来，并与手摇交流发电机串联。摇动转轮，使线圈在磁场中转动，则下列说法中正确的是(　　)
图7
A．发电机的工作原理是电流的磁效应
B．线圈转动时，两个发光二极管会交替发光
C．线圈转动加快，发光二极管会变得更亮
D．线圈转动过程中，将电能转化为机械能
9．图8为交流发电机的原理图，线圈在磁场中转动，则(　　)
图8
A．两磁极间的磁场方向向左
B．线圈在磁场中切割磁感线
C．通过灯泡的电流方向不变
D．线圈一定不受磁场力作用
10．如图9所示是直流发电机的工作原理图，关于直流发电机，下列说法中正确的是(　　)
图9
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向
题组3　电磁感应原理的应用
11．共享电动汽车通过刷卡开锁，实现循环使用。租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。图10中能反映刷卡读取信息原理的是(　　)
图10
12．物理知识在生活中应用非常广泛，下列事例中利用电磁感应原理工作的是(　　)
①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光
②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流
③将带有磁条的银行卡在POS机的线圈中刷一下，POS机便通过产生的电流读出银行卡的信息
④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音
A．①②③ B．②③④
C．①③④ D．①②④
13．如图11所示是一款“运动手环”，其主要部分是一段内置小块磁体的密闭空塑料管，管外缠绕着线圈，戴着这种手环走路时，塑料管跟着手一起运动，磁体则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，此过程利用了__________的原理，将________能转化为电能。
图11
题组4　电动机与发电机的区别与转换
14．如图12所示，两根绝缘细线悬挂着的导体ab放在蹄形磁体中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是(　　)
图12
A．接入电流表可探究电磁感应现象，与发电机原理相同
B．接入电流表可探究通电导体在磁场中受力，与发电机原理相同
C．接入电源可探究电磁感应现象，与电动机原理相同
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
15．小罗把两个玩具电机用导线连接在一起(如图13所示)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是(　　)
图13
A．“甲电机”将电能转化为机械能
B．“乙电机”将机械能转化为电能
C．“甲电机”依据电磁感应原理工作的
D．两电机的工作原理是相同的
16．如图14所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是________(选填“甲”或“乙”)电动机。该过程中能量转化是：电能→________能→电能，最终转化为内能和光能。
图14
17．如图15所示，质量、形状相同的铝线框A和塑料线框B从同一高度自由下落并经过某一磁场区(“×”代表磁感线垂直于纸面向里)。若不计空气阻力，两线框落地时具有的动能分别为EA和EB，则EA和EB的大小关系是____________。
图15
18．如图16所示，一轻杆左端挂一矩形塑料框A，右端挂一外形相同的金属框B，以O为支点在水平位置静止。现使此装置竖直匀速下降，其下方有一方向垂直纸面向里的磁场区域(用“×”表示)，当A、B框下端一同进入磁场时，发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因：_______________________，若将磁场方向改为垂直纸面向外，重复上述操作，杆将沿________(选填“顺时针”或“逆时针”)方向转动。
图16
答案
1．B　2．C　
3．B
4．切割磁感线　电流　发电机
5．S　负　“1”或“3”
6．会　线圈　感应电流　机械　
7．(1)无　(2)①切割磁感线　②切割磁感线运动的方向
(3)会
8．BC　
9．B　
10．A　
11．D　
12．A　
13．电磁感应　机械
14．A　15．C　
16．甲　机械　
17．EA＜EB
18．金属框B由于切割磁感线会产生感应电流，产生的感应电流周围存在磁场，产生的磁场与原本的磁场相互排斥，金属框B受到向上的力，从而使杆逆时针转动　逆时针
