16.2 串、并联电路中电压的规律 课件（共33张PPT）

第二节
串、并联电路电压的规律
第十五章 电压 电阻
2020年秋人教版九年级全册物理

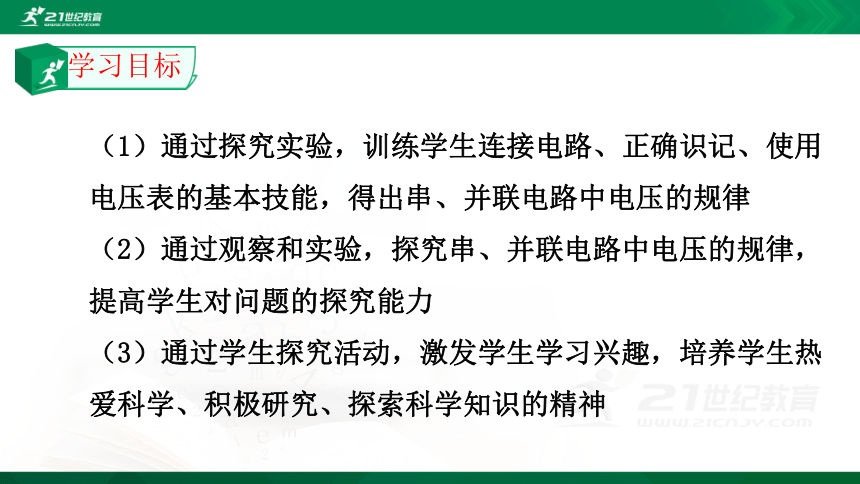

（1）通过探究实验，训练学生连接电路、正确识记、使用电压表的基本技能，得出串、并联电路中电压的规律
（2）通过观察和实验，探究串、并联电路中电压的规律，提高学生对问题的探究能力
（3）通过学生探究活动，激发学生学习兴趣，培养学生热爱科学、积极研究、探索科学知识的精神
学习目标
　　2．串联电路中电压会有什么关系？
　　1．为什么两灯的发光情况会不一样？
不同规格的两灯泡串联。
闭合开关，两灯都能发光
吗？发光亮度一样吗？
L1
L2
课堂活动
2
知识点一 探究串联电路中的电压规律
猜想1：串联电路中的总电压等于各用电器两端的电压之和。
猜想2：串联电路中的总电压与各用电器两端的电压相等。
提出问题:
串联电路中的总电压与各用电器两端的电压有什么关系？
猜想或假设: （仿照水压）
探究实验
分别把电压表接在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。
换上另外两个小灯泡，再次测量，看看是否有相同的关系。
L2
A
B
C
L1
设计实验与制定计划：
实验步骤
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4；
6.总结总电压和分电压关系。
L1
L2
　　①测灯L1两端的电压
L1
L2
②测灯L2两端的电压
L1 两端的电压 U1/ V
L2 两端的电压 U2/ V
两灯串联部分两端的总电压 U / V
电源两端的电压U'/ V
记录数据
分析数据得出结论
串联电路总电压等于各部分两端电压之和。
L2
L1
U
U1
U2
结论
例1.（多选）如图甲所示，电源电压是 8V且保持不变，开关 S闭合后，电压表的示数是2V，则（ ）
A.L1 两端的电压是2V
B.L2两端的电压是6V
C.L1两端的电压是2V
D.L2两端的电压是6V
CD
例2.在如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A.5.6V 1.4V
B.7V 1.4V
C.1.4V 7V
D.1.4V 5.6V
A
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
结论： 1、串联电池组的总电压等于各个电池电压之和。
2、并联电池组的总电压等于一个电池的电压。
想想做做
知识点二 探究并联电路中的电压规律
串联电路总电压等于各部分两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
L1
L2
那么并联电路呢?
U=？
课堂活动
猜想1:并联电路各支路两端的电压之和等于电源两端的总电压
猜想2:并联电路各支路两端的电压相等，并等于电源两端的总电压
提出问题:
并联电路各支路用电器两端的电压与电源两端电压有怎样的关系？
猜想或假设:
L1
L2
设计实验与制定计划：
怎样测出电路中L1、L2和电源两端的电压？
L1
L2
分别把电压表接在L1两端、L2两端和电源两端，测量电压，看看它们之间有什么关系。
换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。
L1
L2
L2
S
L1
L2
S
L1
①测灯L1两端的电压
②测灯L2两端的电压
L2
S
L1
③ 测电源两端电压
④ 改变不同规格的小灯泡重做上述实验。
观测对象
灯泡L1两端的电压U1/v
灯泡L2两端的电压U2/v
L1和L2串联后的总电压U/v
测量
结果
第一次
第二次
记录数据
并联电路中，各支路两端电压等于电源电压。即：
L1
L2
结论
{D7AC3CCA-C797-4891-BE02-D94E43425B78}
串联
并联
电路图
电流
电压
在串联电路中，电流处处相等。
I＝I1＝I2＝…＝In
在并联电路中，干路电流等于各支路的电流之和。
公式:I＝I1+I2+…+In
串联电路中的总电压等于各部分电路两端的电压之和。
U=U1+U2+…+Un
在并联电路中，各支路两端的电压均相等。
公式：U=U1=U2=…=Un
串联和并联比较
例3.如图所示，电源电压保持不变. 当开关 S2闭合时电压表的示数（ ）
A.变大
B.变小
C.不变
D.无法确定
C
例4.如图所示，电压表的示数为3V，则L1两端的电压是____，L2两端的电压是____，电源两端的电压是____。
3V
3V
3V
例5.在图甲所示的电路中，闭合开关后电压表 V1的示数为 2.5V，V2 的示数应为 _____V，V的示数应为_____V.
在图乙所示的测量电路中，闭合开关后电压表 V1的示数为 2.5V，V2的示数为 3.8V，V 的示数应为_____ 。
2.5
2.5
6.3
电源电压等于串联部分两端电压加上并联电路两端的电压，即：
2
知识点三 （补充）混联电路中电压规律
课堂活动
1.串联电路的电压规律：U=U1+U2
2.并联电路的电压规律：U=U1=U2
课堂小结
1.在如图所示的电路中，闭合开关S时，电压表的示数为6V；若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端的电压分别为(　　)
A.4 V，2 V B.2 V，4 V
C.6 V，4 V D.6 V，2 V
A
课堂练习
2.如图(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻R1和R2两端的电压分别为（ ）
A.2V,1.2V B.6V，1.2VC.1.2V，6V D.1.2V，4.8V
A
3.如图，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（? ? ? ? ）
A.V1示数为6V B.V1示数大于6V
C.V示数小于6V D.V示数大于6V
A
某同学根据图甲所示的电路图探究并联电路各支路用电器两端的电压与电源两端电压的关系．
（1）实验中应选择________规格的小灯泡L1，L2连接电路．
（2）为了测量电源两端的电压，他连接了如图乙所示的电路．该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线．
不同
×
（3）正确连接电路后，该同学测出小灯泡L1和L2两端的电压分别是2.6V和2.7V，测量电源两端电压时电压表示数如图丙所示，则电源两端电压是________V．分析数据发现三次测量值有差异，该同学认为是以下三种原因造成的，其中合理的是________（填序号）．
①测量电压有误差
②小灯泡亮度不同
③电压表没有选择合适的量程
2.8
①
