人教版九年级全一册物理第15章第5节串、并联电路中电流的规律 课件(共23张PPT)

(共23张PPT)
第5节
串、并联电路中电流的规律
学习定位
1、探究串、并联电路电流的规律，
领会科学研究的方法。
2、训练连接电路和使用电流表
的技能。
复习：

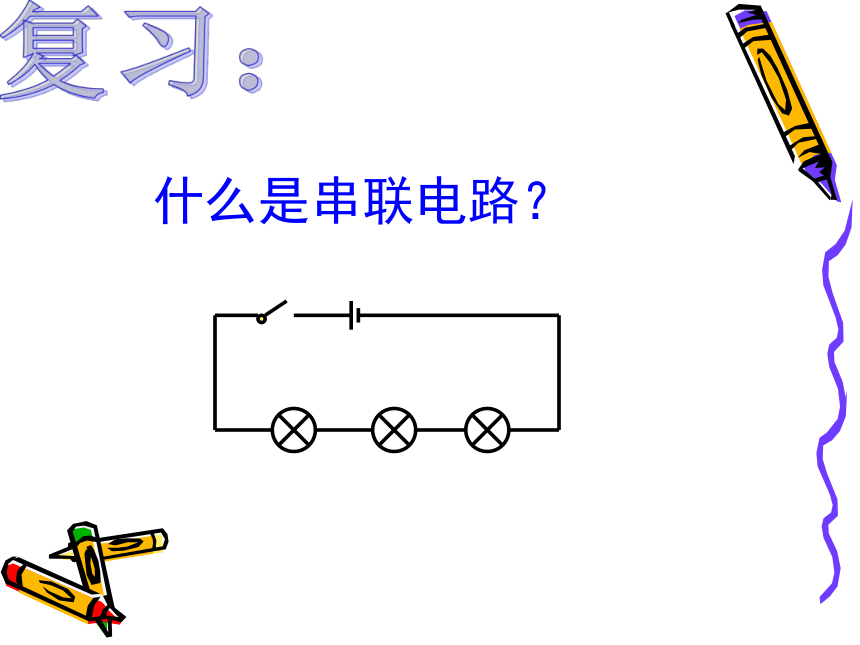

什么是串联电路？

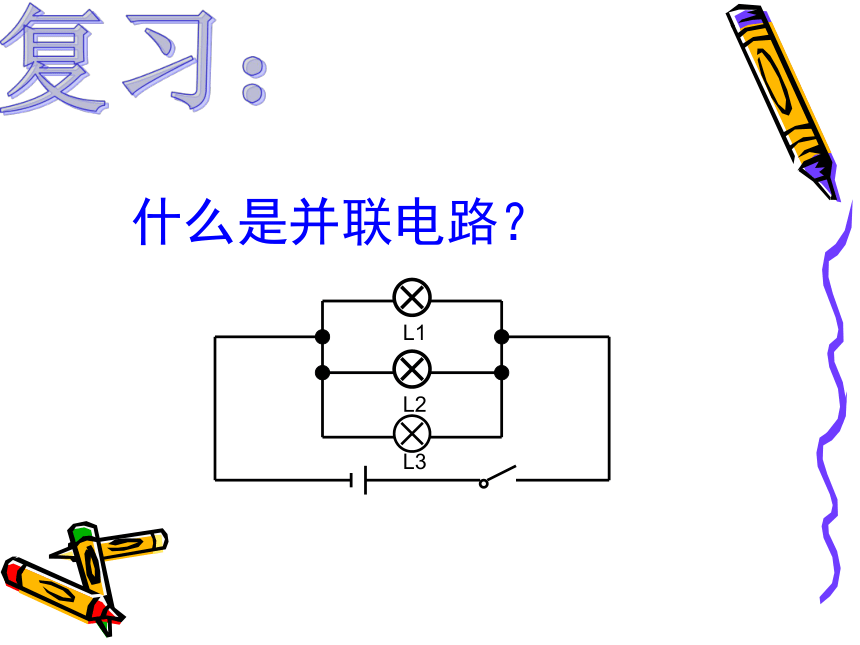

什么是并联电路？
复习：
L1
L2
L3

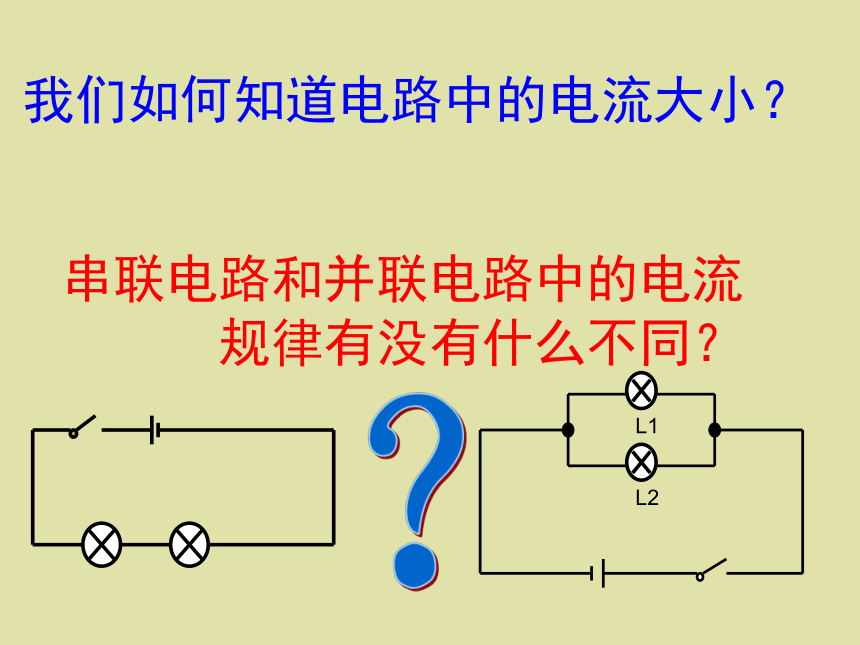

我们如何知道电路中的电流大小？
串联电路和并联电路中的电流规律有没有什么不同？
L1
L2
？

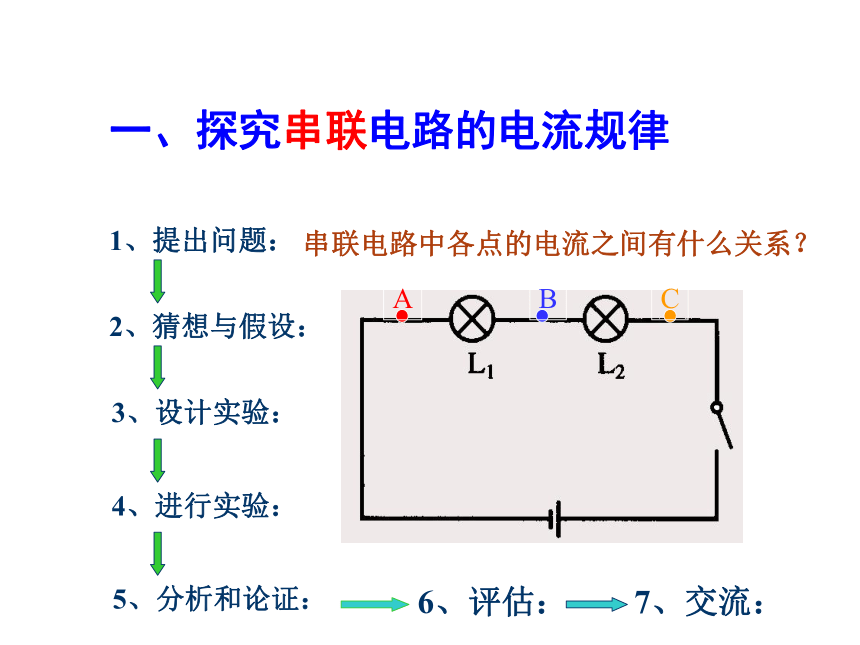

一、探究串联电路的电流规律
提出问题

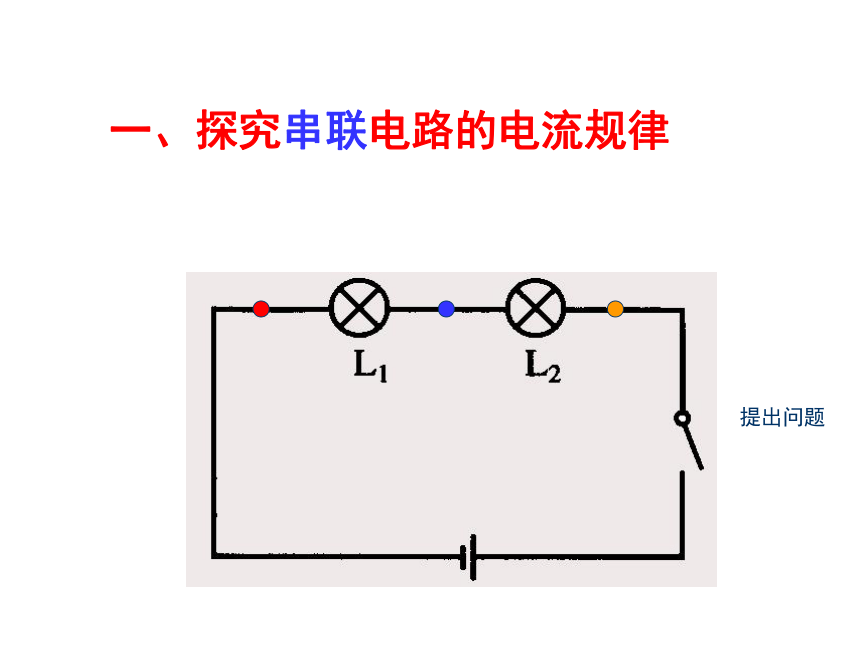

1、提出问题：
串联电路中各点的电流之间有什么关系？
2、猜想与假设：
3、设计实验：
5、分析和论证：
A
B
C
4、进行实验：
6、评估：
7、交流：
一、探究串联电路的电流规律

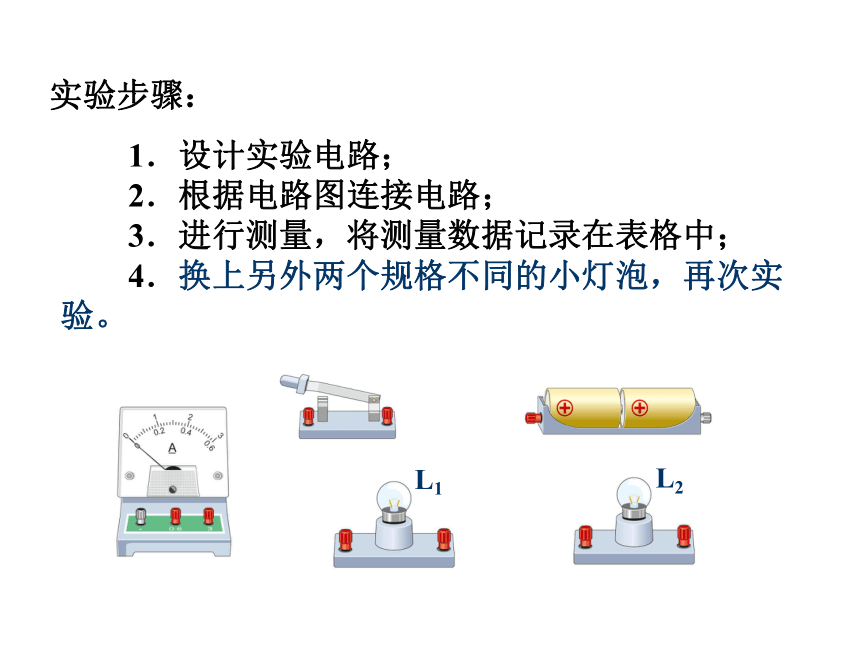

　　1．设计实验电路；

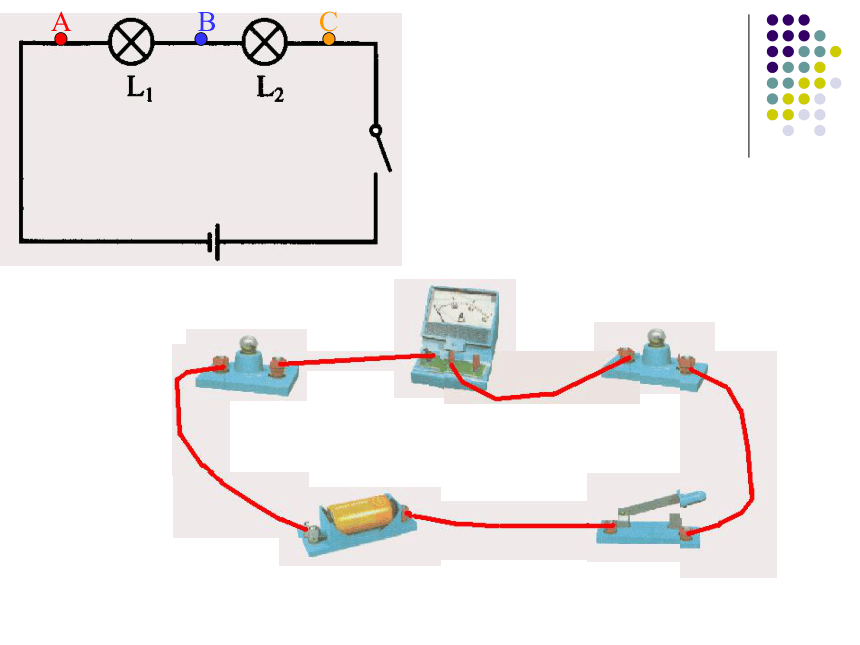

　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤：
A
B
C
实验结果记录表：
A点电流IA
B点电流IB
C点电流IC
第一次测量
第二次测量
A
B
C
进行实验
分析和论证：
结论：串联电路中电流处处相等
I=I1=I2=……=In
0.18A
0.18A
0.18A
0.2A
0.2A
0.2A
入口
出口
电流→水流
类比→领悟
“串联”
串联电路电流处处相等
A
B
C
IA=IB=IC
知识应用：
有一种节日彩灯上串联着20只小灯泡．如果电源插头处的电流为200
mA，那么，通过每只小灯泡的电流是多大?
In=I=200mA
二、探究并联电路的电流规律
提出问题：
并联电路中干路电流与各支路电流有什么关系？
干路
支路
支路
-
+
设计和进行实验
-
+
实验结果记录表：
A点电流IA
B点电流IB
C点电流IC
第一次测量
第二次测量
分析和论证：
结论：并联电路中干路电流等于各支路电流之和
I=I1+I2+……+In
0.2A
0.22A
0.42A
0.22A
0.24A
0.46A
入口
出口
电流→水流
类比→领悟
“并联”
并联电路干路电流等于各支路电流之和？
A
B
C
IA=IB+IC
知识应用：
1．某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200mA、1
A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
小结
一、探究物理问题的七个环节：
1、提出问题
4、进行实验
2、猜想与假设
5、分析与论证
3、设计实验
6、评估
7、交流
二、在串联电路中，电流处处相等。
三、在并联电路中，干路电流等于各支路电流之和。
I=I1=I2=……=In
I=I1+I2+……+In
1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia
Ib
Ic
2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia
Ib
Ic
a
b
c
=
=
=
+
a
b
c
练习
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么
[
]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
4、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为
，A2的示数为
，灯L1中的电流是
.
L1
L2
1.8A
0.36A
1.44A
L1
L1
L2
L2
A2
A1
1.2A
0.5A
L1中的电流是多少？
0.7A
5、根据电路图画出实物图
