人教版九年级上册物理课件：15.4电流的测量(共19张PPT)

(共19张PPT)
想一想
　　
　　
　　你认为电力机车和手机工作时的电流有什么不同？
第四节
电流的测量
第十五章
电流和电路

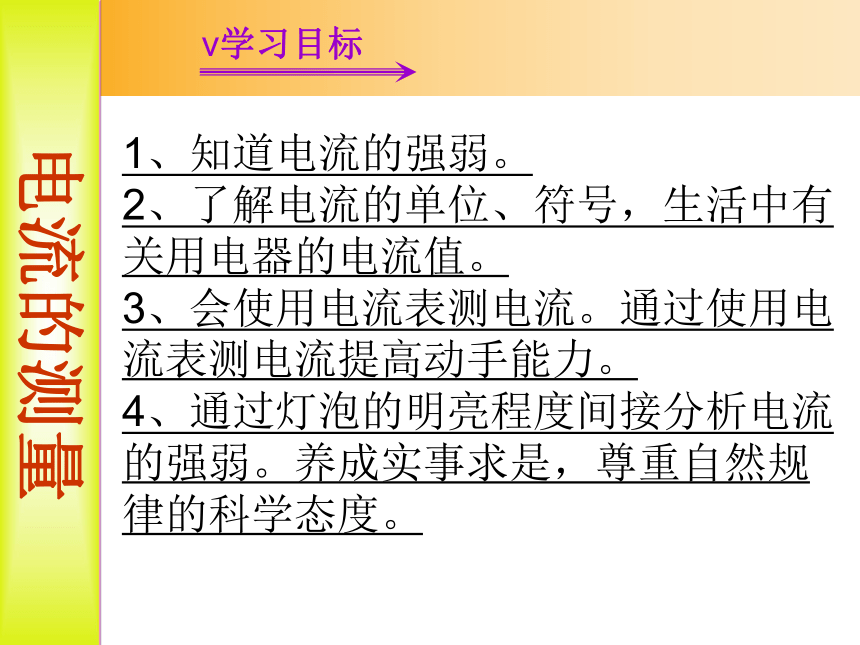

学习目标
1、知道电流的强弱。
2、了解电流的单位、符号，生活中有关用电器的电流值。
3、会使用电流表测电流。通过使用电流表测电流提高动手能力。
4、通过灯泡的明亮程度间接分析电流的强弱。养成实事求是，尊重自然规律的科学态度。

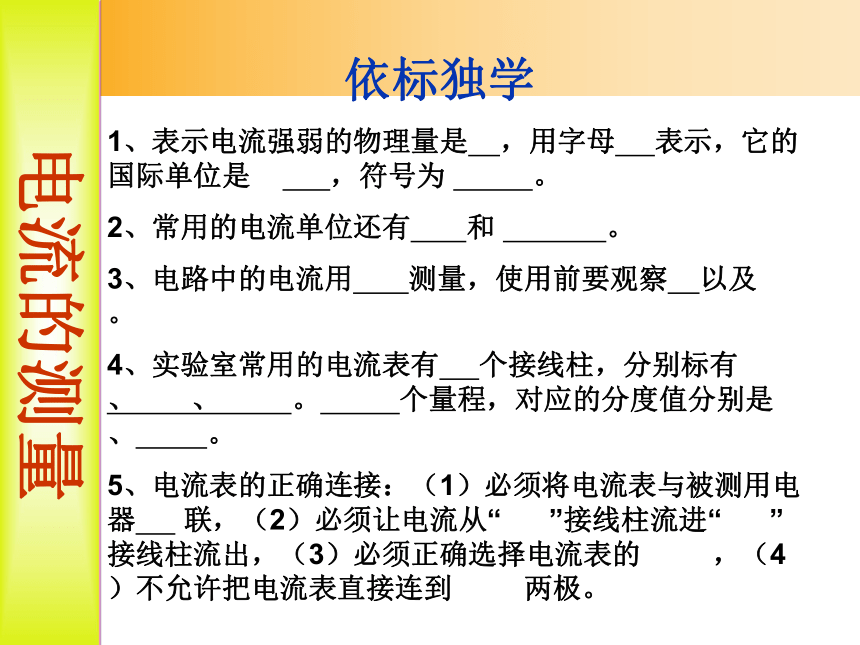

依标独学
1、表示电流强弱的物理量是
，用字母
表示，它的国际单位是
，符号为
。
2、常用的电流单位还有
和
。
3、电路中的电流用
测量，使用前要观察
以及
。
4、实验室常用的电流表有
个接线柱，分别标有
、
、
。
个量程，对应的分度值分别是
、
。
5、电流表的正确连接：（1）必须将电流表与被测用电器
联，（2）必须让电流从“
”接线柱流进“
”接线柱流出，（3）必须正确选择电流表的
，（4）不允许把电流表直接连到
两极。

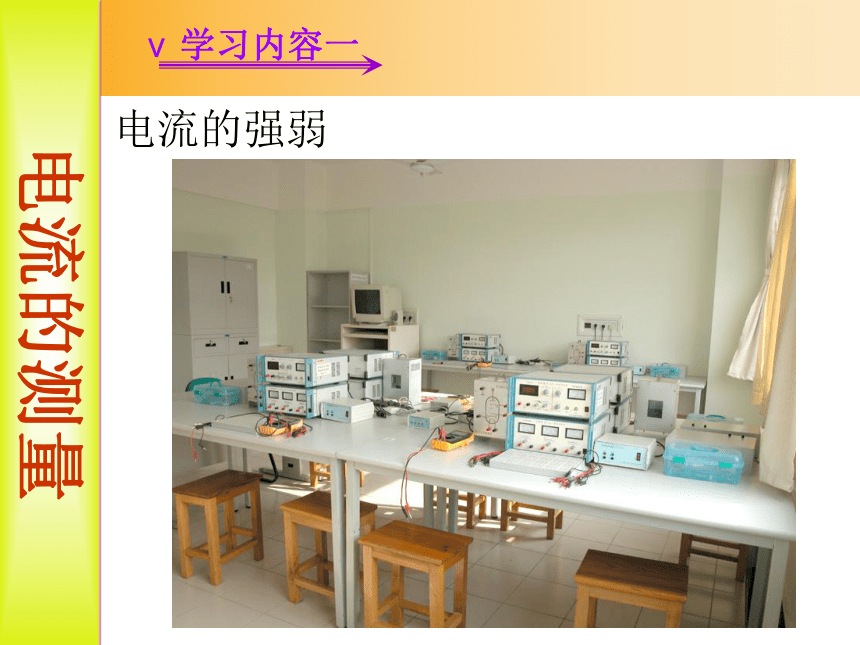

学习内容一
电流的强弱

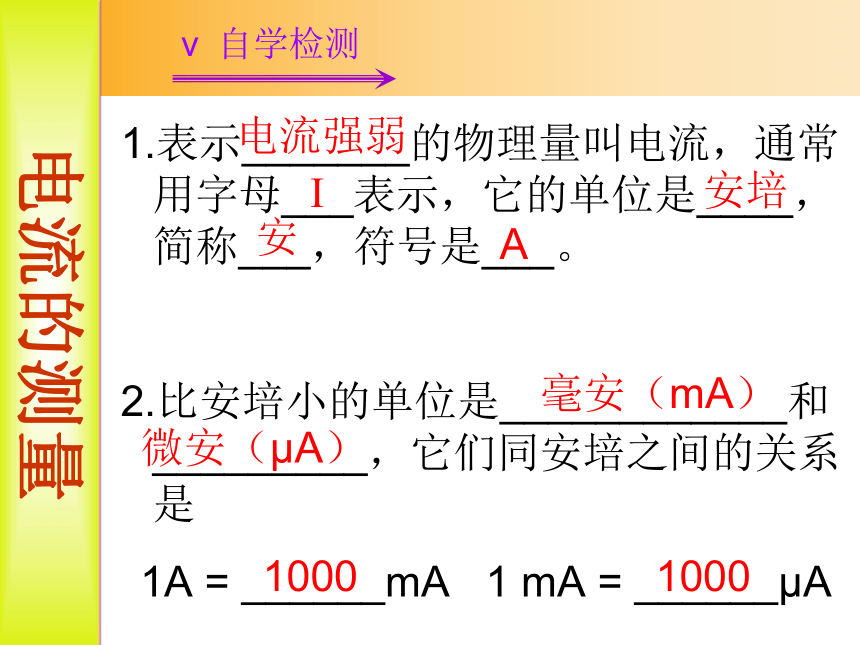

自学检测
表示_______的物理量叫电流，通常用字母___表示，它的单位是____，简称___，符号是___。
比安培小的单位是____________和_________，它们同安培之间的关系是
1A
=
______mA
1
mA
=
______μA
电流强弱
I
安培
安
A
毫安（mA）
微安（μA）
1000
1000
合作探究
看P45页的小资料，了解常见的电流的大小。
即时练习
完成P48页第1题。
自学检测
电流可以用______表来测量，它的符号是
。
2.学生实验用的电流表一般有____个量程，分别是_______和_______。
电流
两
0－0.6A
0－3A
展示交流
观察电流表，弄清它的构造和各个部分的作用。
电流表上的红色接线柱要接在电源正极，黑色接线柱要接在电源负极。
2.电流表有两个量程，其中0－0.6A的量程的分度值是0.02A，0－3A的量程的分度值是0.1A。
展示交流
3.电流表的中间有一个螺丝，它叫调零螺丝，它的作用是：在使用前，如果指针不指在零刻度线，则可以旋转调零螺丝，使指针指到零刻度线上。
以小组为单位，利用老师提供的器材，完成P46页的实验“练习使用电流表”。在利用电流表测量小灯泡的电流的时候，应该按照怎样的顺序连接电路。
开关要断开，按照电源正极――开关――小灯泡――电流表正极――电流表负极――电源负极的顺序连接。
展示交流
动手做一做，想一想在这个连接过程中学到了什么，讨论并交流连接实物的心得。
实验完毕请完成下列表格：
正确的做法
错误的做法
后果
电流表和被测的用电器串联接入电路
与被测的用电器并联
不能测出流过用电器的电流，并损坏电流表
展示交流
2.怎样正确读数？
1明确所选的量程（0－0.6A或0－3A）
2弄清相应的分度值（每一小格所代表的电流的大小），
3接通电路，看看指针向右偏转了多少格，用格数乘以分度值就是所测的电流的大小。
展示交流
3.按照图15.4－5甲所示的电路图连接电路，测出对应的电流，再按照图15.4－5的乙连接电路，测量对应的电流，看一下电流是否发生了改变，这说明了什么？
两次的示数是一样的，这说明电流表只要用被测的用电器串联，改变电流表的位置不会影响测量结果。
展示交流
4.在如图所示的电路中，为了测出干路和每条支路中的电流，电流表应该怎样连接在电路中，利用相关器材，再做一做。
5.阅读P47页“科学世界”，了解生物电。
精讲点拔
1.在使用电流表时，选择量程要合理
不能太大，太大测得的值不精确
也不能太小，太小会烧坏电流表
2.想一想：在测量的时候怎样正确选择量程？
先根据实际情况估计所测电流的大小
在不能确定电流大小的情况下，先使用大量程试触
精讲点拔
3.量程选择正确，但在读数时看错量程，数值会相差5倍。
具体方法：接入大量程，迅速闭合开关然后断开，观察指针偏转的情况，如果超过0.6A则应该选择大量程，如果小于或等于0.6A，就选用小量程。
谢谢
