人教版九年级物理18.3测量小灯泡的电功率同步练习(word含答案)

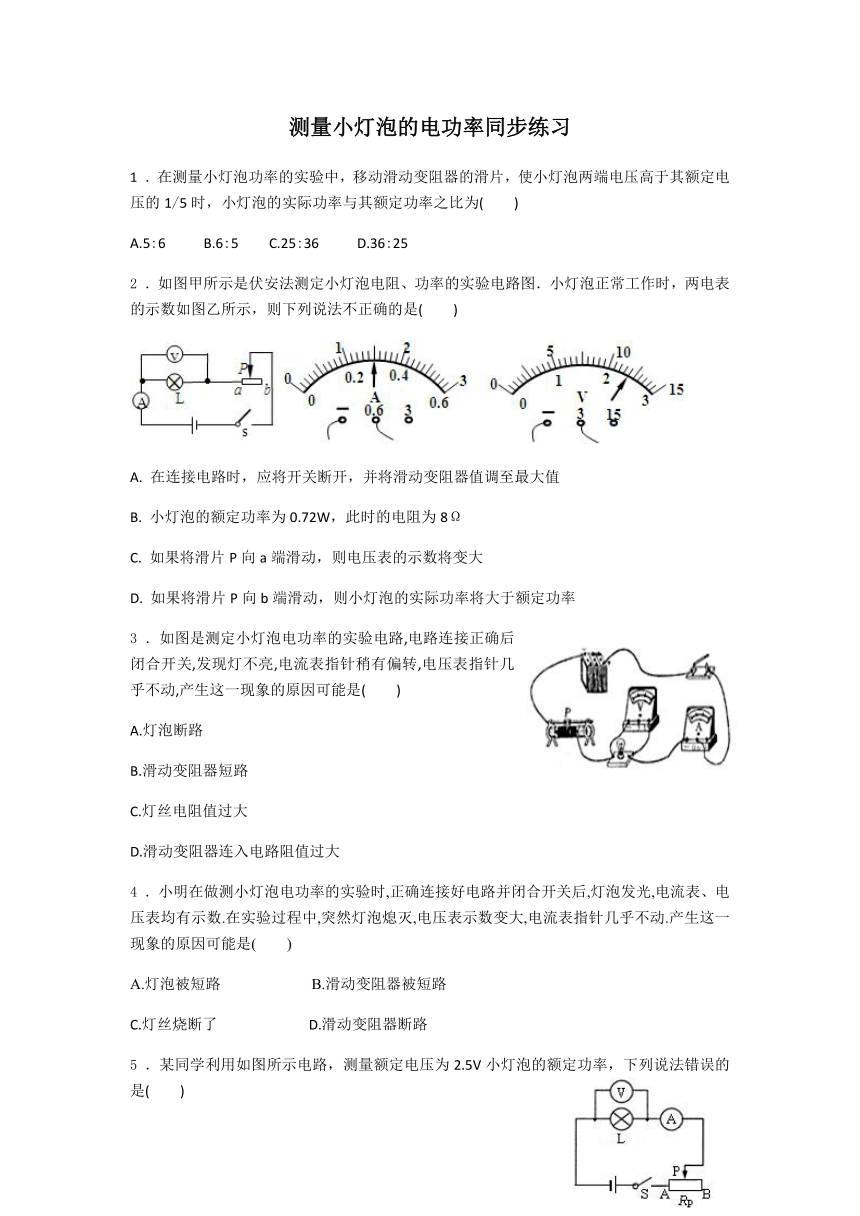

测量小灯泡的电功率同步练习
．在测量小灯泡功率的实验中，移动滑动变阻器的滑片，使小灯泡两端电压高于其额定电压的1/5时，小灯泡的实际功率与其额定功率之比为(
)
A.5:6
B.6:5
C.25:36
D.36:25
．如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是(
)
A.
在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B.
小灯泡的额定功率为0.72W，此时的电阻为8Ω
C.
如果将滑片P向a端滑动，则电压表的示数将变大
D.
如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
．如图是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是(
)
A.灯泡断路
B.滑动变阻器短路
C.灯丝电阻值过大
D.滑动变阻器连入电路阻值过大
．小明在做测小灯泡电功率的实验时,正确连接好电路并闭合开关后,灯泡发光,电流表、电压表均有示数.在实验过程中,突然灯泡熄灭,电压表示数变大,电流表指针几乎不动.产生这一现象的原因可能是(
)
A.灯泡被短路
B.滑动变阻器被短路
C.灯丝烧断了
D.滑动变阻器断路
．某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是(
)

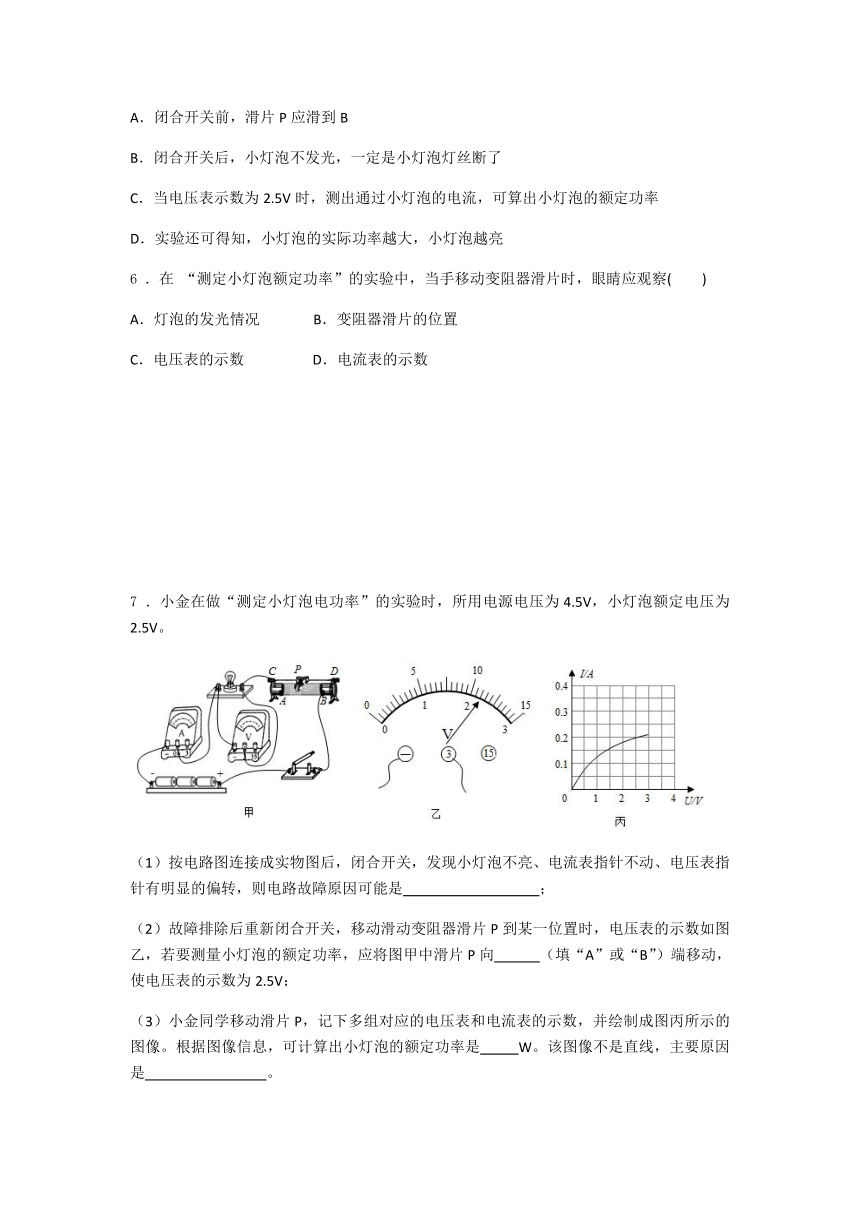

A．闭合开关前，滑片P应滑到B
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
．在
“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察(
)
A．灯泡的发光情况
B．变阻器滑片的位置
C．电压表的示数
D．电流表的示数
．小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。
（1）按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是
；
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向
（填“A”或“B”）端移动，使电压表的示数为2.5V；
（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像。根据图像信息，可计算出小灯泡的额定功率是
W。该图像不是直线，主要原因是
。

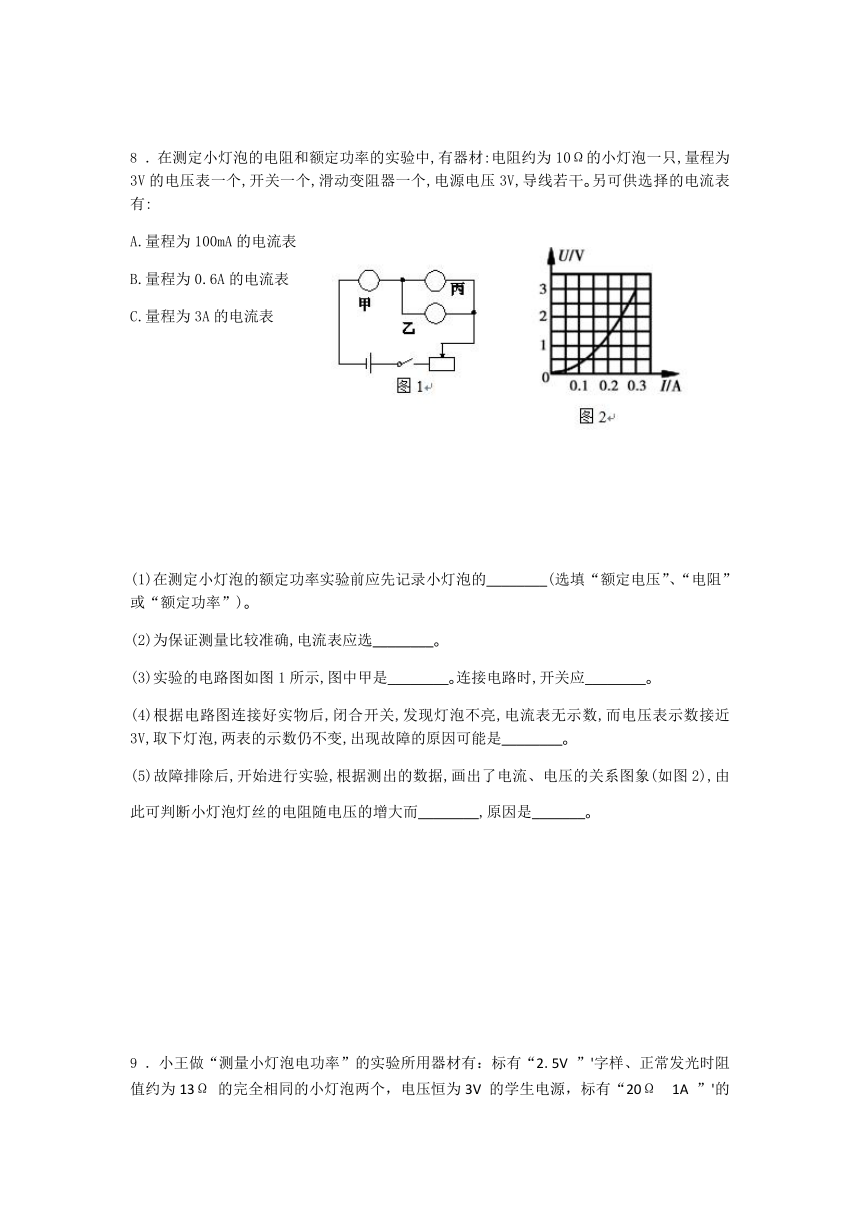

．在测定小灯泡的电阻和额定功率的实验中,有器材:电阻约为10Ω的小灯泡一只,量程为3V的电压表一个,开关一个,滑动变阻器一个,电源电压3V,导线若干?另可供选择的电流表有:
A.量程为100mA的电流表
B.量程为0.6A的电流表
C.量程为3A的电流表
(1)在测定小灯泡的额定功率实验前应先记录小灯泡的________(选填“额定电压”、“电阻”或“额定功率”)?
(2)为保证测量比较准确,电流表应选________?
(3)实验的电路图如图1所示,图中甲是________?连接电路时,开关应________?
(4)根据电路图连接好实物后,闭合开关,发现灯泡不亮,电流表无示数,而电压表示数接近3V,取下灯泡,两表的示数仍不变,出现故障的原因可能是________?
(5)故障排除后,开始进行实验,根据测出的数据,画出了电流、电压的关系图象(如图2),由此可判断小灯泡灯丝的电阻随电压的增大而________,原因是_______?
．小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V
”'字样、正常发光时阻值约为13Ω
的完全相同的小灯泡两个，电压恒为3V
的学生电源，标有“20Ω
1A
”'的滑动变阻器，电流表，电压表，开关及导线若干。

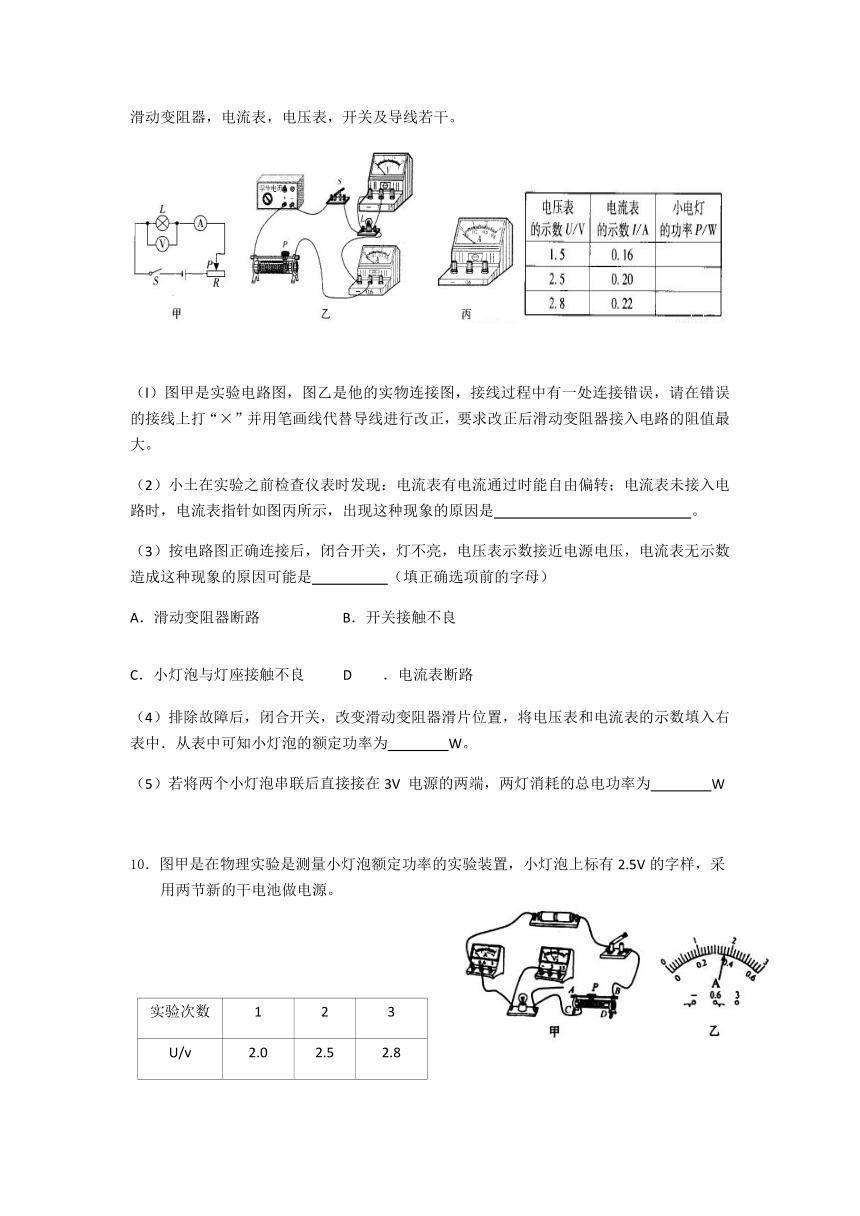

（l）图甲是实验电路图，图乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）小土在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是
。
（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是
（填正确选项前的字母）
A．滑动变阻器断路
B．开关接触不良
C．小灯泡与灯座接触不良
D．电流表断路
（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填入右表中．从表中可知小灯泡的额定功率为
W。
（5）若将两个小灯泡串联后直接接在3V
电源的两端，两灯消耗的总电功率为
W
．图甲是在物理实验是测量小灯泡额定功率的实验装置，小灯泡上标有2.5V的字样，采用两节新的干电池做电源。
实验次数
1
2
3
U/v
2.0
2.5
2.8
I/A
0.30
0.38
（1）为保护电路元件安全，连接电路时开关应
；图中有一根导线还没有连好，应该把它接在电压表
（选填“0”、“3”或“15”）接线柱上。
（2）闭合开关前，滑动变阻器的滑片P应调至
（选填“C”或“D”）端；闭合开关后，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器的滑片P向
（选填“C”或“D”）端滑动，直到电压表示数为2.5V时为止。
（3）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为
。
（4）利用所测数据也能计算出灯泡正常发光时灯丝的电阻为
（保留到整数位）。
（5）他通过调节滑动变阻器的滑片，测出了三组实验数据，如表所示．经过计算发现小灯泡亮度不同时，不但电功率不同，而且电阻也不同，你认为造成电阻不同的原因是
。
．在“测定小灯泡的电功率”实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图所示。
（1）应该选用的滑动变阻器是
（选填“R1”或“R2”）。
（2）电路正确连接后。闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是
。
（3）如图是根据实验数据绘成的U－I图象。根据图象提供的信息，可计算出小灯泡的额定功率是
。当滑动变阻器的滑片向左移动时，小灯泡的电阻将变
。
（4）继续移动滑片，小灯泡突然熄灭，此时电流表示数为0，而电压表有示数，那么发生的故障是
，此时电压表的示数是
V。
．如图所示，为了测量额定电压为2.5V的小灯泡的额定功率：
（1）如图甲是小明没有连接完成的实验电路，请你用笔画线代替导线将实物图补充完整（要求：闭合开关前需要将变阻器的滑片置于最右端）；
（2）电路连接完成后，为了测量小灯泡的额定功率，小明接下来的操作是___
_
__．
（3）小红小组没有使用电压表，而是用了两个电流表和一个5Ω的电阻R设计了如图乙所示的电路，同样测出了小灯泡的额定功率，具体操作是：闭合开关，移动变阻器的滑片，使
，小灯泡正常发光，若此时电流表A2的示数为0.8A，则该灯泡的额定功率为______W．
1参考答案
D
D
D
C
B
C
（1）小灯泡处断路
（2）B
（3）0.5
灯丝温度升高，电阻增大（或灯丝电阻随温度升高而增大）
(1)额定电压
(2)B
(量程为0.6A的电流表或0.6A)
(3)电流表
断开(或打开)
(4)灯泡开路(灯泡断路,灯丝断了或灯泡与灯座接触不良)
(5)增大
灯丝的电阻随温度的升高而增大
（1）电路图如下图（2）电流表接线柱接反了（3）C
（4）0.50
（5）0.48
（1）断开
3
（2）D
C（3）0.9W
（4）7Ω
（5）小灯泡亮度增大时，其电功率也增大，造成灯丝温度升高，所以灯丝电阻变大
（1）R2
（2）向左移动滑动变阻器滑片
（3）0.5
变大
（4）灯泡断路
6
(1)如下图
(2)
移动滑动变阻器的滑片，使电压表的示数为2.5V，并记下电流表的示数．?
(3)
电流表A1的示数为0.5A
(4)
0.75W
