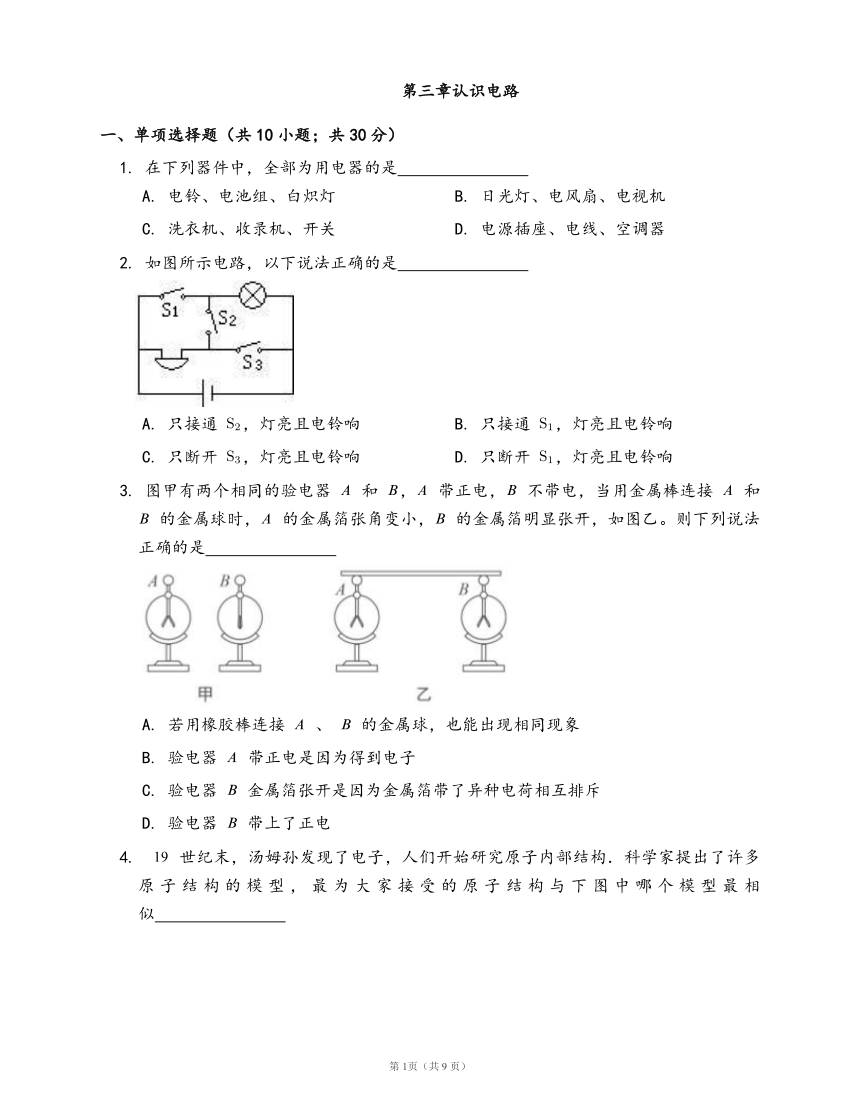

第三章认识电路
一、单项选择题（共10小题；共30分）
1.
在下列器件中，全部为用电器的是
?
A.
电铃、电池组、白炽灯
B.
日光灯、电风扇、电视机
C.
洗衣机、收录机、开关
D.
电源插座、电线、空调器
2.
如图所示电路，以下说法正确的是
?
A.
只接通
，灯亮且电铃响
B.
只接通
，灯亮且电铃响
C.
只断开
，灯亮且电铃响
D.
只断开
，灯亮且电铃响
3.
图甲有两个相同的验电器
和
，
带正电，
不带电，当用金属棒连接
和
的金属球时，
的金属箔张角变小，
的金属箔明显张开，如图乙。则下列说法正确的是
?
A.
若用橡胶棒连接
、
的金属球，也能出现相同现象
B.
验电器
带正电是因为得到电子
C.
验电器
金属箔张开是因为金属箔带了异种电荷相互排斥
D.
验电器
带上了正电
4.

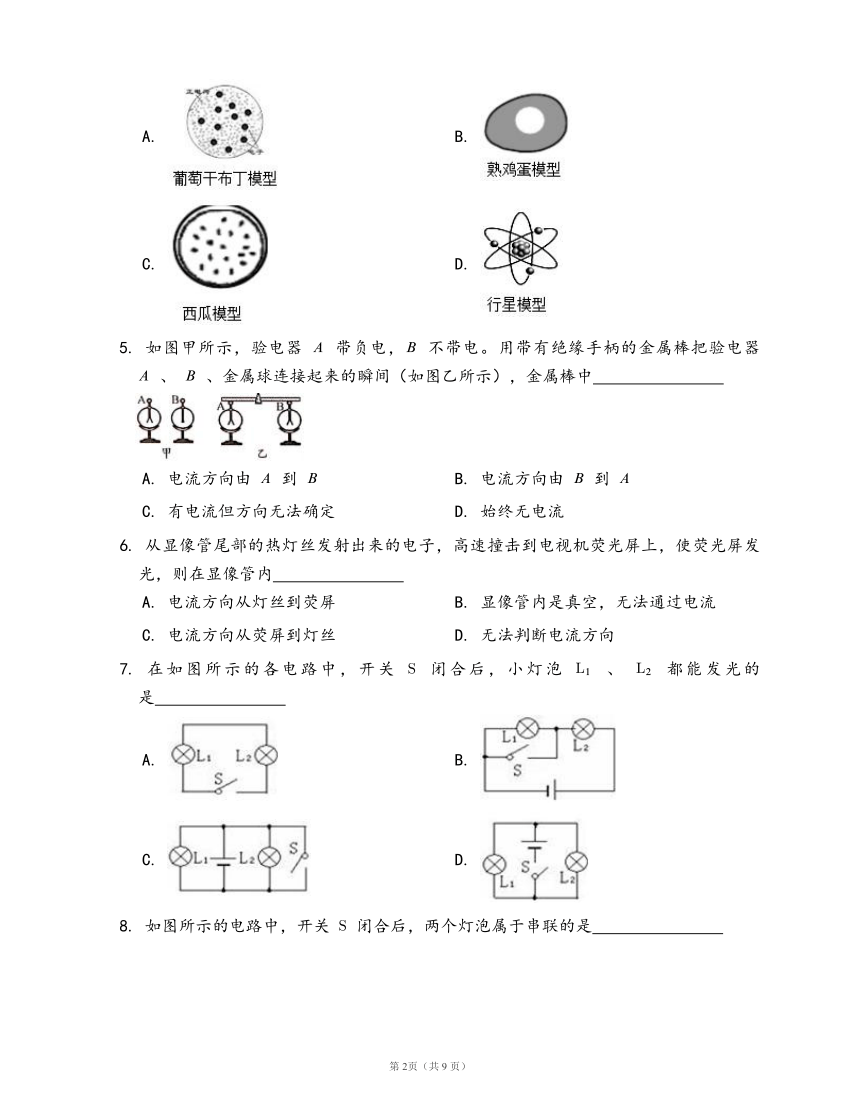

世纪末，汤姆孙发现了电子，人们开始研究原子内部结构．科学家提出了许多原子结构的模型，最为大家接受的原子结构与下图中哪个模型最相似
?
A.
B.
C.
D.
5.
如图甲所示，验电器
带负电，
不带电。用带有绝缘手柄的金属棒把验电器
、
、金属球连接起来的瞬间（如图乙所示），金属棒中
?
A.
电流方向由
到
B.
电流方向由
到
C.
有电流但方向无法确定
D.
始终无电流
6.
从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内
?
A.
电流方向从灯丝到荧屏
B.
显像管内是真空，无法通过电流
C.
电流方向从荧屏到灯丝
D.
无法判断电流方向
7.
在如图所示的各电路中，开关
闭合后，小灯泡
、
都能发光的是
?
A.
B.
C.
D.

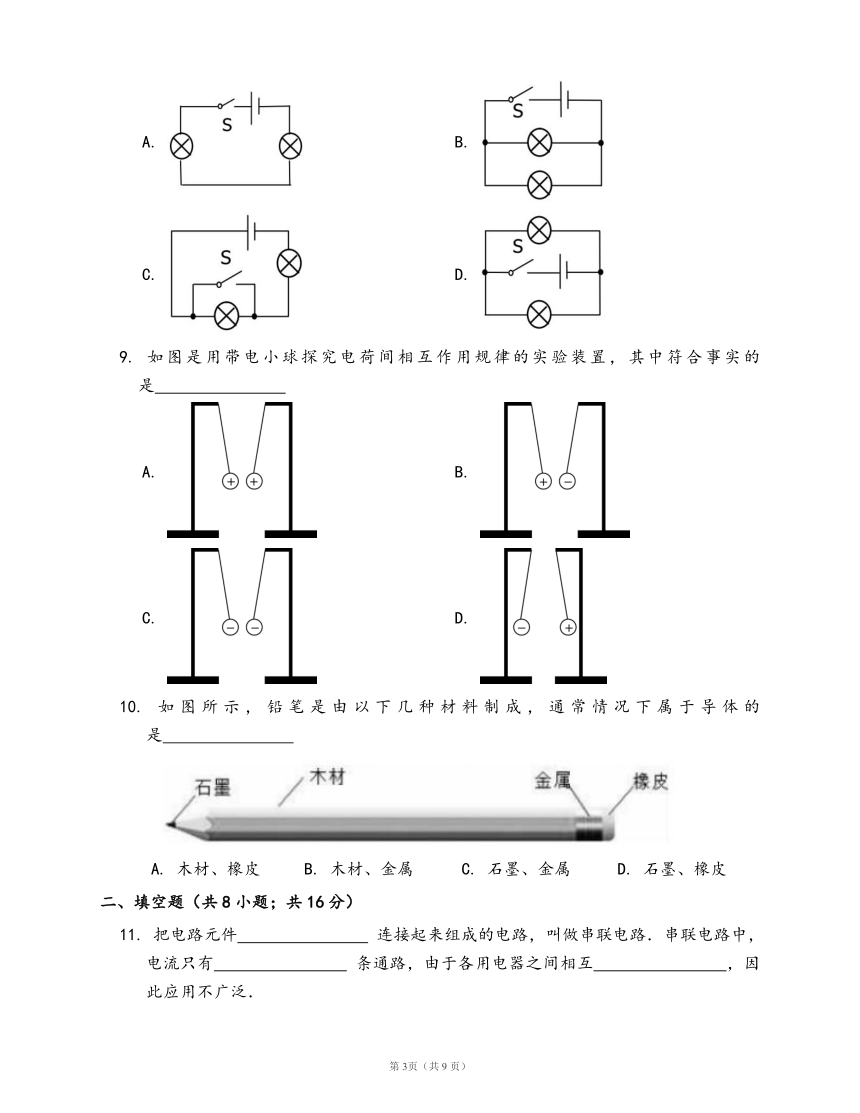

8.
如图所示的电路中，开关
闭合后，两个灯泡属于串联的是
?
A.
B.
C.
D.
9.
如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是
?
A.
B.
C.
D.
10.
如图所示，铅笔是由以下几种材料制成，通常情况下属于导体的是
?
A.
木材、橡皮
B.
木材、金属
C.
石墨、金属
D.
石墨、橡皮
二、填空题（共8小题；共16分）
11.
把电路元件
?
连接起来组成的电路，叫做串联电路．串联电路中，电流只有
?
条通路，由于各用电器之间相互
?，因此应用不广泛．
12.

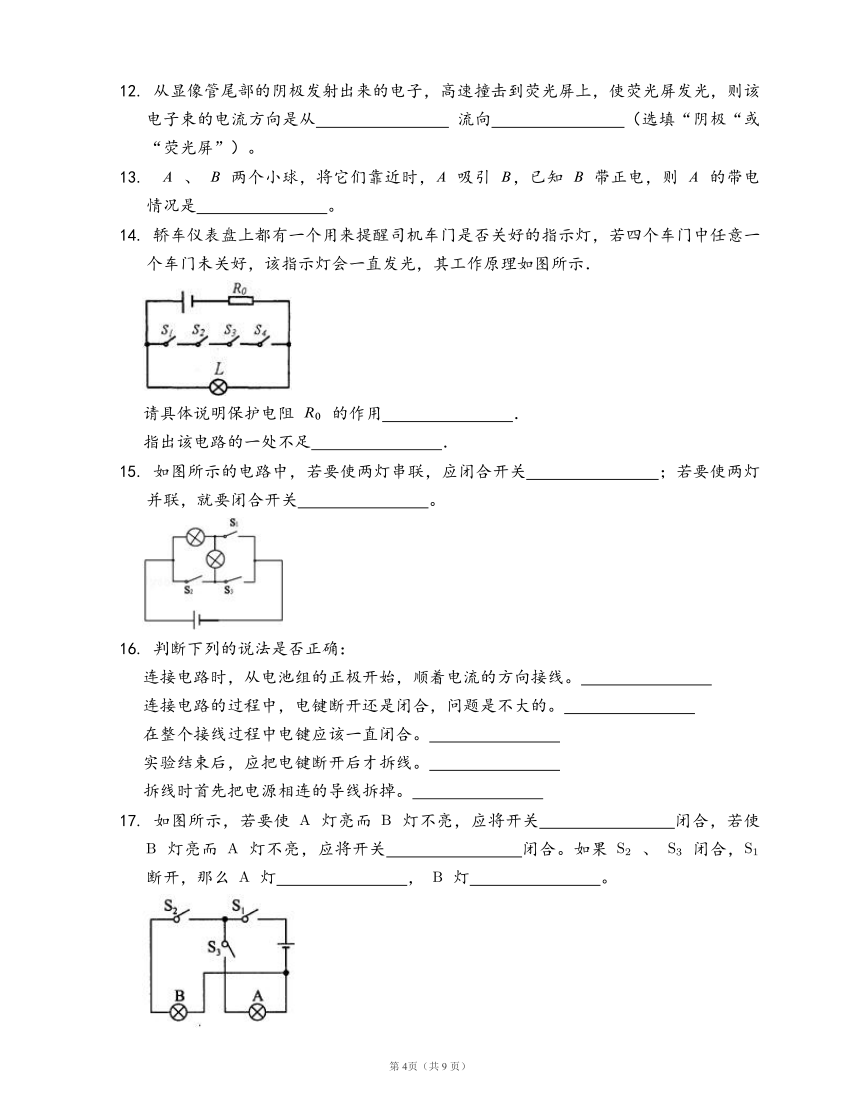

从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从
?
流向
?（选填“阴极“或“荧光屏”）。
13.
、
两个小球，将它们靠近时，
吸引
，已知
带正电，则
的带电情况是
?。
14.
轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示．
请具体说明保护电阻
的作用
?．
指出该电路的一处不足
?．
15.
如图所示的电路中，若要使两灯串联，应闭合开关
?；若要使两灯并联，就要闭合开关
?。
16.
判断下列的说法是否正确：
连接电路时，从电池组的正极开始，顺着电流的方向接线。
?
连接电路的过程中，电键断开还是闭合，问题是不大的。
?
在整个接线过程中电键应该一直闭合。
?
实验结束后，应把电键断开后才拆线。
?
拆线时首先把电源相连的导线拆掉。
?
17.
如图所示，若要使
灯亮而
灯不亮，应将开关
?闭合，若使
灯亮而
灯不亮，应将开关
?闭合。如果
、
闭合，
断开，那么
灯
?，
灯
?。
18.
电视机的玻璃荧光屏表面经常有许多灰尘，这主要是因为电视机工作时屏表面
?。如图所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球
?（选填“不带电”、“带正电”、“带负电”或“带电情况无法判断”）。
三、简答题（共3小题；共39分）
19.
今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路.经请教物理老师得知：每个彩灯的内部结构如图
所示，灯丝引线上均绕有金属电阻丝
，
上有一层绝缘物质，当彩灯发光时，
相当于断路.当灯丝断开后，
上的绝缘物质被击穿，形成通路，电流通过
流向下一个彩灯，这样其余彩灯仍能发光.仔细阅读上面的文字信息，回答下列问题：
（1）当彩灯的灯丝没有烧断时，金属电阻丝
与灯丝并联，灯丝却没被短路的原因是
?
.
（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是
?
.
20.
根据图
所示的实际电路，在图
的虚线框内画出电路图
21.
图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你一定能看懂这个电路图，其中
是压缩机用的电动机，
是电冰箱内的照明灯泡。电路图中的灯泡
与电动机
是串联的还是并联的?
?。
在日常生活中你是如何判断它们是串联的还是并联
?。
四、计算题（共1小题；共15分）
22.
年
月
日，在第
届香格里拉对话会上，中国军方代表孙建国发出强有力的声音：中国有能力维护南海和平．如图所示，被誉为“中华神盾”的防空导弹驱逐舰是我国海军的中坚力最，它满载时总重力为
．在某次演习中，驱逐舰满载时以
的速度匀速直线航行了
，航行过程中受到的阻力是总重力的
倍．求驱逐舰匀速直线航行过程中：
（1）路程是多大?
（2）牵引力是多大?
（3）克服阻力做了多少功?
答案
第一部分
1.
B
【解析】电池组是提供电能的装置是电源，A不合题意。
开关是控制电路的通断，C不合题意。
电源插座和电线起连接作用，D不合题意。
2.
A
【解析】只接通
，灯泡和电铃串联，因此灯亮且电铃响，A正确；
只接通
，为灯泡的基本电路，因此灯亮，电铃不响，B错误；
只断开
，为灯泡的基本电路，因此灯亮，电铃不响，C错误；
只断开
，灯泡被短路，为电铃的基本电路，因此灯不亮，电铃响，D错误。
3.
D
4.
D
【解析】卢瑟福提出了原子的核式结构模型，原子由位于原子中心的原子核与核外绕原子核运动的电子组成，其结构与太阳系相似，故D正确；
5.
B
6.
C
【解析】显像管内虽然是真空，但有电荷的定向移动，所以有电流形成，故
B
错误；
电流的方向与负电荷定向移动的方向相反，且由题意可知电子的移动方向为从灯丝到荧光屏，所以电流方向为从荧光屏到灯丝，故
AD
错、C
正确。
7.
D
【解析】A
、电路中没有电源，电灯不会亮；
B
、开关闭合后，
被短路，只有
亮；
C
、开关闭合后，发生短路，两个电灯都不亮；
D、开关闭合后，两个电灯都亮。
8.
A
9.
B
【解析】A、同种正电荷之间相互排斥，两球应该远离。不符合题意。
B、正、负异种电荷之间相互吸引，两球相互靠近。符合题意。
C、同种负电荷相互排斥，两球应该远离。不符合题意。
D、正、负异种电荷之间相互吸引，两球相互靠近。不符合题意。
10.
C
第二部分
11.
逐个顺次；一；影响
12.
荧光屏；阴极
13.
带负电或不带电
【解析】若两个物体都带电，且一个带负电一个带正电，两者能够相互吸引；已知
带正电，所以
可能带负电；
若一个带电（不论带正电还是带负电），另一个不带电，由于带电体能够吸引轻小物体，所以两者也能够相互吸引；所以
也可能不带电。
14.
开门时保护指示灯；关门时保护电源；
不能确定哪个门未关好．
【解析】当四个开关全闭合时，灯
被短路，故
可防止电源被短路；当有门未关上时，灯发光，电阻可以防止灯泡中电流过大；
本电路中四开关串联，只有全部闭合时才使灯熄灭，无法知道是哪一个未关好．
15.
；
和
。
【解析】要使两灯串联，则电流只有一条路径：正极→左上的灯泡→中间的灯泡→开关
→负极，因此需要闭合开关
，
断开；
要使
、
并联，则电流只有两条路径：正极→左上的灯泡→
→负极，正极→
→中间的灯泡→
→负极，因此需要闭合开关
和
，断开
。
故答案为：；
和
。
16.
√；×；×；√；√
17.
、
；
、
；不亮；不亮
18.
带电；不带电
【解析】电视机的玻璃荧光屏带电后能吸引灰尘；
如图，两次用带有不同电荷的带电棒靠近卡通造型的铝箔气球，均发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球不可能两次带不同电荷，因此，气球一定不带电。
第三部分
19.
（1）
相当于断路；
（2）当灯丝断开后，
上的绝缘物质被击穿，形成通路，电流通过
流向下一个彩灯，这样其余彩灯仍能发光。
【解析】（1）当彩灯的灯丝没有烧断时，金属电阻丝
与灯丝并联，而此时
相当于断路，因此灯丝没被短路。
（2）当灯丝断开后，
上的绝缘物质被击穿，形成通路，电流通过
流向下一个彩灯，这样其余彩灯仍能发光。
20.
【解析】从电源正极出发，依次经过两个灯泡和开关，然后回到电源负极即可，如图所示
21.
并联；压缩机停止工作时，打开冰箱门，灯泡仍然会发光。（压缩机和灯泡工作互不影响）
【解析】读图可知，电流有两条路径，因此电路图中的灯泡
与电动机
是并联
在日常生活中我们判断方法是当打开电冰箱门时，电灯会亮，再观察压缩机是否能工作，若一直工作，即是串联，若不是一直工作，则是并联。或压缩机停止工作时，打开冰箱门，观察灯泡是否会发光。
第四部分
22.
（1）
【解析】由
可得，路程：
??????（2）
【解析】因为驱逐舰做匀速直线运动，受平衡力的作用，所以，
??????（3）
【解析】克服阻力做的功：
第6页（共9
