人教版九年级全册物理 15.5 串、并联电路中电流的规律 同步测试（含解析）

15.5
串、并联电路中电流的规律
同步测试

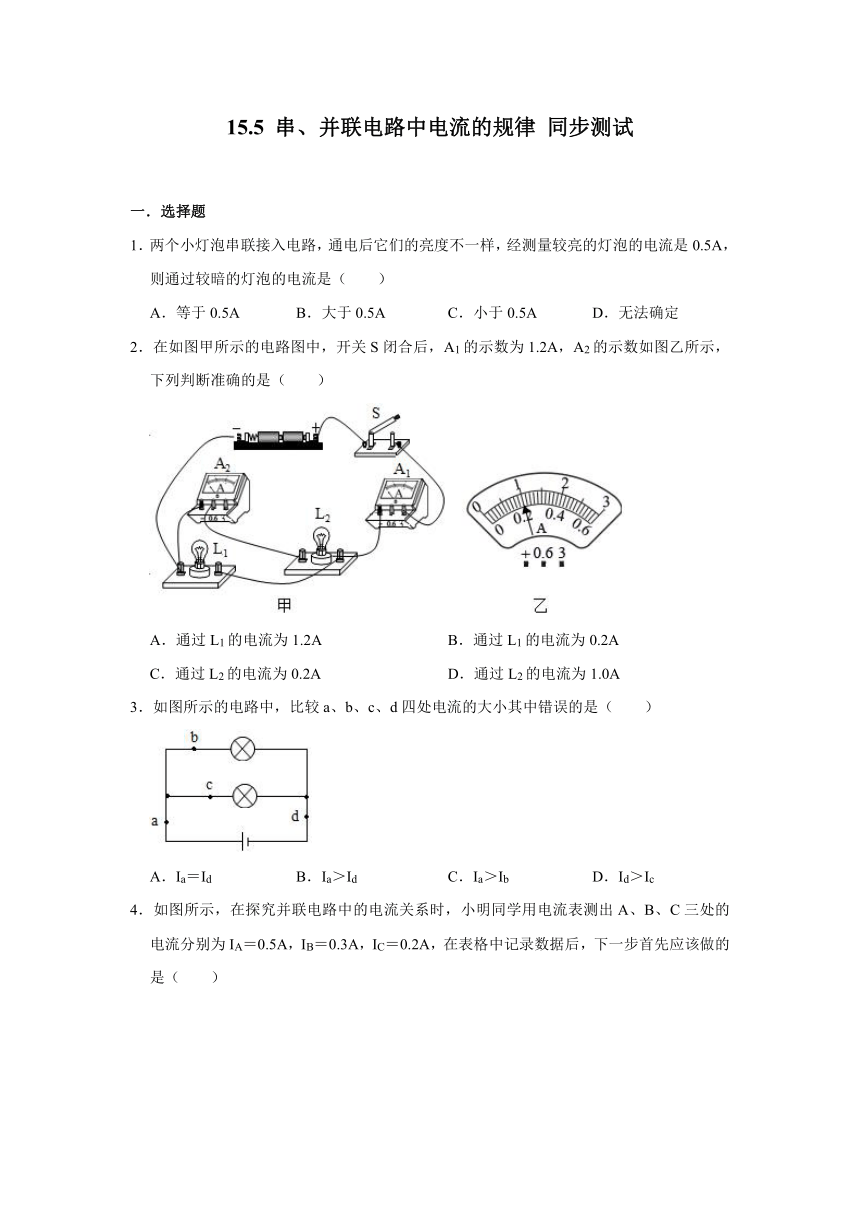

一．选择题
1．两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流是0.5A，则通过较暗的灯泡的电流是（　　）
A．等于0.5A
B．大于0.5A
C．小于0.5A
D．无法确定
2．在如图甲所示的电路图中，开关S闭合后，A1的示数为1.2A，A2的示数如图乙所示，下列判断准确的是（　　）
A．通过L1的电流为1.2A
B．通过L1的电流为0.2A
C．通过L2的电流为0.2A
D．通过L2的电流为1.0A
3．如图所示的电路中，比较a、b、c、d四处电流的大小其中错误的是（　　）
A．Ia＝Id
B．Ia＞Id
C．Ia＞Ib
D．Id＞Ic

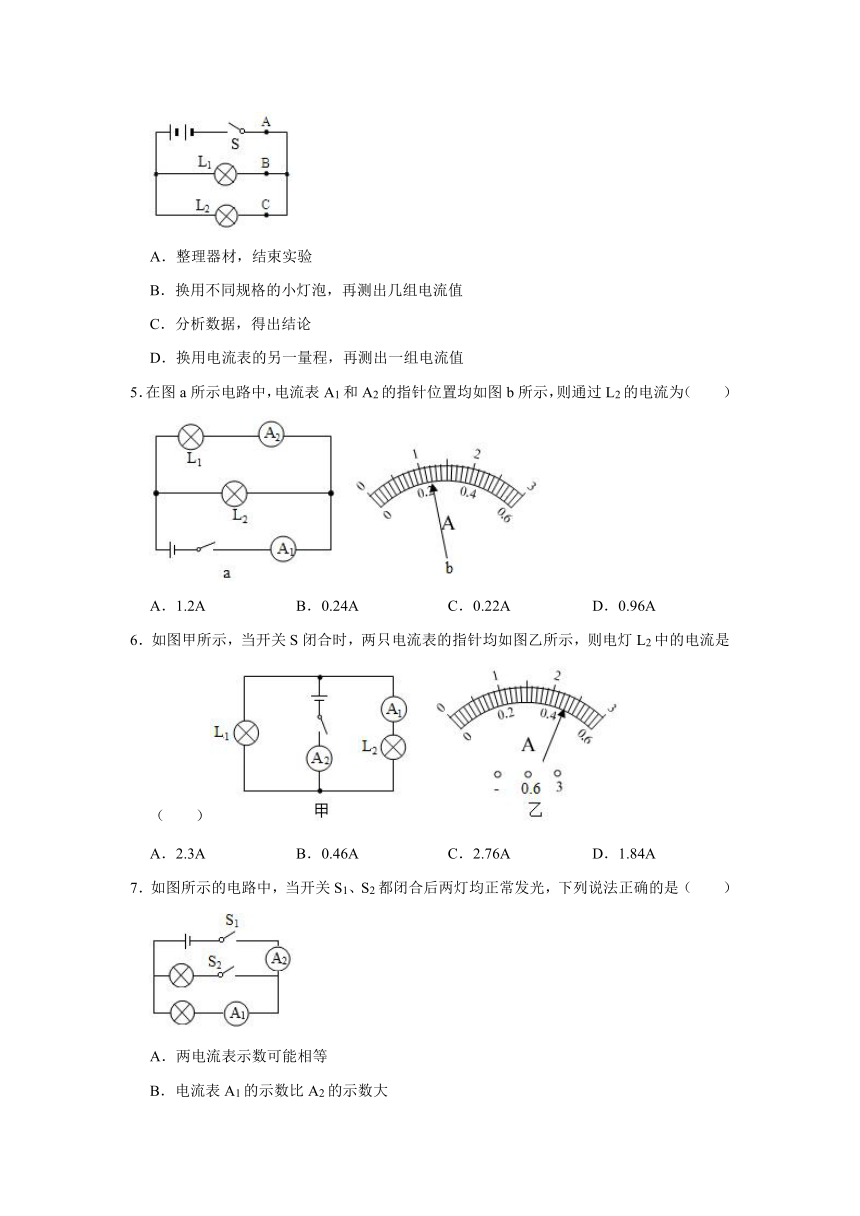

4．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（　　）
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
5．在图a所示电路中，电流表A1和A2的指针位置均如图b所示，则通过L2的电流为（　　）
A．1.2A
B．0.24A
C．0.22A
D．0.96A
6．如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L2中的电流是（　　）
A．2.3A
B．0.46A
C．2.76A
D．1.84A
7．如图所示的电路中，当开关S1、S2都闭合后两灯均正常发光，下列说法正确的是（　　）
A．两电流表示数可能相等
B．电流表A1的示数比A2的示数大
C．电流表A2的示数比A1的示数大
D．以上情况都有可能

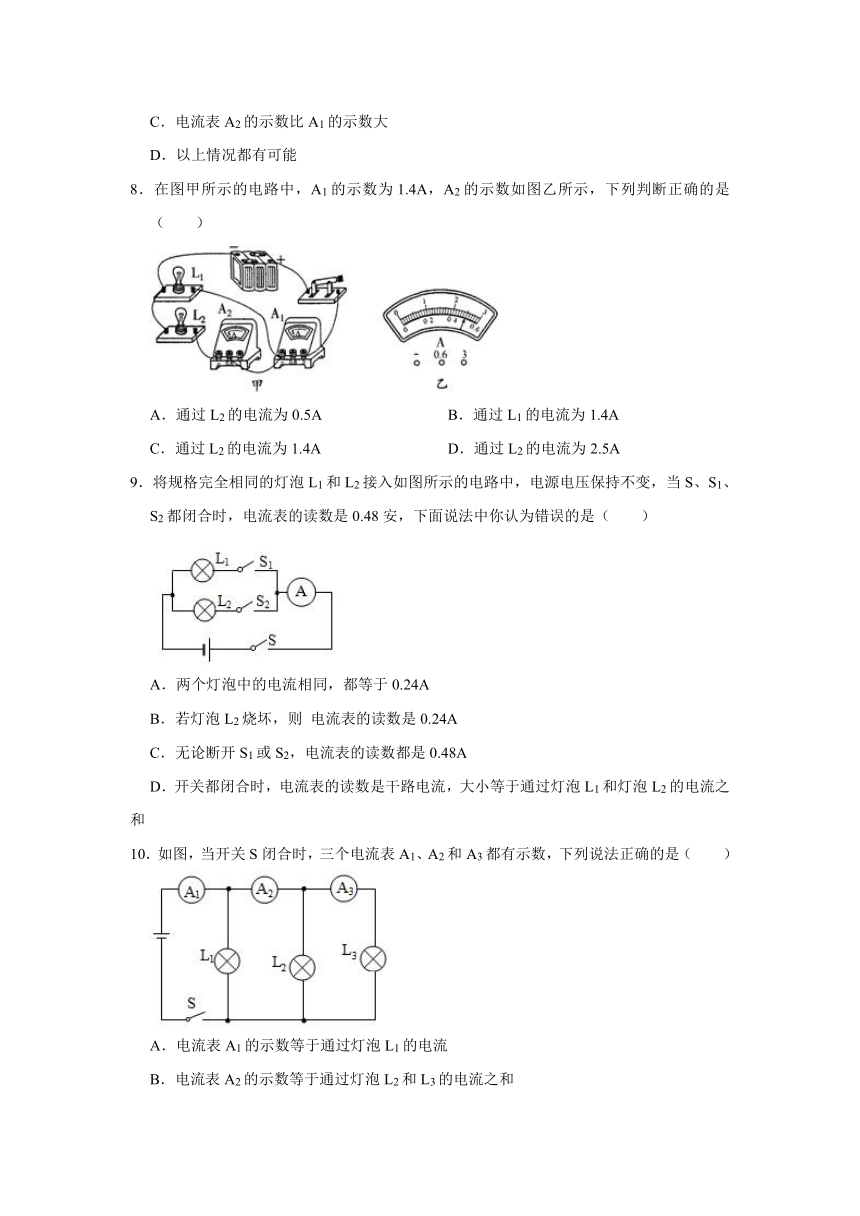

8．在图甲所示的电路中，A1的示数为1.4A，A2的示数如图乙所示，下列判断正确的是（　　）
A．通过L2的电流为0.5A
B．通过L1的电流为1.4A
C．通过L2的电流为1.4A
D．通过L2的电流为2.5A
9．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48安，下面说法中你认为错误的是（　　）
A．两个灯泡中的电流相同，都等于0.24A
B．若灯泡L2烧坏，则
电流表的读数是0.24A
C．无论断开S1或S2，电流表的读数都是0.48A
D．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和

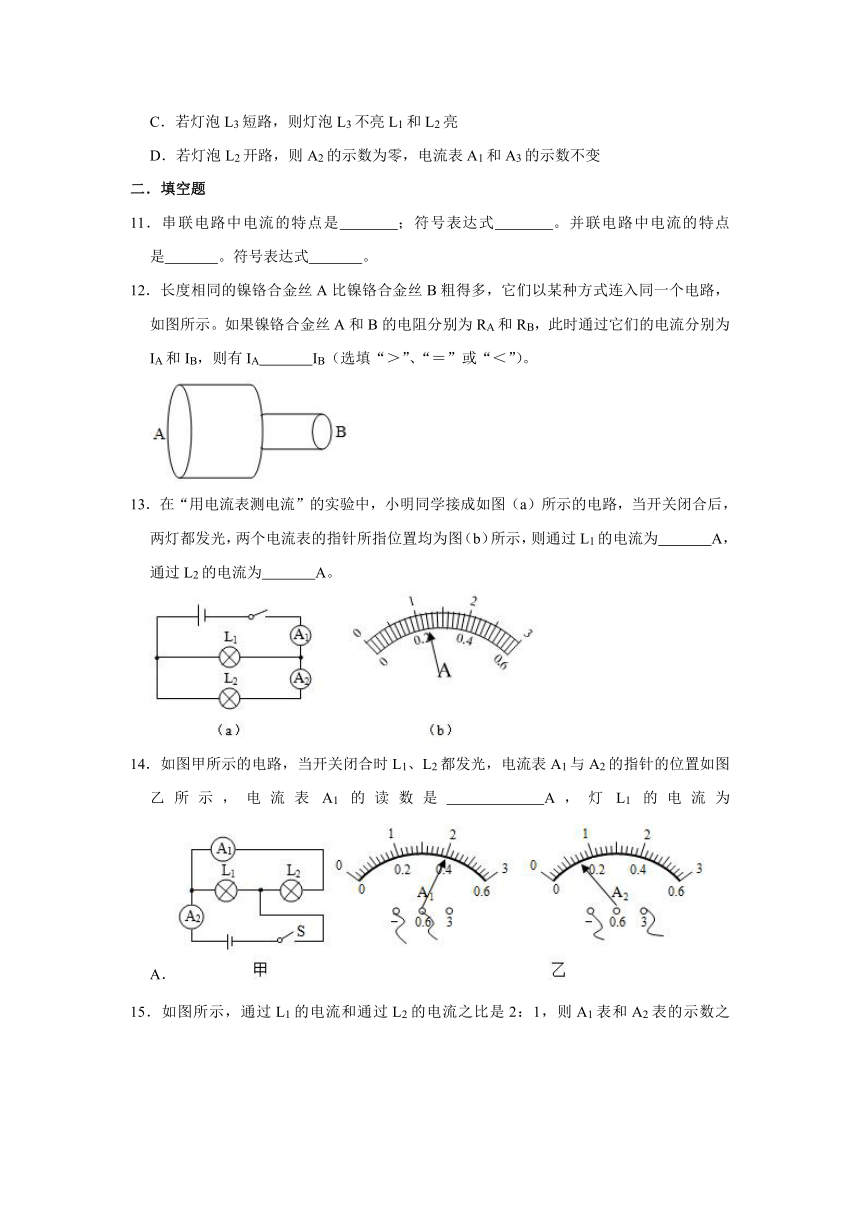

10．如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（　　）
A．电流表A1的示数等于通过灯泡L1的电流
B．电流表A2的示数等于通过灯泡L2和L3的电流之和
C．若灯泡L3短路，则灯泡L3不亮L1和L2亮
D．若灯泡L2开路，则A2的示数为零，电流表A1和A3的示数不变
二．填空题
11．串联电路中电流的特点是　
　；符号表达式　
　。并联电路中电流的特点是　
　。符号表达式　
　。
12．长度相同的镍铬合金丝A比镍铬合金丝B粗得多，它们以某种方式连入同一个电路，如图所示。如果镍铬合金丝A和B的电阻分别为RA和RB，此时通过它们的电流分别为IA和IB，则有IA　
　IB（选填“＞”、“＝”或“＜”）。
13．在“用电流表测电流”的实验中，小明同学接成如图（a）所示的电路，当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过L1的电流为　
　A，通过L2的电流为　
　A。
14．如图甲所示的电路，当开关闭合时L1、L2都发光，电流表A1与A2的指针的位置如图乙所示，电流表A1的读数是　
　A，灯L1的电流为　
　A．

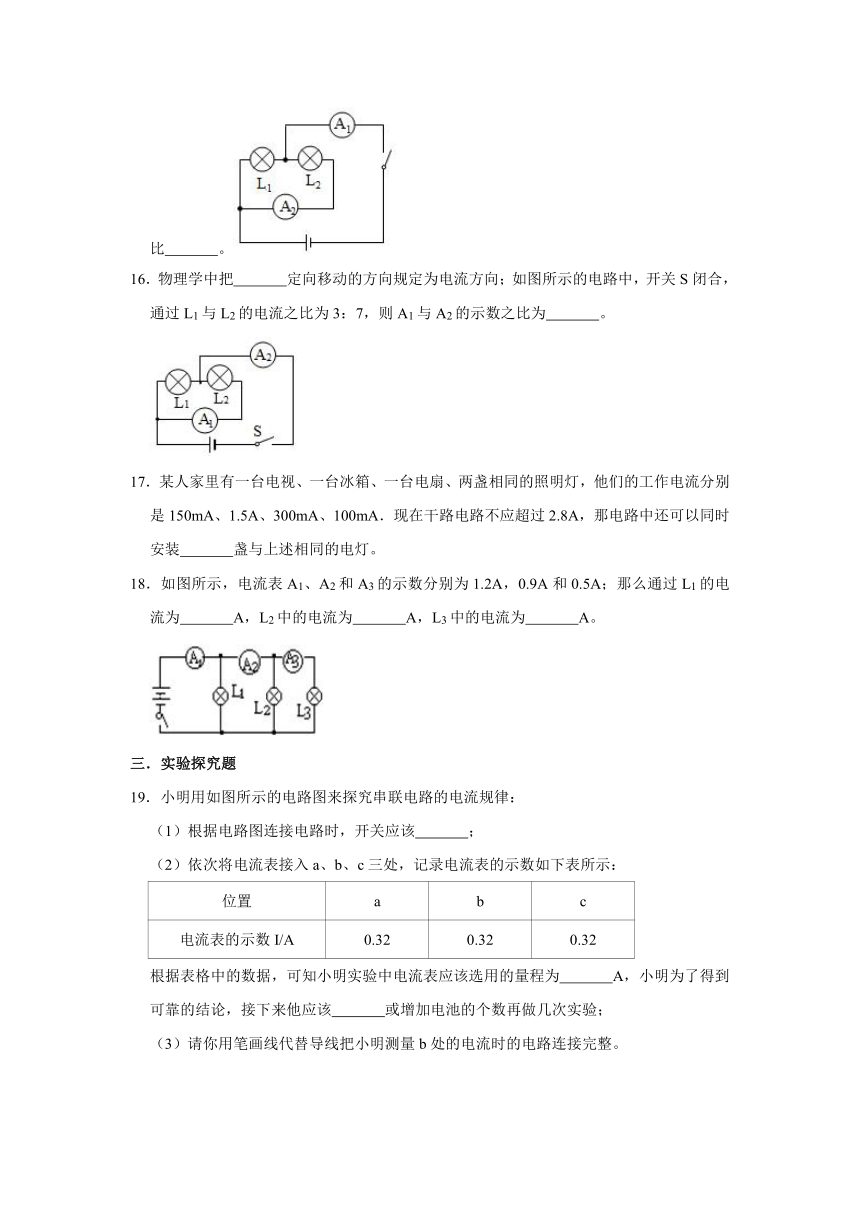

15．如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比　
　。
16．物理学中把　
　定向移动的方向规定为电流方向；如图所示的电路中，开关S闭合，通过L1与L2的电流之比为3：7，则A1与A2的示数之比为　
　。
17．某人家里有一台电视、一台冰箱、一台电扇、两盏相同的照明灯，他们的工作电流分别是150mA、1.5A、300mA、100mA．现在干路电路不应超过2.8A，那电路中还可以同时安装　
　盏与上述相同的电灯。
18．如图所示，电流表A1、A2和A3的示数分别为1.2A，0.9A和0.5A；那么通过L1的电流为　
　A，L2中的电流为　
　A，L3中的电流为　
　A。
三．实验探究题
19．小明用如图所示的电路图来探究串联电路的电流规律：
（1）根据电路图连接电路时，开关应该　
　；
（2）依次将电流表接入a、b、c三处，记录电流表的示数如下表所示：
位置
a
b
c
电流表的示数I/A
0.32
0.32
0.32
根据表格中的数据，可知小明实验中电流表应该选用的量程为　
　A，小明为了得到可靠的结论，接下来他应该　
　或增加电池的个数再做几次实验；
（3）请你用笔画线代替导线把小明测量b处的电流时的电路连接完整。
20．在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示数如图。
（1）在连接两电流表的导线中，实际电荷定向移动方向是　
　（选填“向左”、“向右”或“无规则运动”）。
（2）在使用电流表前发现其指计偏向0刻线左侧，应调节表盘下面的　
　，使指针归0。
（3）通过L1、L2的电流分别是　
　A、　
　A。
21．小张在“探究并联电路中电流规律”的实验中，设计的电路如图所示，把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
实验次数
a点/A
b点/A
c点/A
1
0.22
0.22
0.44
2
0.24
0.24
0.48
3
0.28
0.28
0.56
（1）在连接电路的过程中，开关应该处于　
　状态。
（2）在进行实验时，灯泡L1突然熄灭，L2仍发光，则电路故障可能是　
　（选填“L1短路”或“L1开路”）。
（3）小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，你认为这一结论是　
　（选填“正确”或“错误”）的，造成这一现象的原因是两个小灯泡的规格　
　（选填“相同”或“不同”）。
参考答案
1．解：
两个小灯泡串联接入电路，通电后它们的亮度不一样，是因为灯的实际功率不同，但通过的电流相同，通过较暗的灯泡的电流也是0.5A。
故选：A。
2．解：由图甲可知，两灯泡并联，电流表A1在干路中，是测量干路中的电流即总电流，I＝1.2A；
电流表A2是测量支路L2中的电流，
图甲中A2选量程为0﹣0.6A，示数I2＝0.2A，通过L2的电流为0.2A；
因为并联电路电流的规律：I＝I1+I2，
所以通过支路L1的电流：
I1＝I﹣I2＝1.2A﹣0.2A＝1A。
故ABD错、C正确。
故选：C。
3．解：由电路图可知，两灯泡并联，a、d两点位于干路，
因串联电路中各处的电流相等，所以，干路电流Ia＝Id，故A正确、B错误；
由电路图可知，b、c两点位于两个支路，
因并联电路中干路电流等于各支路电流之和，所以，Ia＞Ib，Id＞Ic，故CD正确。
故选：B。
4．解：一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论。而改变电流表的量程则无助于实验结论的得出；故ACD选项不可行，B选项可行。
故选：B。
5．解：（1）电流表相当于导线，去掉电流表，两个灯泡L1和L2是并联的，电流表A1在干路上测量总电流，电流表A2和L1串联测量L1的电流．并联电路干路电流等于各支路的电流之和，A1、A2的指针位置相同，使用的量程一定不同．A1一定使用0﹣3A量程，每一个大格代表1A，每一个小格代表0.1A，示数是1.2A．A2一定使用0﹣0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.24A．
（2）并联电路干路电流等于各支路的电流之和．所以L2的电流是：I2＝I﹣I1＝1.2A﹣0.24A＝0.96A．
故选：D．
6．解：两电流表所处位置不同，A1在支路，测的是L2的电流；A2在干路，测的是总电流；
干路中的电流等于支路电流的和，所以干路中的电流要大于支路的电流；两只电流表的指针偏转角度相同，则电流表A2所选量程为0～3A，对应的分度值为0.1A，故其示数是2.3A；
电流表A1所选量程为0～0.6A，对应的分度值为0.02A，故示数为0.46A，即电灯L2
中的电流为0.46A。
故选：B。
7．解：由电路图可知，当开关S1、S2都闭合后，两灯泡并联，电流表A1测下边灯泡支路的电流，电流表A2测干路电流，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表A2的示数大于支路电流表A1的示数，故C正确、ABD错误。
故选：C。
8．解：由图知，两灯泡并联，A1测干路中的电流，为1.4A；
A2测通过L2的电流，由图乙知，其量程应为0～0.6A，示数为0.5A，A正确，CD错误；
则通过L1的电流为I1＝I﹣I2＝1.4A﹣0.5A＝0.9A，B错误。
故选：A。
9．解：A、因为两个灯泡完全相同，且干路中的电流为0.48A，所以每个灯泡中的电流相等即0.24A，故A正确；
B、若灯泡L2烧坏，电流表测量L1的电流，所以电流表的读数是0.24A，故B正确；
C、并联电路中各支路互不影响，所以无论那条支路中的开关断开，另一条支路中的电流都是0.24A，故C错误；
D、因为电流表测量干路中的电流，且并联电路中干路电流等于支路电流之和，所以，开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和，故D正确。
故选：C。
10．解：
由电路图可知，L1、L2、L3并联，电流表A1测干路电流，电流表A2测L2、L3支路电流之和，电流表A3测L3支路的电流。
A．由并联电路中干路电流等于各支路电流之和可知，电流表A1的示数等于通过三灯泡的电流之和，故A错误；
B．电流表A2测L2、L3支路电流之和，则A2的示数等于通过灯泡L2和L3的电流之和，故B正确；
C．若灯泡L3短路，会造成电源短路，三灯泡均不亮，故C错误；
D．若灯泡L2开路，则L1、L3并联，电流表A1测干路电流，电流表A2、A3都测L3支路的电流，所以A2的示数不为零，电流表A1示数变小，由并联电路中各支路独立工作、互不影响可知，通过L3的电流不变，即电流表A3的示数不变，故D错误；
故选：B。
11．解：（1）串联电路中，各处电流相等，符号表达式为：Ia＝Ib＝Ic；
（2）并联电路中，干路电流等于各支路电流之和，符号表达式：Ia＝Ib+Ic。
故答案为：各处电流相等；Ia＝Ib＝Ic；干路电流等于各支路电流之和；Ia＝Ib+Ic。
12．解：
由图可知，镍铬合金丝A和B串联，根据串联电路中电流处处相等可知，通过它们的电流IA＝IB。
故答案为：＝。
13．解：
由电路图可知，两灯并联，电流表A1测干路电流，A2测L2支路电流，
由并联电流干路电流等于各支路电流之和可知，A1的示数应大于A2的示数，而两电流表指针偏转相同，所以A1使用0﹣3A量程，分度值0.1A，由图b知其示数为1.2A，即干路电流为1.2A；
A2使用0﹣0.6A量程，分度值0.02A，其示数为0.24A，即L2支路电流为0.24A；
由并联电路的电流特点可知，通过L1电流为：I1＝I﹣I2＝1.2A﹣0.24A＝0.96A。
故答案为：0.96；0.24。
14．解：由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路的电流。
并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，A2偏转的比A1还小，
所以电流表A2的量程为0～3A，分度值为0.1A，示数I＝0.7A，
电流表A1的量程为0～0.6A，分度值为0.02A，即灯L2的电流示数I2＝0.4A，
并联电路电流规律：I＝I1+I2，
通过灯L1的电流：I1＝I﹣I2＝0.7A﹣0.4A＝0.3A。
故答案为：0.4；0.3。
15．解：由电路分析得，两灯并联，A2测量的为L2中电流，A1测干路电流，
设L2中电流为I，则根据通过L1的电流和通过L2的电流之比是2：1可得：L1中的电流为2I；
根据并联电路的特点可知干路电流为3I，
所以，两灯的示数之比为3I：I＝3：1。
故答案为：3：1。
16．解：
物理学中把正电荷定向移动的方向规定为电流方向；
通过L1与L2的电流之比为3：7，设流过灯泡L1的电流为3I，则通过L2的电流是7I，
所以总电流是I总＝I1+I2＝3I+7I＝10I；
电流表A1测流过灯L2的电流，故为7I；A2测的是总电流10I；
所以A1与A2的示数之比＝。
故答案为：正电荷；7：10。
17．解：∵家用电器都是并联的，
∴它们工作时的总电流：I＝0.15A+1.5A+0.3A+2×0.1A＝2.15A，
又∵干路电路不应超过2.8A，
∴电路中还可以同时安装电灯的盏数：n＝＝6.5≈6。
故答案为：6。
18．解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
故通过灯L3的电流
I3＝IA3＝0.5A，
根据并联电路电流规律可知：
通过灯L2的电流I2＝IA2﹣IA3＝0.9A﹣0.5A＝0.4A，
通过灯L1的电流I1＝IA1﹣IA2＝1.2A﹣0.9A＝0.3A。
故答案为：0.3；0.4；0.5。
19．解：（1）为了保证电路安全，连接电路时开关应该断开；
（2）由表格中的数据可知，三次电流都小于0.6A，可知小明实验中电流表应该选用的量程为0～0.6A；
探究串联电路的电流规律的实验中，为了得到普遍性的结论，应该换用不同规格的灯泡或者增加电池的个数多做几次实验，得到多组实验数据；
（3）小明测量b处的电流时，即电流表应串联在L1和L2之间；电流从正极出发依次经过开关、灯泡L1、电流表、灯泡L2回到电源负极，连接电流表时要注意电流遵循“正进、负出”的原则，实物图如图所示：
故答案为：（1）断开；（2）0～0.6；
换用不同规格的灯泡；（3）见上图。
20．解：
（1）在连接两电流表的导线中，电流是从电源的正极出发，经过电流表、用电器，回到电源的负极，如图所示电路，开关闭合后，电流方向为从左到右；而实际电荷（电子）定向移动方向是向左；
（2）在使用电流表前，需要先检查电流表的指针是否对准零刻线，如果不在“0”刻度线上，需要调节表盘下面的调零旋钮，使指针归0；
（3）由图可知，两灯泡并联，电流表A2测量通过灯泡L2的电流，电流表A1测量干路电流，则乙选择的是0～3A量程，故乙为电流表A1，其分度值为0.1A，示数为I＝1A；
电流表丙选择的是0～0.6A，分度值为0.02A，示数为I2＝0.24A，即丙为电流表A2，则通过灯泡L2的电流为0.24A；
根据并联电路的电流特点可知，通过灯泡L1的电流为I1＝I﹣I2＝1A﹣0.24A＝0.76A。
故答案为：（1）向左；（2）调零旋钮；（3）0.76；0.24。
21．解：
（1）在连接电路的过程中，开关应该处于断开状态；
（2）由图知两灯并联，若L1短路，则会造成电源短路，这是不允许的；
若L1开路，灯泡L1熄灭，根据并联电路各支路互不影响，L2仍发光，符合题意，则电路故障可能是L1开路；
（3）并联电路中干路电流等于各支路电流之和，之所以得出“并联电路中各支路的电流一定相等”，是因为选用的灯泡规格相同，结论有偶然性，这一结论是错误的。
故答案为：（1）断开；（2）L1开路；（3）错误；相同。
