(共21张PPT)

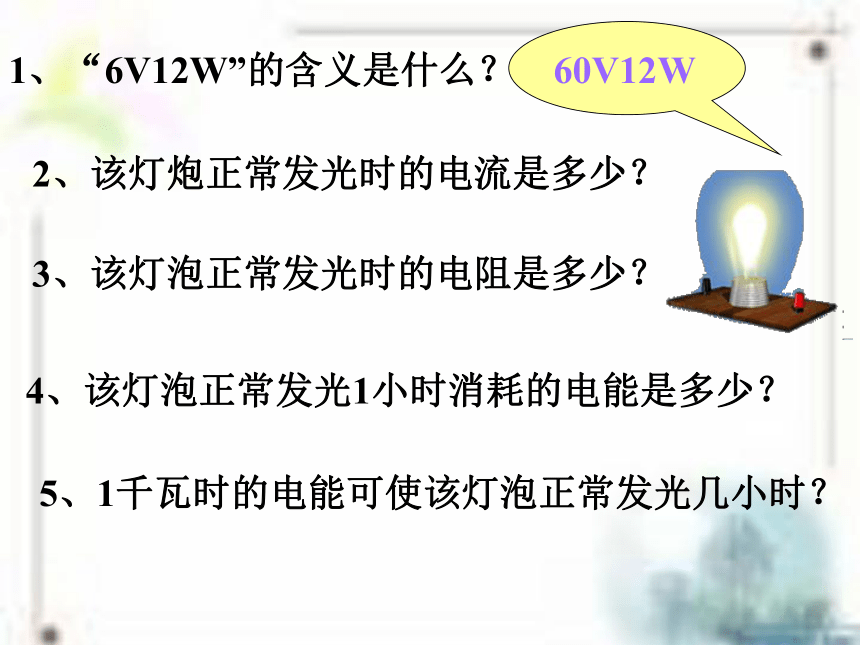

60V12W
1、“6V12W”的含义是什么？
2、该灯炮正常发光时的电流是多少？
3、该灯泡正常发光时的电阻是多少？
4、该灯泡正常发光1小时消耗的电能是多少？
5、1千瓦时的电能可使该灯泡正常发光几小时？

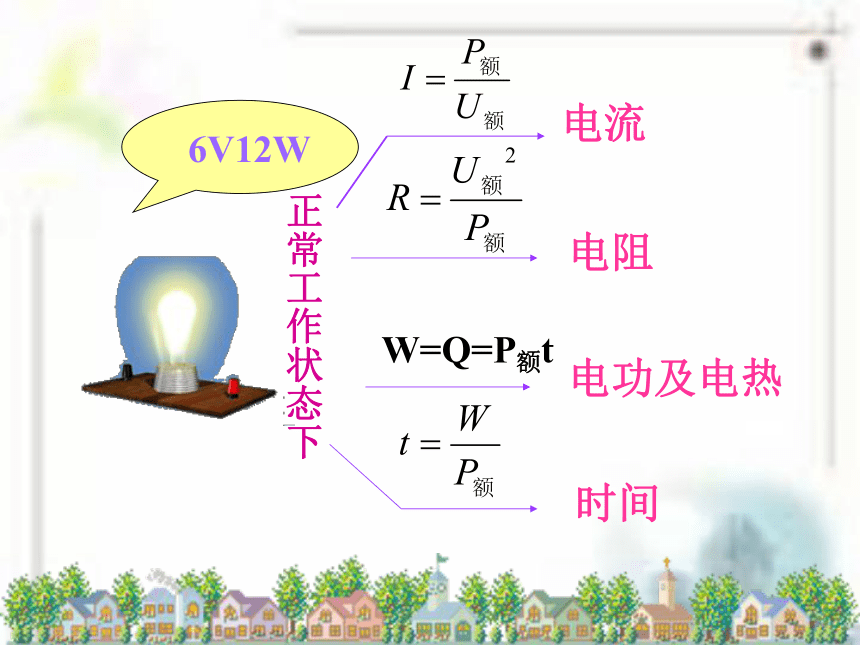

电流
电阻
电功及电热
时间
6V12W
正常工作状态下
W=Q=P额t

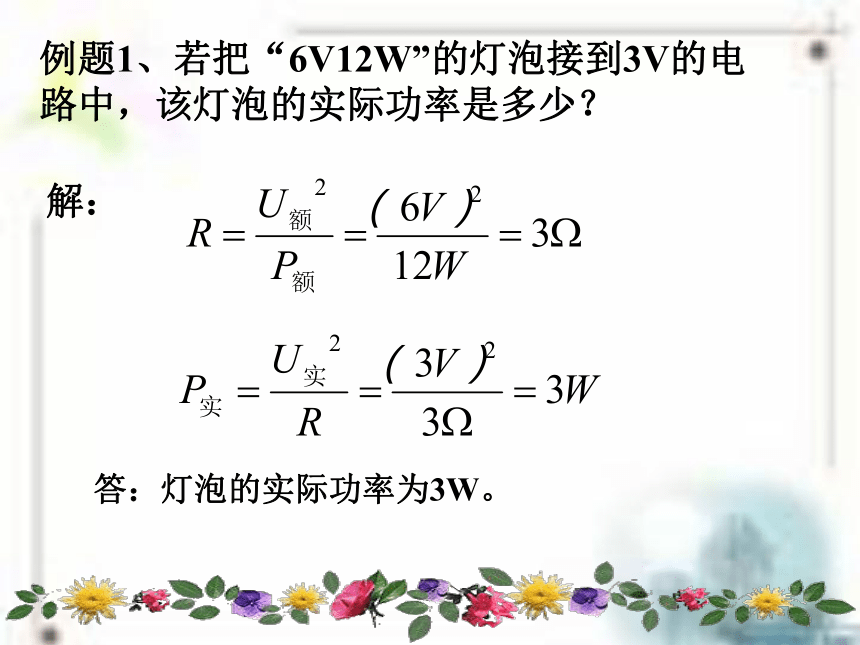

例题1、若把“6V12W”的灯泡接到3V的电路中，该灯泡的实际功率是多少？
解：
答：灯泡的实际功率为3W。
能力提高：
1、两只分别标有“6V12W”与“12V12W”字样的灯泡，在正常发光时， 亮； 灯泡的电阻大，流过 灯泡的电流大，在相同时间内，电流通过两灯泡做的功相比 多。
一样
12V12W
6V12W
一样
参考：1、一样（注意：实际亮度决定于实际电功率） 12V12W 6V12W 一样

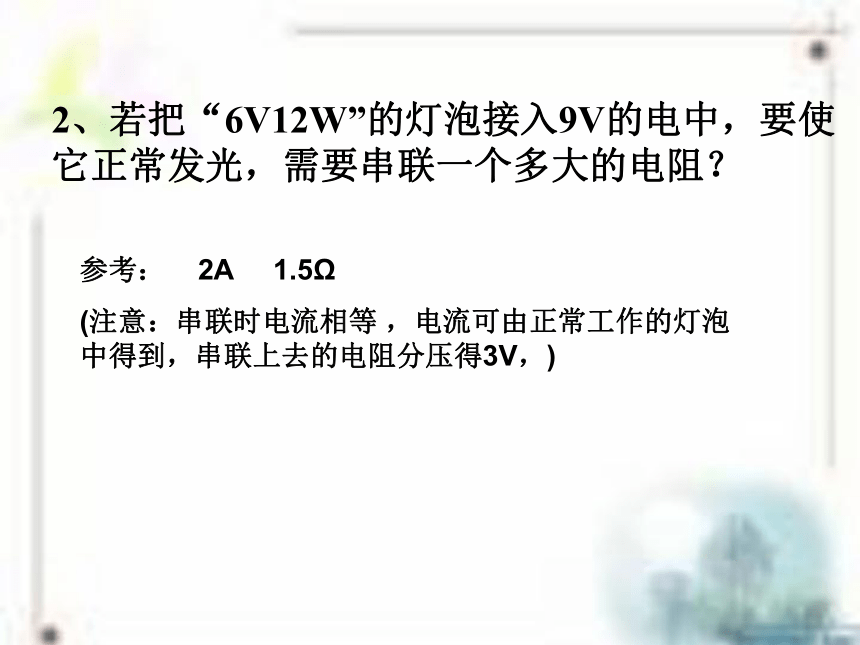

2、若把“6V12W”的灯泡接入9V的电中，要使它正常发光，需要串联一个多大的电阻？
参考： 2A 1.5Ω
(注意：串联时电流相等 ，电流可由正常工作的灯泡中得到，串联上去的电阻分压得3V，)

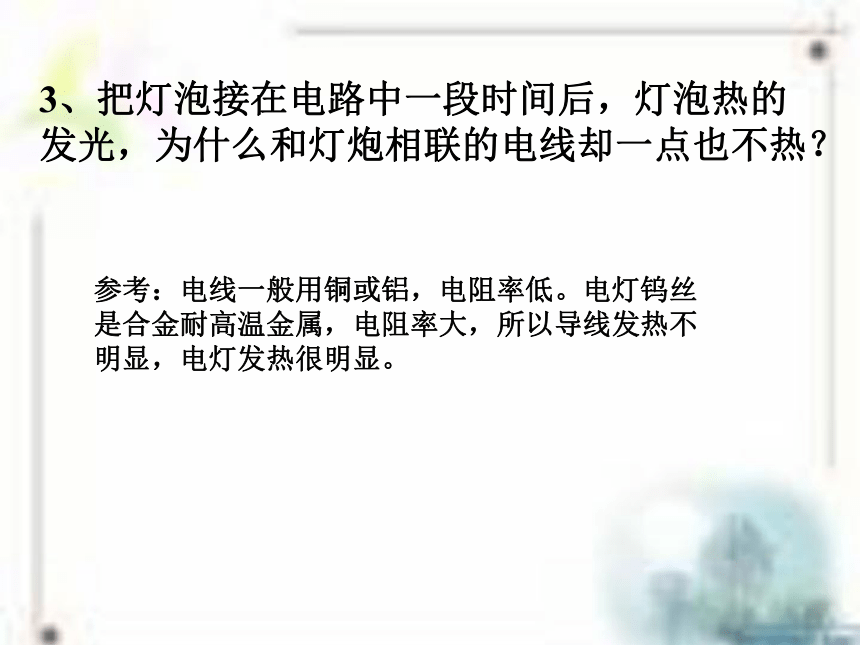

3、把灯泡接在电路中一段时间后，灯泡热的发光，为什么和灯炮相联的电线却一点也不热？
参考：电线一般用铜或铝，电阻率低。电灯钨丝是合金耐高温金属，电阻率大，所以导线发热不明显，电灯发热很明显。
4、灯丝断了以后搭接上，再接到原来的电路上使用，灯泡比原来要亮些为什么？
参考：断开再相接的地方，导线变粗电阻变小，根据P=U2/R得知，R变小时，P变大。
5、若把“6V12W”和一个“6V6W”的灯泡串联在电路中，哪个亮些？
参考：“6V 12W” 灯电阻R1＝U2/P=(6V)2/12W=3Ω “6V6W”灯电阻R2=U2/P=(6V)2/6W=6 Ω
串联电路电流相等，电阻大的两端电压大，所以“6V6W”的灯较亮。
6、若把“6V12W”和一个“6V6W”的灯炮并联在电路，哪个亮些？
参考：“6V 12W” 灯电阻R1＝U2/P=(6V)2/12W=3Ω “6V6W”灯电阻R2=U2/P=(6V)2/6W=6 Ω
并联电路电压相等，根据P=U2/R,电阻大的电功率小，所以“6V12W”的灯较亮。
应用分析：
要点：
1、判断出题目中的相同量；
2、选择适当的公式；
电压相同
电流相同
3、注意串、并联电路中P、W、Q、与电阻的关系：
能力提高：
1、把“6V12W”和“6V6W”的两个小灯泡串联在电路中，则它们通过的电流之比 ；两端电压之比 ；实际消耗的功率之比 ；相同时间内电流所做的功之比为 ；产生的热量之比 。
1：1
1：2
1：2
1：2
1：2
4：1
1：1
4：1
4：1
4：1
2、把“6V12W”和“6V3W”的两个小灯泡并联在电路中，则通过它们的电流之比为 ；两端的电压之比为 ；实际消耗的功率之比为 ；相同时间内电流所做的功之比为 ；产生的热量之比为 。
1：4
1：1
4：1
4：1
4：1
3、如图所示，L一盏标有“6V12W”字样的电灯，R为变阻器，电源电压是12V求：
（1）灯炮的电阻是多少？
（2）将变阻器的阻值调到多大时，才能使L和R消耗的功率相等？
（3）当L实际功率为4瓦时，L两端的电压是多大？此时变阻器的阻值应调到多大？
U
3Ω
3Ω
3.5V 6Ω
测量：
方法1：用电流表、电压表测量
方法2：用电能表和秒表
原理：
P=UI
原理：
4、我想实际测量一下它在电路中的功率，说出你想的办法。
电功率
定量的计算
应用分析
电功率的测量
电功
电热
电路
总结
定义及意义
公式及单位
焦耳定律
利用和防止
定义公式单位
测量
如果把前面问题中的灯炮换成一只“220V1000W”的电炉子，加上条件后你又可设计出多少问题？
