人教版九年级全一册物理 17.2 欧姆定律 同步测试（含答案）

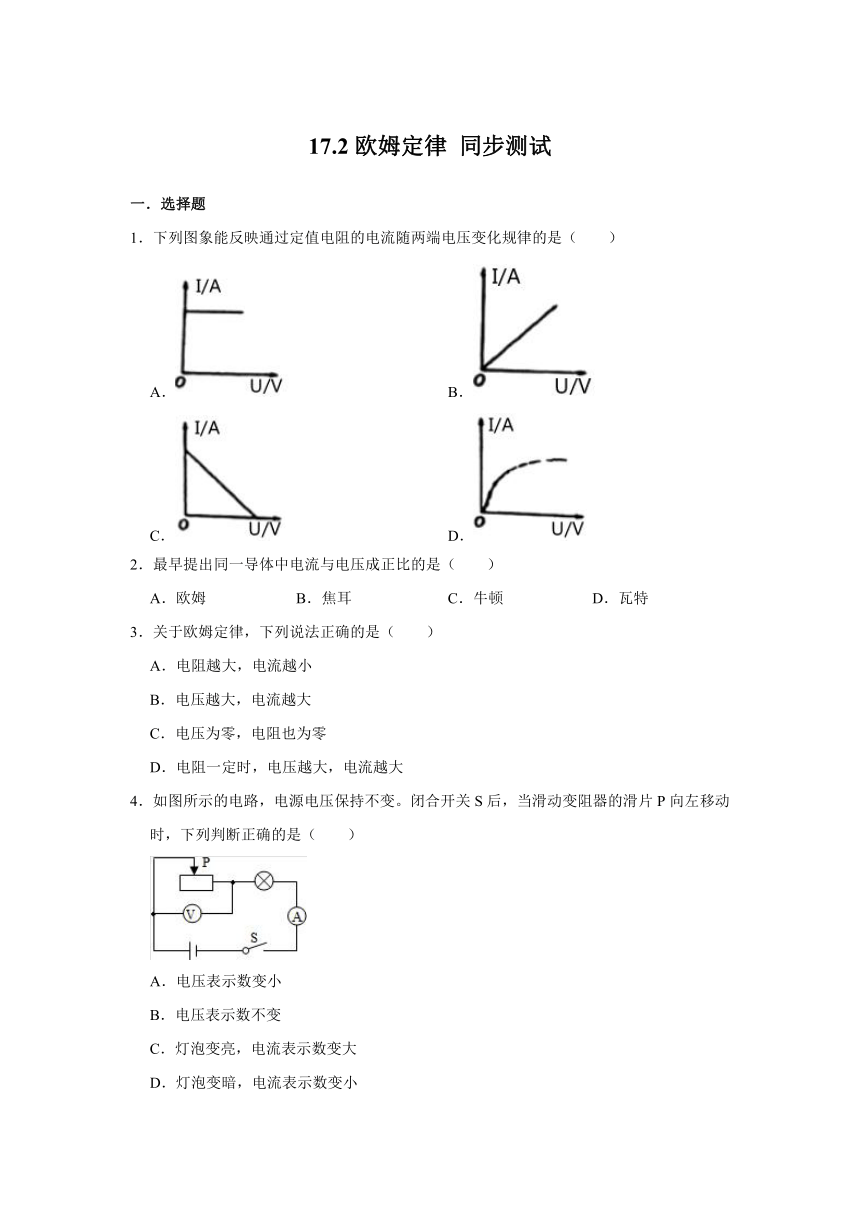

17.2欧姆定律 同步测试
一．选择题
1．下列图象能反映通过定值电阻的电流随两端电压变化规律的是（　　）
A． B．
C． D．
2．最早提出同一导体中电流与电压成正比的是（　　）
A．欧姆 B．焦耳 C．牛顿 D．瓦特
3．关于欧姆定律，下列说法正确的是（　　）
A．电阻越大，电流越小
B．电压越大，电流越大
C．电压为零，电阻也为零
D．电阻一定时，电压越大，电流越大
4．如图所示的电路，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电压表示数变小
B．电压表示数不变
C．灯泡变亮，电流表示数变大
D．灯泡变暗，电流表示数变小

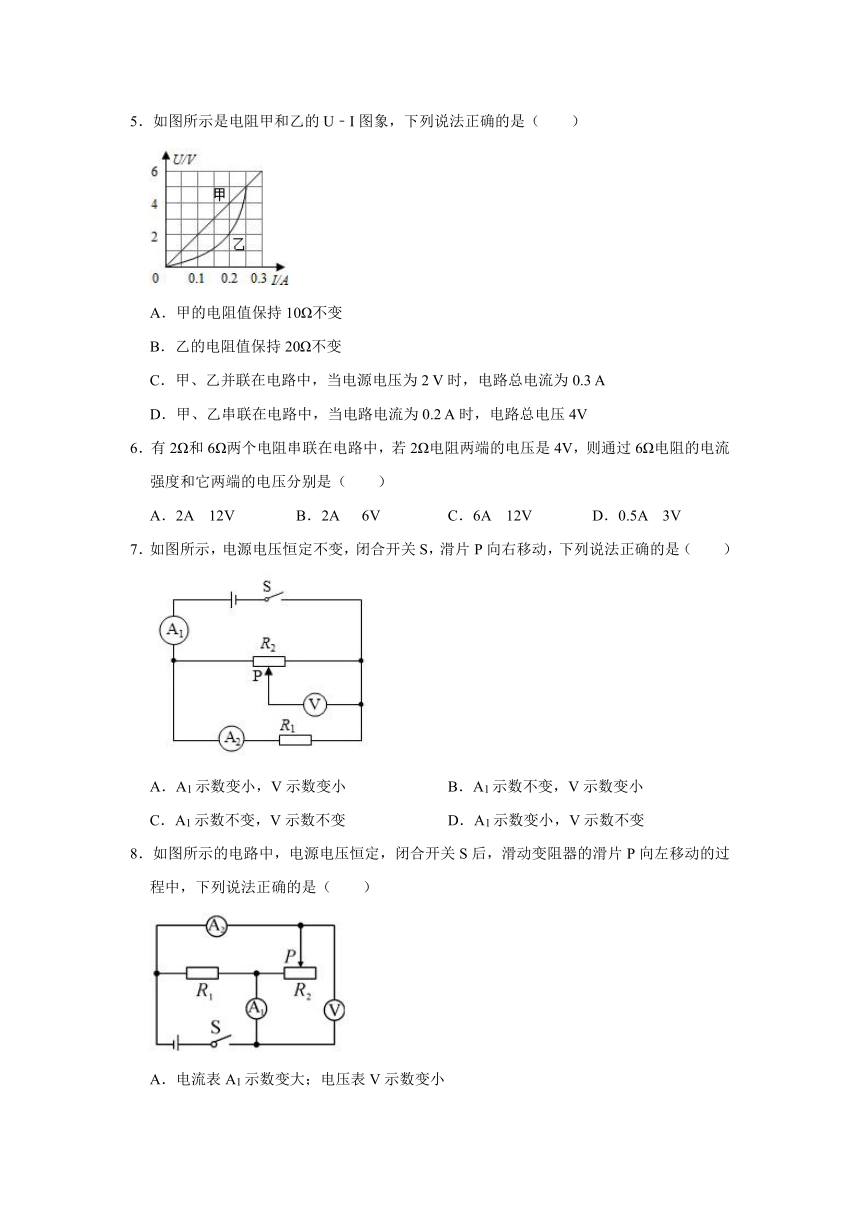

5．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（　　）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 A
D．甲、乙串联在电路中，当电路电流为0.2 A时，电路总电压4V
6．有2Ω和6Ω两个电阻串联在电路中，若2Ω电阻两端的电压是4V，则通过6Ω电阻的电流强度和它两端的电压分别是（　　）
A．2A 12V B．2A 6V C．6A 12V D．0.5A 3V
7．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（　　）
A．A1示数变小，V示数变小 B．A1示数不变，V示数变小
C．A1示数不变，V示数不变 D．A1示数变小，V示数不变
8．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（　　）
A．电流表A1示数变大；电压表V示数变小
B．电压表V示数与电流表A2示数的比值变大
C．电流表A2示数变大；电压表V示数不变
D．电压表V的示数与电流表A1示数的乘积变小

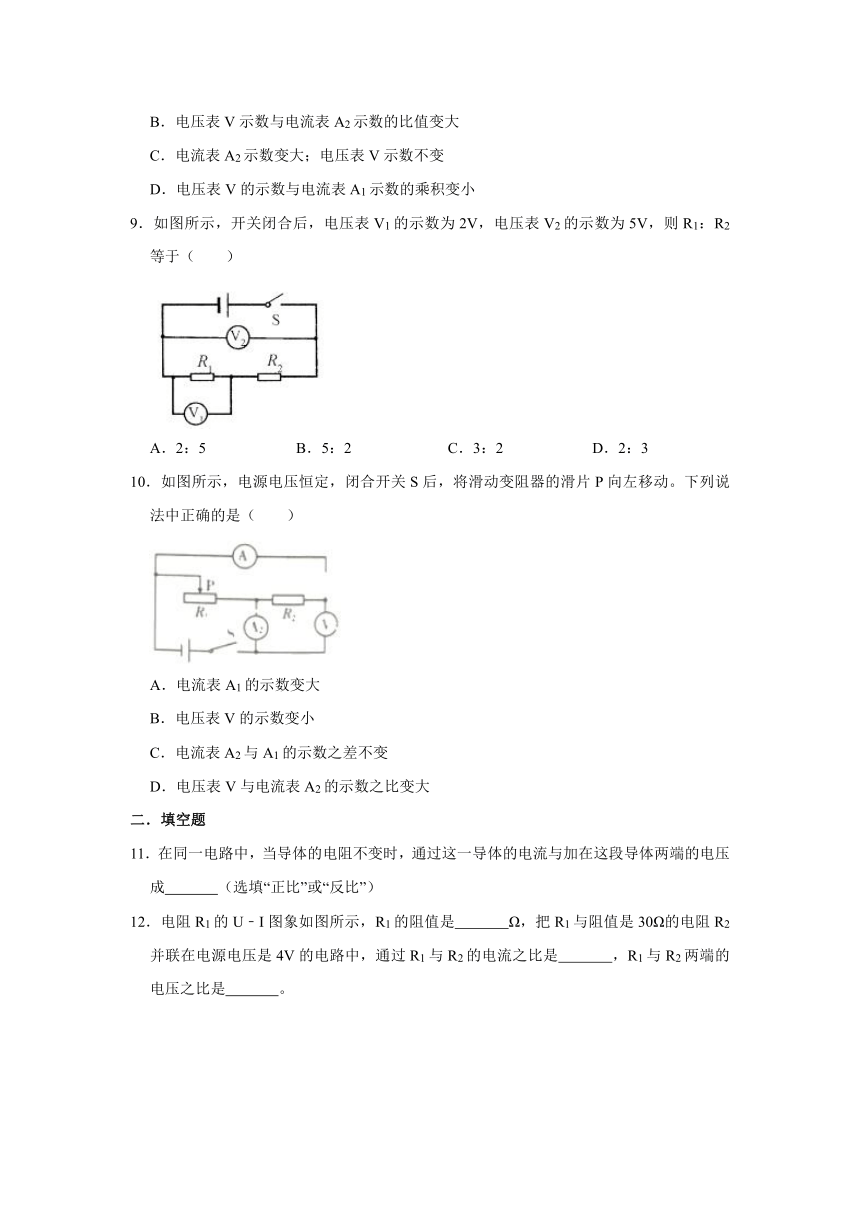

9．如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）
A．2：5 B．5：2 C．3：2 D．2：3
10．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是（　　）
A．电流表A1的示数变大
B．电压表V的示数变小
C．电流表A2与A1的示数之差不变
D．电压表V与电流表A2的示数之比变大
二．填空题

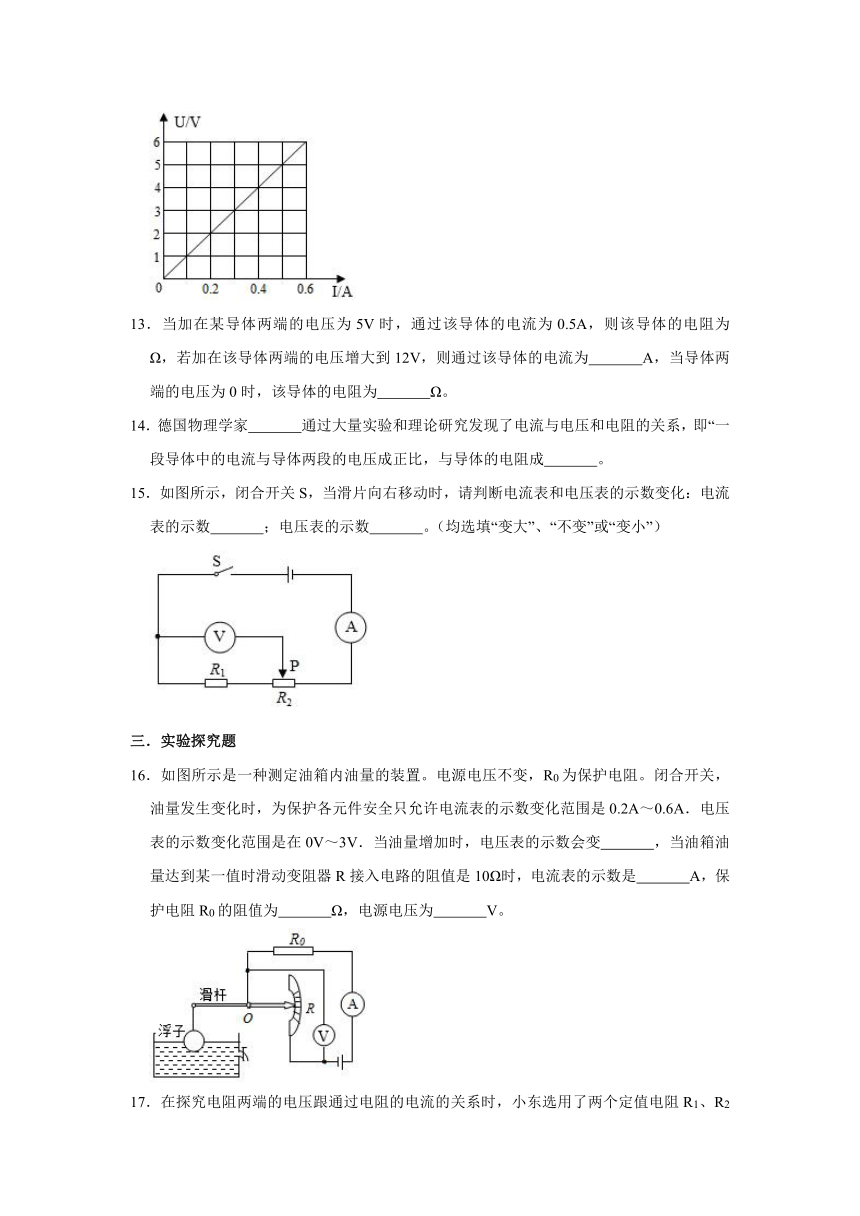

11．在同一电路中，当导体的电阻不变时，通过这一导体的电流与加在这段导体两端的电压成　 　（选填“正比”或“反比”）
12．电阻R1的U﹣I图象如图所示，R1的阻值是　 　Ω，把R1与阻值是30Ω的电阻R2并联在电源电压是4V的电路中，通过R1与R2的电流之比是　 　，R1与R2两端的电压之比是　 　。
13．当加在某导体两端的电压为5V时，通过该导体的电流为0.5A，则该导体的电阻为　 　Ω，若加在该导体两端的电压增大到12V，则通过该导体的电流为　 　A，当导体两端的电压为0时，该导体的电阻为　 　Ω。
14．德国物理学家　 　通过大量实验和理论研究发现了电流与电压和电阻的关系，即“一段导体中的电流与导体两段的电压成正比，与导体的电阻成　 　。
15．如图所示，闭合开关S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数　 　；电压表的示数　 　。（均选填“变大”、“不变”或“变小”）
三．实验探究题
16．如图所示是一种测定油箱内油量的装置。电源电压不变，R0为保护电阻。闭合开关，油量发生变化时，为保护各元件安全只允许电流表的示数变化范围是0.2A～0.6A．电压表的示数变化范围是在0V～3V．当油量增加时，电压表的示数会变　 　，当油箱油量达到某一值时滑动变阻器R接入电路的阻值是10Ω时，电流表的示数是　 　A，保护电阻R0的阻值为　 　Ω，电源电压为　 　V。
17．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，则R1　 　（填“大于”“等于”或“小于”）R2．当把这两个电阻并联在电源电压为3V的电路中，干路中的电流是　 　A；当把这两个电阻串联在电源电压为3V的电路中，R1两端电压为　 　V。
18．在研究“电流与电压的关系”时，小明连接了如图甲的电路，电源电压U为3伏。
（1）闭合开关后，小明发现电流表指针如图乙，出现这种现象的原因是　 　。
（2）改正错误操作后，小明分别将电阻R0为5欧、10欧和20欧的定值电阻接入电路，测得电阻R0的电压U0和电流I0数据，如表一所示。小明想进一步研究“电阻R0的电流变化量大小△I0与电压变化量大小△U0的关系”，根据数据计算出部分电压变化量大小△U0和相应的电流变化量大小△I0，如表二所示，则表二中的a为　 　。
表一
组别 第1组 第2组 第3组
R0（欧） 5 10 20
U0（伏） 1.0 2.2 2.5 1.2 1.8 2.4 1.6 2.4 2.8
I0（安） 0.20 0.44 0.50 0.12 0.18 0.24 0.08 0.12 0.14
表二
组别 △U0（伏） △I0（安）
第1组 1.5 a
第2组 0.6 0.06
第3组 0.8 0.04
（3）小明发现，滑动变阻器电压变化量大小△UR与电流变化量大小△IR的比值，总是等于定值电阻R0的阻值，请结合上表数据和所学电学知识解释此规律　 　。
四．计算题
19．如图所示，电源电压保持不变，电阻R1的阻值为5欧，R2的阻值为20欧，闭合开关后R1两端的电压为2伏。求：
（1）通过电阻R1的电流I1。
（2）电路的总电阻R。
20．在如图所示的电路中，电源电压为6伏，电阻R1为5欧。闭合开关S时，电流表A的示数为2.0安，求：
①电流表A1的示数I1。
②通过电阻R2的电流I2。
参考答案
1．B
2．A
3．D
4．D
5．C
6．A
7．B
8．C
9．D
10．D
11．正比
12．10；3：1；1：1
13．10；1.2；10
14．欧姆；反比
15．不变；变大
16．解：
由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
（1）当油量增加时，浮子上移，在杠杆的作用下滑片下移，R接入电路中的电阻变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，定值电阻R0两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，变阻器R两端的电压变小，即电压表的示数变小；
（2）由题意可知，为保护各元件安全只允许电流表的示数变化范围是0.2A～0.6A，电压表的示数变化范围是在0V～3V，
当电压表的示数为0V，变阻器接入电路中的电阻为0，此时电路的电流最大，即I大＝0.6A，
则电源的电压：
U＝I大R0＝0.6A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当电压表的示数为3V时，变阻器接入电路中的电阻最大，电路中的电流最小，则I小＝0.2A，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UR+I小R0＝3V+0.2A×R0﹣﹣﹣﹣②
由①②可得：R0＝7.5Ω，U＝4.5V；
（3）当油箱油量达到某一值时滑动变阻器R接入电路的阻值是10Ω时，
因串联电路中总电阻等于各分电阻之和，
所以，此时电流表的示数：
I＝＝≈0.26A。
故答案为：小；0.26；7.5；4.5。
17．解：
（1）由U﹣I图象得出：当U＝3V时，I1＝0.3A，I2＝0.6A，
由I＝知，电阻R1与R2的阻值分别为：
R1＝＝＝10Ω，R2＝＝＝5Ω；
所以，R1＞R2；
（2）当把这两个电阻并联在电源电压为3V的电路中，根据并联电路的特点可知：各支路两端的电压相等，所以干路中的电流I＝I1+I2＝0.3A+0.6A＝0.9A；
（3）当把这两个电阻串联在电源电压为3V的电路中，总电阻R＝R1+R2＝10Ω+5Ω＝15Ω，
则电路中的电流：I′＝＝＝0.2A，
由I＝知，R1两端电压：
U1＝I′R1＝0.2A×10Ω＝2V。
故答案为：大于；0.9；2。
18．解：（1）闭合开关后，小明发现电流表指针向零刻度线左侧偏转，原因是电流表正负接线柱接反了；
（2）由表二的第2组数据可得：＝＝10Ω，第3组数据可得：＝＝20Ω，
则第1组数据中：a＝＝＝0.30A。
故答案为：（1）正负接线柱接反了；（2）0.30。
（3）根据串联电路电压特点U＝U0+UR，得；△UR＝△U0根据串联电路电流特点IR＝I0，得△IR＝△I0，所以△UR与△IR的比值等于△U0与△I0的比值，据表二数据可知，△U0与△I0的比值等于R0，则△UR与△IR的比值等于R0。
19．解：
（1）由公式I＝得通过电阻R1的电流：
I1＝＝＝0.4A；
（2）由串联电路的电阻关系可得，该电路的总电阻R＝R1+R2＝5Ω+20Ω＝25Ω；
答：（1）通过电阻R1的电流I1是0.4A。
（2）电路的总电阻为25Ω。
20．解：
（1）由电路图可知，R1、R2并联，电流表A1测R1支路的电流，电流表A测总电流；
因并联电路中各支路两端的电压相等，
则电流表A1的示数为：
I1＝＝＝1.2A；
（2）由并联电路的电流特点可得，通过电阻R2的电流：
I2＝I﹣I1＝2A﹣1.2A＝0.8A；
答：（1）电流表A1的示数I1为1.2A；
（2）通过电阻R2的电流I2为0.8A。
