初中物理人教版九年级全一册第十五章第二节电流和电路练习题-普通用卷 (含解析)

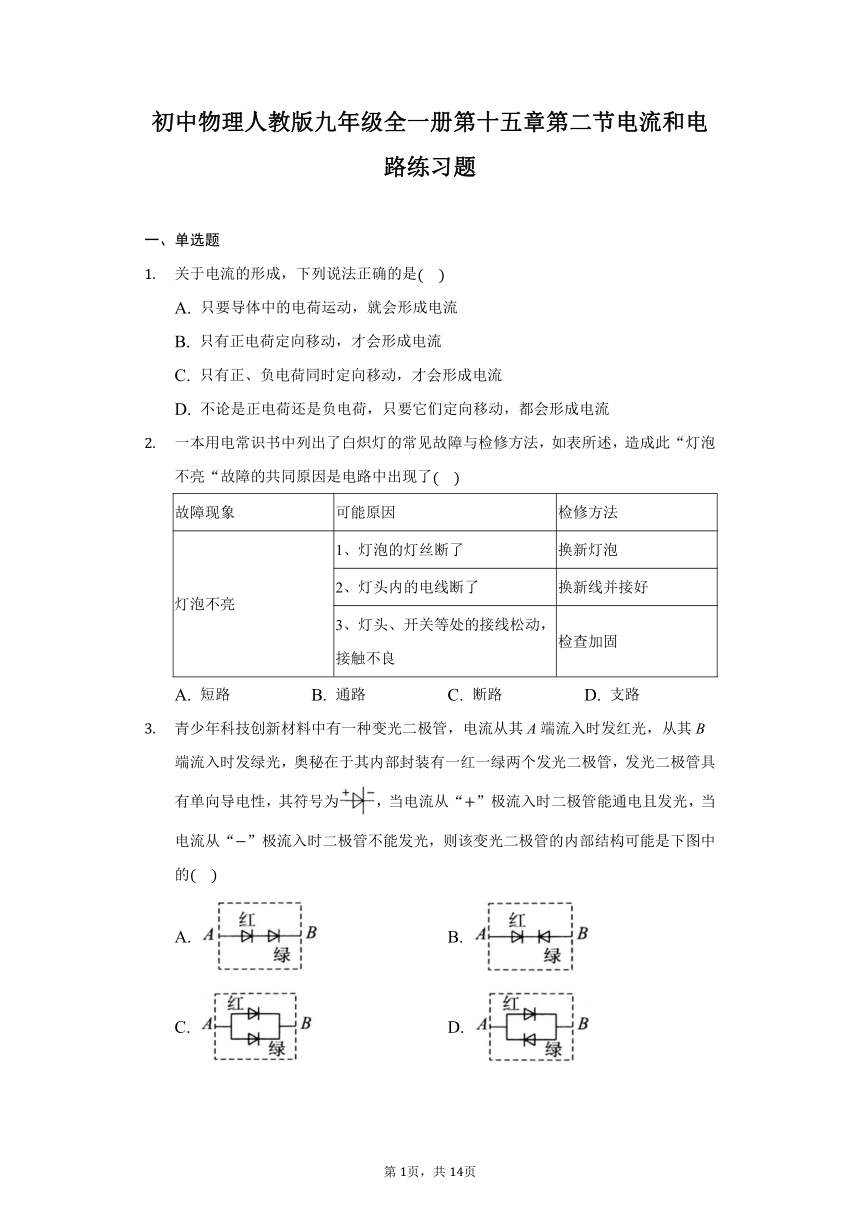

初中物理人教版九年级全一册第十五章第二节电流和电路练习题
一、单选题
关于电流的形成，下列说法正确的是
A.
只要导体中的电荷运动，就会形成电流
B.
只有正电荷定向移动，才会形成电流
C.
只有正、负电荷同时定向移动，才会形成电流
D.
不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了
故障现象
可能原因
检修方法
灯泡不亮
1、灯泡的灯丝断了
换新灯泡
2、灯头内的电线断了
换新线并接好
3、灯头、开关等处的接线松动，接触不良
检查加固
A.
短路
B.
通路
C.
断路
D.
支路
青少年科技创新材料中有一种变光二极管，电流从其A端流入时发红光，从其B端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“”极流入时二极管能通电且发光，当电流从“”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的?
?
A.
B.
C.
D.
如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的
A.
电源
B.
开关
C.
导线
D.
用电器
电路中要形成持续电流的条件是
A.
电路中有电源
B.
电路中有电源还要形成通路
C.
导体中有自由电荷
D.
有用电器和电源
如图所示的电路中，若开关闭合后各灯完好无损，则
A.
只有灯能发光
B.
只有灯能发光
C.
灯、能发光
D.
灯、、都能发光
下列说法中正确的是
A.
用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.
电源是使电路中有持续电流的装置
C.
干电池、蓄电池、发电机、电风扇都是电源
D.
手电筒照明时，电流方向是由电池负极经过灯泡到电池正极
下列有关电路的说法，错误的是
A.
电源是把电能转化为其他形式的能的装置
B.
用电器是利用电能进行工作的装置
C.
导线的作用是形成电流的路径
D.
开关的作用是控制电路的通和断

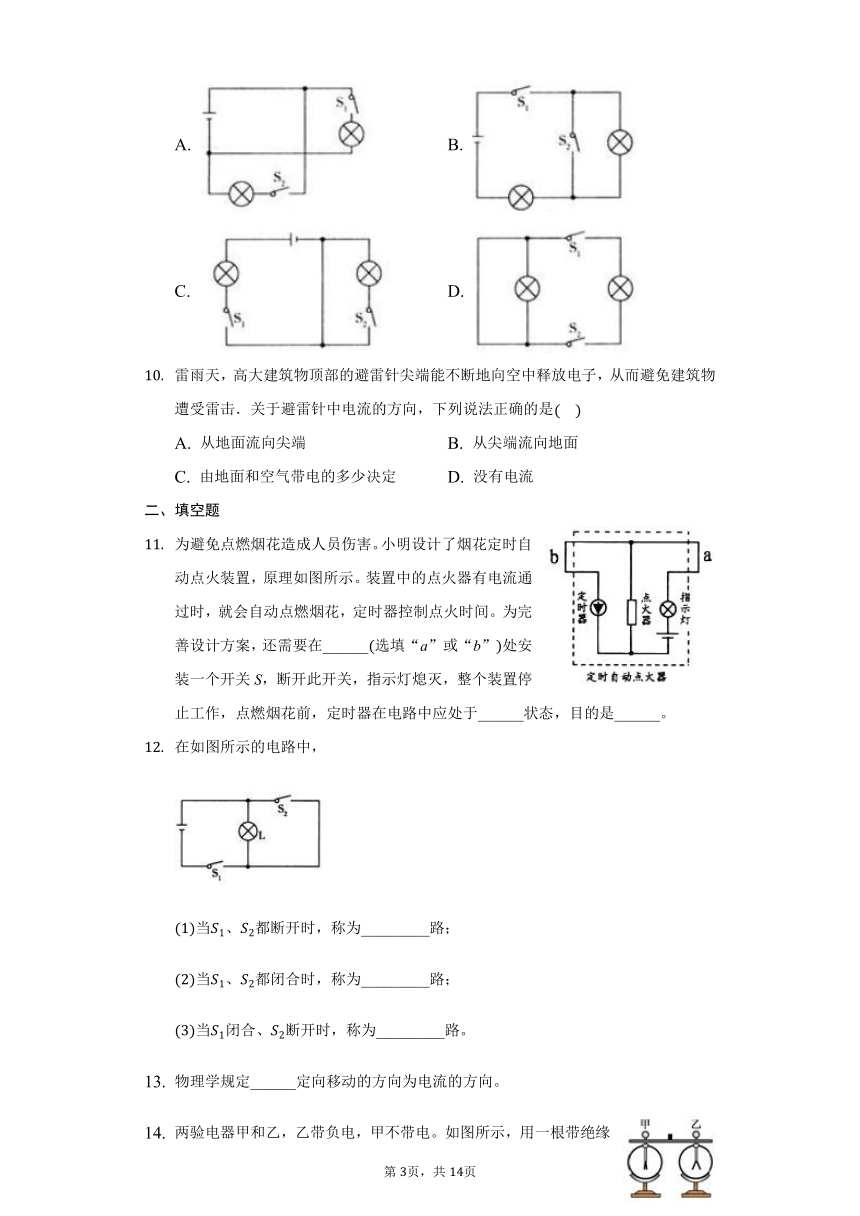

当开关和都闭合后，下面电路中两个灯泡都能发光的是?
???
A.
B.
C.
D.
雷雨天，高大建筑物顶部的避雷针尖端能不断地向空中释放电子，从而避免建筑物遭受雷击．关于避雷针中电流的方向，下列说法正确的是
A.
从地面流向尖端
B.
从尖端流向地面
C.
由地面和空气带电的多少决定
D.
没有电流
二、填空题
为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在______选填“a”或“b”处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点燃烟花前，定时器在电路中应处于______状态，目的是______。
在如图所示的电路中，
当、都断开时，称为_________路；
当、都闭合时，称为_________路；
当闭合、断开时，称为_________路。
物理学规定______定向移动的方向为电流的方向。
两验电器甲和乙，乙带负电，甲不带电。如图所示，用一根带绝缘柄的铜棒连接两验电器后，甲验电器的金属箔将张开，乙验电器金属箔的张角将______选填“变大”、“不变”或“变小”铜棒中瞬间电流的方向为______选填“甲到乙”或“乙到甲”。
三、作图题

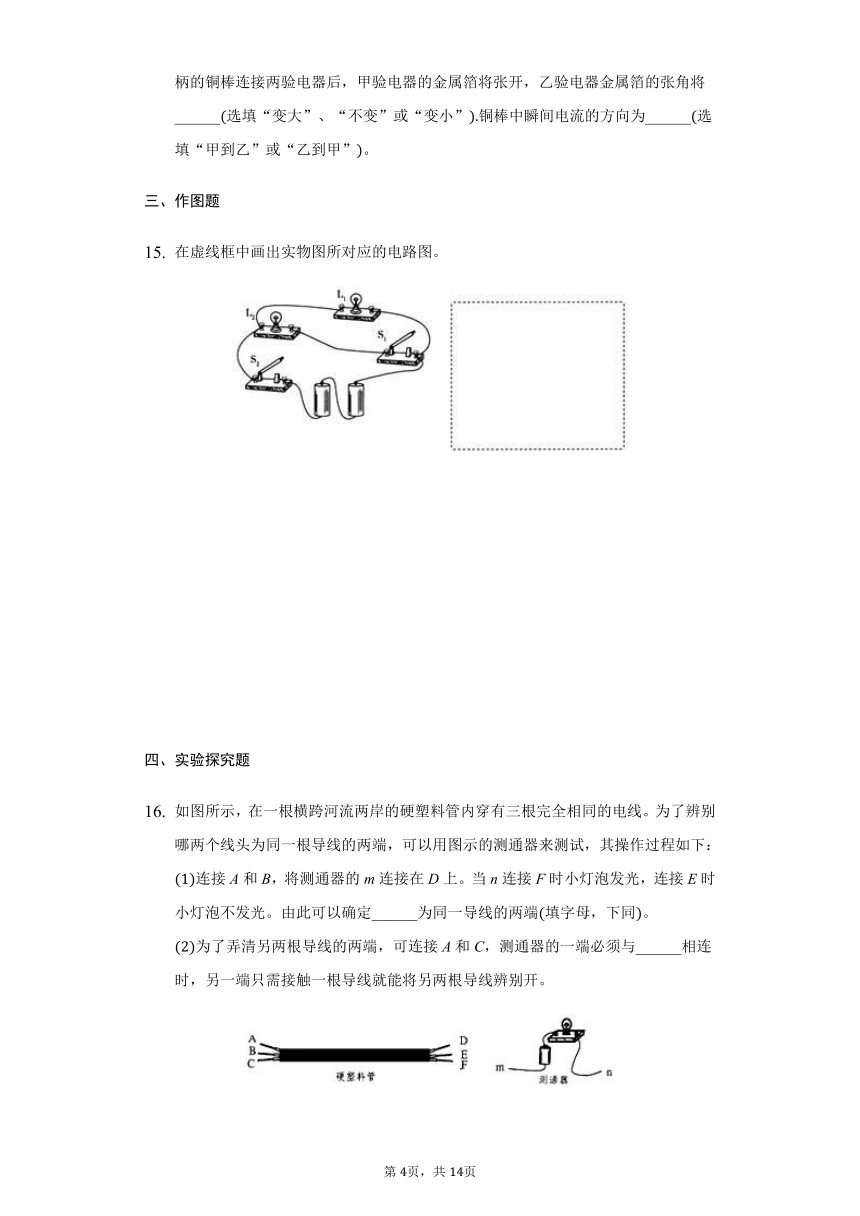

在虚线框中画出实物图所对应的电路图。
四、实验探究题
如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定______为同一导线的两端填字母，下同。
为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与______相连时，另一端只需接触一根导线就能将另两根导线辨别开。

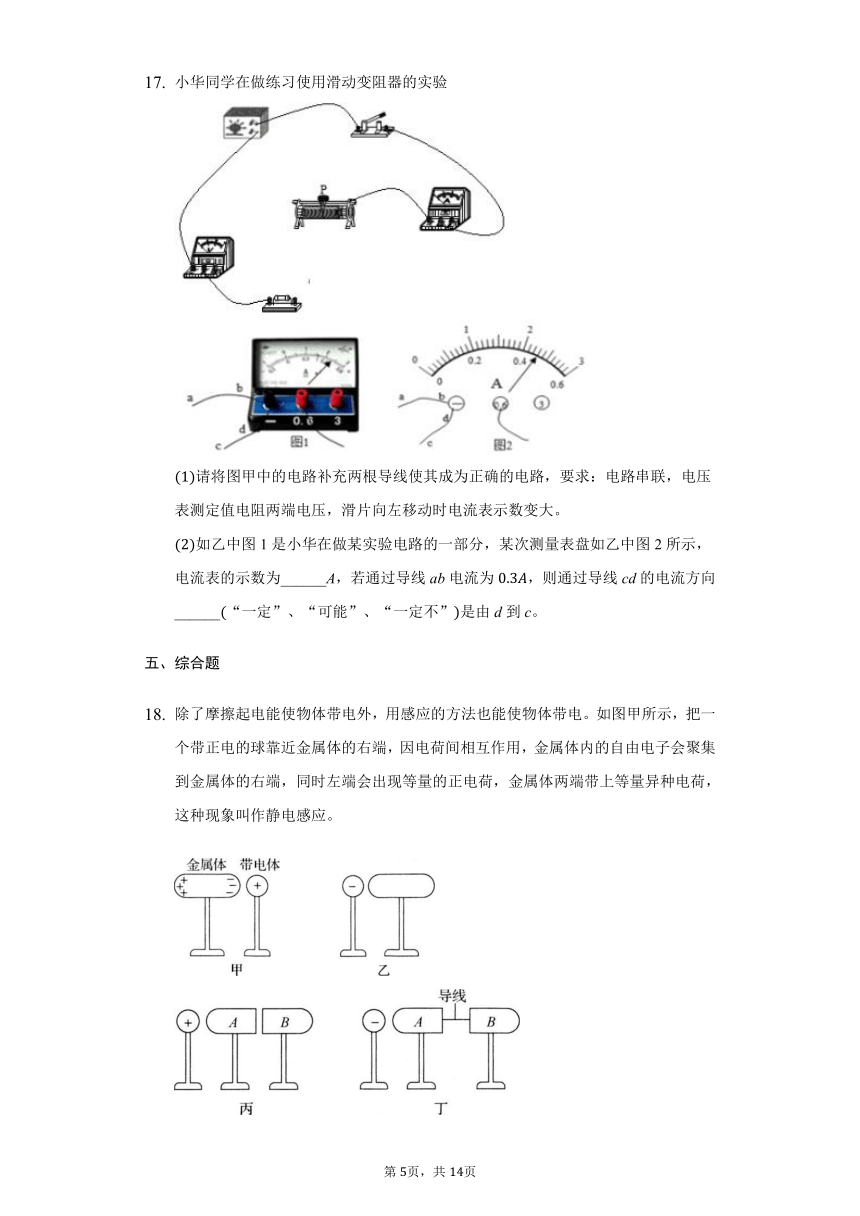

小华同学在做练习使用滑动变阻器的实验
请将图甲中的电路补充两根导线使其成为正确的电路，要求：电路串联，电压表测定值电阻两端电压，滑片向左移动时电流表示数变大。
如乙中图1是小华在做某实验电路的一部分，某次测量表盘如乙中图2所示，电流表的示数为______A，若通过导线ab电流为，则通过导线cd的电流方向______“一定”、“可能”、“一定不”是由d到c。
五、综合题
除了摩擦起电能使物体带电外，用感应的方法也能使物体带电。如图甲所示，把一个带正电的球靠近金属体的右端，因电荷间相互作用，金属体内的自由电子会聚集到金属体的右端，同时左端会出现等量的正电荷，金属体两端带上等量异种电荷，这种现象叫作静电感应。
根据以上知识，完成下面实验中的填空：
如图乙所示，让一个带负电的球靠近金属体的左端，则金属体的右端会聚集________电荷。填“正”或“负”
如图丙所示，取两个一端平、一端圆的金属体A、B，让平的一端相对并隔开较小的距离。让一个带正电的球靠近A的左侧，则金属体B的右侧会聚集________电荷。填“正”或“负”
如图丁所示，让A、B分开，在它们之间连接一根导线，让一个带负电的球靠近A的左侧，则导线中瞬时电流的方向由________向________。填“A”或“B”
答案和解析
1.【答案】D
【解析】
【分析】
本题考查了电流的成因，是基础性题目。需要注意的是只要是电荷的定向移动都可以形成电流，不拘正负。
电荷的定向移动形成电流。形成电流的可以是正电荷也可以是负电荷，也可以是正负电荷的同时定向移动。
【解答】
A.导体中的电荷定向移动形成电流。电荷运动包括定向移动和无规则运动，电荷做无规则运动，则不会形成电流，所以A错误；
B.定向移动形成电流的电荷，既可以是正电荷，也可以是负电荷，所以B错误；
C.导体中的正、负电荷同时定向移动可以形成电流，正、负电荷单独定向移动也可以形成电流，所以C错误；
D.不论是正电荷还是负电荷，只要它们定向移动，都会形成电流，所以D正确。
故选D。
2.【答案】C
【解析】解：灯泡的灯丝断了，灯头内的电线断了，灯头、开关等处的接线松动以及接触不良的共同情况都是电路中没有电流，灯泡不发光，这三个故障的共同原因是电路没有接通，这种故障就是断路。
故选C。
通路：电路处处连通，电路中有电流，用电器工作；
断路：电路某处断开，电路中无电流，用电器不工作；
短路：不经用电器，导线直接连在电源两极上，此时电路中电流过大，会烧坏电源甚至引起火灾。
本题考查了断路的特征，比较简单．在生活中，如发现灯泡不发光，要会分析灯泡不发光的原因以及能想到解决故障的方法。
3.【答案】D
【解析】
【分析】
本题考查电路的基本连接方式以及二极管单向导电性的特点，题目比较简单。
当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态。
【解答】
因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其A端流入时发红光，从其B端流入时发绿光，且红发光二极管的正接线柱在A端，负接线柱在B端，绿发光二极管的正接线柱在B端，负接线柱在A端，所以D图正确。
故选D。
4.【答案】A
【解析】
【分析】
本题主要考查电路的组成，难度不大，属于基础题目。
电路由电源、开关、导线、用电器等组成。
【解答】
在给手机电池充电的过程中，在电路中手机电池消耗电能，手机电池相当于用电器，充电宝相当于电路中的电源，故A正确，BCD错误。
故选A。
5.【答案】B
【解析】
【分析】
电路中得到持续电流的条件有两个：一是有电源；二是电路必须是通路。
本题考查了产生持续电流的条件，要注意产生电流的条件有两个，缺一不可。?
【解答】
电源使电路中的电荷发生定向移动，形成电流的原因，电源是提供电流的装置；电路还必须是通路，电路中就会有持续电流；
所以产生持续电流的条件是电路中必须有电源，还要形成通路，故B正确。
故选B。
6.【答案】A
【解析】
【分析】
此题考查了对电路图的认识，在分析电路时要根据电路的三种状态进行辨别，要会运用。
处处连通的电路叫做通路；某处断开的电路叫做开路，也叫断路；短路是指电流不经过用电器直接连通的电路。
【解答】
如图，当开关闭合后，灯、被开关短路，只有能发光；
故BCD不正确，A正确。
故选A。
7.【答案】B
【解析】解：A、虽然用导线把开关、电灯等用电器连接起来，但没有电源，所以不能构成电路，故A错误；
B、电源是提供持续稳定电流的装置，故B正确；
C、干电池、蓄电池、发电机都是电源；但电动机是用电器，不是电源，故C错误；
D、对于一个电路来说，电流从电源的正极出发，经外部电路，回到负极；故手电筒照明时，电流方向是由电池的正极经灯泡流向负极，故D错误。
故选：B。
电路由电源、开关、导线和用电器组成；
电源是提供持续稳定电流的装置；
电动机是用电器，不是电源；
对于一个电路来说，电流从电源的正极出发，经外部电路，回到负极
知道电路的构成、电流的方向、电源的作用等知识点是解决该题的关键。
8.【答案】A
【解析】解：A、电源是把其他形式的能转化为电能的装置，故A错误；
B、用电器是利用电能进行工作的装置，故B正确；
C、导线是将电源、用电器、开关连接起来构成电路，是输送电能的元件，故C正确；
D、开关是用来控制电路通断的装置，故D正确．
故选A．
电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；
电源是提供电能的装置，用电器是用电来工作的装备，开关是用来控制电路通、断的装置，导线是将电源，用电器，开关连接起来构成电路，是输送电能的元件．
本题较简单，记清电路的概念和各部分的作用是解题的关键．
9.【答案】A
【解析】
【分析】本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题。
电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接。
【解答】A图当开关S1和S2都闭合后，两灯泡都能发光，故A正确；
B图当开关S1和S2都闭合后，右边灯泡被短接，则右边灯泡不发光，故B错误；
C图当开关S1和S2都闭合后，右边灯泡被短接，则右边灯泡不发光，故C错误；
D图电路中没有电源，当开关S1和S2都闭合后，两灯都不发光，故D错误。
故选A
10.【答案】B
【解析】
【分析】
本题考查电流方向的规定，一定要注意负电荷定向移动的方向与电流方向是相反的。
金属导体中的电流，是由自由电子的定向移动形成的，那么它的电流方向就和自由电子的定向移动方向相反。
【解答】
物理学中规定：把正电荷定向移动的方向规定为电流的方向，避雷针的尖端不断地向空中释放电子，电子运动的方向与电流的方向相反，所以电流的方向应该是从尖端流向地面，与地面和空气带电的多少无关，故ACD错误，B正确。
故选B。
11.【答案】a
?
通路
?
进行倒计时，避免点燃烟花造成人员伤害
【解析】解：
由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路；由电路图可知，开关S应安装在a处；
由电路图可知，定时器与点火器并联；
点放烟花前，只有定时器是通路时相当于一根导线，才能将点火器短路，使点火器不能工作；否则，在进行倒计时，点火器工作会点燃烟花造成人员伤害；因此其目的是：进行倒计时，避免点燃烟花造成人员伤害。
故答案为：a；通路；进行倒计时，避免点燃烟花造成人员伤害。
由电路图可知断开此开关，指示灯熄灭，整个装置停止工作，则开关与指示灯串联，同时能控制整个电路；
由于点火器有电流通过，则会点燃烟花，所以点放烟花前点火器不能有电流通过，由于定时器与点火器并联，则应采取短路的方式来达到这一目的。
本题考查电路的分析，关键是知道要使用电器不工作有两种方式，即让电路处于断路或让用电器短路。
12.【答案】开；
?
短?
；
通。
【解析】
【分析】此题主要考查了电路的三种状态，解题关键是能根据开关的开合状态分析电路情况，知道电路的三种状态。
处处连通的电路叫通路；断开的电路叫断路；用导线直接连电源的两极即电流没有经过用电器而构成通路叫短路。
【解答】当、都断开时，电路处于开路状态；
当、都闭合时，导线将电源的正负极连接起来，所以短路；
当闭合、断开时，为基本电路，且电路处处连通，所以称之为通路。
?故答案为：开；短；通。
13.【答案】正电荷
【解析】解：电流无论是如何形成的，物理学规定：正电荷定向移动的方向是电流的方向。
故答案为：正电荷。
电流的形成：正电荷定向移动形成电流；负电荷定向移动形成电流；正负电荷向相反方向移动形成电流。
规定正电荷定向移动的方向是电流的方向。
掌握电流的形成、电流方向的规定、电流的测量工具、电源外部电流的方向。
14.【答案】变小?
甲到乙
【解析】解：
甲验电器不带电，乙验电器带负电，用带绝缘柄的铜棒将甲和乙上的两金属球连接起后，乙验电器上的部分电子转移到甲，甲验电器因有多余的电子也带上了负电，其金属箔片由于带同种电荷相互排斥而张开；同时乙验电器上的电子数量减少，即所带负电荷减少，所以乙的箔片张角变小；
用带绝缘柄的铜棒将两个验电器的金属球接触时，乙验电器上自由电子向甲验电器转移，正电荷并没有发生移动，因为电子带负电，负电荷定向移动方向与电流方向相反，所以电流方向是由甲到乙。
故答案为：变小；甲到乙。
电荷间相互作用：同种电荷互相排斥，异种电荷互相吸引。
正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反。
掌握自然界的两种电荷，以及电荷间的作用。
掌握摩擦起电的实质是电子的转移。
15.【答案】
【解析】
【分析】
本题考查了根据实物图作电路图，分析清楚实物电路图是正确解题的前提与关键。
分析清楚实物电路图的结构，明确各电路元件的连接方式，然后根据实物图画出电路图。
【解答】
由图可知两灯并联，开关控制，控制两个灯，据此作出电路图如图所示：
。
16.【答案】C、E
?
E
【解析】解：连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，则ABDF构成了同一根导线，形成通路，由此可以确定CE为同一根导线的两端；
由于已经确定CE是在同一根导线上，为了弄清另两根导线的两端，当连接A和C时，测通器的一端必须与E相连，另一端只需接触一根导线就能将两根导线辨别开。当与D接触时，电灯能亮，说明AD是在同一根导线上的，若不能亮，说明A和F、B和D分别是在同一根导线上的。
故答案为：、E；。
当电路是通路时，电灯就能发光，从而辨别哪两个线头为同一根导线的两端。
本题利用了电路是通路时，电灯能发光来辨别哪两个线头属于同一根导线。
17.【答案】?
一定
【解析】解：电路串联，电压表测定值电阻两端电压，则电压表与定值电阻并联，电流表串联在电路中，滑片向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，如下所示：
图2中，电流表选择量程，分度值为，示数为；即通过电流表的电流干路电流为，
因电流从电流表的正接线柱流入，负接线柱流出，根据并联电路电流的规律，则通过导线cd的电流方向一定是由d到c。
故答案为：如上所示；；一定。
电压表与定值电阻并联，电流表串联在电路中，滑片向左移动时电流表示数变大确定变阻器左下接线柱连入电路中；
确定电流表选择的量程和分度值，读出示数；
并联电路的特点：干路电流等于各支路电流之和；电流从电流表的正接线柱流入，负接线柱流出。
本题考查电路的连接及电流表读数和并联电路电流的规律，关键能够根据电流的走向判断出电路的连接方式。
18.【答案】负；
正；
；A
【解析】
【分析】
本题考查了电荷间的相互作用规律，电流的方向，此题的综合性较强，难度一般。
同种电荷相互排斥，异种电荷相互吸引；
电流的方向与正电荷的定向移动方向相同，与负电荷的定向移动方向相反。
【解答】
如图乙所示，让一个带负电的球靠近金属体的左端，根据异种电荷相互吸引，同种电荷相互排斥，则金属体的左端聚集的是正电荷，右端聚集的是负电荷；
如图丙，让一个带正电的球靠近A的左侧，根据异种电荷相互吸引，同种电荷相互排斥，金属体A的左侧聚集负电荷，右侧聚集的正电荷，金属体B左侧聚集的是负电荷，则右侧聚集的是正电荷；
如图丁所示，A的右端聚集的是负电荷，B的左端聚集的是正电荷，则负电荷由A转移到B，则电流方向由B向A。
故答案为：负；正；；A。
