光的折射

(共28张PPT)
筷子怎么折断了？

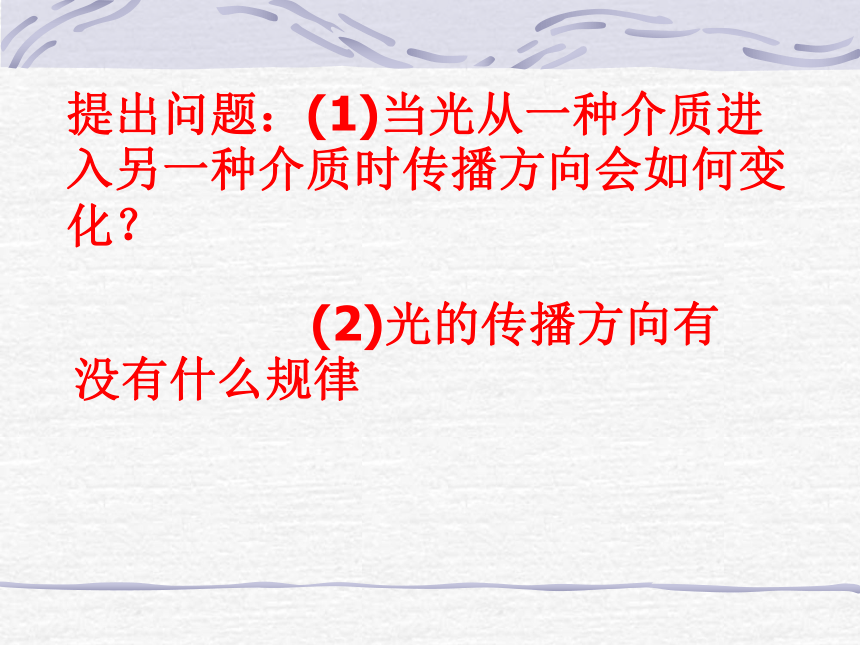

提出问题：(1)当光从一种介质进入另一种介质时传播方向会如何变化？
(2)光的传播方向有没有什么规律

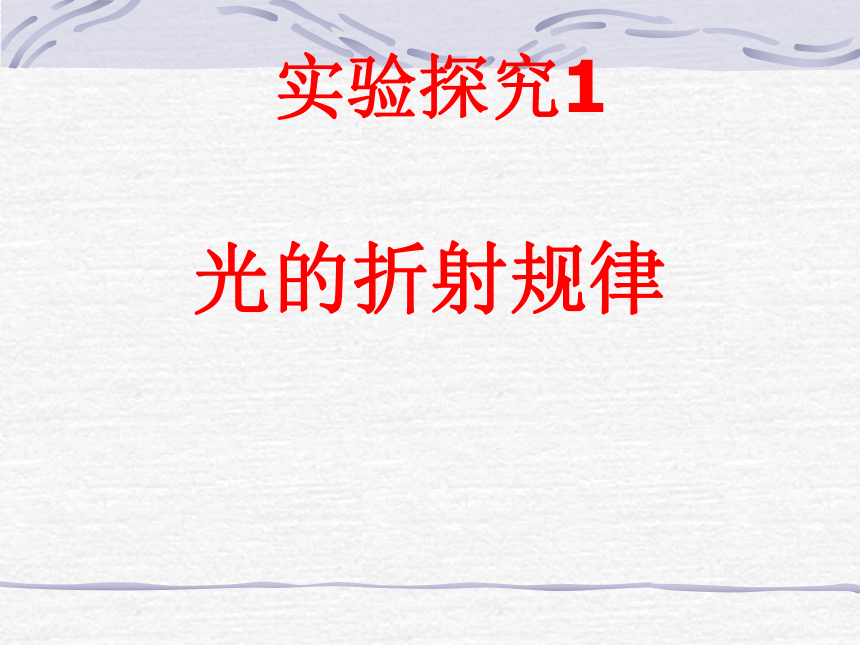

光的折射规律
实验探究1

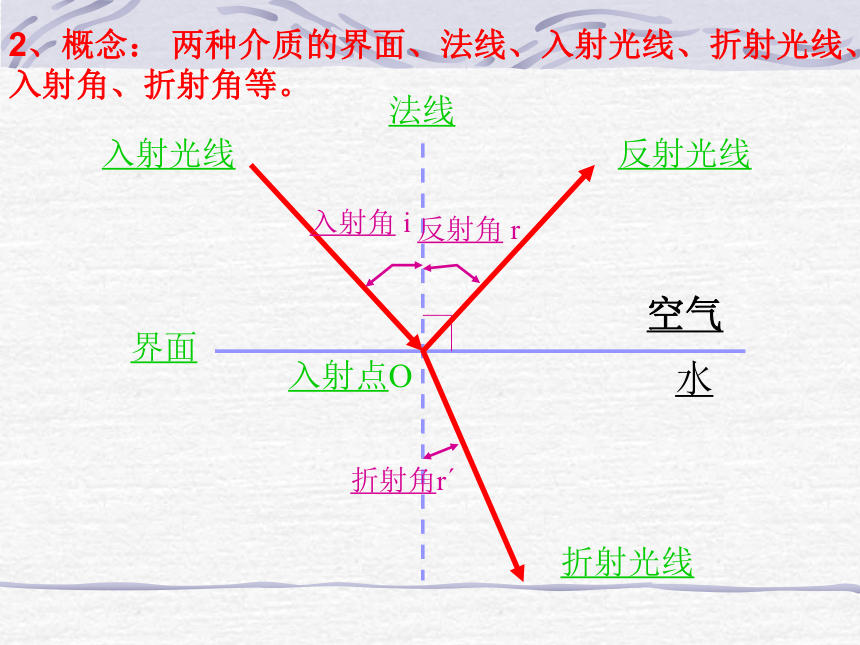

2、概念： 两种介质的界面、法线、入射光线、折射光线、入射角、折射角等。
界面
法线
入射光线
入射点O
入射角 i
反射角 r
反射光线
折射光线
折射角r
空气
水

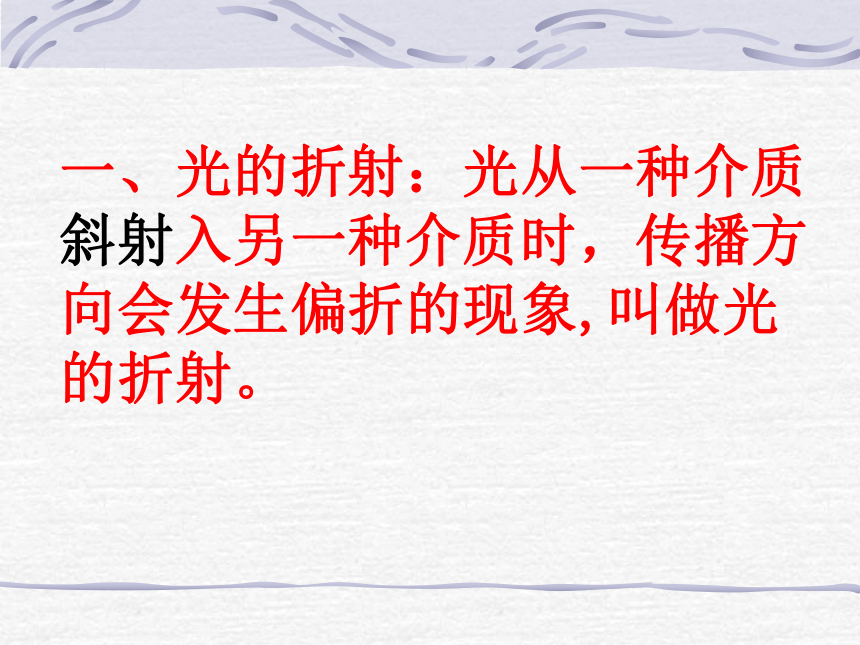

一、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象,叫做光的折射。

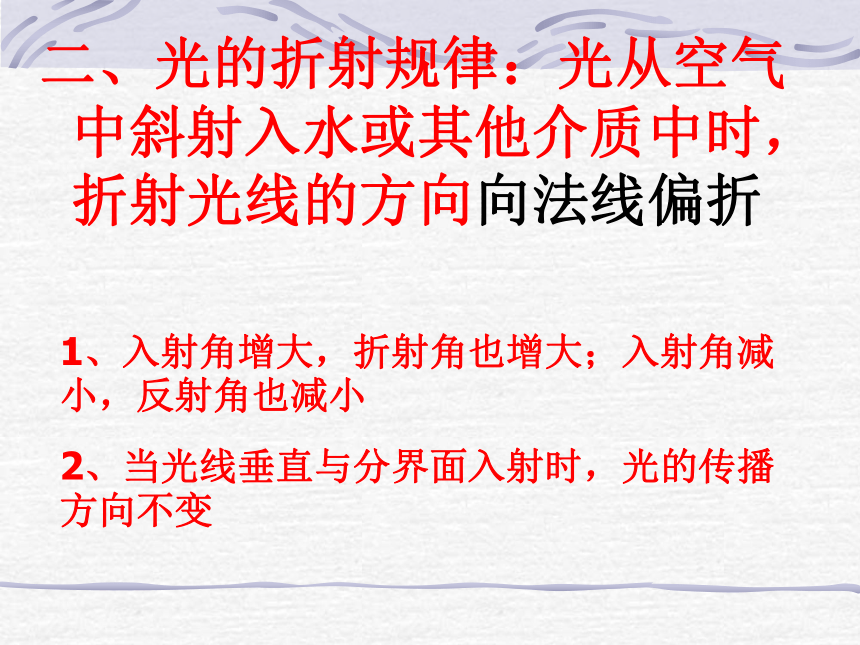

二、光的折射规律：光从空气中斜射入水或其他介质中时，折射光线的方向向法线偏折
1、入射角增大，折射角也增大；入射角减小，反射角也减小
2、当光线垂直与分界面入射时，光的传播方向不变

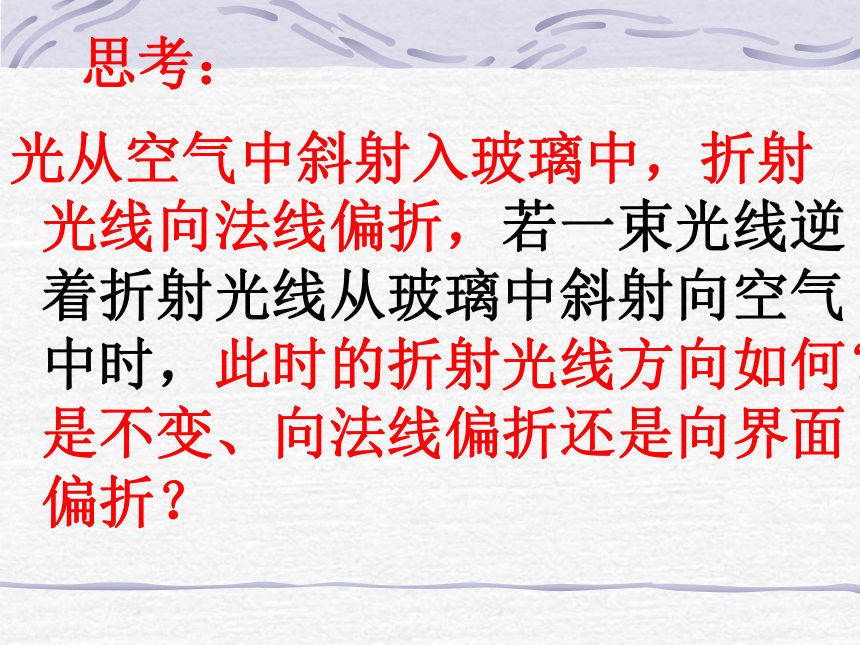

光从空气中斜射入玻璃中，折射光线向法线偏折，若一束光线逆着折射光线从玻璃中斜射向空气中时，此时的折射光线方向如何？是不变、向法线偏折还是向界面偏折？
思考：
三、在光的折射中，光路也是可逆的
眼睛
池水变浅的奥秘
空气
水
A
A’
水
用光的折射解释现象
眼睛所看到的筷子在水中的位置
筷子在水中的实际位置
水中鱼的实际位置比看上去要深
练习
用光的折射解释现象
B
B’
眼睛
潜水员在水中看岸上的树会怎样变化
思考:
空气
水
四：人从岸上看水中的物体或从水中看岸上的物体时，由于光的折射，人看到的都是位置比实际位置要高的虚像
五、海市蜃楼是由于空气分布不均匀，导致光的折射而引起的虚像
作业
1、当光从一种介质 入另一种介质中时，光的传播方向要发生变化；只有当光 射入介质表面时，光的传播方向才不变，这时入射角等于 ，折射角等于 。
2、光从空气斜射入水折射角 （填“大于”、“小于”或“等于”）入射角，若入射角减小，折射角 （填“增大”、“减小”或“不变”）。
3、池水看起来比实际的深度浅，是由于光从水中射入空气时发生了 ，看到的是实际池底的 像。
4、下列现象不属折射的是：
A、看湖水深度比实际浅
B、看斜插水中的筷子向上折
C、站在水中看到腿变短了
D、平静的水面映出岸上景物
斜射
垂直
0
0
小于
减小
折射
虚
D、
5.我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。
6.如下图所示，画出光通过三棱镜时的光路。
