人教版八年级物理上册课时练 第四章 光现象 4.3 平面镜成像（word含答案）

人教版八年级物理上册课时练
第四章
光现象
4.3
平面镜成像
一、选择题
1．下列说法中正确的是(
)。
A．人走向穿衣镜时，人在镜中所成的像逐渐变大
B．黑板“反光”是因为光在“反光”处发生了漫反射
C．放映电影时银幕上的像是虚像
D．激光准直，利用了光沿直线传播的道理
2．墙面上贴着一块穿衣镜，水平地面上一个人以速度v匀速直线朝平面镜走去，相对于人，像的速度是
A．v
B．2
v
C．v
/2
D．0
3．一个身高为h（可看成是眼睛到地面的高度）的人面对竖直墙站立，身后有一棵高为H的树，人到墙和人到树的距离相等，在墙面上挂一面镜子，为了使人能从镜子中看到树的最高点，则平面镜的最高点离地面的最小高度是
A．
B．
C．
D．
4．如图所示，平面镜和长为10cm的细铅笔均竖直放置在水平桌面上，铅笔与平面镜之间的距离为15cm，则
A．向上移动平面镜，铅笔的像也向上移动
B．为使铅笔在平面镜中成完整的像，平面镜应至少高10cm
C．铅笔和平面镜均绕底部转至虚线位置时，铅笔与它的像平行
D．铅笔和平面镜均水平向右移动10cm，铅笔像的位置不变
5．如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前40cm处，以5cm/s的水平速度垂直向平面镜匀速靠近，下列说法正确的是（
）
A．铅笔在平面镜中所成的像逐渐变大
B．经过2s，铅笔与它的像之间的距离变为20cm
C．铅笔的像相对于平面镜的速度为10cm/s
D．若平面镜顺时针转至图中虚线位置，铅笔的像将与铅笔垂直

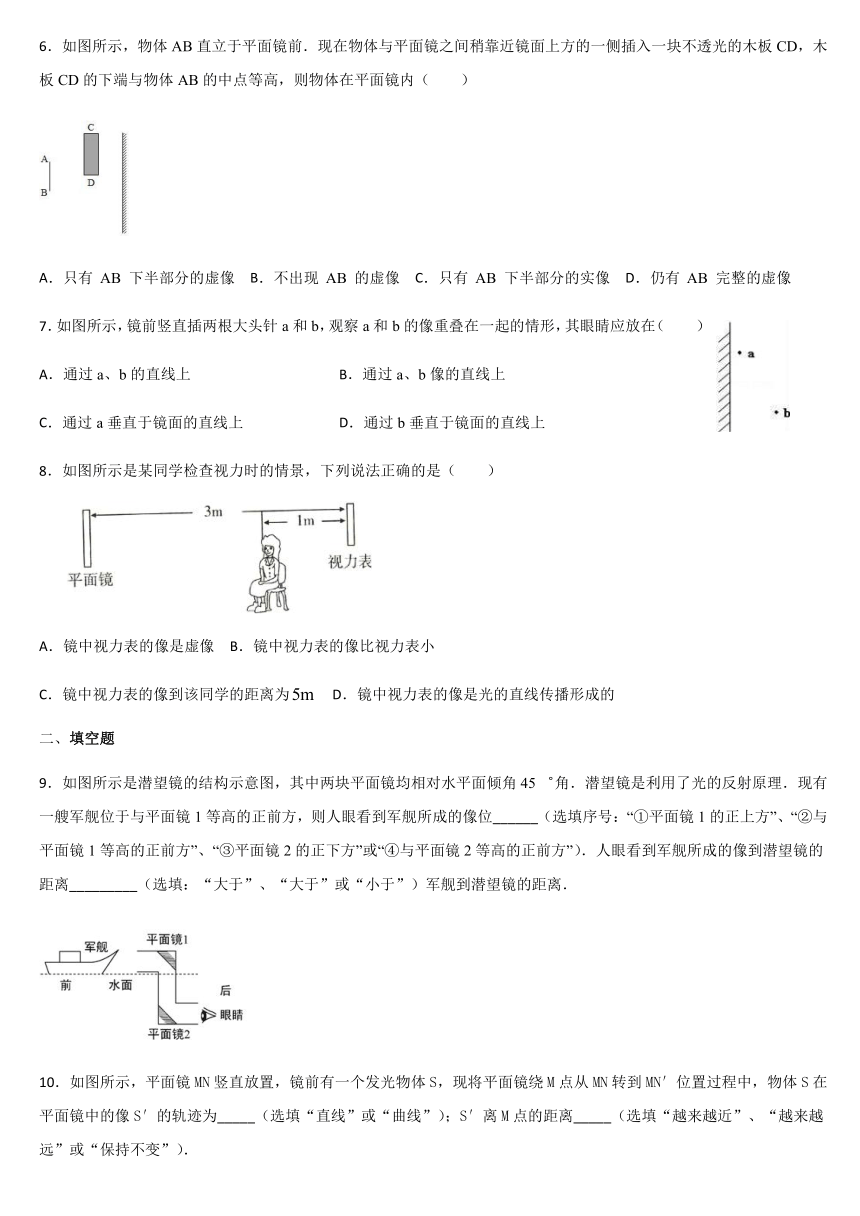

6．如图所示，物体AB直立于平面镜前．现在物体与平面镜之间稍靠近镜面上方的一侧插入一块不透光的木板CD，木板CD的下端与物体AB的中点等高，则物体在平面镜内（　　）
A．只有
AB
下半部分的虚像
B．不出现
AB
的虚像
C．只有
AB
下半部分的实像
D．仍有
AB
完整的虚像
7．如图所示，镜前竖直插两根大头针a和b，观察a和b的像重叠在一起的情形，其眼睛应放在（　　）
A．通过a、b的直线上
B．通过a、b像的直线上
C．通过a垂直于镜面的直线上
D．通过b垂直于镜面的直线上
8．如图所示是某同学检查视力时的情景，下列说法正确的是（
）
A．镜中视力表的像是虚像
B．镜中视力表的像比视力表小
C．镜中视力表的像到该同学的距离为
D．镜中视力表的像是光的直线传播形成的
二、填空题
9．如图所示是潜望镜的结构示意图，其中两块平面镜均相对水平面倾角45゜角．潜望镜是利用了光的反射原理．现有一艘军舰位于与平面镜1等高的正前方，则人眼看到军舰所成的像位______（选填序号：“①平面镜1的正上方”、“②与平面镜1等高的正前方”、“③平面镜2的正下方”或“④与平面镜2等高的正前方”）．人眼看到军舰所成的像到潜望镜的距离_________（选填：“大于”、“大于”或“小于”）军舰到潜望镜的距离．

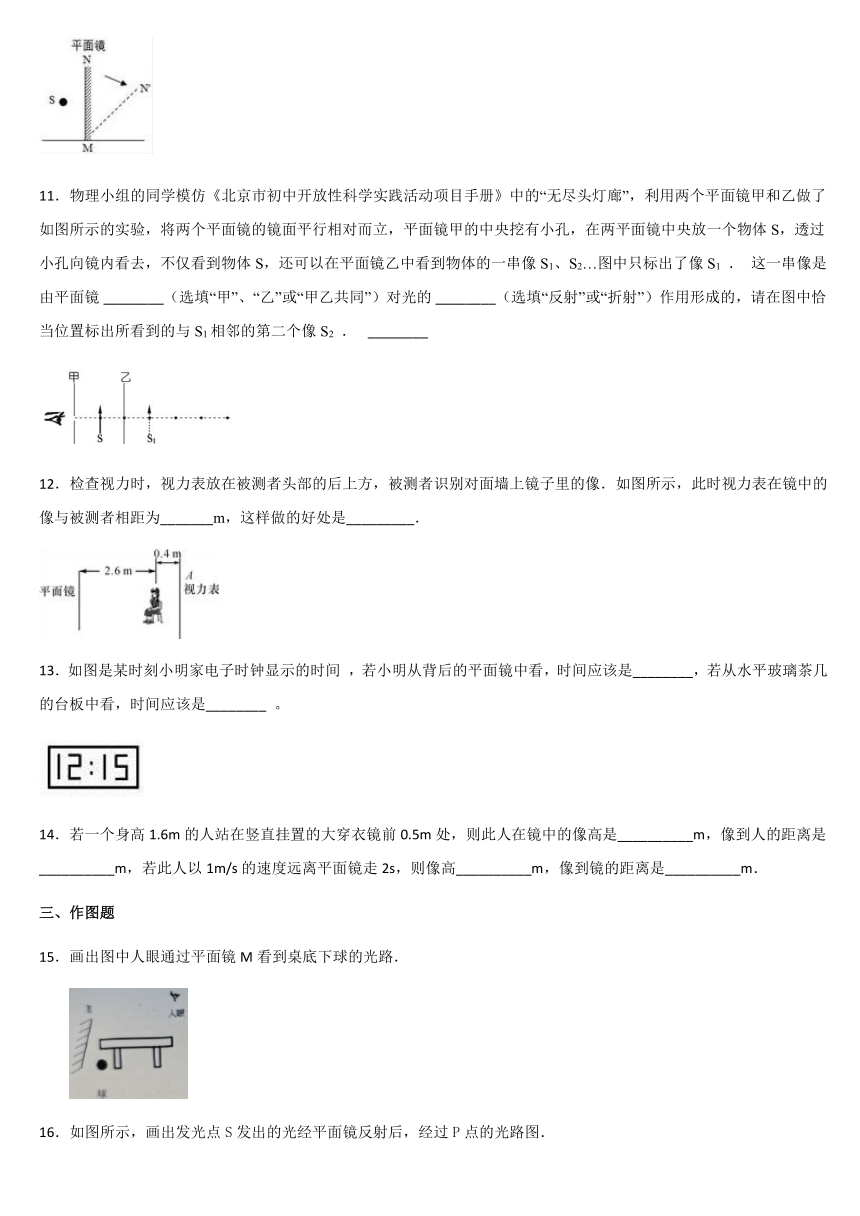

10．如图所示，平面镜MN竖直放置，镜前有一个发光物体S，现将平面镜绕M点从MN转到MN′位置过程中，物体S在平面镜中的像S′的轨迹为_____（选填“直线”或“曲线”）；S′离M点的距离_____（选填“越来越近”、“越来越远”或“保持不变”）．
11．物理小组的同学模仿《北京市初中开放性科学实践活动项目手册》中的“无尽头灯廊”，利用两个平面镜甲和乙做了如图所示的实验，将两个平面镜的镜面平行相对而立，平面镜甲的中央挖有小孔，在两平面镜中央放一个物体S，透过小孔向镜内看去，不仅看到物体S，还可以在平面镜乙中看到物体的一串像S1、S2…图中只标出了像S1
．
这一串像是由平面镜?________（选填“甲”、“乙”或“甲乙共同”）对光的?________（选填“反射”或“折射”）作用形成的，请在图中恰当位置标出所看到的与S1相邻的第二个像S2
．
?________
12．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像．如图所示，此时视力表在镜中的像与被测者相距为_______m，这样做的好处是_________．
13．如图是某时刻小明家电子时钟显示的时间
，若小明从背后的平面镜中看，时间应该是________，若从水平玻璃茶几的台板中看，时间应该是________
。
14．若一个身高1.6m的人站在竖直挂置的大穿衣镜前0.5m处，则此人在镜中的像高是__________m，像到人的距离是__________m，若此人以1m/s的速度远离平面镜走2s，则像高__________m，像到镜的距离是__________m．
三、作图题
15．画出图中人眼通过平面镜M看到桌底下球的光路．
16．如图所示，画出发光点S发出的光经平面镜反射后，经过P点的光路图．
（______________）
四、实验题
17．小明利用如图甲所示的实验器材，做“探究平面镜成像的特点”实验：
(1)小明用玻璃板代替平面镜的目的是__________；
(2)小明在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是_____，这是为了比较_____；实验中点燃蜡烛A的目的是__________；
(3)小明完成实验后，在老师的帮助下对上述实验进行了改进，如图乙所示，他将右侧贴有半透膜的玻璃板用夹子固定在量角器上，把形如“7”的未点燃的生日蜡烛C?D分别插在铺有方格纸的泡沫板的a、b处，透过普通玻璃看不到蜡烛C清晰的像，透过贴膜玻璃能看到蜡烛D清晰的像，他透过贴膜玻璃能看到蜡烛D清晰的像是因为__________；
(4)请你说出实验改进后的优点（至少说出两点）∶_______________?
18．(1)在“探究光的反射规律”的实验中，小亮进行如图甲所示的实验，让一束光EO贴着纸板射到平面镜上，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明______。在甲图中如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明______；
(2)如图丙所示是小亮同学“探究平面镜成像特点”的实验装置，平面镜成像的原理是______。在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到处时，可以看到它跟像完全重合。由此可以得出的结论是______，经过三次实验后，在白纸上记录像与物的对应点如图丁所示，用刻度尺分别测出其到玻璃板的距离，并进行比较，进一步分析得出结论______，用玻璃板代替平面镜的原因是______，便于研究平面镜的成像特点。
19．如图所示，是小林同学探究光反射规律的实验．他进行了下面的操作：硬纸板是由E、F两块粘接起来的，可以绕ON转动，ON垂直于镜面，让入射光线沿纸板射向镜面上的O点．
（1）先使E、F两块纸板在同一平面内，这时________（填“能”或“不能”）看到反射光线．
（2）把纸板F向前或向后折，这时________（填“能”或
“不能”）看到反射光线．
（3）由（1）（2）可得出结论：________．
（4）如图甲，让一束光贴着纸板沿某一个角度射到0点，经平面镜的反射，沿另一个方向射出，改变光束的入射方向，使入射角30?，这时反射角_____，使入射角45?，这时反射角_____，使入射角65?，这时反射角________，说明________.
五、综合题
20．如图所示，平面镜竖直放置。一支直立的铅笔从平面镜前40cm处，以5cm/s水平速度向平面镜匀速靠近，铅笔在平面镜中的像的大小_______（选填“变大”、“变小”或“不变”），铅笔的像移动速度为_______cm/s；经过2s，铅笔与它的像之间的距离变为_______cm：若平面镜顺时针转至图中虚线位置，铅笔和像两者所在直线之间的夹角为_______。
21．如图，AB两地相距4km，MN是与AB连线平行的一条小河的河岸，AB到河岸的垂直距离为3km，小军要从A处走到河岸取水然后送到B处，他先沿垂直于河岸的方向到D点取水然后再沿DB到B处。若小军的速度大小恒为5km/h，不考虑取水停留的时间。
（1）求小军完成这次取水和送水任务所想要的总时间。
（2）为了找到一条最短路线（即从A到河岸和从河岸到B的总路程最短），可以将MN看成一个平面镜，从A点作出一条光线经MN反射后恰能通过B点，请你证明入射点O即为最短路线的取水点。
【参考答案】
1．D
2．B
3．B
4．C
5．D
6．D
7．B
8．AC
9．④
大于
10．曲线
保持不变
11．甲乙共同
反射
12．
5.6
节约空间
13．21∶51
15∶12
14．1.6
1
1.6
2.5
15．见下图
16．
17．便于确定像的位置
完全相同
像与物的大小
使蜡烛A的像更清晰
贴膜玻璃前光线暗一些
便于探究像和物与平面镜的位置关系；便于比较物与像的大小
18．光反射时，反射光线、入射光线和法线在同一平面内
光路可逆
光的反射
像与物的大小相等
物和像的连线与镜面垂直，物体和像到镜面的距离相等
在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体。
19．能
不能
反射光线、入射光线、法线在同一平面内
30?
45?
65?
反射角等于入射角
20．不变56090°
21．（1）1.6h(2)略
