浙教版九年级科学上册3.4简单机械-杠杆的应用（课件 24张ppt）

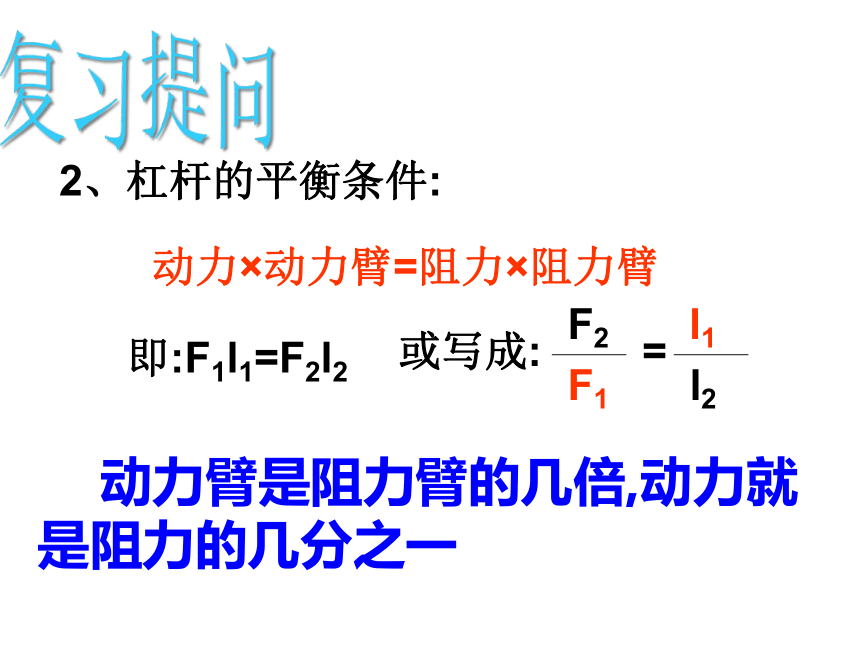

动力×动力臂=阻力×阻力臂
2、杠杆的平衡条件:
即:F1l1=F2l2
或写成:
F2
F1
=
l1
l2
动力臂是阻力臂的几倍,动力就是阻力的几分之一
复习提问

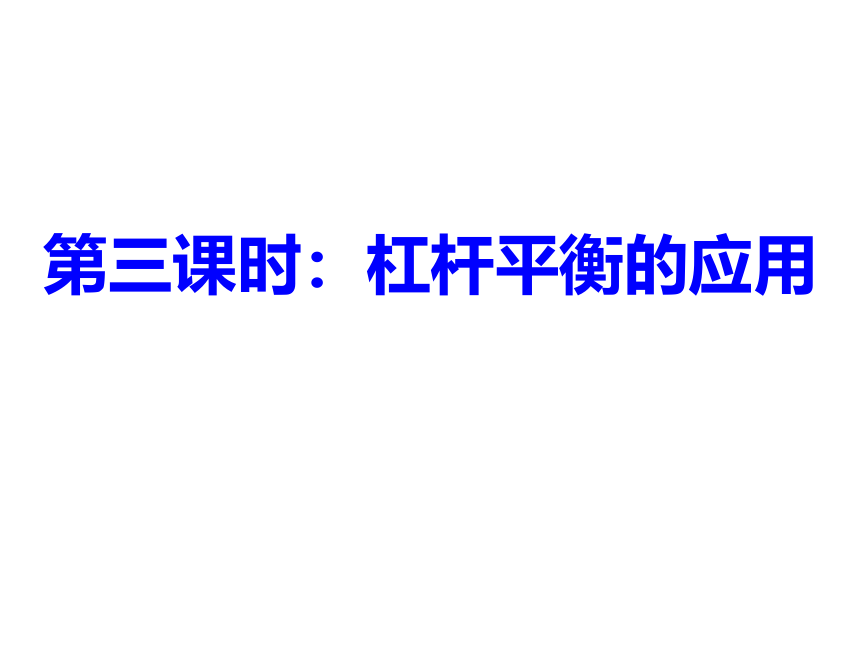

第三课时：杠杆平衡的应用
o
F1
F2
l2
l1

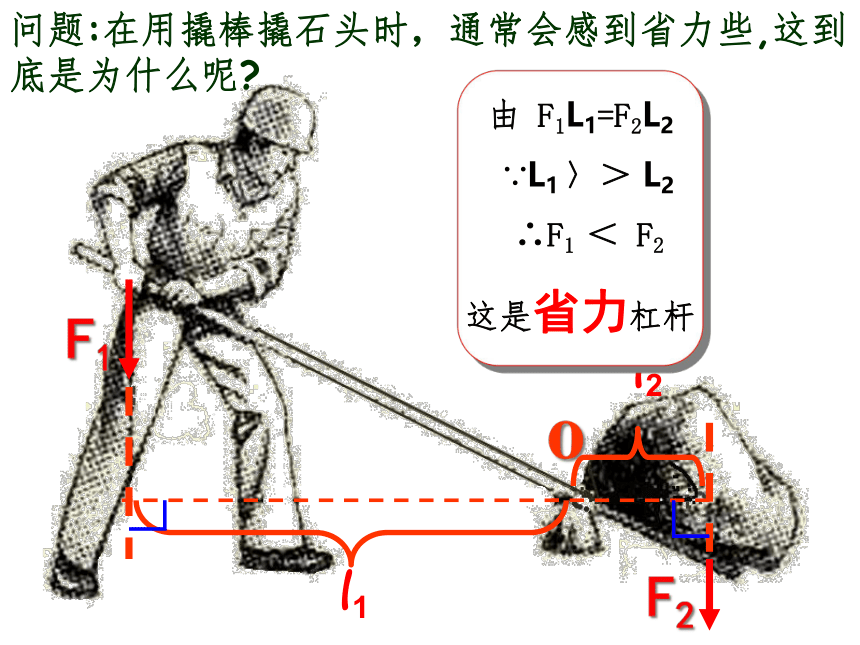

问题:在用撬棒撬石头时，通常会感到省力些,这到底是为什么呢?
由 F1L1=F2L2
∵L1 〉＞ L2
∴F1 ＜ F2
这是省力杠杆

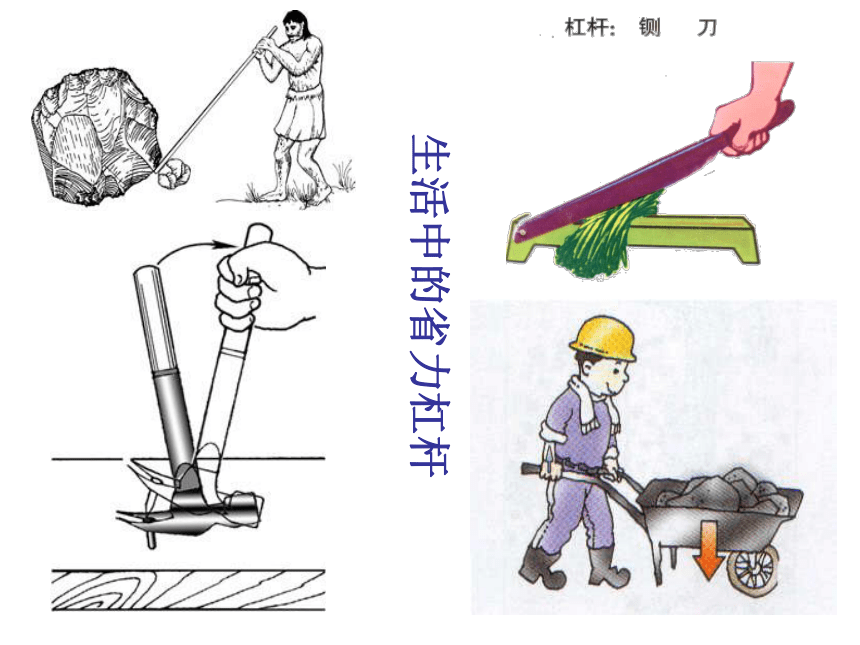

生活中的省力杠杆
F2
F1
动力臂L1
阻力臂L2
O

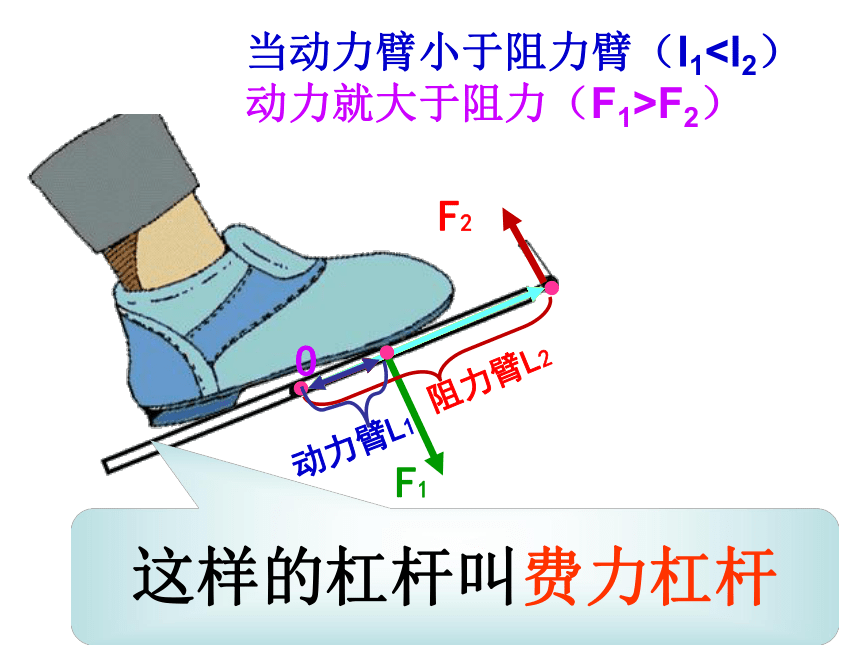

这样的杠杆叫费力杠杆
当动力臂小于阻力臂（l1动力就大于阻力（F1>F2）

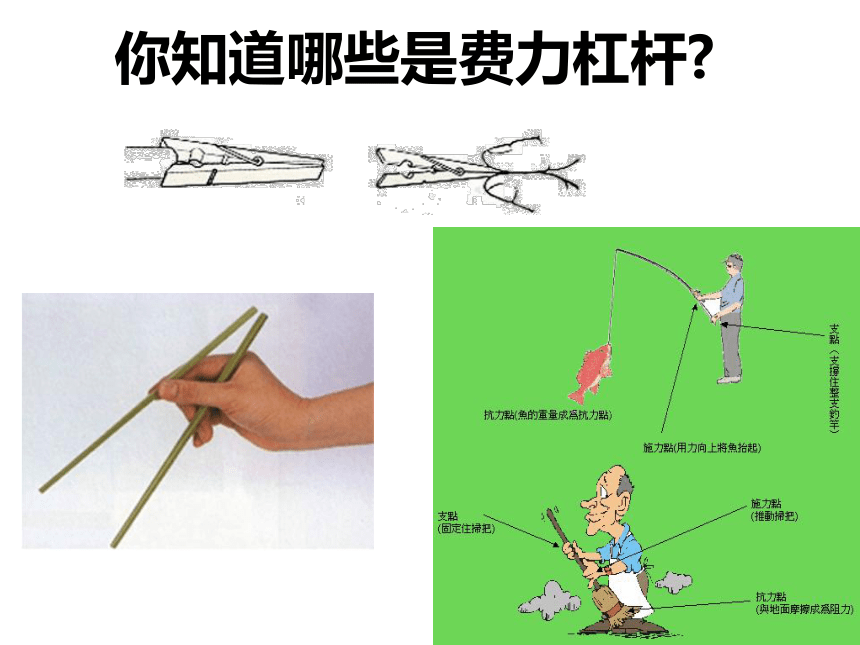

你知道哪些是费力杠杆?

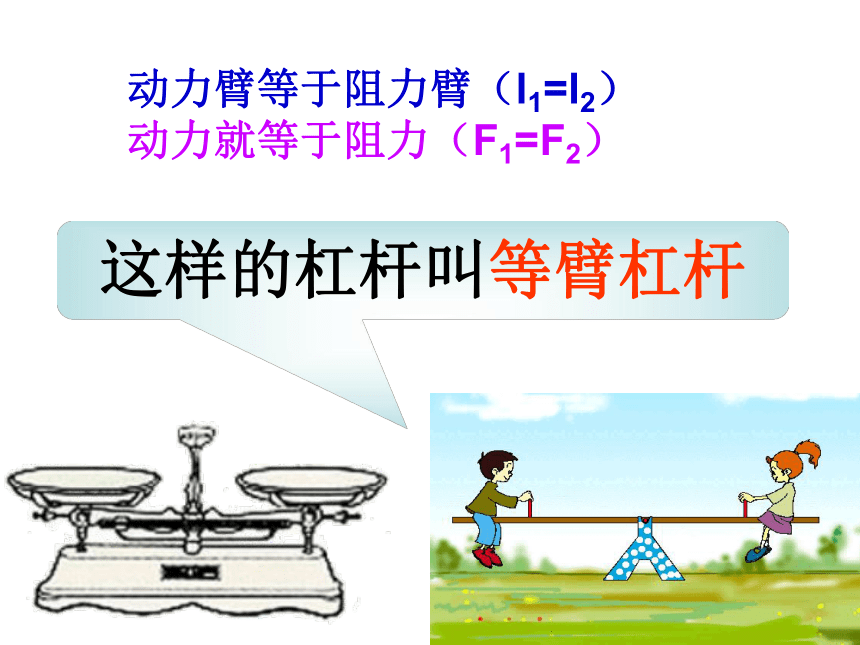

这样的杠杆叫等臂杠杆
动力臂等于阻力臂（l1=l2）
动力就等于阻力（F1=F2）

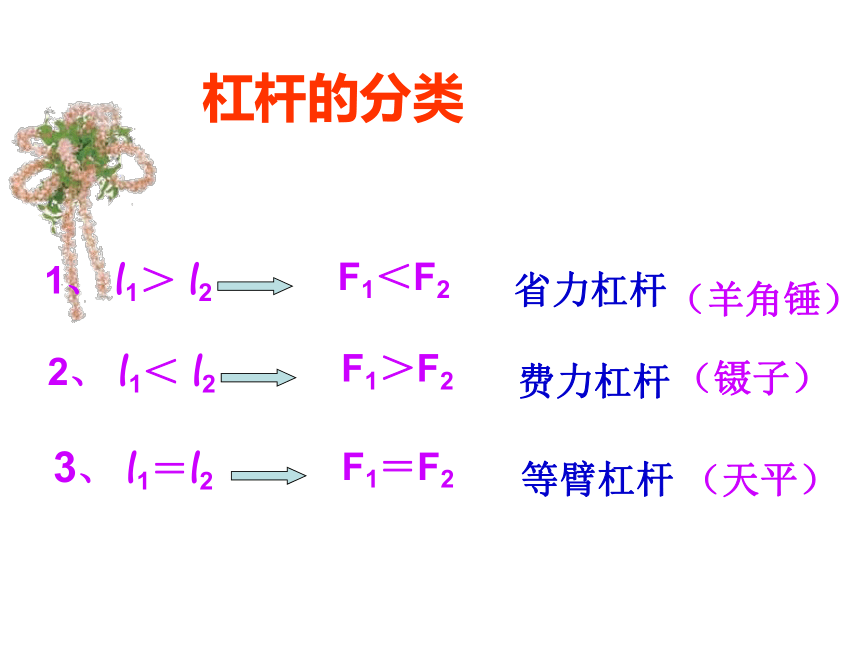

杠杆的分类
1、 l1＞ l2
F1＜F2
省力杠杆
2、 l1＜ l2
F1＞F2
费力杠杆
3、 l1＝l2
F1＝F2
等臂杠杆
（天平）
（羊角锤）
（镊子）

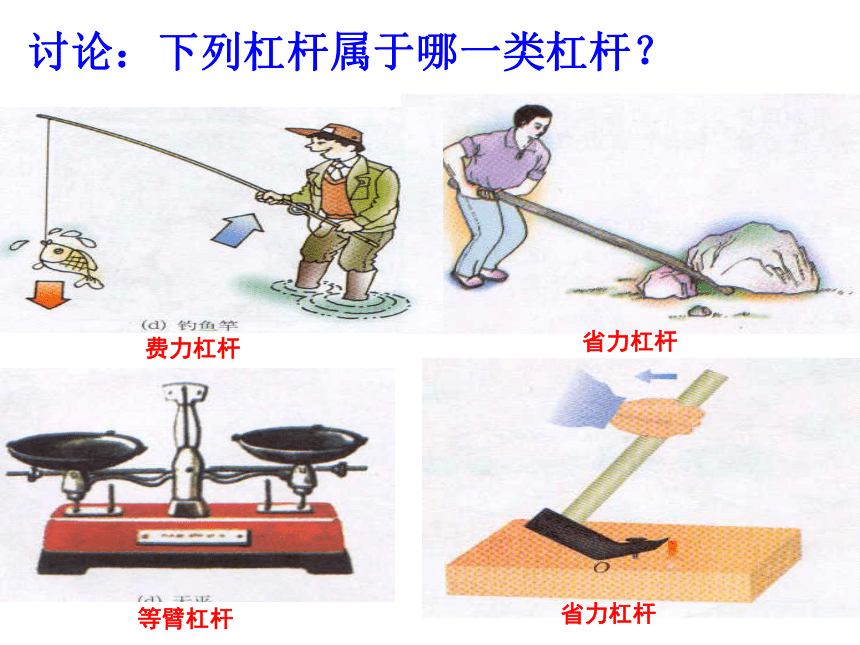

讨论：下列杠杆属于哪一类杠杆？
费力杠杆
省力杠杆
省力杠杆
等臂杠杆
它们是什么杠杆？
费力杠杆
费力杠杆
省力杠杆
省力杠杆
为何要使用费力杠杆？？
·
L1
F1
F2
O
L2
省距离
o
F1
F2
L1
L2
省力杠杆能够省力，但它有缺点吗？
费距离
省力杠杆能不能省功？动力在做功过程中消耗的能量转化成了什么形式的能？
省力杠杆要费距离,所以不能省功.
动力做功时,消耗的化学能转化为机械能(和内能).
杠杆使用过程中的能量转化
杠杆的分类
1、 l1＞ l2
F1＜F2
省力杠杆
2、 l1＜ l2
F1＞F2
费力杠杆
3、 l1＝l2
F1＝F2
等臂杠杆
不省力，也不省距离
省力，费距离
费力，省距离
杠杆类型
杠杆特点
杠杆优点
杠杆缺点
应用
省力杠杆
费力杠杆
等臂杠杆
归纳
L1>L2
F1(动力<阻力)
省力
费距离
省距离
费力
既不省力也不省距离
L1F1>F2
(动力>阻力)
L1=L2
F1=F2
(动力=阻力)
图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F＜G；
C. F＞G；
D. 无法比较。
提示
A
O
B
F
G
A
B
C
D
想一想
图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。
L2
L1
A
B
C
D
A
O
B
G
方法：先画出力臂，再进行判断
什么时候F最小，为多少？
F1
F2
F4
F3
G
G
你能找到最小的力吗?
最长力臂:支点到力的作用点的连线
2。各式各样的剪刀都是一对对杠杆，要剪开较硬的物体，使用哪种剪刀最合适（ ）?????????????????????????
1。一根杠杆动力臂与阻力臂之比是3:2,要使杠杆平衡,则动力与阻力之比是______.
2：3
B
G
G
G
G
3。在下图的四个杠杆均处于平衡状态,各杠杆上悬挂的物体重G均相等,所需的力分别为F1、F2、F3、F4，其中最小的是( )
4。 ①剪铁皮的剪子、②钓鱼杆、③天平、 ④电工钳,其中省力的杠杆是________省距离的杠杆________,等臂的杠杆是__________.
1、4
F1
3
2
5。如图的杠杆，O为支点。若FAlA=FBlB，则此杠杆（ ）
A、一定静止不动 B、一定转动
C、可能静止不动 D、以上情况都有可能
B
6。 用扳手拧生锈的螺母时，工人师傅常在扳手柄上再套一节管子，如图。这样就可以比较容易地拧下螺母，这是因为（ ）
A、套上的管子较重，可以省些力
B、套上的管子较粗，使用比较方便
C、套上管子后可以用较大的力
D、套上管子后增大了力臂
D
7、如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500牛，且AB=1.5米，BC=0.3米、CD=0.2米，则要撬动该石块所用的力应不小于（ ）
A、500牛
B、300牛
C、200牛
D、150牛
D
7。如图所示，重物G=400N，AB=20cm，BC=60cm，CD=60cm，求将重物G提起时所用的最小动力（图中装置可绕A点转动）。
?????????????????????????????????????????
80N
