人教版七年级地理上册1.4地形图的判读第二课时课件（共17张ppt）

1、比例尺
2、经线指示南北方向
2、纬线指示东西方向
3、图例
思考：图例里不同的颜色表示什么意思？
不同的颜色表示不同的海拔。

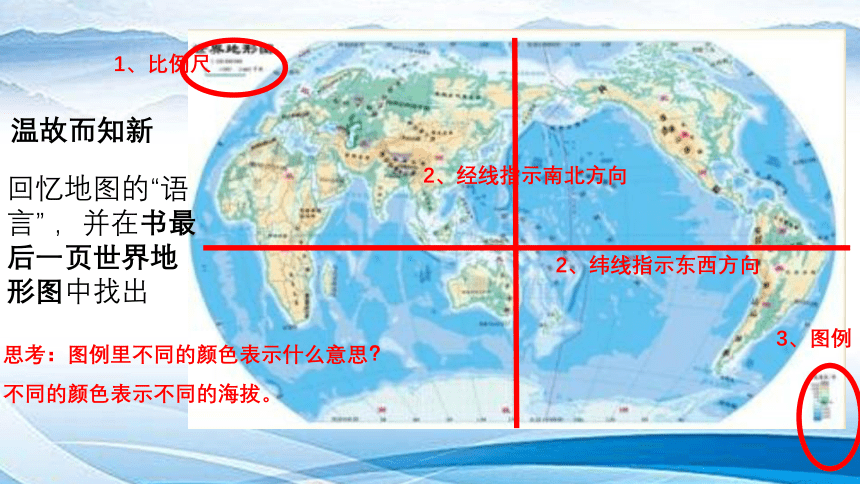

温故而知新
回忆地图的“语言” ，并在书最后一页世界地形图中找出
第四节 地形图的判读（第二课时）
分层设色地形图
地形剖面图
第一章 地球和地图
放大
不同的颜色表示不同的海拔。
0-200米
1000-2000米
一、分层设色地形图

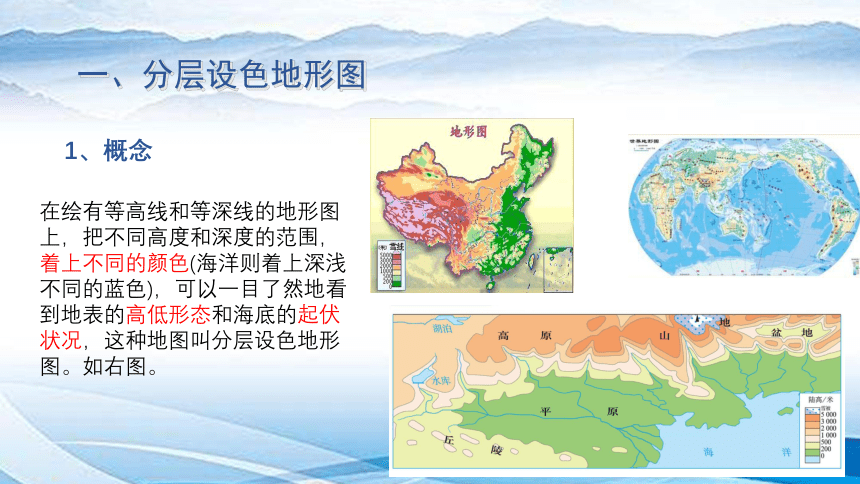

??1、概念
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色(海洋则着上深浅不同的蓝色)，可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫分层设色地形图。如右图。
一、分层设色地形图

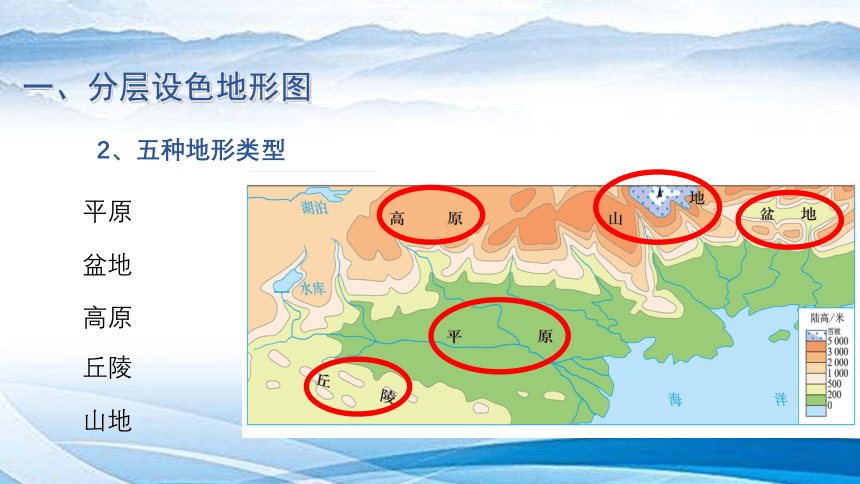

??2、五种地形类型
平原
山地
丘陵
高原
盆地
一、分层设色地形图

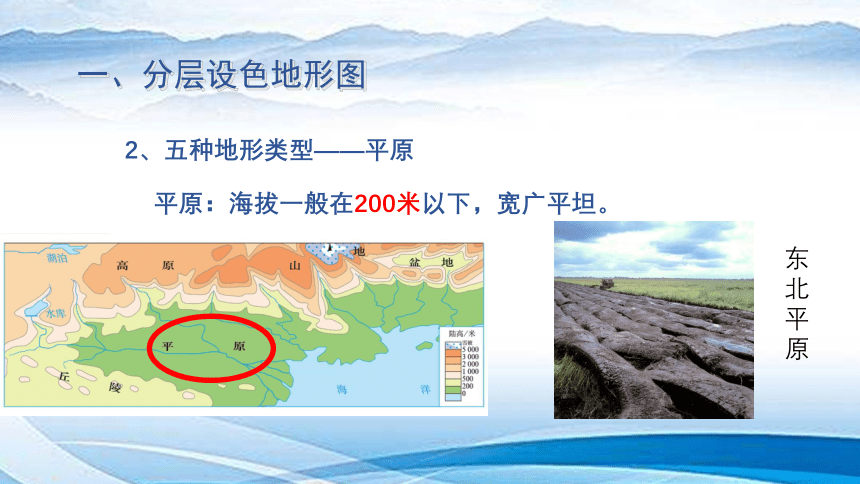

??2、五种地形类型——平原
?平原：海拔一般在200米以下，宽广平坦。
东北平原
一、分层设色地形图

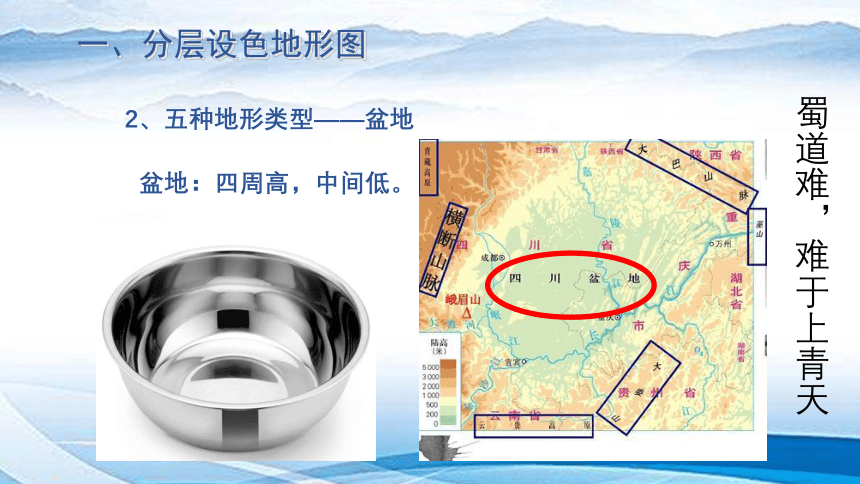

??2、五种地形类型——盆地
?盆地：四周高，中间低。
蜀道难，难于上青天
一、分层设色地形图
??2、五种地形类型——高原
?高原：海拔在500米以上，面积较大，外围较陡，内部较为和缓。
等高线稀疏，坡度缓
等高线密集，坡度陡
一、分层设色地形图
??2、五种地形类型——丘陵
?丘陵：海拔在500米以下，地势起伏较大。（与平原比较而言）
一、分层设色地形图
??2、五种地形类型——山地
?山地：海拔在500米以上，具有耸立的山峰，陡峭的山坡。
一、分层设色地形图
比较丘陵和山地的特征，填写下表
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}地形类型
海拔
特征
形状
丘陵
500以下
地势起伏较大
山地
500以上
有耸立的山峰，
陡峭的山坡
丘陵
山地
活动一 P28第2题
在世界地形图上(见书后附图)
找到下列主要地形区:
青藏高原
巴西高原
亚马孙平原
刚果盆地
安第斯山脉
青藏高原
巴西高原
亚马孙平原
刚果盆地
安第斯山脉
二、地形剖面图
??1、概念
地形剖面图是以等高线地形图为基础转绘成的。
地形剖面图可以更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
-200m
-100m
0m
100m
200m
300m
300m
200m
100m
0m
100m
200m
等高线
等深线
最高处[300，400）
最低处（-400，-300]
二、地形剖面图
??地形剖面图的绘制
活动二 P28绘制地形剖面图
??按书上要求把下列地形剖面图补充完整。
小结：
分层设色地形图
地形剖面图
一、分层设色地形图
二、地形剖面图
??1、概念
??2、五种地形类型——平原、盆地、高原、丘陵、山地
??五种地形类型
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}地形类型
海拔高度
主要特征
平原
一般在200米以下
宽广平坦，起伏较小
盆地
没一定标准
四周高，中间低
高原
海拔在500米以上
外围较陡，内部较为和缓
丘陵
海拔在500米以下
地势起伏较大
山地
海拔在500米以上
具有耸立的山峰，陡峭的山坡
课堂练习
B
B
