人教版七年级上地理第一章地球和地图第四节地形图的判读共22张ppt，WPS打开

地形图的判读
第一章
01 等高线地形图
02 分层设色地形图
03 地形剖面图
CONTENTS
LN
等高线地形图
思考：
世界上最高峰珠穆朗玛峰的高度是8844.43米，但是生活在青藏高原上的人们却说只不过4500米高，这是为什么？
海拔和相对高度
LN
等高线地形图
定义：
海拔：
相对高度：
地面某个地点高出海平面的垂直距离。
某个地点高出另一地点的垂直距离。
海拔和相对高度
LN
等高线地形图

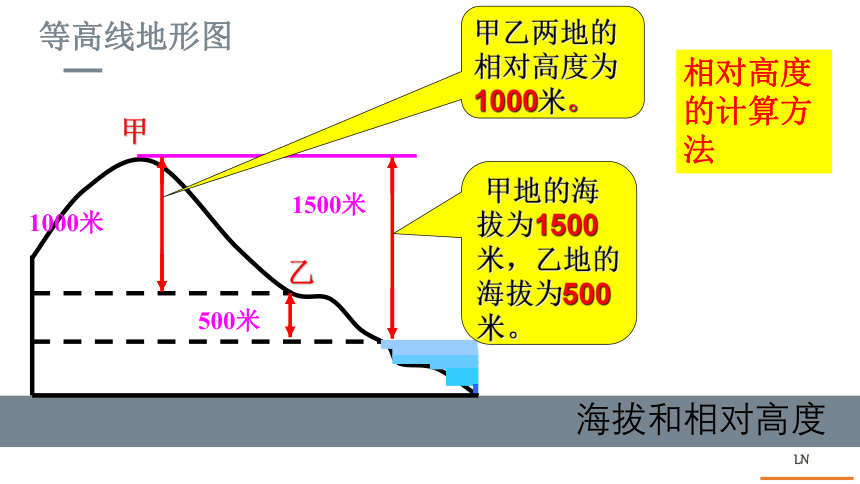

相对高度的计算方法
甲
乙
500米
1500米
1000米
甲地的海拔为1500米，乙地的海拔为500米。
甲乙两地的相对高度为1000米。
海拔和相对高度
LN
等高线地形图
世界最高峰珠穆朗玛峰海拔（8844·43米），世界最低点死海海拔（－415米），两地的相对高度为 米。
9259·43
海拔和相对高度
LN
等高线地形图
等高线和等深线
定义：
(1)等高线：在地图上，把海拔相同的各点连接成线。
（2）等高距：两条相邻的的等高线的高度差。
特点：等高线上数值越大，海拔越高
LN
等高线地形图
等高线和等深线
山顶
等高线稀疏
缓　坡　　
等高线密集
陡坡
特点：等高线密集，坡度越陡；等高线越疏，坡度越缓

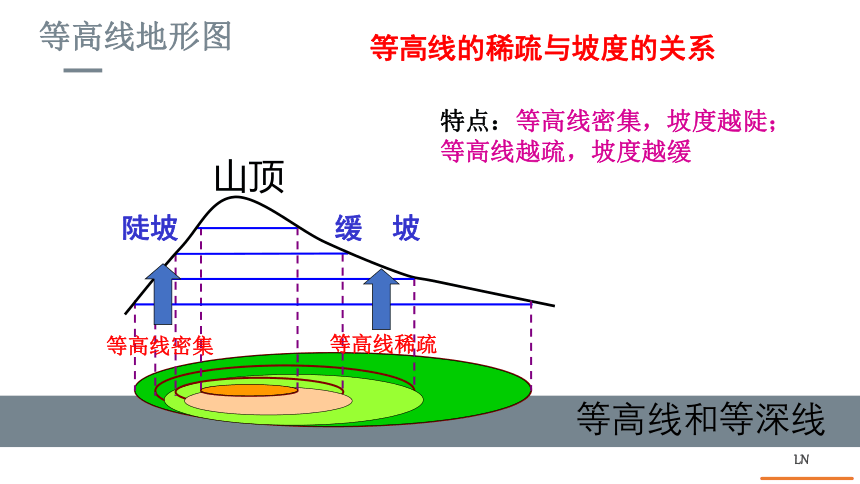

等高线的稀疏与坡度的关系
LN
等高线地形图
思考：
山地的形态是各种各样的，如山峰、山脊、山谷、陡崖那么在等高线上是如何表示的呢？如何区分呢？
LN
等高线地形图
山峰
山脊
山谷
鞍部
陡崖
▲
等高线闭合，数值由中间向四周逐渐降低。
等高线的弯曲部分向低处凸出。
等高线的弯曲部分向高处凸出。
两个山峰之间的低地。
等高线重叠在一起。
几种基本地形部位的判读
LN
等高线地形图
山峰
LN
等高线地形图
山脊
山谷
LN
等高线地形图
学习区分山脊和山谷：
40
40
等高线向低处弯曲为山脊
( 凸低为脊 )
等高线向高处弯曲为山谷
( 凸高为谷 )
LN
等高线地形图
鞍部
LN
等高线地形图
陡崖
LN
等高线地形图
A
B
C
D
E
LN
等高线地形图
等深线：在海洋中可以把深度相同的点连接成线，叫做等深线。
LN
分层设色地形图
定义：
分层设色地形图：把不同高度和深度的范围，着上不同的颜色，可以一目了然的了解地表高低状态和海底的起伏状况，这种地图叫做分层设色地形图
LN
分层设色地形图
陆地表面的地形类型：
山地：海拔在500米以上，具有耸立的山峰，陡峭的山坡。
丘陵：海拔在500米以下，地势起伏相对较大。
高原：海拔在500米以上，面积较大，外围较陡，内部较为缓和。
平原：海拔一般在200米以下，宽广平坦。
盆地：四周高，中间低。
LN
地形剖面图
LN
小结
地形图的判读
地形图的判读
海拔和相对高度
等高线
数值大-海拔高
数值小-海拔低
分布密集-坡度陡
分布稀疏-坡度缓
判读山体
地形部位
山峰-曲线封闭外低内高
山脊-凸低为脊
山谷-凸高为谷
陡崖-等高线重叠的地方
鞍部-两个山顶之间的地形部位
分层设色地形图
地形剖面图
五种基本定类型
直观表示地面上沿某一方向地势的起伏和坡度的陡缓
LN
