第五章 凸透镜成像规律专题练习 课件（41张PPT）

第五章
凸透镜及其应用
人教版
八年级专题练习
复习导入
知识讲解
一、概念辨析
例1：（2020江苏苏州）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至40cm刻度处，移动光屏，在光屏上能观察到（　　）
（一）凸透镜成像规律
A．倒立、缩小的实像
B．倒立、放大的实像
C．正立、放大的实像
D．光屏上不能呈现像
D

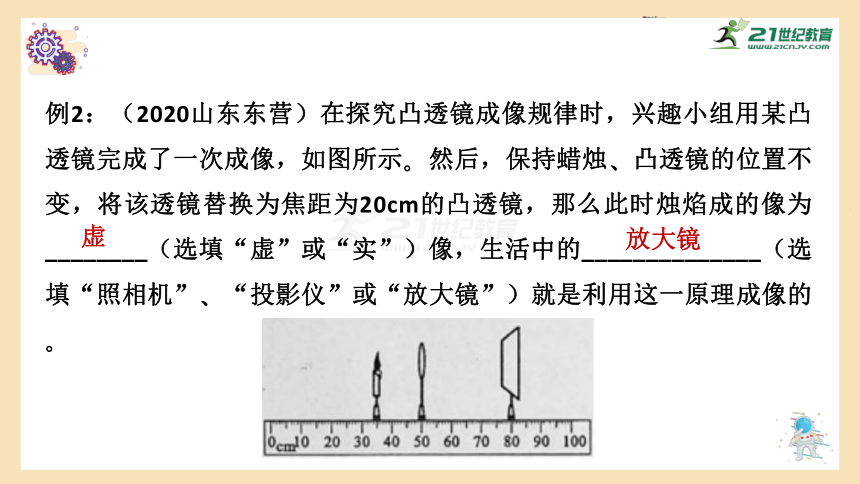

例2：（2020山东东营）在探究凸透镜成像规律时，兴趣小组用某凸透镜完成了一次成像，如图所示?然后，保持蜡烛?凸透镜的位置不变，将该透镜替换为焦距为20cm的凸透镜，那么此时烛焰成的像为________（选填“虚”或“实”）像，生活中的______________（选填“照相机”?“投影仪”或“放大镜”）就是利用这一原理成像的?
虚
放大镜
练习1：（2020泰安）小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18cm的位置时，在光屏上观察到倒立放大清晰的像。他判断凸透镜焦距可能是①6cm、②9cm、③12cm、④16cm，其中正确的是（
）
A．①②
B．②③
C．①④
D．③④
D
练习2：（2020衡阳）.一位同学利用如图所示的装置探究凸透镜成像规律，他先用焦距为20cm的凸透镜进行实验，在屏上得到清晰的像.接下来他想改用焦距为10cm的凸透镜继续进行实验，下列分析正确的有（
）
A.
要使光屏再次成清晰的像，可只将光屏向右移
B.
要使光屏再次成清晰的像，可只将蜡烛向右移
C.若只移动光屏重新得到清晰的像，像将变大
D.若只移动蜡烛重新得到清晰的像，像将变大
?
BD
练习3：(2020自贡)在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（　　）
A.
透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动
B.
透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
C.
透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动
D.
透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动
A

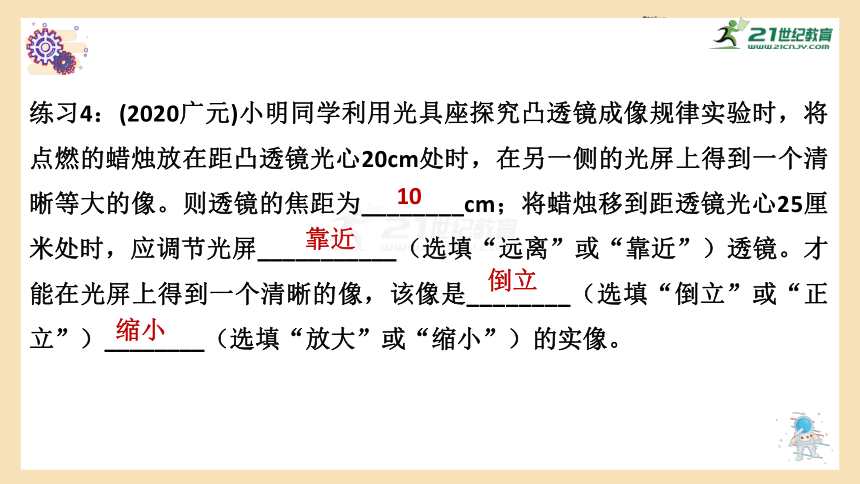

练习4：(2020广元)小明同学利用光具座探究凸透镜成像规律实验时，将点燃的蜡烛放在距凸透镜光心20cm处时，在另一侧的光屏上得到一个清晰等大的像。则透镜的焦距为________cm；将蜡烛移到距透镜光心25厘米处时，应调节光屏___________（选填“远离”或“靠近”）透镜。才能在光屏上得到一个清晰的像，该像是________（选填“倒立”或“正立”）________（选填“放大”或“缩小”）的实像。
10
靠近
倒立
缩小
练习5：（2020巴中）如图所示，某同学在探究凸透镜成像规律的实验中，将焦距f
=10cm的凸透镜固定在光具座上50cm处，将光屏向______
（选填
“左”或“右”）移动，才能在光屏上观察到烛焰清晰倒立__________
（选填
“放大”、“等大”或“缩小”）的像，利用该类透镜可以矫正____________眼（选填
“近视”或“远视"）。
左
缩小
远视
练习6：（2020山东临沂）当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。下列判断正确的是（　　）
A．该凸透镜的焦距是10cm
B．光屏上像的特点与照相机相同
C．仅将凸透镜移至60cm刻度线处，光屏上可再次成清晰的像
D．仅将蜡烛移至20cm刻度线处，光屏上模糊成像类似远视眼?
C

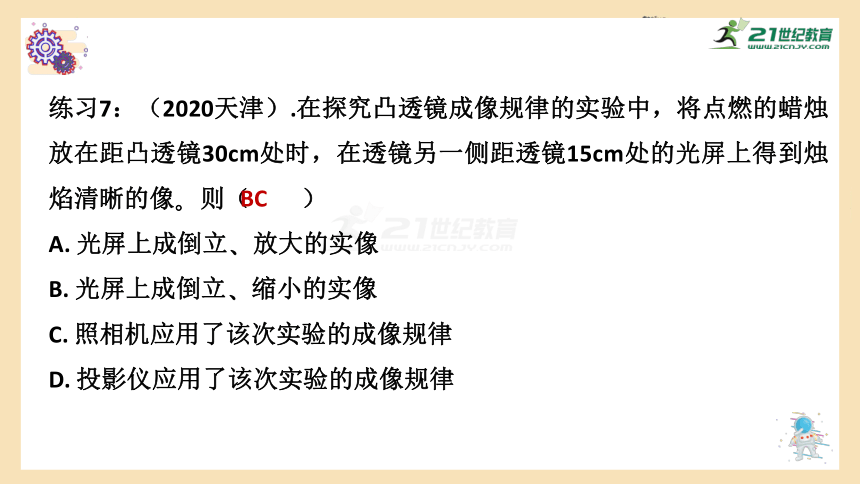

练习7：（2020天津）.在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处时，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像?则（　　）
A.
光屏上成倒立?放大的实像
B.
光屏上成倒立?缩小的实像
C.
照相机应用了该次实验的成像规律
D.
投影仪应用了该次实验的成像规律
BC

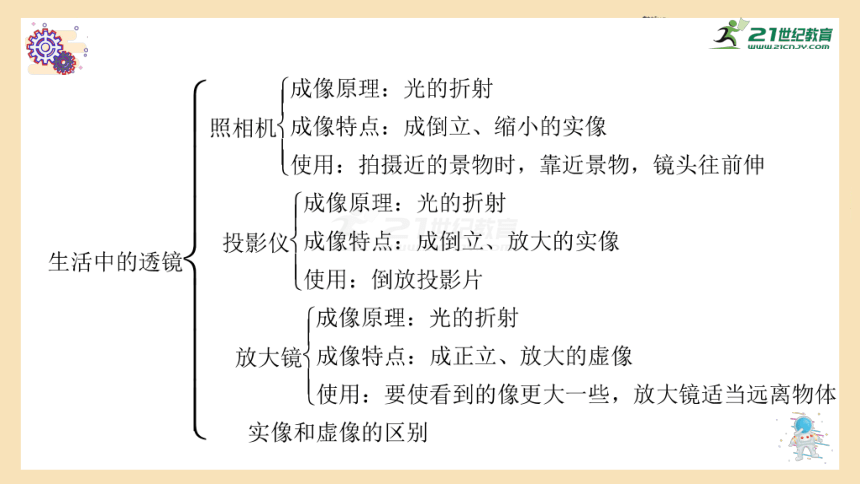

（二）生活中的透镜
例1：（2020杭州）照相机和放大镜都是凸透镜成像原理的具体应用。对应右图,下列关于照相机、放大镜使用和成像的说法正确的是（
）
A.照相机:被拍物体应在甲区域内,成倒立缩小实像
B.照相机:被拍物体应在乙区域内,成倒立缩小实像
C.放大镜:被观察物体应在乙区域内,成正立放大虚像
D.放大镜:被观察物体应在内区域内,成正立放大实像
?
A
例2：（2020年浙江台州）为满足特殊人群的需求，有一种眼镜的镜片可以改变(如图甲)，它的改变是通过在透明的薄膜中注人或抽出光学液体来实现。图乙是某人看远处物体时的成像情况，此时该人的视力缺陷和矫正时应选择的镜片是（
）
A．近视眼，镜片Ⅰ
B．近视眼，镜片Ⅱ
C．远视眼，镜片I
D．远视眼，镜片Ⅱ
A
?
练习1：（2020黑龙江省龙东）.如图所示，下列有关眼睛的示意图，远视眼是
__________
图，远视眼矫正是
___________
图。
?
丁
乙
练习2：(2020广元)下列有关光现象的说法，正确的是（　　）
A.
眼睛近视的同学可以用凹透镜进行矫正
B.
当人面镜时，人在镜中的像变得越来越大
C.
电影屏幕制成白色是因为白色屏幕能吸收各种色光
D.
阳光下，树木在地面上的影子是由于光的折射形成的
A
练习3：（2020湖北十堰）.如图是张老师利用手机直播网课的情景。手机的镜头相当于_____________。当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该________________（选填远离”或“靠近”）黑板，黑板上文字所成的像是_______________（选填“放大”或“缩小”）的像。
凸透镜
远离
缩小
练习4：(2020云南昆明)下列说法中正确的是（
）
A．放大镜是凹透镜
B．凸透镜总是成实像
C．凸透镜只能成倒立的像
D．凹透镜对光线有发散作用
D
练习5：（2020武汉）全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于-个凸透镜，像成在照相机的底片上，下列说法正确的是（
）
A.所成的像是缩小的实像
B.所成的像是缩小的虚像
C.所成的像是放大的实像
D.所成的像是放大的虚像
A
三、实验题
例1：探究凸透镜成像规律
（1）实验器材
凸透镜对光线的作用：会聚作用
烛焰、凸透镜和光屏三者的中心大致在同一高度的目的：使像成在光屏的中央
蜡烛可以用发光二极管代替的好处：成像稳定，亮度高，污染小，
光屏换成带有方格的光屏好处是：容易比较大小
光具座：使蜡烛、凸透镜和光屏三者在同一直线上
（2）光屏上得不到像的原因
A、凸透镜和光屏三者的中心不在同一高度
B、蜡烛在一倍焦距以内或蜡烛在焦点上
C、蜡烛在一倍焦距到二倍焦距之间，但离焦点过近，光具座不够长。
（3）小王实验时，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的
＿＿
方：，为了使烛焰的像能呈现在光屏中央，那么接下来他的操作是_________　．
将蜡烛向上调节、将凸透镜向下调节或光屏向上调节（答出一种即可）
上
（4）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为______________
（5）如图乙所示，在光屏上得到
_________________的实像，生活中　_______就是根据此原理制成的．
10cm
倒立、缩小、实像
照相机
（6）若将蜡烛向右移动少许，则应将光屏向________移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要________些（选填“大”或“小”）
右
大
（7）若将蜡烛向右移动一些，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________
A．凸透镜????B．凹透镜?
（8）如果用不透明纸板将凸透镜上半部分遮住，结果______
凸透镜
仍能成完整的像，但亮度变暗
（9）凸透镜上爬了一只蚂蚁，在光屏上能否看到蚂蚁的像，为什么？
（10）探究完成后，小雷和其他同学用焦距为8.0cm的凸透镜和蜡烛进行成像实验．从各组汇报数据中发现，当物距均为16.0cm时，有两个小组所测像距分别为19.0cm、13.0cm，与理论像距16.0cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因：_________________________
光屏上还没有出现清晰的像时就测出了像距
不能，因为物距在一倍焦距以内，成正立放大虚像
，光屏上不成像
（11）为了粗测凸透镜的焦距，小张在朝阳的照射下，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点．这个亮点________（选填“是”或“不是”）凸透镜的焦点位置，其理由是________　．）
凸透镜没有正对太阳光放置（太阳光没有平行于主光轴入射到凸透镜上）
不是
（12）小明将一只点燃的蜡烛放在凸透镜（f=10cm）前18cm处，光屏上得到了烛焰倒立、______的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有
_______作用，所以光屏上烛焰的像变模糊了，若想在光屏上重新得到清晰的像，他可将光屏
________凸透镜。
（13）毕业班的同学在拍毕业照时发现有一部分同学没有进入取景框，为了使全班同学都进入镜头
摄影师应该如何操作？
照相机远离同学，同时调节凸透镜靠近胶片
放大
会聚
靠近
练习1：（2020辽宁朝阳）在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成清晰的像。
(1)此时光屏上形成的是蜡烛________（填“放大”、“缩小”或“等大小”）的像；
(2)根据图中信息，可以推断本实验所使用凸透镜的焦距在______________________cm的范围之间；?
?
?
放大
15.0---22.5
(3)如果在蜡烛和凸透镜之间放置个凸透镜，若想在光屏上得到清晰的像，应将光屏向____________（填
“靠近”或“远离”）凸透镜的方向移动，该操作可以用来模拟_______________（填“近视眼”或“远视眼”）的矫正；
(4)如果从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是由于光的_______________
（填“折射”或“反射”）形成的。
靠近
远视眼
反射
练习2：（2020湖北随州）小明在做“探究凸透镜成像规律”的实验：
(1)在调整器材高度时，应______（选填“点燃”或“不点燃”）蜡烛；
(2)如图所示，此时光屏上出现烛焰清晰的像，日常生活中______（选填“照相机”、“投影仪”或“放大镜”）
就是利用这一成像规律工作的；
(3)如果保持透镜和蜡烛位置不变，
将光屏向左移动一小段距离，光屏上的像变模糊，要使光屏上重新得到烛焰清晰的像，则应该在透镜和蜡烛之间放置一个____＿＿＿__（选填“近视眼镜”或“远视眼镜”）。
点燃
投影仪
远视眼镜
课堂练习
1、（四川雅安）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（
）
A.
乙图中成的是倒立放大的实像，符合放大镜的成像原理
B.
乙图中成的是倒立放大的实像，符合照相机的成像原理
C.
乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
D.
在乙图中保持凸透镜的位置不变，
将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
D
2、（2020四川乐山）在“探究凸透镜成像的规律”实验中，下列说法正确的是（
）
A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像
B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像
C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像
D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
C
3、(2020遂宁)今年2月全国新型冠状病毒疫情十分严峻，为了尽可能避免交叉感染，全国首个测温5G警用巡逻机器人在广州设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的
________
(选填“照相机"、“投影仪”或“放大镜”)的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将
_________
(选填“变大”、“变小”或“不变”);
监控中心屏幕上的彩色画面是由红、
_________
、
蓝三种基本的色光按不同比例混合形成的.
?
照相机
变大
绿
4、（2020福建）小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前。那么（　　）
他可能患上近视眼，需用凸透镜矫正
B.
他可能患上近视眼，需用凹透镜矫正
C.
他可能患上远视眼，需用凸透镜矫正
D.
他可能患上远视眼，需用凹透镜矫正
B
5、（2020湖北鄂州）如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（　　）
A.
手机屏幕到透镜的距离应大于透镜的二信焦距
B.
白色墙上呈现的是手机画面倒立、放大的实像
C.
若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整
D.
从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射
B
板书设计
凸透镜
成像规律
生活中的透镜
作业布置
1、（2020宁波）在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10cm，光屏是用表面涂有白漆的铁板制成。小科把“F”发光物置于离凸透镜13cm处，移动光屏，在光屏上找到清晰的像，如图所示。小科看到光屏上像的形状和大小分别是（　　）
A.
、放大
B.
、放大
C.
、缩小
D.
、缩小
A
2、（2020四川甘孜）如图2所示，关于近视眼和远视眼，下列说法正确的是(
)
A.乙为远视眼，应佩戴凸透镜矫正
B.乙为近视眼，应佩戴凹透镜矫正
C.甲为远视眼，应佩戴凹透镜矫正
D.甲为近视眼，应佩戴凸透镜矫正?
A
3、（2020四川成都B卷）人工智能飞速发展的今天,智能配送机器人已被广泛使用,用户可通过人脸识别、输入(扫描)取货码等多种方式取货。图是某款机器人正在送货的情景,下列分析正确的是（　　　　）
A.机器人旁边的影子,是光的折射形成的
B.行人都能看见机器人,是由于阳光在它表面发生了镜面反射
C.用户进行人脸识别时,摄像头所成的像是倒立缩小的实像
D.阳光是由红、绿、蓝三种颜色的光混合而成的?
C
