2020-2021学年九年级物理人教版第十五章第二节《电流和电路》同步练习（word版有答案）

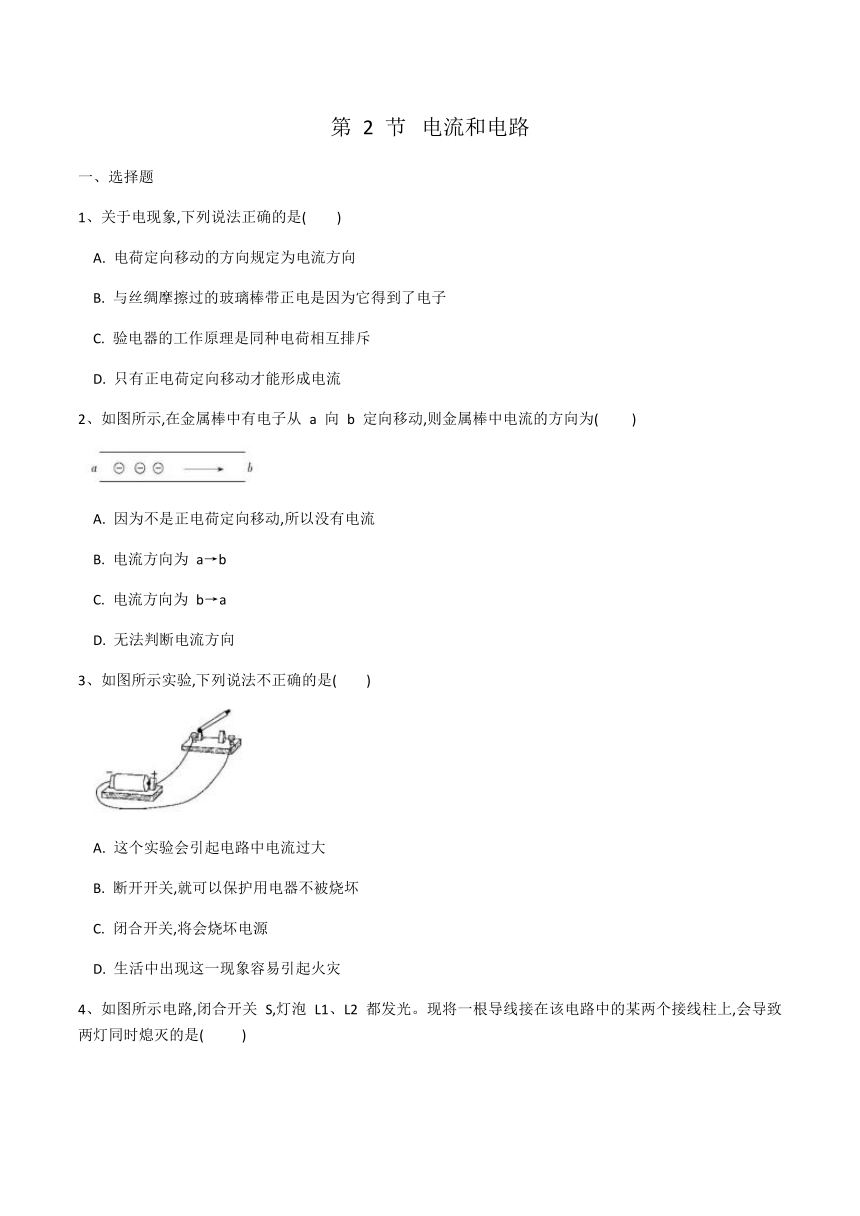

第
2
节
电流和电路
一、选择题
1、关于电现象,下列说法正确的是(
)
A.
电荷定向移动的方向规定为电流方向
B.
与丝绸摩擦过的玻璃棒带正电是因为它得到了电子
C.
验电器的工作原理是同种电荷相互排斥
D.
只有正电荷定向移动才能形成电流
2、如图所示,在金属棒中有电子从
a
向
b
定向移动,则金属棒中电流的方向为(
)
A.
因为不是正电荷定向移动,所以没有电流
B.
电流方向为
a→b
C.
电流方向为
b→a
D.
无法判断电流方向
3、如图所示实验,下列说法不正确的是(
)
A.
这个实验会引起电路中电流过大
B.
断开开关,就可以保护用电器不被烧坏
C.
闭合开关,将会烧坏电源
D.
生活中出现这一现象容易引起火灾
4、如图所示电路,闭合开关
S,灯泡
L1、L2
都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(
)
A.
a
和
b
B.
b
和
c
C.
c
和
d
D.
a
和
d

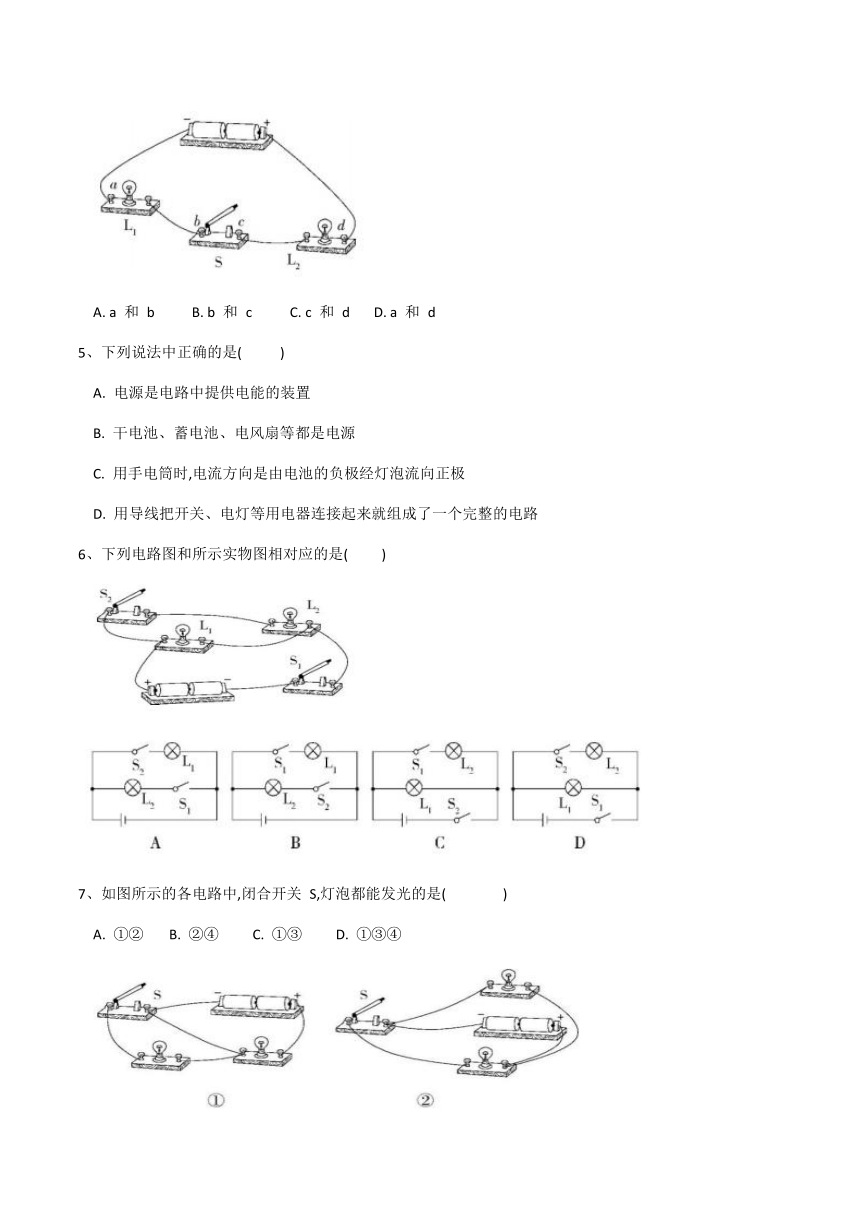

5、下列说法中正确的是(
)
A.
电源是电路中提供电能的装置
B.
干电池、蓄电池、电风扇等都是电源
C.
用手电筒时,电流方向是由电池的负极经灯泡流向正极
D.
用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
6、下列电路图和所示实物图相对应的是(
)
7、如图所示的各电路中,闭合开关
S,灯泡都能发光的是(
)
A.
①②
B.
②④
C.
①③
D.
①③④

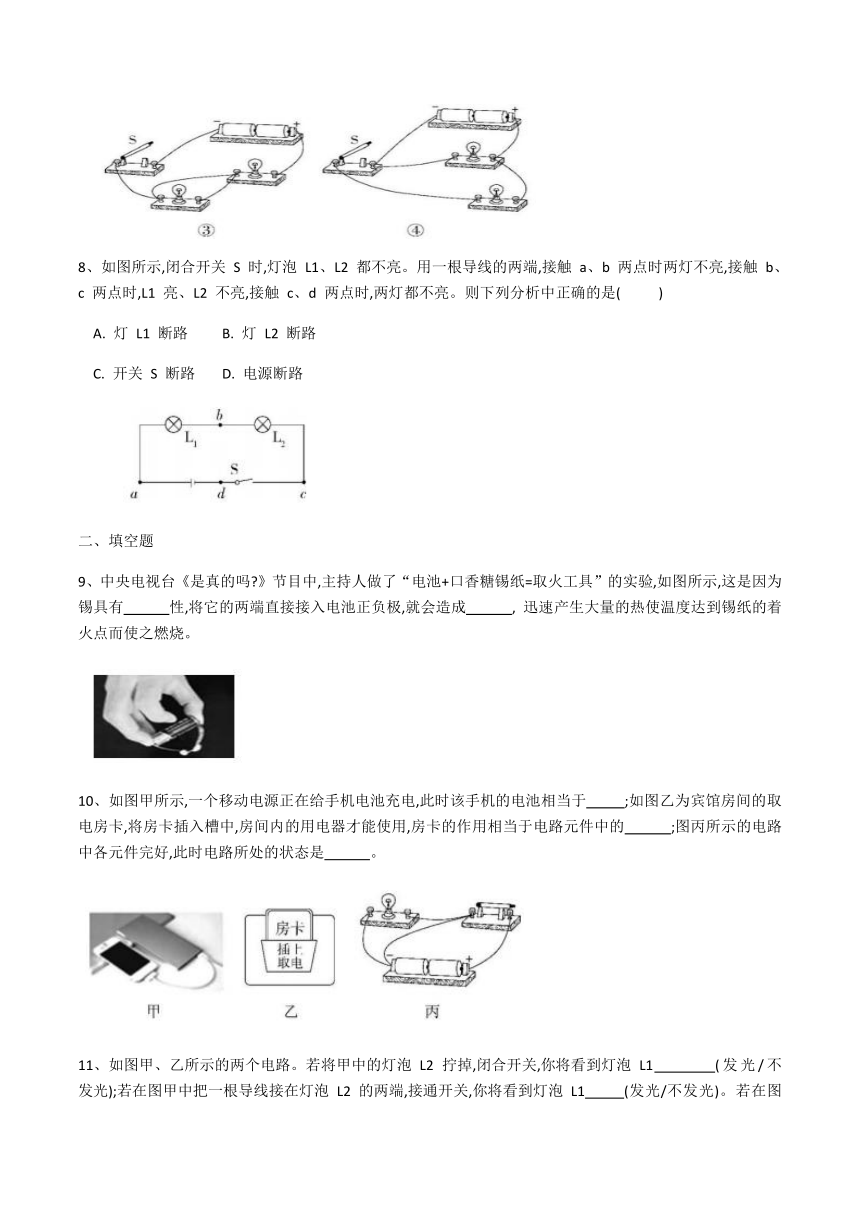

8、如图所示,闭合开关
S
时,灯泡
L1、L2
都不亮。用一根导线的两端,接触
a、b
两点时两灯不亮,接触
b、c
两点时,L1
亮、L2
不亮,接触
c、d
两点时,两灯都不亮。则下列分析中正确的是(
)
A.
灯
L1
断路
B.
灯
L2
断路
C.
开关
S
断路
D.
电源断路
二、填空题
9、中央电视台《是真的吗?》节目中,主持人做了“电池+口香糖锡纸=取火工具”的实验,如图所示,这是因为锡具有
性,将它的两端直接接入电池正负极,就会造成
,
迅速产生大量的热使温度达到锡纸的着火点而使之燃烧。
10、如图甲所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于
;如图乙为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的
;图丙所示的电路中各元件完好,此时电路所处的状态是
。
11、如图甲、乙所示的两个电路。若将甲中的灯泡
L2
拧掉,闭合开关,你将看到灯泡
L1
(发光/不发光);若在图甲中把一根导线接在灯泡
L2
的两端,接通开关,你将看到灯泡
L1
(发光/不发光)。若在图乙中把一根导线接在灯泡
L2的两端,接通开关,你将看到灯泡
L1
(发光/不发光),灯泡
L2
(发光/不发光)。
12、如图手电筒上金属按钮相当于基本电路的
;新能源汽车在充电时,其车载蓄电池相当于基本电路的
。
三、作图题
13、根据实物连接图在虚线框内画出对应的电路图。
四、实验探究题
14、小含想用刚学习的电路基本知识,连接一个电路。于是她找来一个干电池,一个小灯泡,一个开关和若干导线,连接成了如图所示的电路图。
（1）连接电路时,开关应处于
状态。当小含连接完最后一根导线时,小灯泡就发光了。小含认为电路连接的有问题,请你帮助小含在图中将错误的导线打个“×”,用笔画线代替导线画出正确的连接。
（2）改正错误后,闭合开关前,小灯泡不发光,这时的电路是
(填“通路”、“断路”或“短路”);闭合开关后,小灯泡发光,这时的电路是
(填“通路”、“断路”或“短路”)。由此可知,电路中开关的作用是
。
（3）电源在电路中是
(填“提供”或“消耗”)电能的装置。小含看到实验桌上有一个“+、-”极模糊不清的电池盒,她用一个
(填“电铃”或“发光二极管”)就可以判断出电源的“+、-”极。
答案
1、C
2、C
3、B
4、D
5、A
6、D
7、B
8、B
9、导电
短路
10、用电器
开关
电源短路
11、发光
不发光
发光
不发光
12、开关
用电器
13、
14、断开
断路
通路
控制电路的通断
提供
发光二极管
