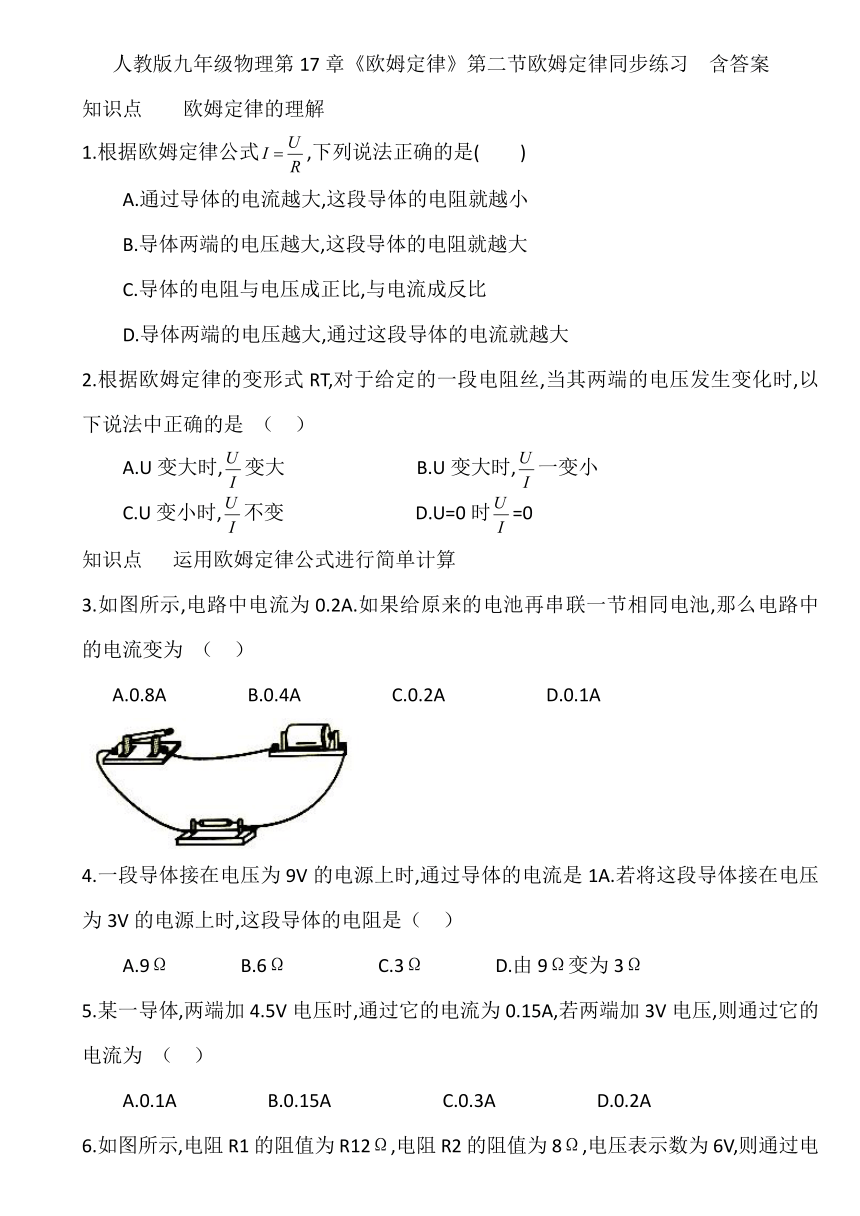

人教版九年级物理第17章《欧姆定律》第二节欧姆定律同步练习 含答案

人教版九年级物理第17章《欧姆定律》第二节欧姆定律同步练习
含答案
知识点
欧姆定律的理解
1.根据欧姆定律公式,下列说法正确的是(
)
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越大,这段导体的电阻就越大
C.导体的电阻与电压成正比,与电流成反比
D.导体两端的电压越大,通过这段导体的电流就越大
2.根据欧姆定律的变形式RT,对于给定的一段电阻丝,当其两端的电压发生变化时,以下说法中正确的是
（
）
A.U变大时,变大
B.U变大时,一变小
C.U变小时,不变
D.U=0时=0
知识点
运用欧姆定律公式进行简单计算
3.如图所示,电路中电流为0.2A.如果给原来的电池再串联一节相同电池,那么电路中的电流变为
（
）
A.0.8A
B.0.4A
C.0.2A
D.0.1A
4.一段导体接在电压为9V的电源上时,通过导体的电流是1A.若将这段导体接在电压为3V的电源上时,这段导体的电阻是（
）
A.9Ω
B.6Ω
C.3Ω
D.由9Ω变为3Ω
5.某一导体,两端加4.5V电压时,通过它的电流为0.15A,若两端加3V电压,则通过它的电流为
（
）
A.0.1A
B.0.15A
C.0.3A
D.0.2A

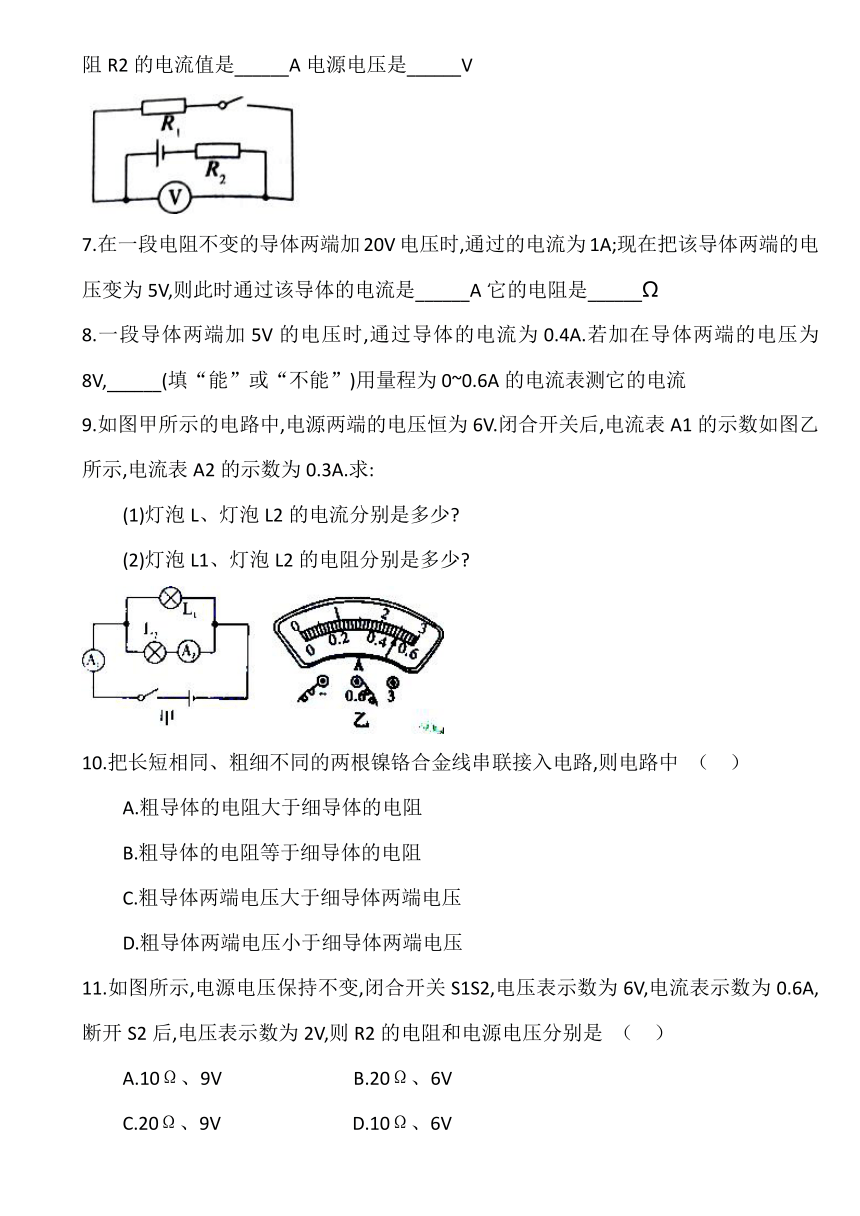

6.如图所示,电阻R1的阻值为R12Ω,电阻R2的阻值为8Ω,电压表示数为6V,则通过电阻R2的电流值是______A电源电压是______V
7.在一段电阻不变的导体两端加20V电压时,通过的电流为1A;现在把该导体两端的电压变为5V,则此时通过该导体的电流是______A它的电阻是______Ω
8.一段导体两端加5V的电压时,通过导体的电流为0.4A.若加在导体两端的电压为8V,______(填“能”或“不能”)用量程为0~0.6A的电流表测它的电流
9.如图甲所示的电路中,电源两端的电压恒为6V.闭合开关后,电流表A1的示数如图乙所示,电流表A2的示数为0.3A.求:
(1)灯泡L、灯泡L2的电流分别是多少?
(2)灯泡L1、灯泡L2的电阻分别是多少?
10.把长短相同、粗细不同的两根镍铬合金线串联接入电路,则电路中
（
）
A.粗导体的电阻大于细导体的电阻
B.粗导体的电阻等于细导体的电阻
C.粗导体两端电压大于细导体两端电压
D.粗导体两端电压小于细导体两端电压

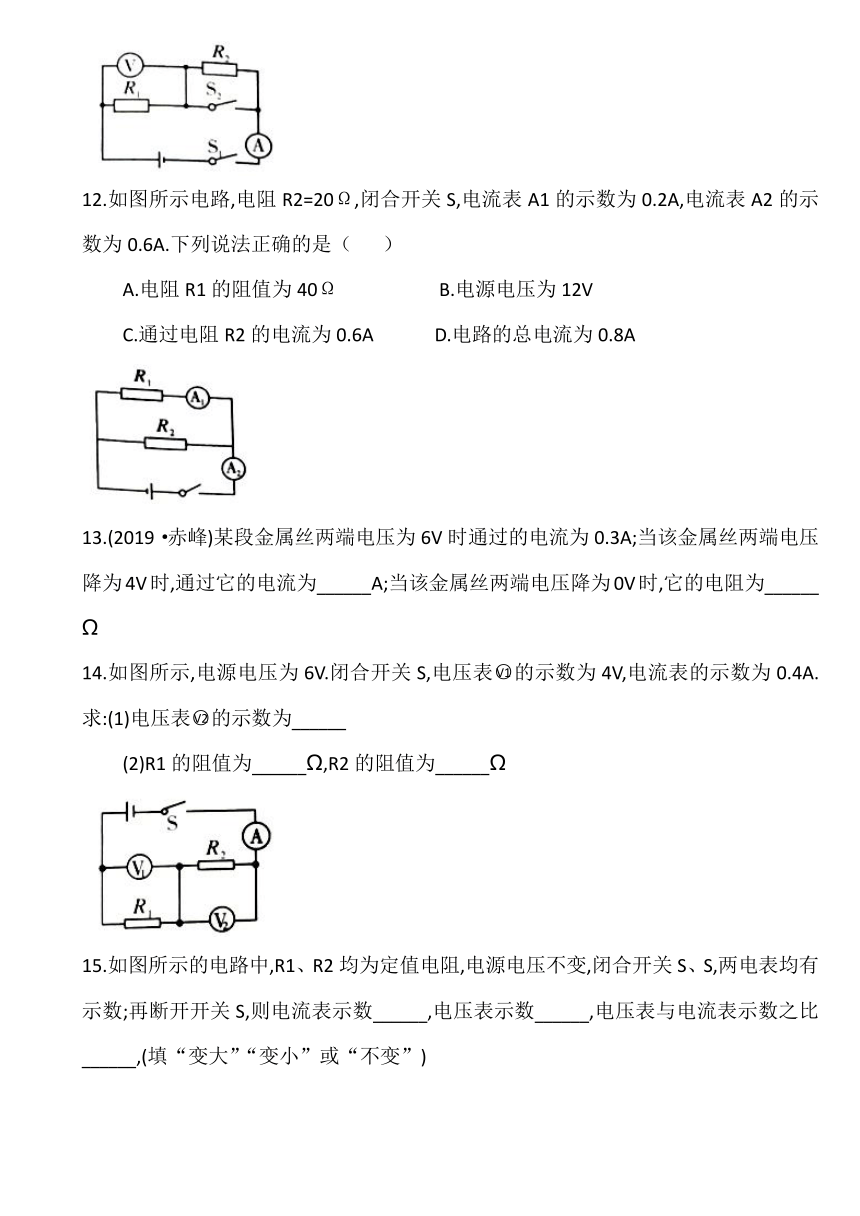

11.如图所示,电源电压保持不变,闭合开关S1S2,电压表示数为6V,电流表示数为0.6A,断开S2后,电压表示数为2V,则R2的电阻和电源电压分别是
（
）
A.10Ω、9V
B.20Ω、6V
C.20Ω、9V
D.10Ω、6V
12.如图所示电路,电阻R2=20Ω,闭合开关S,电流表A1的示数为0.2A,电流表A2的示数为0.6A.下列说法正确的是（
）
A.电阻R1的阻值为40Ω
B.电源电压为12V
C.通过电阻R2的电流为0.6A
D.电路的总电流为0.8A
13.(2019·赤峰)某段金属丝两端电压为6V时通过的电流为0.3A;当该金属丝两端电压降为4V时,通过它的电流为______A;当该金属丝两端电压降为0V时,它的电阻为______Ω
14.如图所示,电源电压为6V.闭合开关S,电压表的示数为4V,电流表的示数为0.4A.求:(1)电压表的示数为______
(2)R1的阻值为______Ω,R2的阻值为______Ω
15.如图所示的电路中,R1、R2均为定值电阻,电源电压不变,闭合开关S、S,两电表均有示数;再断开开关S,则电流表示数______,电压表示数______,电压表与电流表示数之比______,(填“变大”“变小”或“不变”)
16.在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图04所示,则由图可知,元件A的电阻为______,将A和B并联后接在电压为2.5V的电源两端,则电路中的总电流是______A
17.(2019·新疆)如图所示电路中,电阻R1的阻值为2Ω,当开关闭合后,电压表V1的示数为1V,V2的示数为2V.求:
(1)电源两端的电压;
(2)通过R1的电流和R2的阻值;
拓展在线
18.如图1所示,电源电压保持不变,R1=10Ω.当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图2线段AB表示求
(1)电源电压;
(2)滑片P滑到ab中点时电压表的示数.
答案
D
C
B
A
A
0.5
10
0.25
20
不能
0.2
0.3
30
20
D
B
A
0.2
20
2
10
5
变小
变小
不变
5
0.75
3V
4Ω
6
3
