1.由立体图形到视图

(共12张PPT)
从上面看
从左面看
从正面看
主视图
左视图
俯视图

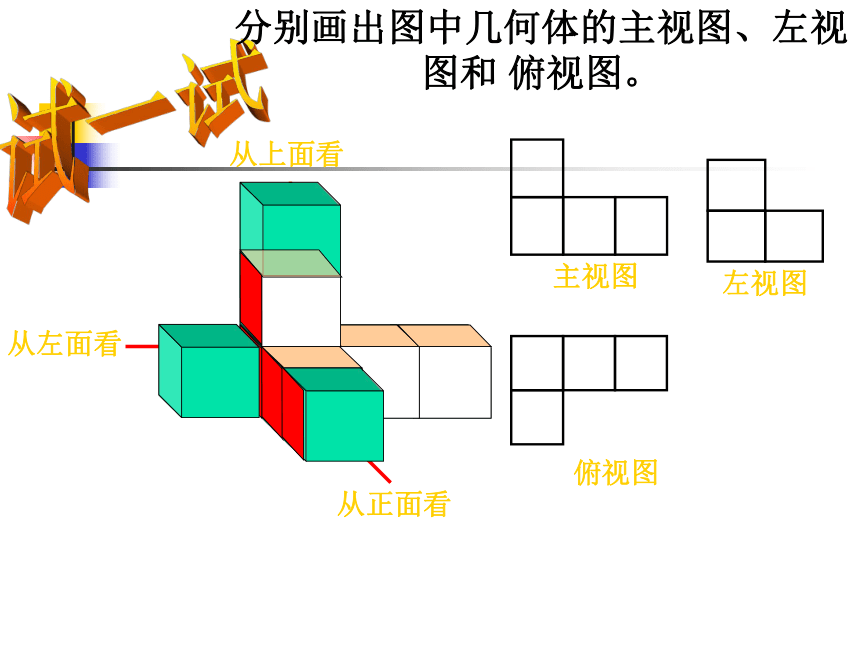

分别画出图中几何体的主视图、左视图和 俯视图。
主视图
左视图
俯视图

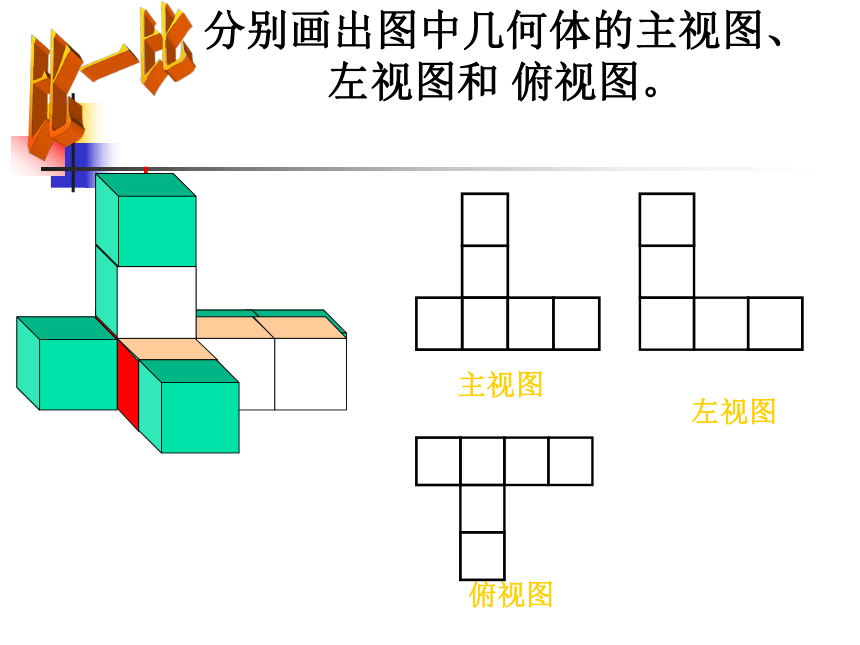

分别画出图中几何体的主视图、左视图和 俯视图。

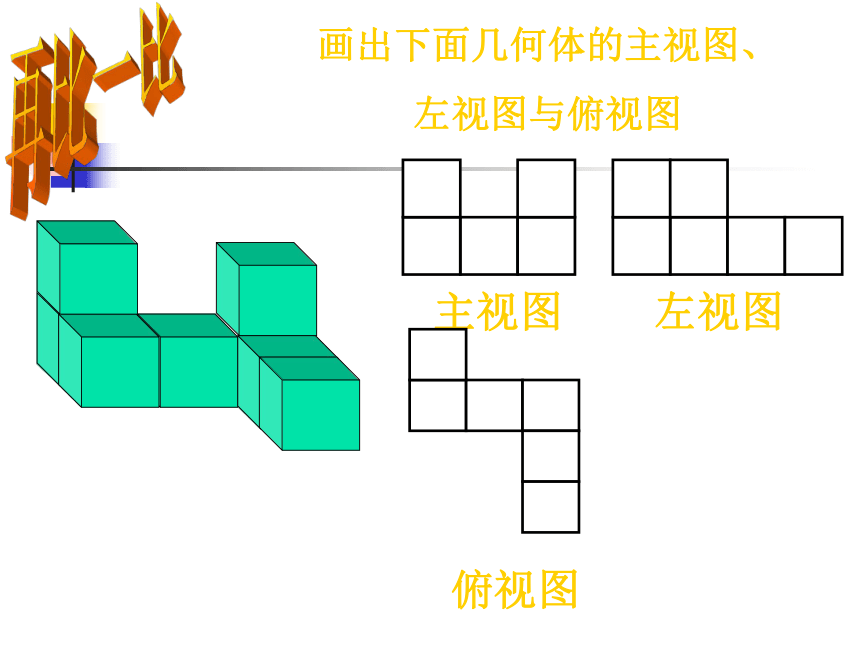

画出下面几何体的主视图、
左视图与俯视图
主视图
左视图
俯视图
如果知道一个物体的三视图，能画出这个物体吗？
3、根据三个视图，分别说出相应几何体的名称。
给出某些视图，你能想象出相应的几何体吗？
1．一个立体图形的三视图如图所示，那么它是 （ ）
A．圆锥
B．圆柱
C．三棱锥
D．四棱锥
2.根据下图的三个视图，分别想象相应的物体的形状。
（1）
（2）
根据下图的三视图，用小立方块搭出这个物体。
你能根据以下立方块组合体的三个视图, 搭出组合体的形状吗
用小立方块搭出符合下列三视图的几何体：
用小立方块搭出符合下列三视图的几何体,需要______块小立方块.
6
