视图（二）

?夻V 孨 21.ppt(共17张PPT)
师大数学学院 03E班 蹇晓妹
九年级数学多媒体课件之
二、画直棱柱的三视图

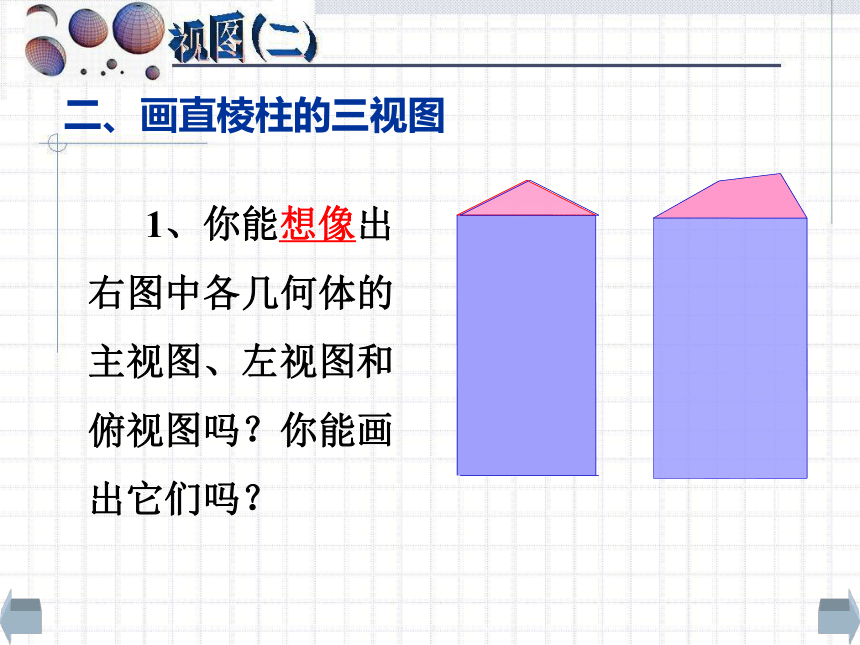

1、你能想像出右图中各几何体的主视图、左视图和俯视图吗？你能画出它们吗？
二、画直棱柱的三视图

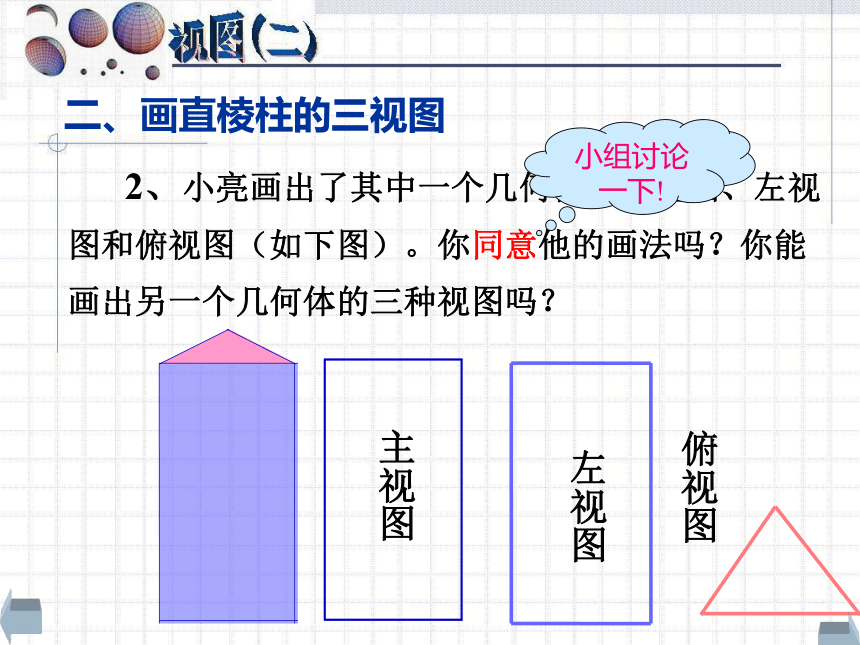

2、小亮画出了其中一个几何体的主视图、左视图和俯视图（如下图）。你同意他的画法吗？你能画出另一个几何体的三种视图吗？
主视图
小组讨论一下!
俯视图
左视图

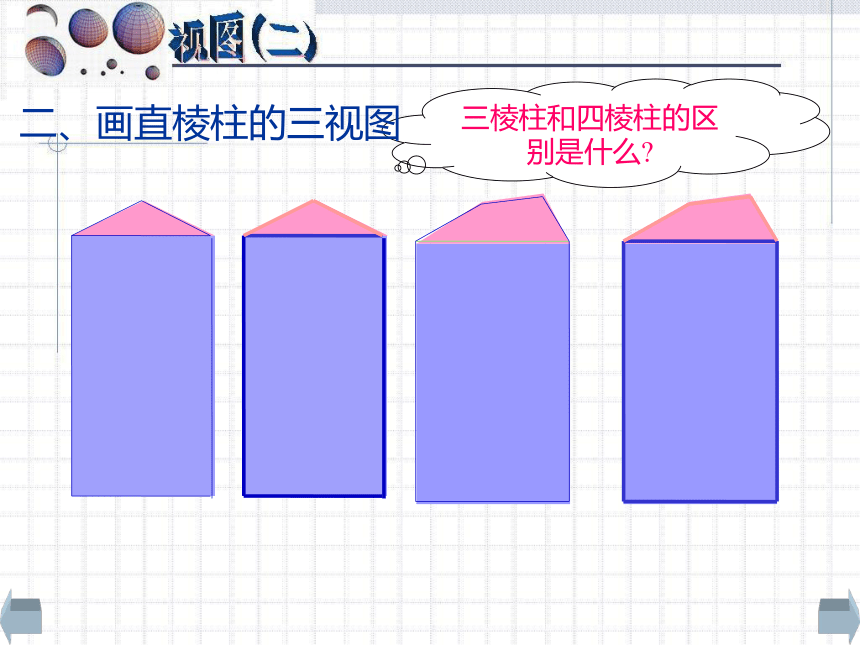

三棱柱和四棱柱的区别是什么
二、画直棱柱的三视图
二、画直棱柱的三视图

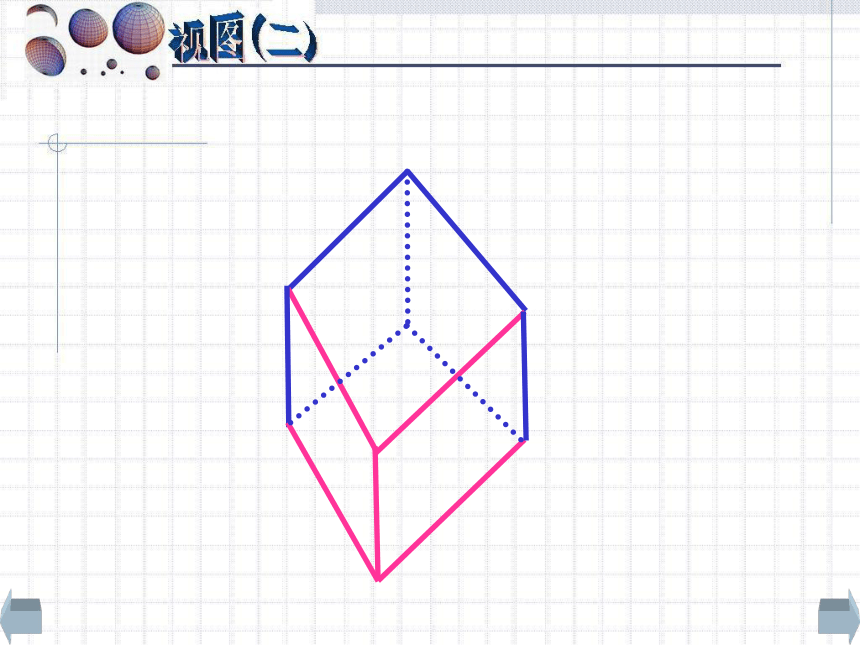

3、动画演示三视图的画法。
二、画直棱柱的三视图
4、画三视图时应注意的事项。
首先
确定 轮廓线
实物图有几条
在画视图时
看得见 实线
部分的轮廓线通常画
看不见 虚线
部分的轮廓线画成
主视图和左视图是否同样
宽
另
三、随堂练
已知某直三棱柱的俯视图如图所示，尝试画出它的主视图和左视图。
是不是错了
画法唯一吗
高度不明确
四、做一做、巩固练习
下图是底面为等腰梯形的四棱柱的俯视图，尝试画出它们的主视图和左视图，并与同伴进行交流。
为什么
位置不同
（1）
（2）
学生心得
通过这节课:
我知道了
我懂得了
我了解了
收获
本节课我们懂得了如何根据实物画直棱柱的三视图，以及根据三视图中的一个视图画另外两个视图，充分体现直棱柱与其视图之间的相互转化过程，还讨论了在画视图过程中应注意的事项。
合作性学习
观察法
知道了
了解了
画出这个几何体的三种视图。
扩展练习
