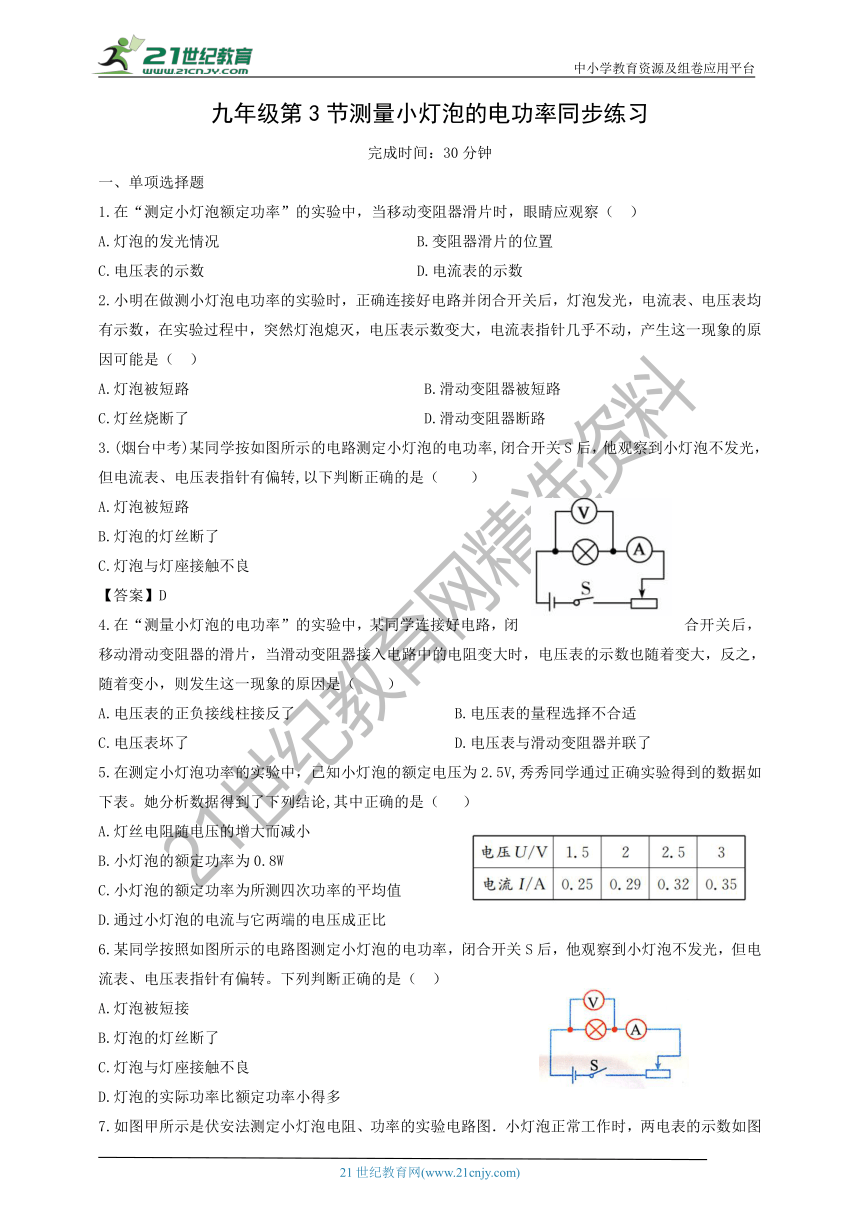

九年级第3节测量小灯泡的电功率同步练习
完成时间：30分钟
一、单项选择题
1.在“测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（
）
A.灯泡的发光情况
B.变阻器滑片的位置
C.电压表的示数
D.电流表的示数
2.小明在做测小灯泡电功率的实验时，正确连接好电路并闭合开关后，灯泡发光，电流表、电压表均有示数，在实验过程中，突然灯泡熄灭，电压表示数变大，电流表指针几乎不动，产生这一现象的原因可能是（
）
A.灯泡被短路
B.滑动变阻器被短路
C.灯丝烧断了
D.滑动变阻器断路
3.(烟台中考)某同学按如图所示的电路测定小灯泡的电功率,闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转,以下判断正确的是（
）
A.灯泡被短路
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
【答案】D
4.在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器接入电路中的电阻变大时，电压表的示数也随着变大，反之，随着变小，则发生这一现象的原因是（
）
A.电压表的正负接线柱接反了
B.电压表的量程选择不合适
C.电压表坏了
D.电压表与滑动变阻器并联了
5.在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V,秀秀同学通过正确实验得到的数据如下表。她分析数据得到了下列结论,其中正确的是（
）
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
6.某同学按照如图所示的电路图测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转。下列判断正确的是（
）
A.灯泡被短接
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
D.灯泡的实际功率比额定功率小得多

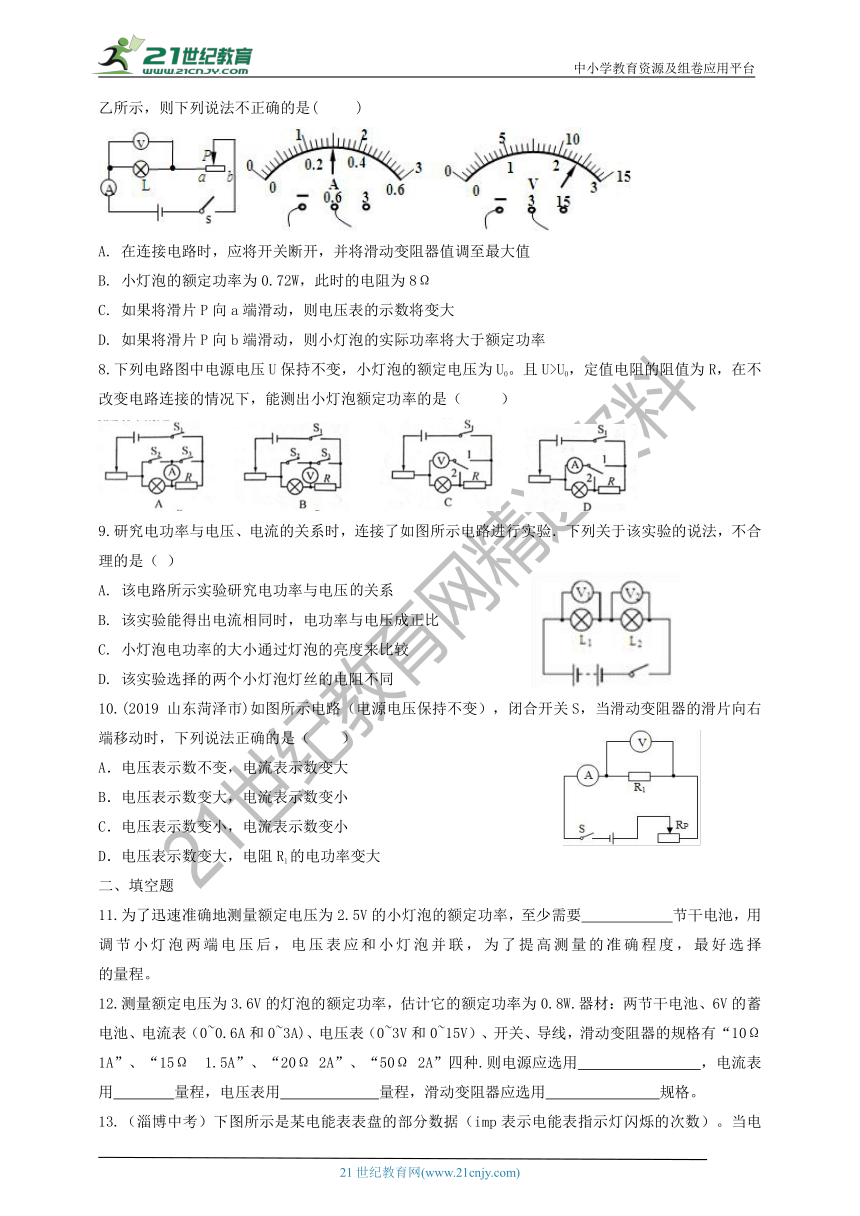

7.如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是(
)
A.
在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B.
小灯泡的额定功率为0.72W，此时的电阻为8Ω
C.
如果将滑片P向a端滑动，则电压表的示数将变大
D.
如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
8.下列电路图中电源电压U保持不变，小灯泡的额定电压为U0。且U>U0，定值电阻的阻值为R，在不改变电路连接的情况下，能测出小灯泡额定功率的是（
）
9.研究电功率与电压、电流的关系时，连接了如图所示电路进行实验．下列关于该实验的说法，不合理的是（
）
A.
该电路所示实验研究电功率与电压关系
B.
该实验能得出电流相同时，电功率与电压成正比
C.
小灯泡电功率的大小通过灯泡的亮度来比较
D.
该实验选择的两个小灯泡灯丝的电阻不同
10.(2019
山东菏泽市)如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）
A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
二、填空题
11.为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要
节干电池，用
调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选择
的量程。
12.测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.8W.器材：两节干电池、6V的蓄电池、电流表（0~0.6A和0~3A)、电压表（0~3V和0~15V）、开关、导线，滑动变阻器的规格有“10Ω
1A”、“15Ω?1.5A”、“20Ω
2A”、“50Ω
2A”四种.则电源应选用
，电流表用
量程，电压表用
量程，滑动变阻器应选用
规格。

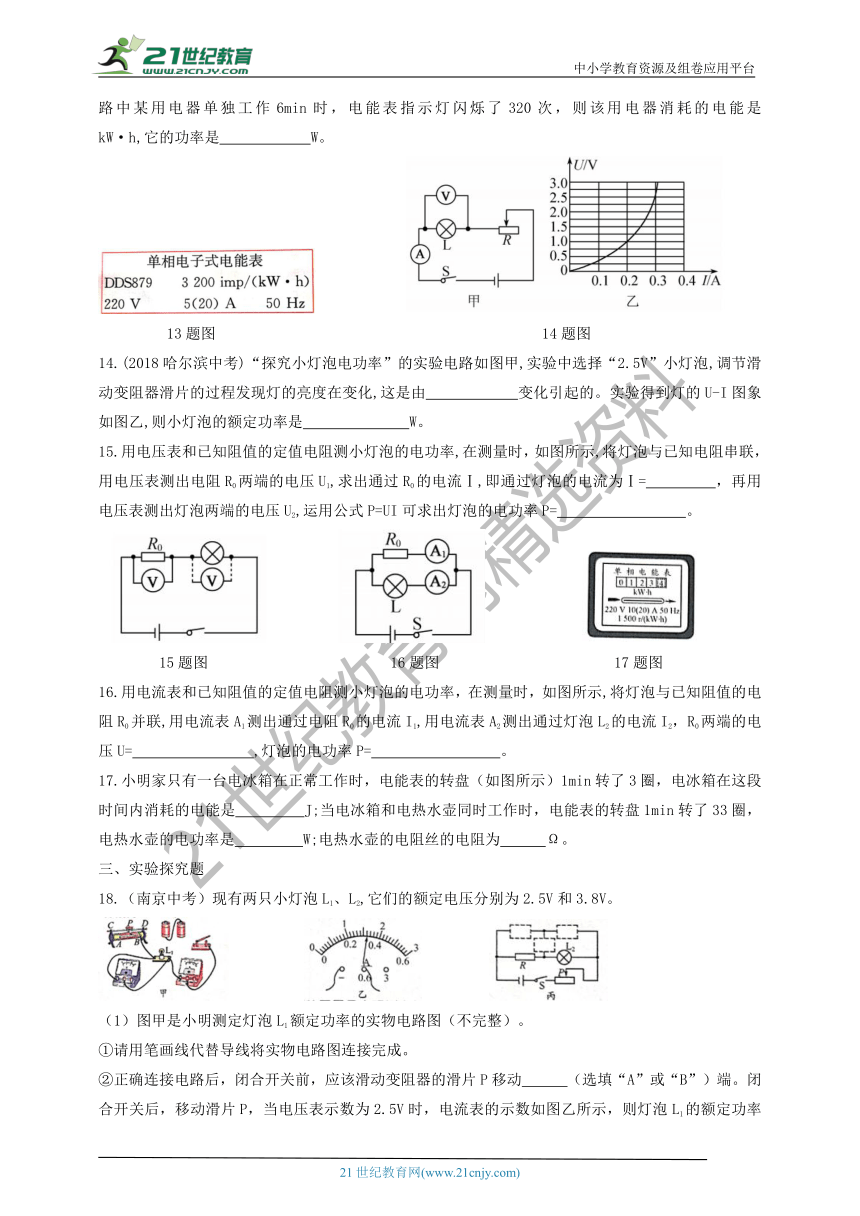

13.（淄博中考）下图所示是某电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作6min时，电能表指示灯闪烁了320次，则该用电器消耗的电能是
kW·h,它的功率是
W。
13题图
14题图
14.(2018哈尔滨中考)“探究小灯泡电功率”的实验电路如图甲,实验中选择“2.5V”小灯泡,调节滑动变阻器滑片的过程发现灯的亮度在变化,这是由
变化引起的。实验得到灯的U-I图象如图乙,则小灯泡的额定功率是
W。
15.用电压表和已知阻值的定值电阻测小灯泡的电功率,在测量时，如图所示,将灯泡与已知电阻串联，用电压表测出电阻R0两端的电压U1,求出通过R0的电流Ⅰ,即通过灯泡的电流为Ⅰ=
，再用电压表测出灯泡两端的电压U2,运用公式P=UI可求出灯泡的电功率P=
。
15题图
16题图
17题图
16.用电流表和已知阻值的定值电阻测小灯泡的电功率，在测量时，如图所示,将灯泡与已知阻值的电阻R0并联,用电流表A1测出通过电阻R0的电流I1,用电流表A2测出通过灯泡L2的电流I2，R0两端的电压U=
,灯泡的电功率P=
。
17.小明家只有一台电冰箱在正常工作时，电能表的转盘（如图所示）1min转了3圈，电冰箱在这段时间内消耗的电能是
J;当电冰箱和电热水壶同时工作时，电能表的转盘1min转了33圈，电热水壶的电功率是
W;电热水壶的电阻丝的电阻为
Ω。
三、实验探究题
18.（南京中考）现有两只小灯泡L1、L2,它们的额定电压分别为2.5V和3.8V。
（1）图甲是小明测定灯泡L1额定功率的实物电路图（不完整）。
①请用笔画线代替导线将实物电路图连接完成。
②正确连接电路后，闭合开关前，应该滑动变阻器的滑片P移动
（选填“A”或“B”）端。闭合开关后，移动滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡L1的额定功率为
W。

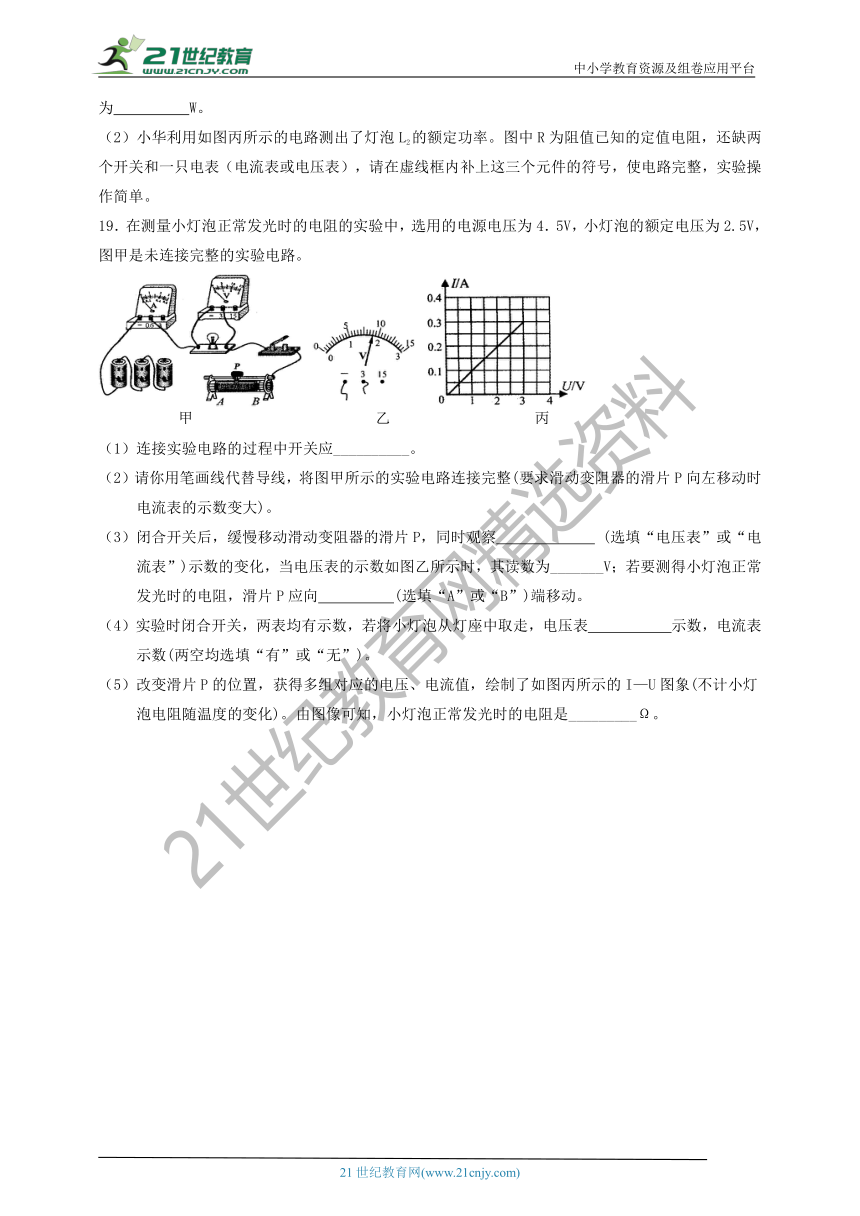

（2）小华利用如图丙所示的电路测出了灯泡L2的额定功率。图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单。
19．在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2.5V，图甲是未连接完整的实验电路。
（1）连接实验电路的过程中开关应__________。
（2）请你用笔画线代替导线，将图甲所示的实验电路连接完整(要求滑动变阻器的滑片P向左移动时电流表的示数变大)。
（3）闭合开关后，缓慢移动滑动变阻器的滑片P，同时观察
(选填“电压表”或“电流表”)示数的变化，当电压表的示数如图乙所示时，其读数为_______V；若要测得小灯泡正常发光时的电阻，滑片P应向
(选填“A”或“B”)端移动。
（4）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表
示数，电流表
示数(两空均选填“有”或“无”)。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I—U图象(不计小灯泡电阻随温度的变化)。由图像可知，小灯泡正常发光时的电阻是_________Ω。

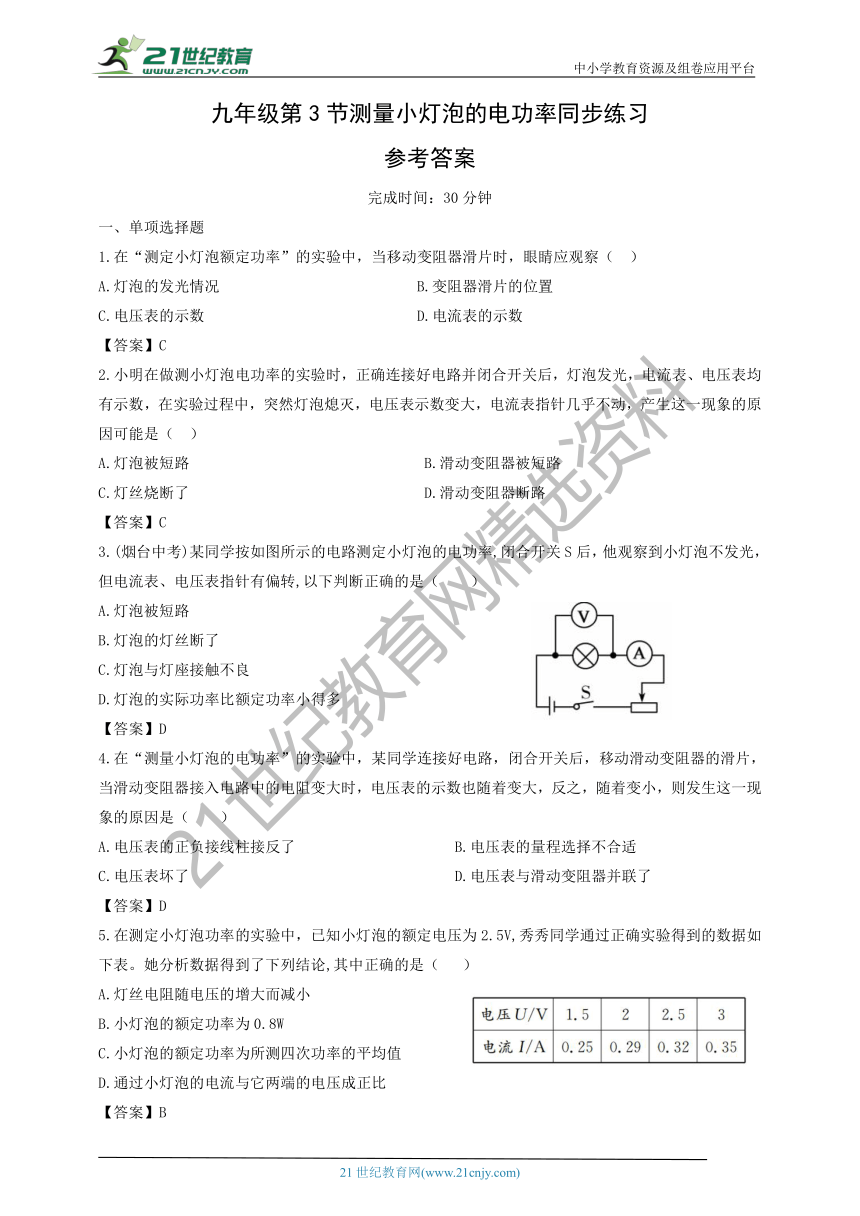

九年级第3节测量小灯泡的电功率同步练习
参考答案
完成时间：30分钟
一、单项选择题
1.在“测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（
）
A.灯泡的发光情况
B.变阻器滑片的位置
C.电压表的示数
D.电流表的示数
【答案】C
2.小明在做测小灯泡电功率的实验时，正确连接好电路并闭合开关后，灯泡发光，电流表、电压表均有示数，在实验过程中，突然灯泡熄灭，电压表示数变大，电流表指针几乎不动，产生这一现象的原因可能是（
）
A.灯泡被短路
B.滑动变阻器被短路
C.灯丝烧断了
D.滑动变阻器断路
【答案】C
3.(烟台中考)某同学按如图所示的电路测定小灯泡的电功率,闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转,以下判断正确的是（
）
A.灯泡被短路
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
D.灯泡的实际功率比额定功率小得多
【答案】D
4.在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器接入电路中的电阻变大时，电压表的示数也随着变大，反之，随着变小，则发生这一现象的原因是（
）
A.电压表的正负接线柱接反了
B.电压表的量程选择不合适
C.电压表坏了
D.电压表与滑动变阻器并联了
【答案】D
5.在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V,秀秀同学通过正确实验得到的数据如下表。她分析数据得到了下列结论,其中正确的是（
）
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
【答案】B
6.某同学按照如图所示的电路图测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转。下列判断正确的是（
）
A.灯泡被短接
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
D.灯泡的实际功率比额定功率小得多
【答案】D
7.如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是(
)
A.
在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B.
小灯泡的额定功率为0.72W，此时的电阻为8Ω
C.
如果将滑片P向a端滑动，则电压表的示数将变大
D.
如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
【答案】D
8.下列电路图中电源电压U保持不变，小灯泡的额定电压为U0。且U>U0，定值电阻的阻值为R，在不改变电路连接的情况下，能测出小灯泡额定功率的是（
）
【答案】C
9.研究电功率与电压、电流的关系时，连接了如图所示电路进行实验．下列关于该实验的说法，不合理的是（
）
A.
该电路所示实验研究电功率与电压关系
B.
该实验能得出电流相同时，电功率与电压成正比
C.
小灯泡电功率的大小通过灯泡的亮度来比较
D.
该实验选择的两个小灯泡灯丝的电阻不同
【答案】B
10.(2019
山东菏泽市)如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）
A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
【答案】D
二、填空题
11.为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要
节干电池，用
调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选择
的量程。
【答案】2
滑动变阻器
0-3V
12.测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.8W.器材：两节干电池、6V的蓄电池、电流表（0~0.6A和0~3A)、电压表（0~3V和0~15V）、开关、导线，滑动变阻器的规格有“10Ω
1A”、“15Ω?1.5A”、“20Ω
2A”、“50Ω
2A”四种.则电源应选用
，电流表用
量程，电压表用
量程，滑动变阻器应选用
规格。
【答案】6V的蓄电池
0-0.6A
0-15V
“15Ω?1.5A”
13.（淄博中考）下图所示是某电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作6min时，电能表指示灯闪烁了320次，则该用电器消耗的电能是
kW·h,它的功率是
W。
13题图
14题图
【答案】0.1
1000
14.(2018哈尔滨中考)“探究小灯泡电功率”的实验电路如图甲,实验中选择“2.5V”小灯泡,调节滑动变阻器滑片的过程发现灯的亮度在变化,这是由
变化引起的。实验得到灯的U-I图象如图乙,则小灯泡的额定功率是
W。
【答案】灯泡的实际功率
0.75
15.用电压表和已知阻值的定值电阻测小灯泡的电功率,在测量时，如图所示,将灯泡与已知电阻串联，用电压表测出电阻R0两端的电压U1,求出通过R0的电流Ⅰ,即通过灯泡的电流为Ⅰ=
，再用电压表测出灯泡两端的电压U2,运用公式P=UI可求出灯泡的电功率P=
。
15题图
16题图
17题图
【答案】
16.用电流表和已知阻值的定值电阻测小灯泡的电功率，在测量时，如图所示,将灯泡与已知阻值的电阻R0并联,用电流表A1测出通过电阻R0的电流I1,用电流表A2测出通过灯泡L2的电流I2，R0两端的电压U=
,灯泡的电功率P=
。
【答案】
17.小明家只有一台电冰箱在正常工作时，电能表的转盘（如图所示）1min转了3圈，电冰箱在这段时间内消耗的电能是
J;当电冰箱和电热水壶同时工作时，电能表的转盘1min转了33圈，电热水壶的电功率是
W;电热水壶的电阻丝的电阻为
Ω。
【答案】7200
1200
40
三、实验探究题
18.（南京中考）现有两只小灯泡L1、L2,它们的额定电压分别为2.5V和3.8V。
（1）图甲是小明测定灯泡L1额定功率的实物电路图（不完整）。
①请用笔画线代替导线将实物电路图连接完成。
②正确连接电路后，闭合开关前，应该滑动变阻器的滑片P移动
（选填“A”或“B”）端。闭合开关后，移动滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡L1的额定功率为
W。
（2）小华利用如图丙所示的电路测出了灯泡L2的额定功率。图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单。
【答案】
（1）①如图
②
A
0.8
（2）如图
19．在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2.5V，图甲是未连接完整的实验电路。
（1）连接实验电路的过程中开关应__________。
（2）请你用笔画线代替导线，将图甲所示的实验电路连接完整(要求滑动变阻器的滑片P向左移动时电流表的示数变大)。
（3）闭合开关后，缓慢移动滑动变阻器的滑片P，同时观察
(选填“电压表”或“电流表”)示数的变化，当电压表的示数如图乙所示时，其读数为_______V；若要测得小灯泡正常发光时的电阻，滑片P应向
(选填“A”或“B”)端移动。
（4）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表
示数，电流表
示数(两空均选填“有”或“无”)。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I—U图象(不计小灯泡电阻随温度的变化)。由图像可知，小灯泡正常发光时的电阻是_________Ω。
【答案】5．（1）断开
（2）略
（3）电压表
1.8
B
A
（4）有
无
（5）10
