3年中考1年模拟（十四） 简单电路与欧姆定律（含答案）

中小学教育资源及组卷应用平台

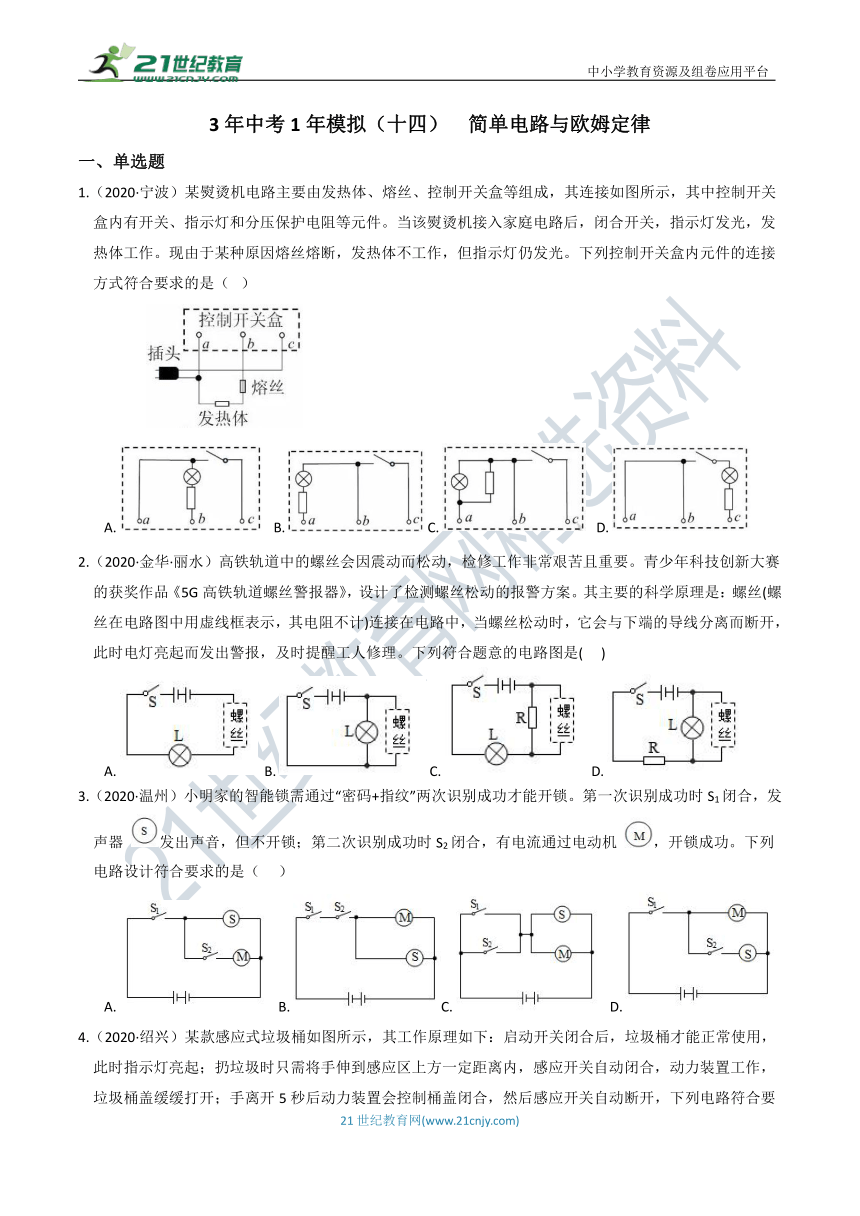

3年中考1年模拟（十四）
简单电路与欧姆定律
一、单选题
1.（2020·宁波）某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（
?）
A.????B.?C.????D.?
2.（2020·金华·丽水）高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品《5G高铁轨道螺丝警报器》，设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝(螺丝在电路图中用虚线框表示，其电阻不计)连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是(???
)
A.??B.?C.??D.?
3.（2020·温州）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器
发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机
，开锁成功。下列电路设计符合要求的是（
???）
A.?B.?C.????D.?

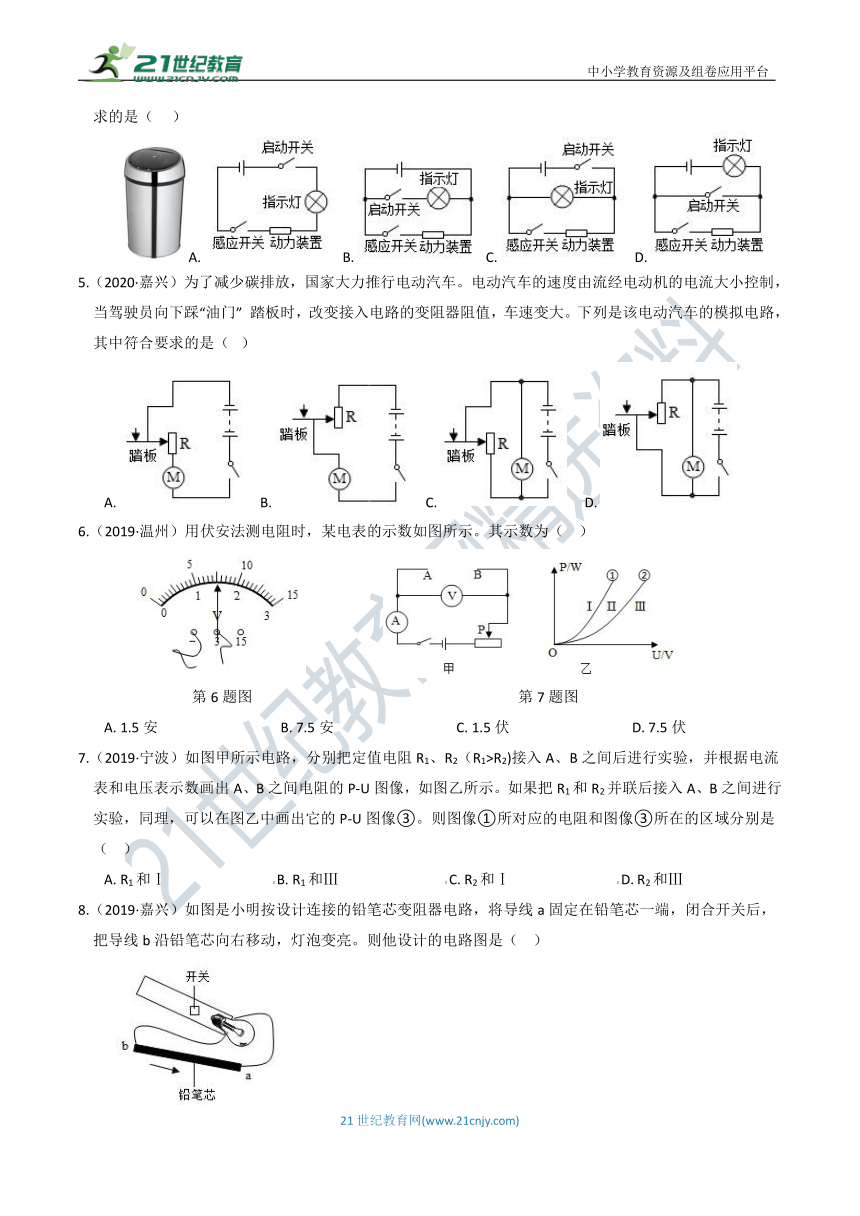

4.（2020·绍兴）某款感应式垃圾桶如图所示，其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是（
???）
A.??B.?C.??D.?
5.（2020·嘉兴）为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩“油门”
踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（
?）
A.??B.???C.?????D.?
6.（2019·温州）用伏安法测电阻时，某电表的示数如图所示。其示数为（??
）
第6题图
第7题图
A.?1.5安???????????????????????????????????B.?7.5安???????????????????????????????????C.?1.5伏???????????????????????????????????D.?7.5伏
7.（2019·宁波）如图甲所示电路，分别把定值电阻R1、R2（R1>R2)接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P-U图像，如图乙所示。如果把R1和R2并联后接入A、B之间进行实验，同理，可以在图乙中画出它的P-U图像③。则图像①所对应的电阻和图像③所在的区域分别是（??
）
A.?R1和Ⅰ???????????????????????????????B.?R1和Ⅲ???????????????????????????????C.?R2和Ⅰ???????????????????????????????D.?R2和Ⅲ

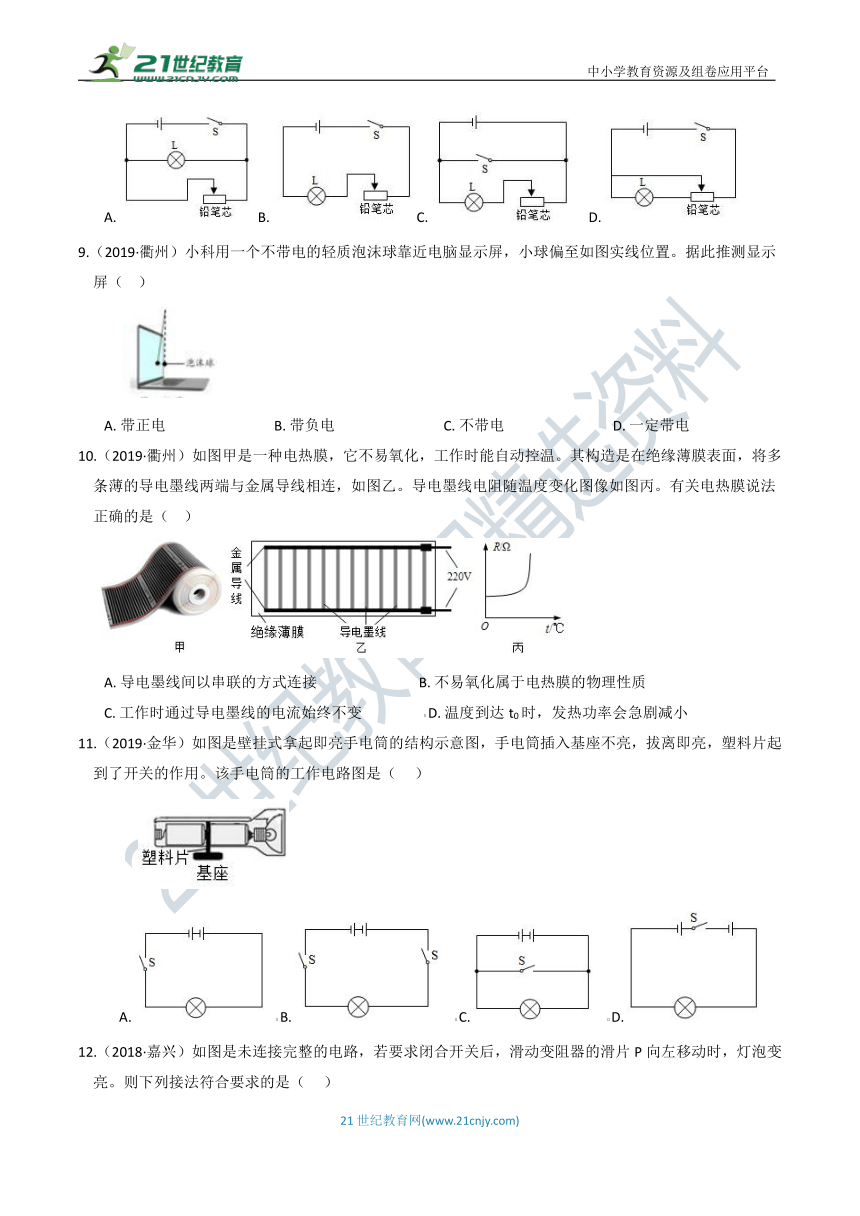

8.（2019·嘉兴）如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。则他设计的电路图是（??
）
A.??B.?C.?????D.?
9.（2019·衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（??
）
A.?带正电???????????????????????????????B.?带负电???????????????????????????????C.?不带电???????????????????????????????D.?一定带电
10.（2019·衢州）如图甲是一种电热膜，它不易氧化，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。导电墨线电阻随温度变化图像如图丙。有关电热膜说法正确的是（??
）
A.?导电墨线间以串联的方式连接?????????????????????????????B.?不易氧化属于电热膜的物理性质
C.?工作时通过导电墨线的电流始终不变??????????????????D.?温度到达t0时，发热功率会急剧减小
11.（2019·金华）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（?
??）
A.????B.?????C.?????D.?

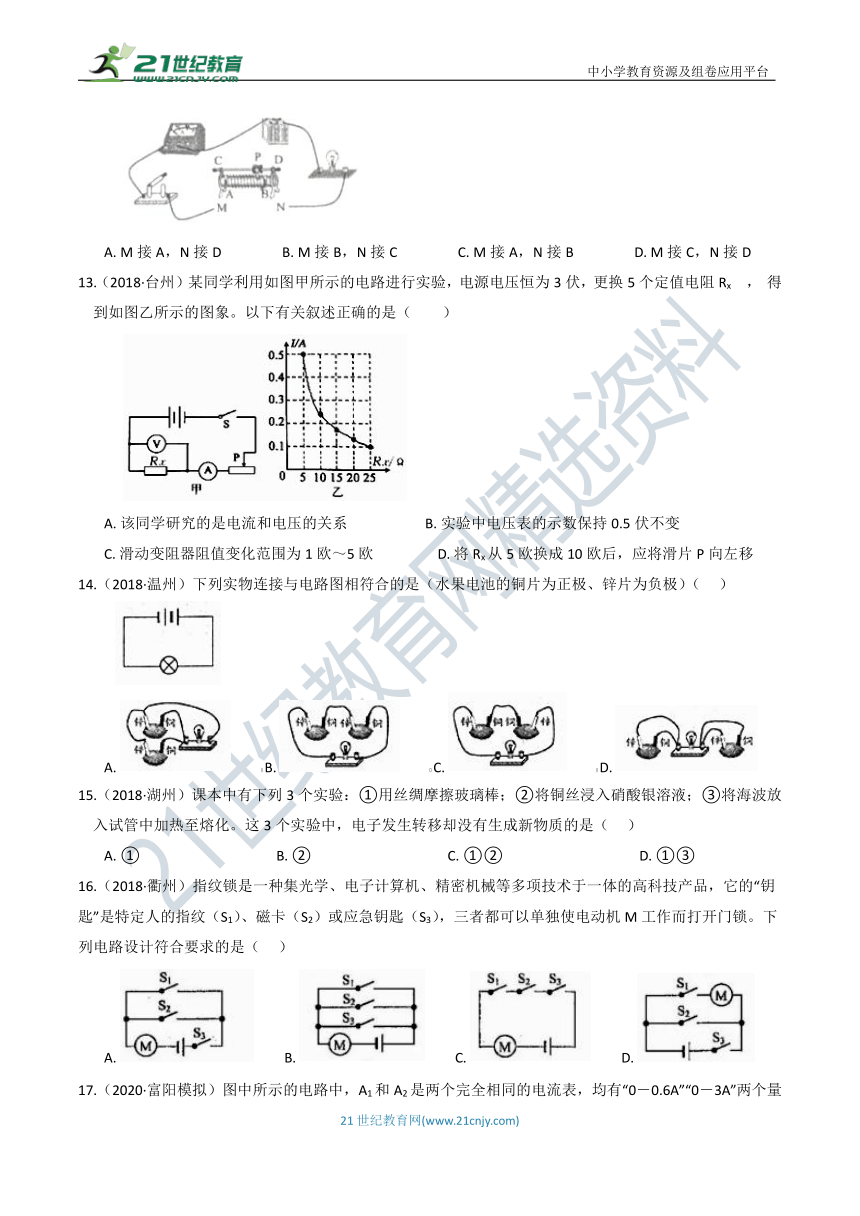

12.（2018·嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（???
）
A.?M接A，N接D?????????????????B.?M接B，N接C?????????????????C.?M接A，N接B?????????????????D.?M接C，N接D
13.（2018·台州）某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx
，
得到如图乙所示的图象。以下有关叙述正确的是（　　）
A.?该同学研究的是电流和电压的关系??????????????????????B.?实验中电压表的示数保持0.5伏不变
C.?滑动变阻器阻值变化范围为1欧～5欧??????????????????D.?将Rx从5欧换成10欧后，应将滑片P向左移
14.（2018·温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（???
）
A.?????????B.?????????C.?????????D.?
15.（2018·湖州）课本中有下列3个实验：①用丝绸摩擦玻璃棒；②将铜丝浸入硝酸银溶液；③将海波放入试管中加热至熔化。这3个实验中，电子发生转移却没有生成新物质的是（???
）
A.?①???????????????????????????????????????B.?②???????????????????????????????????????C.?①②???????????????????????????????????????D.?①③
16.（2018·衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。下列电路设计符合要求的是（???
）
A.?????????B.?????????C.?????????D.?

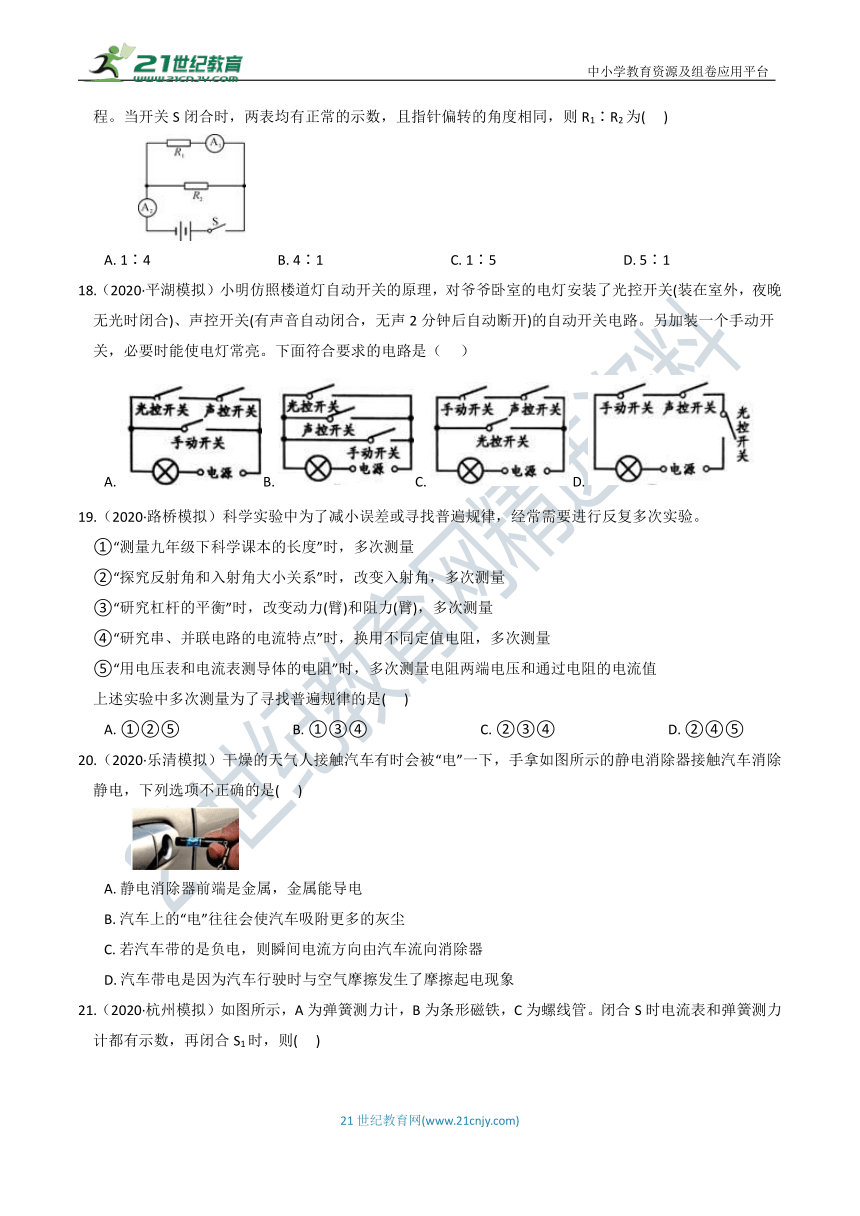

17.（2020·富阳模拟）图中所示的电路中，A1和A2是两个完全相同的电流表，均有“0－0.6A”“0－3A”两个量程。当开关S闭合时，两表均有正常的示数，且指针偏转的角度相同，则R1∶R2为(???
)
A.?1∶4?????????????????????????????????????B.?4∶1?????????????????????????????????????C.?1∶5?????????????????????????????????????D.?5∶1
18.（2020·平湖模拟）小明仿照楼道灯自动开关的原理，对爷爷卧室的电灯安装了光控开关(装在室外，夜晚无光时闭合)、声控开关(有声音自动闭合，无声2分钟后自动断开)的自动开关电路。另加装一个手动开关，必要时能使电灯常亮。下面符合要求的电路是（
???）
A.?B.?C.??D.?
19.（2020·路桥模拟）科学实验中为了减小误差或寻找普遍规律，经常需要进行反复多次实验。
①“测量九年级下科学课本的长度”时，多次测量
②“探究反射角和入射角大小关系”时，改变入射角，多次测量
③“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量
④“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量
⑤“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值
上述实验中多次测量为了寻找普遍规律的是(???
)
A.?①②⑤????????????????????????????????B.?①③④????????????????????????????????C.?②③④????????????????????????????????D.?②④⑤
20.（2020·乐清模拟）干燥的天气人接触汽车有时会被“电”一下，手拿如图所示的静电消除器接触汽车消除静电，下列选项不正确的是(
???)
A.?静电消除器前端是金属，金属能导电
B.?汽车上的“电”往往会使汽车吸附更多的灰尘
C.?若汽车带的是负电，则瞬间电流方向由汽车流向消除器
D.?汽车带电是因为汽车行驶时与空气摩擦发生了摩擦起电现象
21.（2020·杭州模拟）如图所示，A为弹簧测力计，B为条形磁铁，C为螺线管。闭合S时电流表和弹簧测力计都有示数，再闭合S1时，则(???
)
第21题图
第22题图
A.?电流表的示数变大，弹簧测力计的示数变大????????B.?电流表的示数变大，弹簧测力计的示数减小
C.?电流表的示数减小，弹簧测力计的示数减小????????D.?电流表的示数减小，弹簧测力计的示数变大
22.（2020·三门模拟）如图甲所示为某同学设计的太阳能路灯的电路原理图。它能实现白天光线强时，太阳能电池板为蓄电池充电；夜晚光线弱时，蓄电池为电灯供电的作用。电路中的R为光敏电阻，其电阻大小与光照强度关系如图乙所示。下列说法正确的是（???
）
A.?白天蓄电池相当于电源???????????????????????????????????????B.?甲是太阳能电池板，乙是路灯
C.?电磁铁上端为N极，下端为S极????????????????????????????D.?光线较强时，电磁铁磁性较大
二、填空题
23.（2020·衢州）气球常用作科学活动材料。以下是小科用气球完成的两个活动。
（1）悬挂在O点的两个带电气球，静止时位置如图甲所示，若左边大气球表面带正电荷，则右边小气球表面带________电荷。
（2）图乙是用气球充气建立的星系运动模型，能帮助我们理解星系运动的特点：所有的星系都在远离我们而去，离我们越远，它的退行速度越快；星系间的距离在不断地扩大。由此可知宇宙在不断地________。
24.（2020·台州）图甲为“伏安法”测电阻的实验电路。
（1）请用笔画线代替导线将电路补充完整。
（2）闭合开关，当滑动变阻器的滑片移动到某一位置时，电压表和电流表的指针位置如图乙，则被测电阻的阻值为________欧。
（3）为减小实验误差，需进行多次测量。完成第一次测量后，接下来的操作是________。
25.（2020·金华·丽水）在如图甲所示的电路中，电阻R的阻值为8欧姆，灯泡L标有“6V
3W”的字样，通过灯泡的电流与灯泡两端的电压关系如图乙所示。在a、b间接入电源，为保证通过电阻R的最大电流不超过0．5安且灯泡L不损坏，则允许接入的最大电源电压为________伏，闭合开关S，此时通过电流表A1的电流为________安。
26.（2020·温州）小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。
（1）已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为________瓦。
（2）若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。________?。
27.（2019·温州）雾天能见度低，骑车易发生交通事故，要减速慢行。
（1）雾天，空气中会形成大量水珠。该过程发生的物态变化是________。
（2）小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁。忽略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是????
。
A.B.C.D.
28.（2019·金华）小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示。
（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将________（填“增大”、“减小”或“不变”）；
（2）一段时间后，在秤盘放2牛重的钩码时，表盘读数比2牛大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力。产生这一现象是由于__________引起的（填字母）。
A.R1短路
B.R1断路
C.R2短路
D.R2断路
29.（2018·温州）如图甲是某身高体重量仪，当体检者站在台面上时，能自动显示其身高，体重。
（1）若体检者重600牛，双脚与台面的接触面积为0.05米2
，
则他对台面的压强为________帕。
（2）小明利用某压敏电阻R及相关电路元件设计身高体重测量仪电路，压敏电阻的阻值随压力变化的关系如图乙所示，现要求用电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。下列电路设计最合理的是________。
30.（2018·金华）用如图所示的电路图研究“电流与电阻的关系”．电流表量程为“0～0．6A”，电压表量程为“0～3V”，滑动变阻器的规格为“50Ω?
1A”，电源电压3伏恒定不变。在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。
实验组次
1
2
3
电阻Ｒ/欧
5
10
20
电流I/安
0.4
0.2
0.1
（1）分析表中数据，可得出的实验结论是________。
（2）为了使实验结论更可靠，控制AB间电压2伏不变，再多测几组数据，AB间允许接入电阻R的取值范围是________欧。
31.（2018·衢州）“测量小灯泡电阻”的电路连接情况如图，电源电压保持不变，小灯泡的额定电压为2．5V。
（1）闭合开关后，当滑片P向右移动时，电压表示数________（填“变大”、“变小”或“不变”）。
（2）实验中测得的小灯泡相关数据记录在表中。则小灯泡正常发光时的电阻为________Ω（结果保留一位小数）。
32.（2020·浙江模拟）一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的________极，若要使烧杯底部受到的压强变大，滑片P应向________滑动。（选填“左”或“右”）
33.（2020·仙居模拟）小阳利用如图甲的电路探究“电流与电阻的关系”，已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0-50Ω”。
（1）连接电路的过程中，开关闭合；闭合开关前应将滑动变阻器滑片调至最右端。为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持________Ⅴ不变。
（2）实验中将定值电阻由5Ω更换为10Ω，若在更换过程中不移动滑动变阻器滑片的位置，则更换完成后闭合开关，为使电压表示数恢复到原来的值，应将滑动变阻器滑片向________?(选填“左”或“右”)适当滑动。
（3）小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图乙所示，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图乙中的数据分析，阻值为________Ω的定值电阻连入电路时未移动滑片。
34.（2020·天台模拟）如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器，两电压表的示数与电路中电流变化如图2所示。根据图象的信息可知：
（1）表示电压表V1示数变化的图象是________（选填甲或乙），电源电压为________?V。
（2）在上述电路中，只将电阻R1的阻值改为40Ω，则两电压表的示数与电路中电流变化的图象最接近于下列图中的________。
35.（2020·金东模拟）某实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪——所测身高越大，显示仪示数越大，且刻度均匀。
（1）同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方。你认为下列分析正确的是??
?????。
A.移动滑片P时电路的总电阻没有变化
B.当所测身高越大时，电压表的示数越小
C.电压表的示数变化量跟身高变化量不成正比
D.电压表的示数不能由零变化到最大刻度值
（2）在老师的引导下，同学们设计出了正确的电路，是下图中的________电路。
三、实验探究题
36.（2020·南浔模拟）小乔和小丽在研究导体中电流与导体两端电压的关系时，除了电源、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A.定值电阻?
B.小灯泡。
（1）为了完成研究需要选择器材________(填序号“A”或“B”)
（2）如图甲所示的实验电路中，尚缺一条导线，请用笔画线代替导线，将电路连接完整（导线不允许交叉），并使滑动变阻器接入电路的阻值最大。
（3）为了记录实验中的数据，小丽设计了上表（图乙），请你帮小丽将表头中空白部分填上合适的内容为________、________
37.（2020·余杭模拟）某兴趣小组的同学利用甲图所示的电路进行了多个电学实验。实验中电源电压为6
V且恒定不变；滑动变阻器在电路中除了保护电表即保护电路以外，在不同的实验中作用各不相同。
（1）第一小组的同学要测量电阻Rx的阻值，他们在A、B间接入待测电阻Rx
，
请你用笔画线代替导线，将答题卡图乙中的实物图连接完整。
（2）第二小组的同学要测量额定电压为2.5V的小灯泡的额定功率。他们在A、B间接入额定电压为2.5V的小灯泡，正确连接电路，实验步骤及操作都正确。闭合开关后，发现电压表的示数始终大于小灯泡的额定电压，小灯泡发光较亮，出现这种现象的原因是________；
（3）第三小组的同学要研究“电流与电阻的关系”。该实验中滑动变阻器除了保护电路的作用外，另一个重要的作用是________；
实验步骤如下：
①按照电路图连接电路接入定值电阻R1
，
滑动变阻器滑片在阻值最大处，闭合开关；
②移动滑片，使电压表为某个固定值，记下此时电流表的电流I1；
③断开开关，摘下R1
，
接入阻值稍大的电阻R2；闭合开关，________，记下此时电流表的电流I2；
④改用R3
，
重复步骤③，记下此时电流表的电流I3；比较R1I1、R2I2、R3I3的数值，得出验证结论。
38.（2020·杭州模拟）为了探究“电流与电阻的关系”，小明用阻值不同的定值电阻、电压为6伏的电源、滑动变阻器（20Ω
2.5A）等器材按图甲方式连接电路，进行如下实验。
①将4欧的R1接入电路，当电压表示数为4伏时，记录电流表的示数。
②用R2替换R1
，
发现无论如何左右移动滑片P，电压表指针在4伏的刻度左右摆动，但无法准确指在4伏的刻度线上。老师告知小明：滑动变阻器的线圈结构如图乙所示，因此无法连续改变接入电路的
有效阻值，当定值电阻与滑动变阻器最大阻值相比过小时，会导致步骤②现象发生。
③用一根阻值为0.5欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器，并按图丙方式接入电路，继续实验。通过调节滑片P和旋钮触片Q使电压表示数为4伏，此时电流表示数如图丁所示。
（1）图丁中电流表的示数为________安。
（2）步骤③中滑片P和旋钮触片Q处在如图丙所示的位置时，电压表示数略超过4伏，则小明应如何调节滑片P和旋钮触片Q，使电压表示数为4伏？________。
（3）小明利用图甲电路继续他的探究实验，仍保持定值电阻两端的电压为4伏，则下列定值电阻不可用来替换R1进行实验的是?
?????????????。
A.15欧
B.25欧
C.35欧
D.45欧
四、解答题
39.（2020·衢州）为提高垃圾分类效率，小科设计了如图甲所示的垃圾分类机器人。它捡起垃圾时，会快速从垃圾上取出标准规格的样品，通过机械手上的探针检测样品的电阻大小来识别垃圾的类别，并投入相应的垃圾桶。该机器人检测电路如图乙所示。各类垃圾样品的电阻参考值如下表。
（1）机器人通过摄像头获得二维码倒立、缩小的像来识别垃圾桶，下列物体成像原理与其相同的是?
?????????
A.平面镜
B.照相机
C.放大镜
D.眼球
（2）机器人从某块垃圾上取样检测时，检测电路电压表读数为1伏，检测时间为0.1秒。
①通过计算说明应将该垃圾放入图丙中哪个垃圾桶。②该次检测电阻过程中，检测电路消耗的电能为多少？
（3）机器人将重1牛的垃圾举高70厘米后再水平移动3米，放入相应的垃圾桶。该过程中机器人至少对垃圾做了多少功？
40.（2020·温州）小明对“篮球在空气中是否受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
（1）如图甲，将五个阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。加砝码使天天平衡。打开阀门，气球变大，天平指针向右偏转。指针向右偏转的原因是________。
（2）为测量篮球受到的浮力大小，小明设计了如图乙所示的电路。电路中电源电压U为6伏，定值电阻R0的阻值为10欧，R是力敏电阻，其阻值与所受压力FB的关系如图丙所示。当左盘中篮球未给气球充气时，电流表示数为0．2安；当篮球给气球充气到体积为篮球的2倍时(篮球体积不变)，电流表示数为0．15安。力敏电阻R所受压力FB与篮球对左侧托盘的压力FA的关系如图丁所示。请计算篮球所受的浮力。
（3）图乙中篮球和气球内的气体总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。现用此装置测量大于1．29千克/米3的空气密度，指针大致指示在何处？请在图戊的刻度盘中用箭头标出，并写出你的判断依据。
41.（2019·温州）温州地区常受台风侵袭。为测量风速，小明设计了一台简易风速仪，其工作原理如图甲所示。装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上，弹簧左端固定，右端与滑块相连。挡风板的挡风面积为0.2米2
，
均匀电阻丝AB长为20厘米，阻值为10欧，电源电压U0恒为6伏，保护电阻R0为14欧，电压表量程0~3伏。弹簧弹力F与弹簧长度改变量x的关系如图乙所示。无风时，滑片P在A处。有风时，滑块移动，稳定后读出电压表示数，计算并查阅下表数据可知风速及风级。
风级
一级
二级
三级
四级
五级
六级
风速v（米/秒）
0.3~1.5
1.6~3.33
3.4~5.4
5.5~7.9
8.0~10.7
10.8~13.8
风压p（帕)
0.055~1.4
1.6~6.8
7.2~18
18.9~39
40~72
72.9~119
表中风压p是指与风向垂直的受风面上单位面积增加的压力（即单位面积受到的风力）。测量时保证风垂直吹在挡风板上，不计一切摩擦阻力。
（1）在滑片P左移的过程中，电路的总电阻________?。（选填“变大”、“不变”或“变小”）
（2）当电压表示数U为2伏时，风速仪所测的风为几级？（写出计算过程）
（3）小明想在风速仪的电压表上直接标出风速，查阅资料后获知该挡风板所受的风力与风速的平方成正比。经计算，他画出了风速v与电压表示数U的关系曲线，如图丙所示。后因保护电阻R。损坏，他将其换成了阻值为5欧的电阻，请你在图丙坐标系中大致画出更换电阻后的风速v与电压表示数U的关系曲线，并在曲线上标出所能测量的最大风速的对应点Q。
42.（2020·天台模拟）在拓展课上，老师要求制作一个简易体重计，要求是：a.体重越大，电压表示数越大；b.体重计的零刻度正好在电压表的零刻度处;c.体重计的刻度是均匀的。某同学设计了一个电路，如图1所示。
（1）请指出该电路不符合要求之处________。(写出一点即可)
（2）该同学对电路进行改进后如图2所示，他选用电压为12V的电源，长为20cm的均匀电阻丝R1（5Ω/cm）,R0为300Ω，量程为0-3V的电压表，一根弹簧。弹簧长度随所受压力大小变化如图3所示（托盘上受到压力为零时滑片刚好指向R1的最上端），当滑片指向R1的最上端时电压表的示数为________；
（3）一位同学站上托盘，发现电压表的示数为1.5V，请通过计算得出该同学的体重是多少？
（4）为了增大该体重计的测量范围，请提出一种改进方法________。
答案解析部分
一、单选题
1.【答案】
B
2.【答案】
D
3.【答案】
A
4.【答案】
C
5.【答案】
A
6.【答案】
C
7.【答案】
C
8.【答案】
B
9.【答案】
D
10.【答案】
D
11.【答案】
D
12.【答案】
A
13.【答案】
C
14.【答案】
B
15.【答案】
A
16.【答案】
B
17.【答案】
B
18.【答案】
A
19.【答案】
C
20.【答案】
C
21.【答案】
A
22.【答案】
D
二、填空题
23.【答案】
（1）正
（2）膨胀
24.【答案】
（1）（2）6（3）移动滑动变阻器的滑片，观察电压表和电流表的示数
25.【答案】
4；0.9
26.【答案】
（1）0．8（2）滑动变阻器滑片向上移动
27.【答案】
（1）液化（2）D
28.【答案】
（1）增大（2）A
29.【答案】
（1）1.2×104（2）C
30.【答案】
（1）导体两端的电压一定时，通过导体的电流与电阻成反比（2）3.3-100
31.【答案】
（1）变大（2）8.3
32.【答案】
S（南）；左
33.【答案】
（1）1.5（2）右（3）20
34.【答案】
（1）乙；12（2）C
35.【答案】
（1）C（2）丁
三、实验探究题
36.【答案】
（1）A（2）
（3）电压；电流
37.【答案】
（1）
（2）选用滑动变阻器规格太小（或滑动变阻器的最大电阻太小）
（3）控制电阻两端的电压保持不变（或使电阻两端的电压保持2.5V）；移动滑动滑片使电压表的示数保持不变
38.【答案】
（1）2（2）将P右移，使电压表略小于4伏，再将Q逆时针慢慢转动，直到电压表的示数为4伏（3）D
四、解答题
39.【答案】
（1）B,D（2）解：I=IR=
R垃圾=R总-
R=15Ω-
10Ω=5Ω
查表可知，该垃圾属于金属垃圾,故应放于金属类垃圾桶内
答:应投人金属类垃圾桶。
解:W=UIt=1.5V×0.1A×0.
1s=0.015J
答:检测电路消耗的电能为0.
015J。
（3）解:W=Fs=Gh=1N×0.7m=0.7J
答:机器人至少对垃圾做了0.7J的功。
40.【答案】
（1）随着气球体积变大，排开空气体积变大；根据阿基米德原理，受到空气浮力也变大，篮球对左盘的压力减小。
（2）解：由欧姆定律I1=U/R总得R总=U/I1=6伏/0．2安=30欧，
则R1=R总-R0=30欧-10欧=20欧，由图丙得FB1=309牛，
根据图丁可知FB是FA的50倍，故FB1=309牛对应的FA1=6．18牛；
I2=U/R'总得R'总=U/I2=6伏/0．15安=40欧
则R2=R'总一R0=40欧一10欧=30欧，
由图丙得FB2=300牛，由图丁得FA2=6．00牛；
根据阿基米德原理，及对篮球和气球整体受力分析：A盘前后2次受到的压力差等于篮球所受浮力的2倍，即：
FA1-FA2=2F浮
F浮=(FA1-FA2)/2=(6．18牛-6．00牛)/2=0．09牛
答：篮球所受的浮力为0．09牛。
（3）指针如图；与密度为1．29千克/米3的空气相比，装置在密度大于1．29千克/米3的空气中，受到浮力较大，则篮球对盘的压力较小，力敏电阻所受压力也较小，电阻较大，电路中的电流较小，则电压表示数较小。
41.【答案】
（1）不变
（2）解：l=U0/（R+R0)=6伏/(10+14）欧=0.25安
RAP=U/I=2伏/0.25安=8欧
8欧/x=10欧/20厘米得：x=16厘米
查图乙得：F=14牛
p=F/S=14牛/0.2米2=70帕
据表可知，风级为五级。
答：当电压表示数为2伏时，风速仪所测的风为五级。
（3）解：如图
42.【答案】
（1）体重计的零刻度没有在电压表的零刻度处或体重计的刻度是不均匀的（2）0
（3）R总=R0+R1=300Ω+5Ω/cm
×20cm=400Ω
I=U总/R总=12V/400Ω=0.03A
R’=U’/I=1.5V/0.03A=50Ω
∴弹簧缩短长度=50Ω/5Ω/cm=10cm
∴由图3可知该同学的体重为500N
（4）降低电源电压或增大R0阻值
