3年中考1年模拟（十五） 电磁与家庭电路（含答案）

中小学教育资源及组卷应用平台
3年中考1年模拟（十五）
电磁与家庭电路
一、单选题
1.（2020·衢州）开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（
?）
A.?1、2????????????????????????????????????B.?1、4????????????????????????????????????C.?2、4????????????????????????????????????D.?3、5
2.（2020·台州）辨别家庭电路中的火线与零线，应该选用（
??）
A.?放大镜
?????????????????????????????????????B.?测电笔
C.?红外线测温仪
???????????????????????????????D.?弹簧测力计
3.（2020·湖州）小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是(???
)
A.?a点与火线之间断路???????B.?a点与b点之间断路???????C.?c点与d点之间断路???????D.?d点与零线之间断路
4.（2020·宁波）下列四幅图片都来自于课本，对它们的描述符合实际的是（
?）
A.?甲图实验中随着瓶内空气被抽出，听到的声音越来越弱
B.?乙图可以表示四冲程汽油机中的压缩冲程
C.?丙图实验在研究电磁感应现象中感应电流产生条件
D.?丁图可以表示至今所建造的核电站里核反应堆的工作原理
5.（2020·绍兴）下列有关电铃(如图)说法正确的是（
???）
第5题图
第6题图
A.?电铃的工作原理是电磁感应????????????????????????????????B.?小锤击打到铃碗时，电磁铁仍具有磁性
C.?要使铃声响度大一些，可适当降低电压??????????????D.?滑动变阻器的滑片向左移动，电磁铁的磁性增强
6.（2020·杭州）有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（
???）
A.?M无磁性、N无磁性?????B.?M无磁性、N有磁性?????C.?M有磁性、N无磁性?????D.?M有磁性、N有磁性
7.（2020·杭州）图甲表示家庭电路的一部分图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（
???）
A.?电能表是测量电功率的仪器????????????????????????????B.?断路器应该安装在Q处而不是P处
C.?测电笔在插座接地孔检测时，氖管会发光???????D.?使用测电笔时，图乙的方法错误而图丙的方法正确
8.（2019·台州）能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是（??
）
A.?刷子可以用铁制作??????????????????????????????????????????????B.?写黑字时笔尖为S极
C.?写红字时笔尖为N极????????????????????????????????????????????D.?写字的原理是同名磁极相互排斥

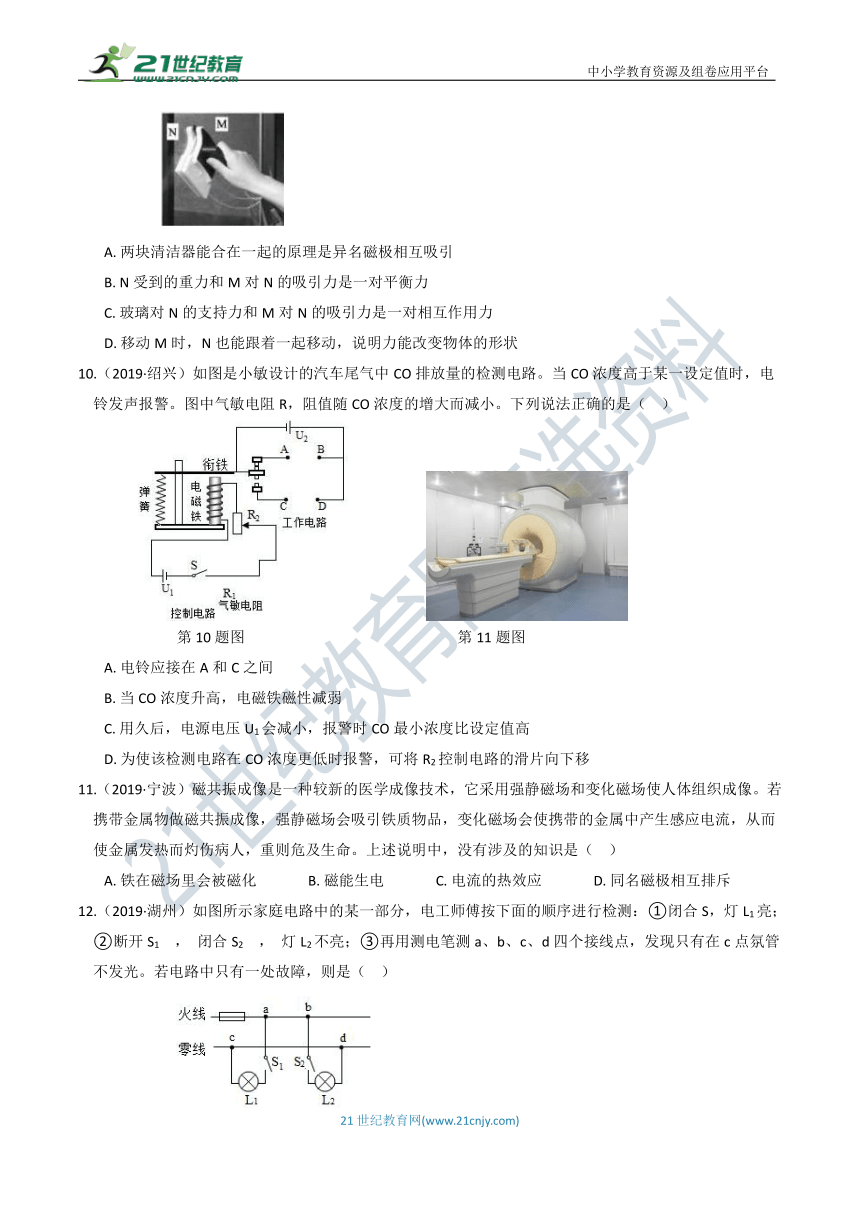

9.（2019·绍兴）如图所示，内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。关于清洁器的分析正确的是（??
）
A.?两块清洁器能合在一起的原理是异名磁极相互吸引
B.?N受到的重力和M对N的吸引力是一对平衡力
C.?玻璃对N的支持力和M对N的吸引力是一对相互作用力
D.?移动M时，N也能跟着一起移动，说明力能改变物体的形状
10.（2019·绍兴）如图是小敏设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R，阻值随CO浓度的增大而减小。下列说法正确的是（??
）
第10题图
第11题图
A.?电铃应接在A和C之间
B.?当CO浓度升高，电磁铁磁性减弱
C.?用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
D.?为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移
11.（2019·宁波）磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中，没有涉及的知识是（??
）
A.?铁在磁场里会被磁化???????????????B.?磁能生电???????????????C.?电流的热效应???????????????D.?同名磁极相互排斥
12.（2019·湖州）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1
，
闭合S2
，
灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（??
）
A.?灯L2短路??????????????B.?灯L2所在支路开路??????????????C.?c、d两点间开路??????????????D.?c点左侧的零线开路

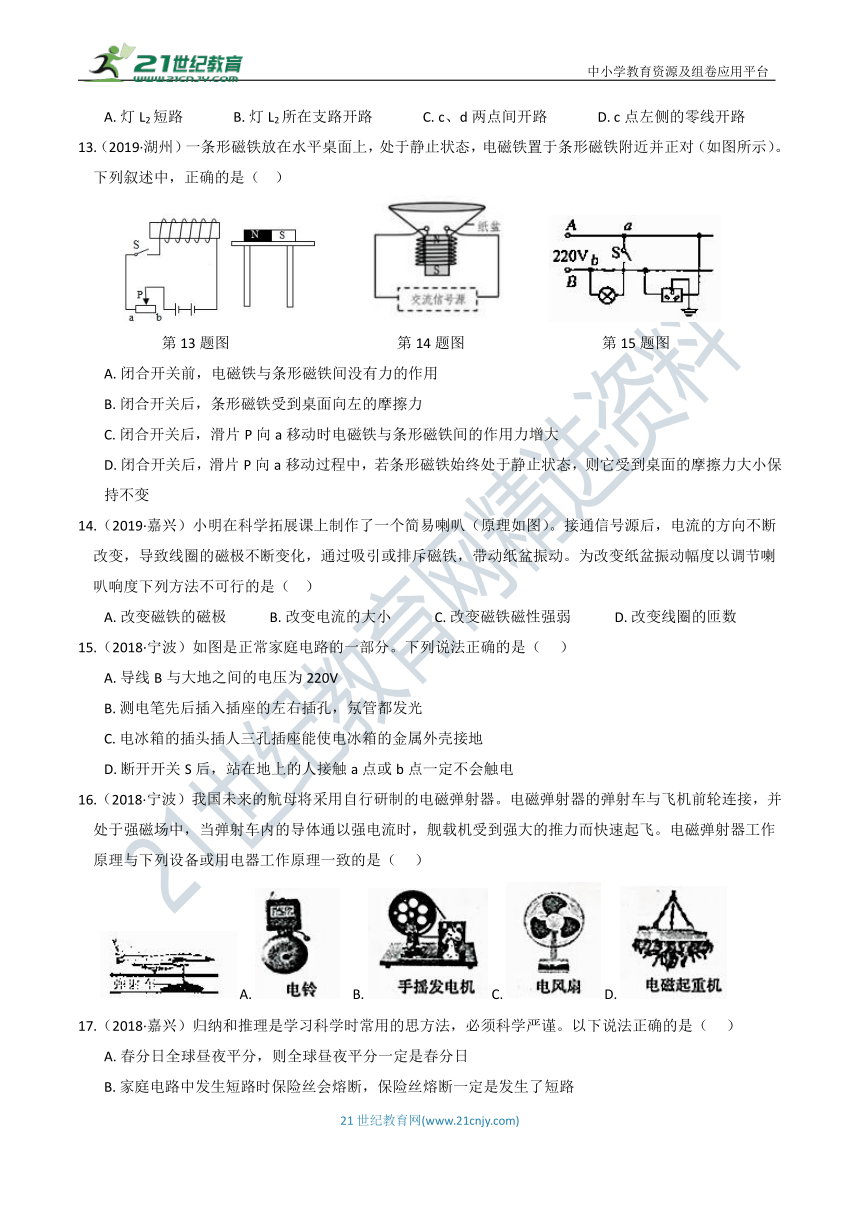

13.（2019·湖州）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（??
）
第13题图
第14题图
第15题图
A.?闭合开关前，电磁铁与条形磁铁间没有力的作用
B.?闭合开关后，条形磁铁受到桌面向左的摩擦力
C.?闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
D.?闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
14.（2019·嘉兴）小明在科学拓展课上制作了一个简易喇叭（原理如图）。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度下列方法不可行的是（??
）
A.?改变磁铁的磁极????????????B.?改变电流的大小????????????C.?改变磁铁磁性强弱????????????D.?改变线圈的匝数
15.（2018·宁波）如图是正常家庭电路的一部分。下列说法正确的是（
???）
A.?导线B与大地之间的电压为220V
B.?测电笔先后插入插座的左右插孔，氖管都发光
C.?电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地
D.?断开开关S后，站在地上的人接触a点或b点一定不会触电
16.（2018·宁波）我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是（???
）
A.????B.?C.?D.?
17.（2018·嘉兴）归纳和推理是学习科学时常用的思方法，必须科学严谨。以下说法正确的是（???
）
A.?春分日全球昼夜平分，则全球昼夜平分一定是春分日??????????
B.?家庭电路中发生短路时保险丝会熔断，保险丝熔断一定是发生了短路
C.?单质是由同种元素组成的纯净物，则由同种元素组成的纯净物一定是单质??????????
D.?显微镜使用中转动反光镜可使视野变亮，则视野变亮一定是转动了反光镜
18.（2018·绍兴）下列有关家庭电路的说法正确的是（???
）
A.?家庭电路中的插座应与用电器串联??????????????????????B.?家庭电路的电压对于人体是安全的
C.?测电笔可以辨别零线与地线????????????????????????????????D.?电能表用来测量用户消耗的电能

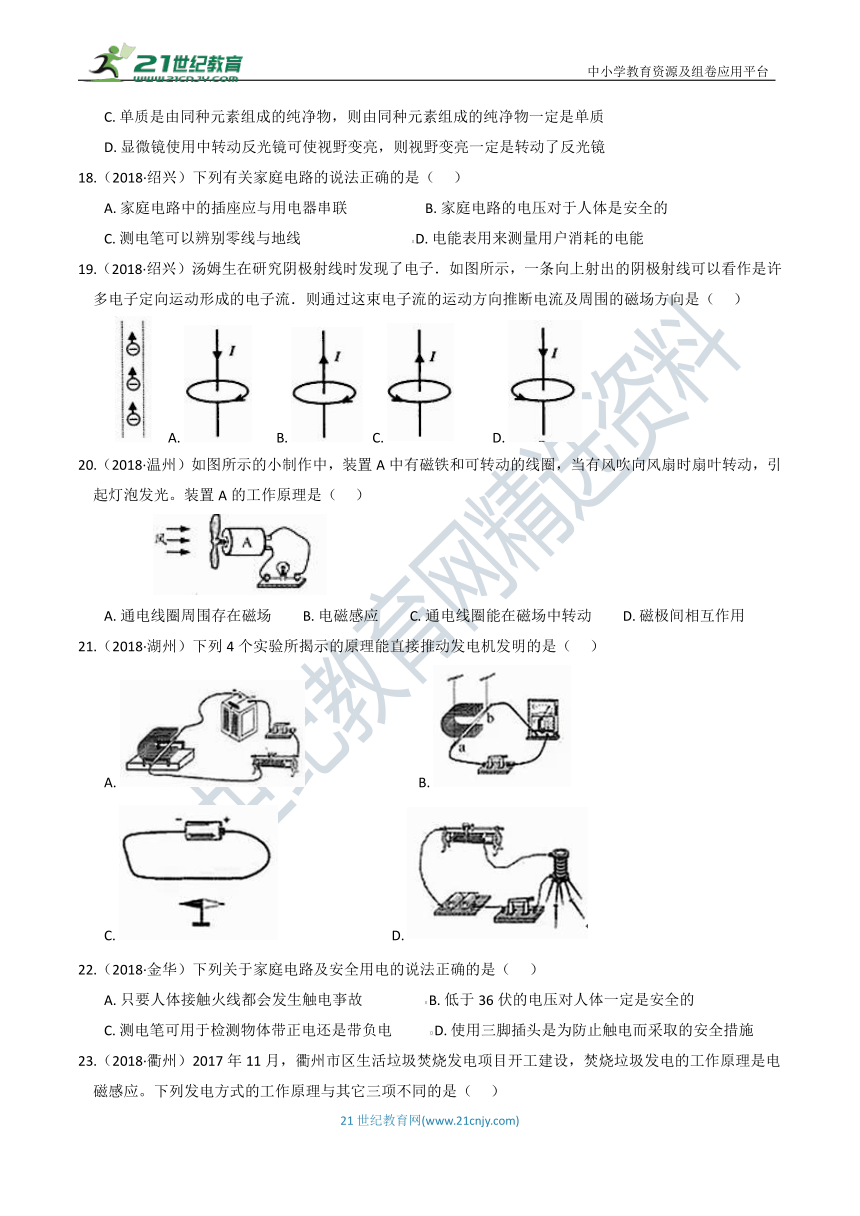

19.（2018·绍兴）汤姆生在研究阴极射线时发现了电子．如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流．则通过这束电子流的运动方向推断电流及周围的磁场方向是（???
）
A.???????B.???C.????????????D.?
20.（2018·温州）如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光。装置A的工作原理是（???
）
A.?通电线圈周围存在磁场?????????B.?电磁感应?????????C.?通电线圈能在磁场中转动?????????D.?磁极间相互作用
21.（2018·湖州）下列4个实验所揭示的原理能直接推动发电机发明的是（???
）
A.?????????????????????????????????B.?
C.?????????????????????????????????D.?
22.（2018·金华）下列关于家庭电路及安全用电的说法正确的是（???
）
A.?只要人体接触火线都会发生触电亊故??????????????????B.?低于36伏的电压对人体一定是安全的
C.?测电笔可用于检测物体带正电还是带负电???????????D.?使用三脚插头是为防止触电而采取的安全措施
23.（2018·衢州）2017年11月，衢州市区生活垃圾焚烧发电项目开工建设，焚烧垃圾发电的工作原理是电磁感应。下列发电方式的工作原理与其它三项不同的是（???
）
A.?水力发电????????????????????????B.?风力发电????????????????????????C.?火力发电????????????????????????D.?太阳能电池发电
24.（2020·富阳模拟）研究发现，人体内部存在磁场，但与电磁场相比很弱。下列说法正确的是(???
)
A.?人体内部磁场可能是由人体内的电流产生的???????B.?人体内部磁场的磁感线分布比地磁场密集
C.?人体内部磁场的磁感线不是闭合的曲线??????????????D.?把人体看作一个磁体，该磁体可能只有一个磁极
25.（2020·定海模拟）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是(???
)
第25题图
第26题图
第27题图
A.?该电流表是利用电磁感应原理工作的??????????????B.?线圈中有电流通过时，把机械能转化为电能
C.?线圈中电流越大，其所受磁场力就越大???????????D.?改变线圈中的电流方向，指针的偏转方向不会改变
26.（2020·北仑模拟）我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是(???
)
A.?电铃?????????????????????????????????B.?发电机?????????????????????????????????C.?电风扇?????????????????????????????????D.?电磁铁
27.（2020·金东模拟）甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向，可以判断(???
)
A.?甲是N极，乙是S极???????????B.?甲、乙都是N极???????????C.?甲、乙都是S极???????????D.?甲是S极，乙是N极
28.（2020·吴兴模拟）下列图示所涉及的科学知识正确的是（
???）
A.?图甲说明发声的物体会振动????????????????????????????????B.?图乙闭合开关，小磁针左端为S极
C.?图丙是发电机的工作原理示意图?????????????????????????D.?按图丁的方法使用测电笔可以辨别火线与零线
29.（2020·余姚模拟）无线充电是一种增加手机续航时间的方式，无线充电的技术原理是：电流流过充电座的“送电线圈”产生磁场，手机中的“受电线圈”靠近该磁场时就会产生感应电流，给智能手机充电。“受电线圈”处用到的实验原理与下列设备或用电器工作原理一致的是(???
)
A.?电吹风
?????B.?手摇发电机
?????
C.?电风扇
?????D.?电磁起重机
二、填空题
30.（2020·衢州）?
2019年9月，荷兰科学家辛斯伯根发现：在欧洲大陆下“藏着”一块1亿多年前的“大阿德里亚”大陆。他是怎么找到这块大陆的呢？原来一些原始的磁细菌在细胞内会产生磁性物质，其磁极指向受地磁场影响，如图所示。磁细菌死后，留下的磁性物质与周围沉积物一起形成岩石。科学家根据地磁信息，就能还原出该岩石在地球上曾经所处的位置。
第30题图
第31题图
（1）从细胞结构看，磁细菌的细胞内没有________，因此它属于原核生物。
（2）根据图中地磁场的方向和磁细菌的指向，判断此时磁细菌鞭毛端的磁极是________。
（3）“大阿德里亚”大陆“藏到”欧洲大陆下面，可证明地壳在不断________。
31.（2020·湖州）方方按右图电路进行实验。闭合开关后，小磁针发生偏转。当小磁针静止时N极指向
________(选填“上方”或“下方”)。向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与________有关。
32.（2020·宁波）科学进步是推动人类文明发展的重要动力，科学技术也在影响我们的生活。
（1）电能的广泛采用具有划时代的意义，但要注意用电安全。如果我们发现有人发生触电事故，应先________，再报警和施救。
（2）电磁继电器能实现用低电压控制高电压、弱电流控制强电流。如图所示的电路，a、b处接电动机或指示灯。当低压控制电路断开时，指示灯亮：当低压控制电路闭合时，电动机工作。则a处接的是________。
（3）线上学习时，同学们注视屏幕，眨眼频率降低，这时泪液会过度________
(填物态变化名称)，使眼睑与眼球之间的摩擦増大，眼睛会有干涩和异物感。如果连续学习时间过长，睫状肌会疲劳。为了保护眼睛，课间要休息或远眺。
33.（2020·嘉兴）图甲是法拉第发明的紫铜圆盘发电机。转动摇柄使圆盘旋转起来，电路中就会产生电流。圆盘相当于图乙中的________。
如果要改变圆盘发电机产生的电流方向，可采用的方法是________。（写出一点即可）
34.（2019·衢州）为研究“通电螺线管磁性强弱与有无铁芯的关系”，小科设计了如图1电路。
（1）强弱判断：通电螺线管吸引大头针数量越多，表示其磁性越________。
（2）具体操作：
①将无铁芯的螺线管接入电路，把变阻器滑片P移至最下端，闭合开关S，发现螺线管吸引大头针数量较少。
②断开开关S，在螺线管中插入铁芯，将变阻器滑片P稍向上移，闭合开关S，发现螺线管吸引大头针数量较多。
评价交流
①上述实验，没有进行多次实验，且存在的错误是________?。
②通电螺线管磁性强弱无法用肉眼直接观察，本实验用吸引大头针数量反映磁性强弱。图2所示实验采用的方法与之相同的有________?。
35.（2018·嘉兴）如图是一个温度自动报警器的工作原电路图，当控制电路中有电流通过时，电磁铁左端为________极。使用中发现，当温度达到设定值时，电铃没有报器。经检查，各元件完好、电路连接无误。则可能是为________（任写一种），导致工作电路没有接通。
第35题图
第36题图
36.（2018·台州）将表面有金属镀层的磁铁吸在干电池的负极，将一根硬铜线折成导线框abcd搭在干电池的正极和磁铁上（如图），导线框abcd就会以干电池为轴转动起来。
（1）图中4条弧线为磁感线，请在答题纸上标出它们的方向。
（2）如果将磁铁的N、S极对调，导线框将________。
（3）通电时间稍长，干电池会明显发热，原因是________。
37.（2018·金华）小科在实验室发现一枚钢针，为能快速利用小磁针判断：①钢针是否有磁性，②若有磁性则磁极如何分布，小科画出思维导图，请补充完整：
?
⑴________；⑵________
38.（2020·温岭模拟）图甲是一个开关插座，利用开关控制插座的通断电。图乙是该插座背面的接线示意图。
（1）导线b是________?(选填“火线”、“零线”或“地线”)
（2）开关和插座的连接方式是________。
39.（2020·镇海模拟）如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则A端是磁体的________?极，断开开关S，磁体静止时，B端会指向地理的________?(选填“北方”或“南方”)。
三、实验探究题
40.（2020·台州）磁控防盗装置都装有干簧管(如图甲)，千簧管由两个软铁片和玻璃管组成，软铁片的触点在弹力的作用下处于断开状态。当磁体靠近干簧管时，软铁片触点状态会会发生变化。
把条形磁体分别成置在乙图中的Ⅰ、Ⅱ、Ⅲ三个位置时，触点的开合状态和软铁片的极性情况如下表。
磁体位置
竖直放置并靠近
竖直放置并靠近
Ⅰ
Ⅱ
Ⅲ
Ⅳ
触点状态
闭合
断开
闭合
？
软铁片的极性情况
/
（1）铁片被磁化后.铁片与条形磁体相邻两端的磁极极性关系是________。
（2）当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置)，干簧管触点状态为________。
（3）如图丙，门上磁控防盗装置内有一个紧直放置的干簧管，其内部简化电路如图丁、磁控防盗装置的工作原理是：夜间关上门，闭合开关S，启动防盗报警器、此时报警电铃不响；当盗贼打开门时，干簧管远离磁体，电铃响起。图丁虚线框中四种磁体摆放方式能满足工作要求的有________(选填图中的字母)。
41.（2019·杭州模拟）某同学受奥斯特实验启发，产生了探究通电长直导线周围磁场的兴趣，过程如下：
A.让竖直的通电长直导线垂直穿过一张硬纸板，以导线为中心在纸板上任意做直线。在直线上不同位置放上能够自由转动的小磁针，发现小磁针静止时N极指向都与直线垂直，如图a;
B.直线上任意关于导线对称两点处的小磁针N极指向相反；
C.改变电流大小时，小磁针指向不变；
D.通过查阅资料得知，通电长直导线外某点磁场强弱与电流大小成正比，与这一点到直导线的距离成反比。
（1）若要验证某点磁场强弱与其到通电长直导线距离成反比的结论，应控制________不变。
（2）同一通电长直导线周围，离通电导线距离为r和2r的两点磁场强弱的比值为________。
（3）若要使奥斯特实验的实验现象更明显，请你根据本实验的结论提一个合理的建议________?。
四、解答题
42.（2020·宁波）?
1852年，法拉第经过深入的思考和大量的尝试，建立了“力线”的概念。他认为在磁极周围充满了力线，依靠力线将磁极间的作用联系起来。他还利用细铁屑把这种所谓的“力线”形象地呈现出来。小科进行了如下实验:①在玻璃板上均匀地撒上一层薄薄的细铁屑。②把玻璃板放在条形磁铁上，观察细铁屑的分布情况。③轻敲玻璃板，再观察细铁屑的分布情况。请回答:
（1）如图所示为实验步骤③得到的细铁屑分布情况。请你在答题卷对应的位置上画出经过A点的磁感线。
（2）实验步骤②中未敲玻璃板“力线”未能通过细铁屑呈现出来，而步驟③中轻敲玻璃板“力线”能通过细铁屑呈现出来。上述原因分别是什么?
43.（2018·宁波）为响应宁波市政府提出的“创建海绵型城市”的号召，小科设计了如图所示的市政自动排水装置模型，控制电路由电压为12V、最大容量为100Ah的蓄电池供电，蓄电池用“发电玻璃”制成的太阳能电板充电。R0为定值电阻，R为压敏电阻，压敏电阳通过杠杆AB0与圆柱形浮体相连，AB：BO=4：1，压敏电阳的阻值随压力变化的关系如下表。（压板、杠杆和硬质连杆的质量及电磁铁线圈电阻忽略不计，所用绿灯红灯及排水袋的额定电压均为220V）
压级电阻受到的压力F/N
60
120
180
240
300
360
420
480
…
压敏电阳R阻值/Ω
500
360
260
180
120
80
65
55
…
（1）当水位在安全位置以下时绿灯亮，排水泵不工作；当水位达到安全位置上限时红灯亮，同时排水泵正常工作。请按要求完成图中工作电路的连接。
（2）“发电玻璃”光电转化率接近18%。要求在5h内对控制电路的蓄电池充满电、则选用的“发电玻璃”面积至少为________m2。（太阳能辐射到每平方米地面上的平均功率按1000W计算，计算结果精确到0.1m）
（3）按照设计要求，当水位上升到浮体刚好全部浸入水中时，压敏电阻受到压力为360N，通过电磁铁线圈的电流为100mA，排水泵启动；当水位回落到浮体只有
体积浸入水中时，杠杆ABO仍处于水平位置，线圈中电流为30mA，排水泵停止工作，则小科应选择重力为多大的浮体。
（4）在实际调试过程中，小科发现水位已达到安全位置上限，但排水装置还未启动。如果在其他条件保持不变的前提下，使排水装置符合设计要求。应将与压敏电阻相连的压板向________（填“左”成“右”）移动。
44.（2018·温州）如图甲为某型号豆浆机示意图，将黄豆和清水放入杯体，经过如图乙“三次加热、二次打浆”的工序，可制作可口的豆浆。
（1）若豆浆机“加热”时功率为1000瓦，“打浆”时功率为200瓦。则按图乙工序完成一次豆浆制作，需消耗多少电能？
（2）为了防止豆浆过少导致“干烧”和豆浆过多导致“溢浆”，小明设计了如图丙所示的电路，La，Lb是两个完全相同的电磁铁，Ra和Rb分别是安装在“防溢浆”水位和“防干烧”水位下方的压敏电阻，其阻值随压力的增大而减小。只有当豆浆液而处在“防干烧”和“防溢浆”水位之间时，电热丝才能工作。（假设电磁铁对衔铁的吸引力不会随距离的改变而改变，不考虑衔铁的弹力和重力）。
①当液面高度为h0时，闭合电路中的开关S，电磁铁La吸住衔铁，此时压敏电阻的阻值分别为Ra’和Rb’，请比较两者的大小关系：________。
②已知压敏电阻Ra的阻值随液面高度h的变化曲线如图丁所示，请结合Ra的变化曲线画出压敏电阻Rb的值随液面高度h变化的大致曲线，并在图中横坐标上标出“防干烧”水位h1和“防溢浆”水位h2________。
45.（2017·杭州）图甲为热敏电阻R和继电器组成的恒温箱的简单温控电路。继电器线圈的电阻为150欧。当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合。为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为________欧。
（2）恒温箱的加热器应接在A、B端还是C、D端？?
（3）若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器是否处于工作状态？
（4）若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将________（选填“变大”、“不变”或“变小”）。
46.（2016·温州）如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U1=6伏，指示灯L的额定电压UL=2.5伏，定值电阻R0=350欧；控制电路电源电压U2=1.5伏，磁敏电阻Rx的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻Rx所处位置的磁场强度分别为a、b、c，闭合开关S1和S2后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声．
①将窗户移至A点时，窗户关闭，闭合开关S1
，
指示灯L正常发光，求此时指示灯L消耗的电功率．（写出计算过程）
②已知电磁铁线圈中的电流达到3毫安时，电磁铁的衔铁刚好被吸下，指示灯L熄灭，蜂鸣器开始报警．现移动滑动变阻器RP的滑片，使其接入电路的阻值为其最大阻值的
，当窗户移至轨道B点位置时，蜂鸣器恰好开始报警．若要求窗户移至轨道C点位置时蜂鸣器才开始报警，此时能否通过调节滑动变阻器的阻值来实现？请通过计算加以说明．（写出计算过程，电磁铁线圈电阻忽略不计）
47.（2020·余杭模拟）小金在研究性学习活动中，通过查阅资料，查到了一种由半导体材料做成的热敏电阻R热的阻值随温度变化的曲线（如图1），并设计了如图2所示的温度自动控制装置。已知电磁继电器的线圈电阻R0为50欧，左侧控制电路电源电压为6伏，当继电器线圈中的电流大于或等于20毫安时，继电器的衔铁被吸下，右侧发热电路就断开。
（1）求此温度自动控制装置能将温度控制在多少摄氏度以下？（写出具体计算过程）
（2）若将控制电路的电源电压增大，则此装置控制的温度值将变________（填“高”或“低”）
（3）发热电路中电热丝电阻为44欧，正常工作电流5安，则加热10分钟产生热量多少焦？
48.（2020·路桥模拟）小明设计了一种“自动限重器”，如图甲所示，该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机(实质是电动机)、力敏电阻R1、滑动变阻器R2、轻质货架和压力杠杆OAB等，其中R的阻值随压力变化的关系如图乙所示。当力敏电阻R表面承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U=9V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
（1）用笔画线代替导线将图甲中的电路连接完整。
（2）当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若R1所能承受的最大压力为1000N，则此时滑动变阻器R2的阻值为________欧。
（3）杠杆OB长20cm，OA长5cm，那么货架最多能装货多少千克？
（4）如果要求货架的最大装货量变小，应该如何调整？(写出两种方法)
答案解析部分
一、单选题
1.【答案】
C
2.【答案】
B
3.【答案】
D
4.【答案】
A
5.【答案】
D
6.【答案】
D
7.【答案】
D
8.【答案】
A
9.【答案】
A
10.【答案】
C
11.【答案】
D
12.【答案】
C
13.【答案】
C
14.【答案】
A
15.【答案】
C
16.【答案】
C
17.【答案】
C
18.【答案】
D
19.【答案】
A
20.【答案】
B
21.【答案】
B
22.【答案】
D
23.【答案】
D
24.【答案】
A
25.【答案】
C
26.【答案】
C
27.【答案】
B
28.【答案】
A
29.【答案】
B
二、填空题
30.【答案】
（1）成形的细胞核（2）S（南）极（3）变动或运动
31.【答案】
下方；电流大小
32.【答案】
（1）切断电源（2）指示灯（3）汽化(或蒸发)
33.【答案】
导体AB；改变圆盘转动方向或改变磁场方向
34.【答案】
（1）强（2）电流大小没有控制相同；AB
35.【答案】
S（或南）；控制电路电源电压太小
36.【答案】
（1）
（2）反转（3）干电池被短路
37.【答案】
相互排斥；钢针没有磁性
38.【答案】
（1）火线（2）串联
39.【答案】
S；北方
三、实验探究题
40.【答案】
（1）互为异名磁极（2）闭合（3）ACD
41.【答案】
（1）电流大小（2）2：1（3）适当增大电流大小（或减小小磁针到直导线的距离）
四、解答题
42.【答案】
（1）（2）
采分点
答题要点
参考答案
细铁屑受磁力及原因
能说出细铁屑在磁场中被磁化
把撒有细铁屑的玻璃板放在条形磁铁上后，每一颗细铁屑都会被磁化，磁体会对细铁屑产生磁力的作用。
解释未敲玻璃板时，“力线”未能通过细铁屑呈现出来的原因
能说出细铁屑受到磁力，不足以克服摩擦而改变位置或排列方向
由于细铁屑与玻璃表面之间存在摩擦，离磁极较近的细铁屑会被吸引到磁极附近，而离磁极较远的细铁屑受到的磁力较小，不足以克服摩擦而改变位置或排列方向，所以细铁屑排布尚无规律。
解释轻敲玻璃板时，“力线”能通过细铁屑呈现出来的原因
能说出轻敲玻璃板导致细铁屑与玻璃板间弹力减小，甚至短暂分离，细铁屑受磁力作用而改变位置或排列方向
轻轻敲动玻璃板，玻璃板受力而振动，细铁屑由于惯性保持静止状态,使细铁屑与玻璃板间弹力减小，甚至短暂分离。此时，被磁化的每一颗细铁屑在磁力的作用下，会围绕磁铁呈辐射状有规律地排列起来,把磁体周围的磁场在一个平面上的分布情况形象地模拟出来。
43.【答案】
（1）（2）1.3
（3）解：当浮体刚好全部浸入水中时，压敏电阻受到压力FB为360N，查表可知R=80Ω
R总=
=
=120Ω
Ro=R总-R=120Ω-80Ω=40Ω
根据杠杆平衡条件有：FALOA=FBLOB
FA=
=360N×
=72N
F浮=G+FA'即F浮=G+72N……①
当浮体只有
体积浸入水中时F浮'=
F浮
R总'=
=
=400Ω
R'=R总'-R0=400Ω-60Ω=360Ω
查表可知FB'=120N
根据杠杆平衡条件有：FA'LOA=FB'LOB
FA'=
=120N×
=24N
F浮'=G+FA”??
即
F浮=G+24N……②
由①、②得出：F浮=80NG=8N
答：小科应选择的浮体重力为8N。（4）右
44.【答案】
（1）解：据图乙可知，t加热=15×60秒=900秒，t打浆=60秒
W=W加热+W打浆=P加热t加热+P打浆t打浆=1000瓦×900秒+200瓦×60秒=9.12×105焦
答：按图乙工序完成一次豆浆制作，需消耗9.12×105焦的电能。
（2）Ra’＜Rb’；
45.【答案】
（1）90
（2）A、B端
（3）由图可知，100℃时，R=50Ω控制电路电流I=
=6V,150Ω＋50Ω=
=0.03A=30mA
∴恒温箱加热器处于不加热状态（4）变大
46.【答案】
解：①闭合开关S1
，
灯泡和R0串联，灯泡正常发光，其两端的电压为UL=2.5V，R0两端的电压U0=U1﹣UL=6V﹣2.5V=3.5V，
电路中的电流I=
=
=0.01A，
灯泡的额定功率P=ULI=2.5V×0.01A=0.025W；
②由图象乙可知，窗户移至B点和C点时，磁敏电阻的电阻值分别为400Ω和300Ω，
由欧姆定律可得：
当窗户移至轨道B点位置时，蜂鸣器恰好开始报警，控制电路中的总电阻R=
=
=500Ω，
此时滑动变阻器接入电路的阻值R滑=R﹣R磁B=500Ω﹣400Ω=100Ω，
此时滑动变阻器接入电路的阻值为其最大阻值的
，所以滑动变阻器的最大阻值为150Ω，
当窗户移至轨道C点位置时，滑动变阻器接入电路的阻值应该为R滑′=R﹣R磁C=500Ω﹣300Ω=200Ω，但是滑动变阻器的最大阻值为150Ω，
所以若要求窗户移至轨道C点位置时蜂鸣器才开始报警，此时不能通过调节滑动变阻器的阻值来实现．
答：①此时指示灯L消耗的电功率0.025W；②不能通过调节滑动变阻器的阻值来实现．
47.【答案】
（1）R总＝＝300Ω
R热敏＝300Ω－50Ω＝250Ω
查曲线表对应的温度是50℃（2）低
（3）Q＝I2Rt=25×44×600
=660000J
48.【答案】
（1）（2）100
（3）F1OA=F2OB
F1×5cm=1000N×20cm
F1=4000N
m货=
=400kg
答：货架最多能装货400千克
（4）OA变长/OB变短/R2变小/U变大
21世纪教育网(www.21cnjy.com)
